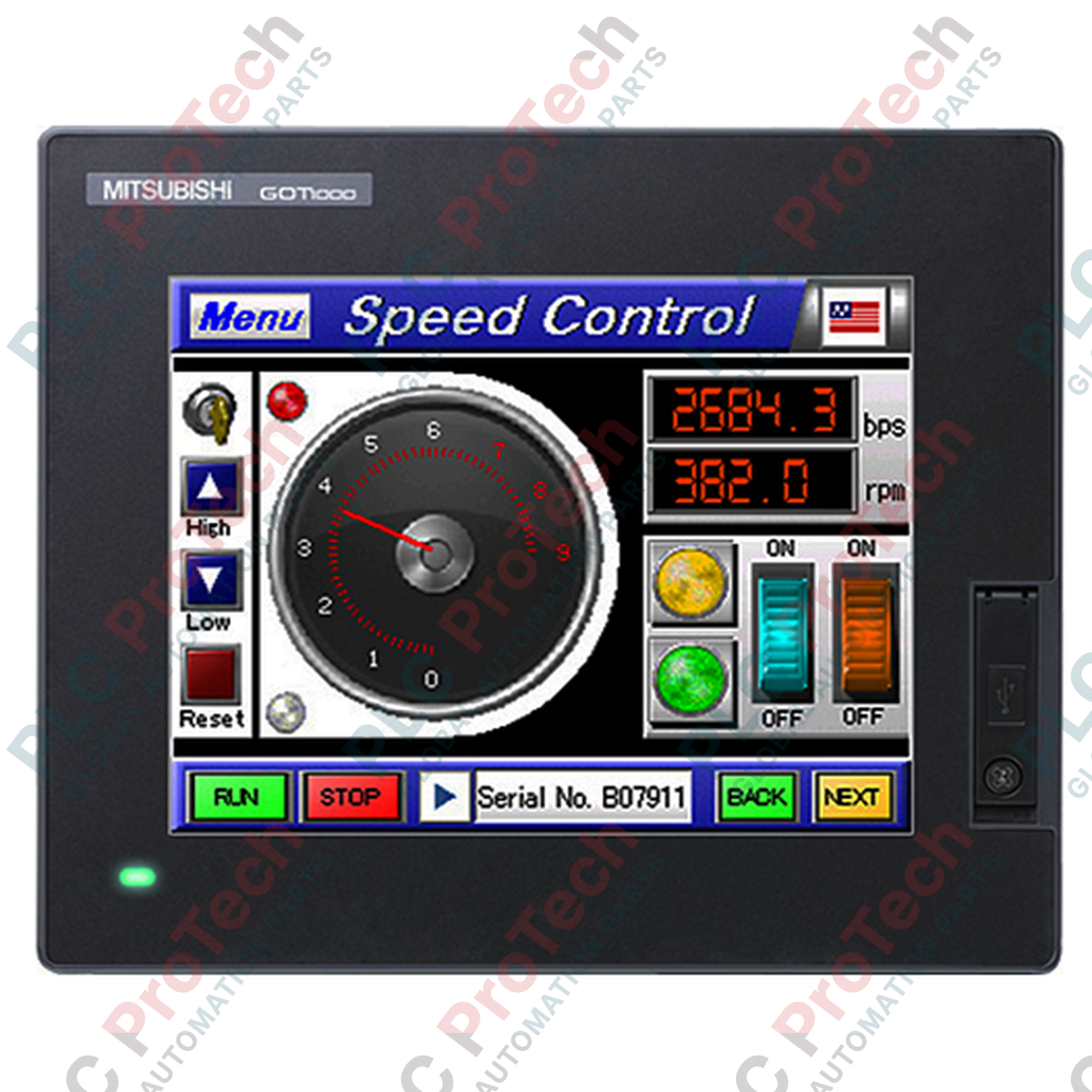

Layar Sentuh HMI Mitsubishi Electric GT1455-QTBDE Seri GOT1000

SKU GT1455-QTBDE

Tersedia

12-month warranty
Free returns within 30 days

Produsen: Mitsubishi Electric
Nomor Produk: GT1455-QTBDE
Negara asal:Amerika Serikat
Jenis Produk: HMI Layar Sentuh
Pembayaran: T/T, Western Union
Berat: 500g
Dimensi: 230 x 185 x 110 mm
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Deskripsi

Dirancang sebagai antarmuka operator berdensitas tinggi dalam jaringan otomasi terdistribusi, terminal operasi grafis Mitsubishi Electric GT1455-QTBDE memfasilitasi visualisasi dan kontrol tingkat mesin secara lancar. Unit ini dilengkapi layar TFT berwarna 5,7 inci dengan 65.536 warna dan resolusi QVGA, sehingga menghasilkan layar diagnostik dan kontrol yang sangat jelas bahkan di lingkungan industri yang menuntut. Dilengkapi berbagai opsi komunikasi bawaan, termasuk Ethernet, RS-232, dan RS-422/485, HMI ini berfungsi sebagai node gateway serbaguna yang menjembatani PLC tingkat lapangan dengan sistem kontrol pengawasan tingkat tinggi.

Fitur

Layar kristal cair TFT berwarna dengan luminansi tinggi yang mendukung hingga 65.536 warna untuk desain antarmuka yang intuitif.
Panel sentuh resistif analog yang memungkinkan tata letak tombol khusus hingga ukuran minimum 2 x 2 titik per tombol.
Arsitektur memori yang tangguh dengan memori flash internal 9 MB untuk data proyek dan SRAM 512 KB untuk penyimpanan alarm serta resep.
Slot kartu memori SD terintegrasi yang mendukung kartu SD dan SDHC untuk pencatatan cepat, pencadangan data, dan pembaruan OS.
Konfigurasi antarmuka multisaluran yang memungkinkan koneksi simultan ke beberapa pengontrol melalui jaringan Ethernet dan serial.
Peringkat perlindungan terhadap masuknya debu, minyak, dan kelembapan IP67F pada panel depan jika dipasang dengan benar pada panel.

Aplikasi

Otomasi Pabrik: Visualisasi dan diagnostik tingkat mesin pada lini perakitan, pengemasan, dan penyortiran.
Air dan Air Limbah: Pemantauan kontrol pompa, level tangki, dan tampilan telemetri operasional.
Mesin OEM Khusus: Antarmuka operator yang disesuaikan untuk ruang uji lingkungan, kompresor, dan skid proses skala kecil.
Daya & Energi: Memantau sistem kelistrikan tambahan dan panel distribusi lokal.

Tabel Spesifikasi Teknis

Parameter	Spesifikasi
Produsen	Mitsubishi Electric
Nomor Model	GT1455-QTBDE
Teknologi Tampilan	Kristal Cair Warna TFT (Kecerahan Tinggi, Sudut Lebar)
Ukuran & Resolusi Layar	Diagonal 5.7 inci / QVGA (320 x 240 piksel)
Jenis & Masa Pakai Lampu Latar	LED putih (tidak dapat diganti), sekitar 70.000 jam
Jenis Panel Sentuh	Analog resistif (sentuhan satu titik, minimum 1 juta operasi)
Tegangan Daya Masukan	24 VDC (+10%, -15%), tegangan riak di bawah 200 mV
Konsumsi Daya	Maksimum 8.40 W (7.44 W dengan lampu latar dimatikan)
Kapasitas Memori	Flash 9 MB (data proyek/OS), SRAM 512 KB (data cadangan)
Arus Masuk	30 A atau kurang selama 2 ms (pada 26.4 VDC)
Suhu Pengoperasian	0 hingga 50 degC (unit tampilan), 0 hingga 55 degC (pemasangan sistem horizontal)
Suhu Penyimpanan	-20 hingga 60 degC
Perlindungan Lingkungan	IP67F (bagian panel depan saat dipasang)
Dimensi Eksternal	164 (W) x 135 (H) x 55 (D) mm
Dimensi Potongan Panel	153 (W) x 121 (H) mm
Berat Bersih	0.7 kg (tidak termasuk braket pemasangan)
Berat Pengiriman (Dihitung)	1.2 kg
Dimensi Kemasan (Dihitung)	230 x 185 x 110 mm
Negara Asal	Jepang

Koneksi dan Antarmuka

Port Antarmuka	Jenis Konektor	Penetapan Fungsi / Tujuan
Ethernet	RJ-45 (100BASE-TX / 10BASE-T)	Koneksi PLC, fungsi gateway, pengunggahan/pengunduhan proyek, dan pemantauan jarak jauh.
RS-422/485	D-sub 9-pin (Betina)	Komunikasi perangkat fieldbus; dilengkapi sakelar geser internal untuk resistansi terminasi (Terbuka, 110 Ohm, 330 Ohm).
RS-232	D-sub 9-pin (Jantan)	Konektivitas langsung ke pengontrol, koneksi PC, dan pemrograman pass-through transparan FA.
Perangkat USB	Mini-B (Kecepatan Penuh 12 Mbps)	Koneksi langsung ke PC untuk transfer proyek dengan cepat dan konfigurasi sistem operasi.
Host USB	Tipe-A (Kecepatan Penuh 12 Mbps)	Memungkinkan koneksi perangkat penyimpanan (memori USB), keyboard, dan mouse.
Slot Kartu Memori SD	Slot Standar SD/SDHC	Pembaruan sistem, pencatatan parameter, dan operasi pengarsipan proyek.

Wawasan Rekayasa Empiris

Model Alternatif & Kompatibilitas

GT1455-QTBDE dirancang sebagai padanan modern untuk seri GT1155 lama. Meskipun bukaan panel fisiknya tetap sama untuk penggantian fisik langsung, migrasi aplikasi kontrol memerlukan kompilasi proyek dalam GT Designer3 (mode kompatibilitas GOT2000/GOT1000). Pastikan driver komunikasi diperbarui dalam perangkat lunak sebelum mengunduhnya ke perangkat keras target untuk mencegah kesalahan pemetaan serial.

Potensi Masalah Aplikasi & Catatan Rekayasa

Mengoperasikan unit terus-menerus pada suhu di atas 40 Celsius mempercepat penurunan kinerja lampu latar LED. Untuk memaksimalkan masa pakai 70.000 jam, teknisi harus mengonfigurasi fungsi backlight off atau screen saver dalam parameter sistem agar aktif setelah operator tidak melakukan aktivitas selama 5 menit. Selain itu, pastikan catu daya 24 VDC tetap terisolasi dari beban pensaklaran induktif berfrekuensi tinggi untuk mencegah reset logika HMI yang disebabkan oleh penurunan catu daya sesaat selama lebih dari 5 milidetik.

Tips Commissioning & Pengkabelan

Saat menerapkan jaringan multidrop melalui port RS-422/485, periksa posisi sakelar geser fisik 3 arah yang terletak di sebelah antarmuka D-sub. Untuk unit ujung jalur, atur ke 110 Ohm; untuk unit pass-through, atur ke OPEN. Konfigurasi terminasi yang salah akan menyebabkan kesalahan pembingkaian dan kehilangan paket yang terjadi secara berkala, terutama pada jalur jaringan yang melebihi 50 meter.

Panduan Instalasi

PERINGATAN PENTING

Selalu isolasi semua saluran sumber AC dan DC sebelum memasukkan panel HMI. Muatan statis dapat merusak pelindung kapasitif pada penutup belakang. Pastikan terminal pembumian HMI terhubung ke pembumian kelas-D khusus (100 Ohm atau kurang) menggunakan konduktor minimal 2,0 mm² untuk melewati interferensi elektromagnetik.

1

Siapkan bukaan yang bersih dan bebas gerigi, berukuran tepat 153 mm × 121 mm, pada pintu panel.

2

Pastikan gasket paking kedap air terpasang dengan benar di saluran luar bezel depan untuk memastikan segel IP67F.

3

Masukkan HMI melalui bukaan depan dan pasang braket pemasangan yang disertakan pada titik slot belakang.

4

Kencangkan sekrup braket dengan torsi 0,36 hingga 0,48 N-m untuk mencegah rangka depan melengkung sekaligus mempertahankan ketahanan terhadap masuknya benda asing dan air.

FAQ

Perangkat lunak konfigurasi apa yang diperlukan untuk HMI ini?

HMI ini harus dikonfigurasi menggunakan GT Works3 (yang mencakup GT Designer3). Proyek dari perangkat lunak lama seperti GT Designer2 dapat dimigrasikan langsung di dalam ruang kerja GT Designer3.

Apakah model ini mendukung pemrograman langsung melalui USB?

Ya. HMI ini dilengkapi port perangkat USB Mini-B bawaan yang mendukung pengunggahan dan pengunduhan proyek, instalasi OS, serta pemrograman transparan FA untuk PLC yang terhubung.

Apakah lampu latar LED terintegrasi dapat diganti jika rusak?

Tidak, lampu latar ini menggunakan desain LED terintegrasi dan tidak dapat diganti. Namun, lampu ini memiliki masa pakai operasional yang panjang, yaitu lebih dari 70.000 jam dalam kondisi normal.

Baterai apa yang digunakan untuk pencadangan data pada unit ini?

Unit ini menggunakan baterai litium GT11-50BAT untuk mencadangkan data jam, riwayat alarm, resep, dan SRAM pengguna. Baterai tersebut memiliki masa pakai sekitar 5 tahun.
