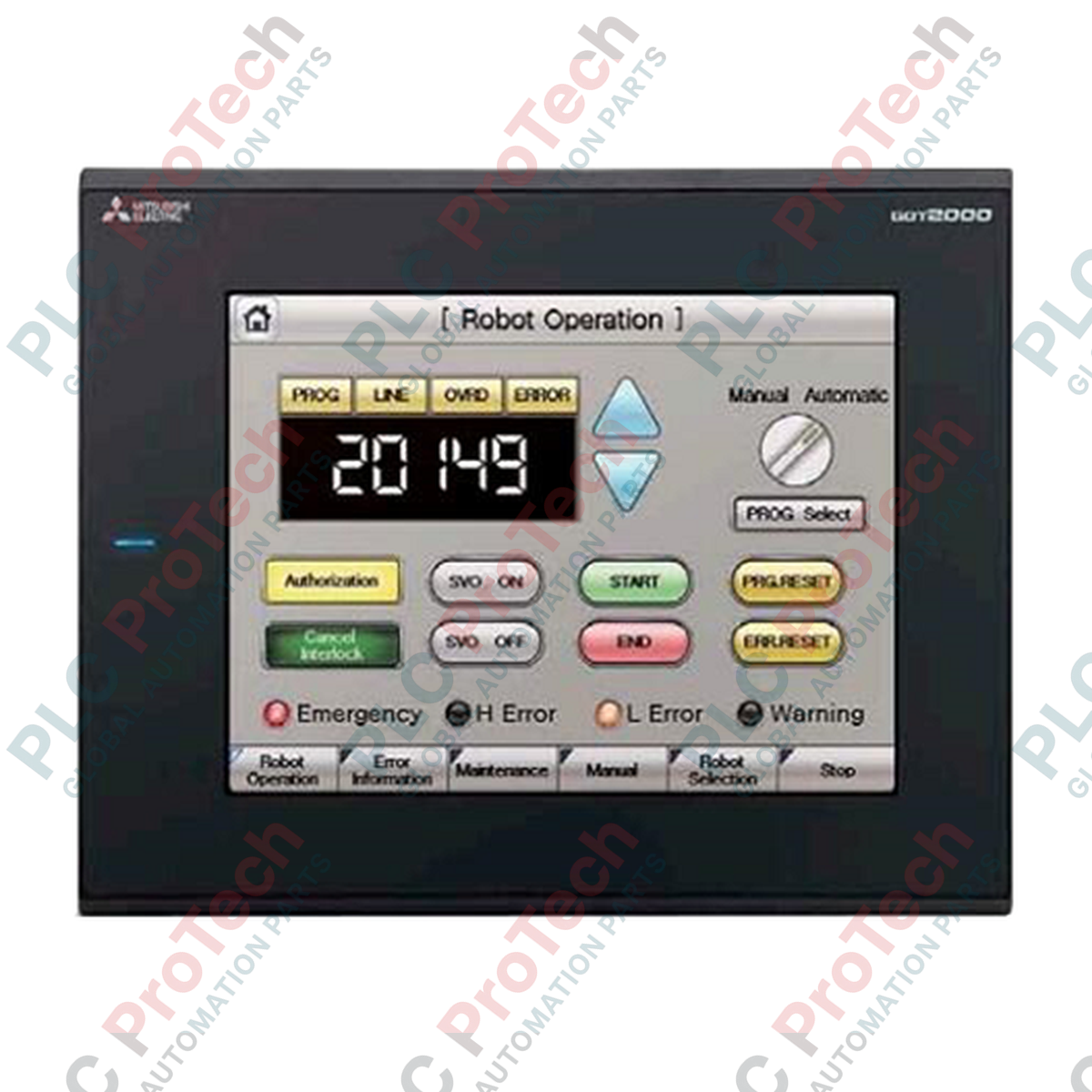

HMI Seri GOT2000 Mitsubishi Electric GT2308-VTBA

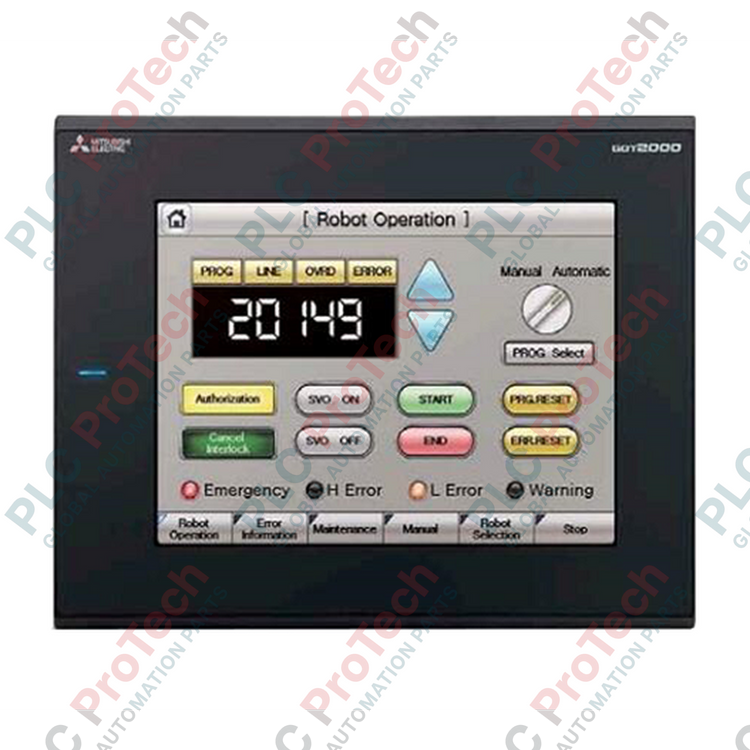

Deskripsi

Dirancang untuk menyederhanakan kontrol proses industri dan visualisasi tingkat mesin, Mitsubishi Electric GT2308-VTBA berfungsi sebagai terminal operator berkinerja tinggi dalam Seri GOT2000. Dengan layar warna TFT 8,4 inci, Antarmuka Manusia-Mesin (HMI) ini menyajikan data diagnostik dan kontrol sistem yang jelas bagi operator di area produksi, dengan catu daya masukan 100 hingga 240VAC. Integrasi grafis beresolusi tinggi dan kontrol sentuh resistif analog yang responsif memastikan penyesuaian parameter yang akurat dalam lingkungan yang menuntut.

Fitur

• Layar Warna VGA: Layar TFT 8,4 inci beresolusi tinggi yang mendukung 65.536 warna dengan intensitas lampu latar 16 tingkat yang dapat disesuaikan.
• Komunikasi Serbaguna: Port serial Ethernet, RS-232, dan RS-422/485 terintegrasi untuk mendukung konektivitas multisaluran.
• Pencatatan Data Andal: Slot kartu SD/SDHC standar yang mendukung penyimpanan eksternal hingga 32GB untuk file resep, proyek, dan log.
• Permukaan Sentuh Tahan Lama: Layar sentuh film resistif analog dengan daya tahan tinggi, yang mampu digunakan lebih dari 1 juta kali pengoperasian fisik.
• Ketahanan Lingkungan: Konstruksi dengan tingkat perlindungan tinggi yang melindungi perangkat keras internal dari kondisi industri yang berat.

Aplikasi

• Lini perakitan otomotif dan sistem kontrol konveyor.
• Mesin pengemasan, pelabelan, dan penyortiran berkecepatan tinggi.
• Fasilitas pengolahan air dan pabrik pemrosesan bahan kimia.
• Sistem pemanas, ventilasi, dan pendingin udara industri (HVAC).

Spesifikasi Teknis

Koneksi dan Antarmuka

Model Alternatif & Kompatibilitas

GT2308-VTBA memiliki dimensi lubang panel yang identik, yaitu 227 x 176 mm, dengan model lama GT1665 dan GT1565. Standardisasi ini memungkinkan penggantian perangkat keras secara langsung saat melakukan upgrade kabinet kontrol. Saat melakukan upgrade aplikasi lama, selalu gunakan perangkat lunak GT Works3 untuk mengonversi proyek HMI sumber dan memperbarui parameter komunikasi PLC agar selaras dengan dependensi firmware GOT2000 modern.

Kesalahan Umum Aplikasi & Catatan Rekayasa

Jangan memasang HMI dalam konfigurasi yang membuatnya terus-menerus terpapar sinar matahari langsung atau suhu yang melebihi batas operasional 55 degC, karena saturasi termal akan menurunkan waktu respons LCD dan memperpendek masa pakai backlight LED yang tidak dapat diganti. Pastikan kabel kontrol motor frekuensi tinggi atau kabel daya VFD dirutekan terpisah dari kabel komunikasi serial HMI untuk mencegah induksi noise elektromagnetik pada bus serial RS-422/485.

Tips Commissioning & Pengkabelan

Untuk menekan ground loop secara andal, hubungkan terminal protective earth HMI ke sistem pembumian khusus menggunakan kabel 0,75 hingga 2 mm². Kencangkan semua sambungan input AC ke terminal block menggunakan terminal ring M3 (seperti RAV1.25-3), lalu kencangkan sekrup terminal dengan torsi tepat 0,5 hingga 0,8 N·m. Selalu cadangkan proyek HMI aktif langsung ke kartu SDHC eksternal atau melalui GT Works3 sebelum memperbarui firmware.
