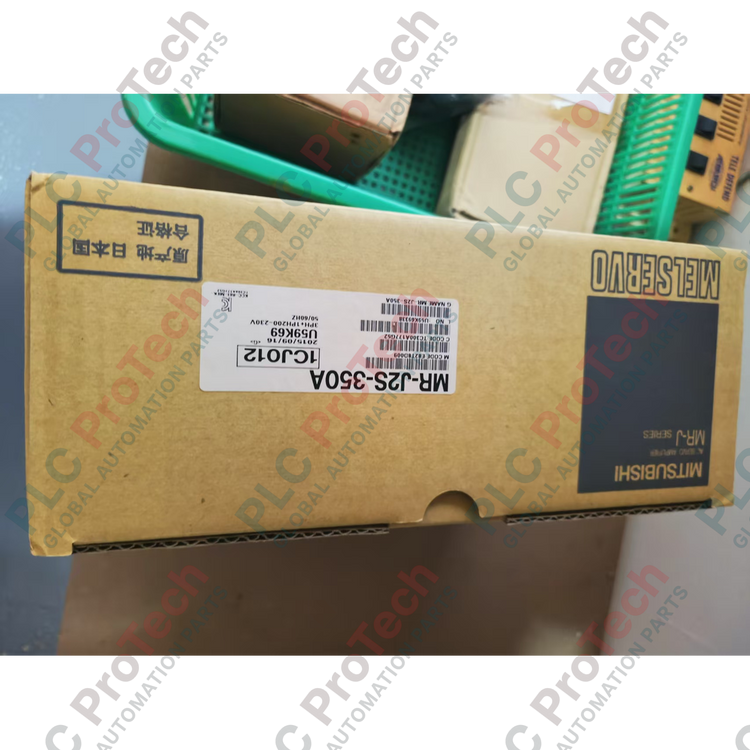

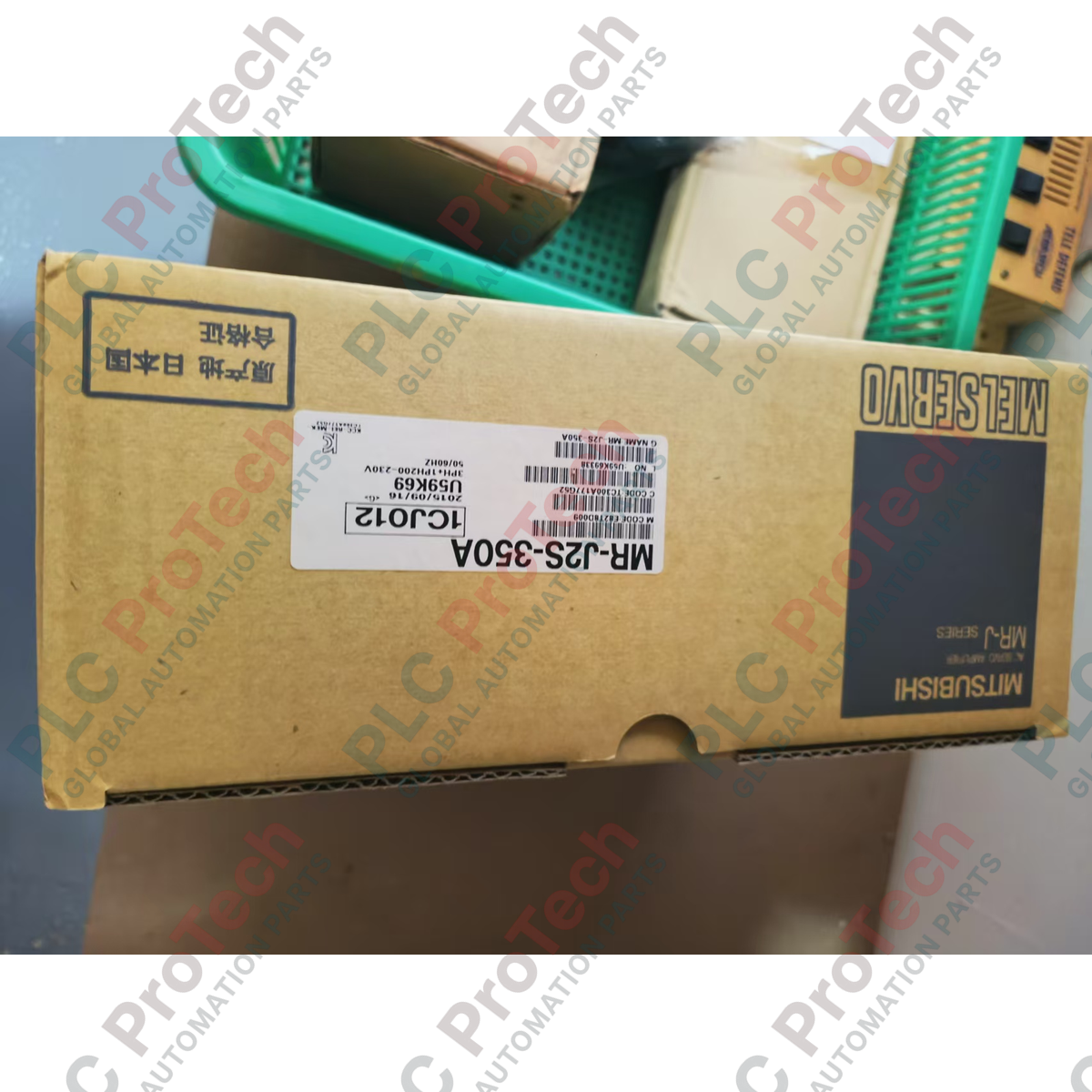

Drive Servo AC Mitsubishi Electric MR-J2S-350A MELSERVO-J2-Super

SKU MR-J2S-350A(SAME DAY DELIVERY)

Tersedia

12-month warranty
Free returns within 30 days

Produsen: Mitsubishi Electric
Nomor Produk: MR-J2S-350A(SAME DAY DELIVERY)
Negara asal:Amerika Serikat
Jenis Produk: Drive Servo AC
Pembayaran: T/T, Western Union
Berat: 500g
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Deskripsi

Dengan menyediakan kontrol kecepatan, torsi, dan posisi berperforma tinggi, Mitsubishi Electric MR-J2S-350A mengatur profil mesin tugas berat sebagai komponen utama lini produk MELSERVO-J2-Super. Drive ini beroperasi dengan daya output terukur sebesar 3,5 kW dan memproses perintah analog serta rangkaian pulsa melalui antarmuka serbaguna tipe umum "A". Dilengkapi penyetelan adaptif waktu nyata, unit ini terus mengukur resonansi mekanis dan secara otomatis menyesuaikan parameter filter untuk mempertahankan kestabilan sistem selama terjadi perubahan beban. Dirancang untuk pengoperasian yang andal dalam kondisi dinamika inersia tinggi, unit ini mengintegrasikan rem dinamis bawaan untuk melindungi operasi industri penting saat terjadi penghilangan energi secara tiba-tiba.

Fitur

Kompatibilitas dengan encoder beresolusi tinggi yang memenuhi persyaratan presisi sistem manufaktur modern.
Rem dinamis bawaan yang memberikan perlambatan cepat selama penghentian darurat atau saat terjadi gangguan.
Antarmuka universal yang mendukung perintah rangkaian pulsa berkecepatan tinggi serta sinyal tegangan analog.
Kontrol penekanan getaran adaptif waktu nyata yang secara otomatis mengurangi resonansi mekanis.
Desain yang ringkas dan optimal meminimalkan penggunaan ruang kabinet sekaligus menjaga pembuangan panas tetap efisien.

Aplikasi

Pusat pemesinan CNC presisi dan mesin frais multi-sumbu.
Mesin cetak industri berkecepatan tinggi dan mesin pengolahan kertas.
Lini pengemasan otomatis, termasuk mekanisme pengisian dan pengemasan dalam karton.
Robot industri artikulasi multi-sumbu dan peralatan penanganan material pick-and-place.

Tabel Spesifikasi Teknis

Parameter	Nilai / Spesifikasi
Produsen	Mitsubishi Electric
Model / Nomor Suku Cadang	MR-J2S-350A
Seri	MELSERVO-J2-Super
Daya Output Terukur	3,5 kW
Catu Daya Input	AC 3 fase 200 V hingga 230 V, 50/60 Hz
Fluktuasi Tegangan yang Diizinkan	170 V AC hingga 253 V AC
Fluktuasi Frekuensi yang Diizinkan	Dalam 5%
Metode Kontrol	Kontrol PWM sinusoidal / sistem kontrol arus
Rem Dinamis	Bawaan
Respons Frekuensi Kecepatan	550 Hz atau lebih tinggi
Jenis Antarmuka	Pulsa digital universal / input analog
Suhu Sekitar Pengoperasian	0 hingga 55 °C (tidak membeku)
Suhu Sekitar Penyimpanan	-20 hingga 65 °C (tidak membeku)
Negara Asal	Jepang
Berat Pengiriman (Dihitung)	3,5 kg

Koneksi dan Antarmuka

Konektor / Terminal	Penetapan Fungsi / Deskripsi
CN1A & CN1B	Blok konektor sinyal I/O (input perintah analog, antarmuka rangkaian pulsa berkecepatan tinggi, serta input/output kontrol digital)
CN2	Port koneksi encoder (tautan komunikasi umpan balik serial berkecepatan tinggi dari encoder motor)
CN3	Port komunikasi RS-232C / RS-422 (tautan untuk koneksi PC melalui perangkat lunak MR Configurator)
L1, L2, L3	Terminal input catu daya sirkuit utama AC 3 fase 200–230 V
L11, L21	Masukan catu daya bantu AC satu fase 200-230V untuk rangkaian kontrol
U, V, W	Sambungan terminal keluaran motor servo 3 fase

Wawasan Rekayasa Empiris

Model Alternatif & Kompatibilitas

MR-J2S-350A menggunakan antarmuka serbaguna. Produk ini berbeda dari MR-J2S-350B, yang beroperasi pada bus SSCNET proprietari dan tidak dapat menerima perintah rangkaian pulsa langsung atau kecepatan analog. Saat mengganti model MR-J2-350A yang lebih lama, jejak mekanisnya identik, tetapi pastikan struktur berkas parameter diverifikasi menggunakan perangkat lunak MR Configurator, karena blok firmware lama mungkin menetapkan batas akselerasi dinamis yang sedikit berbeda.

Kesalahan Penerapan & Catatan Rekayasa

Pada beban pengereman siklik dengan rasio inersia tinggi, rangkaian pengereman dinamis internal dapat mengalami kejenuhan termal. Jika servo drive memicu AL.30 (Kesalahan Regeneratif) selama deselerasi cepat, jangan menonaktifkan parameter alarm. Sebagai gantinya, pasang bank resistor pengereman regeneratif eksternal dengan ukuran yang sesuai pada terminal P dan D, setelah terlebih dahulu melepas batang hubung singkat internal antara PR dan PX.

Tips Pengujian Awal & Pengkabelan

Untuk mencegah masuknya derau elektromagnetik ke jalur kontrol sensitif, pisahkan kabel sinyal CN1A/CN1B dari jalur daya motor tegangan tinggi U, V, dan W setidaknya 30 cm. Selalu bumikan casing motor langsung ke terminal arde pelindung pada drive menggunakan anyaman tembaga tugas berat, dan pastikan pelindung pada jalur umpan balik encoder CN2 dibumikan hanya pada casing konektor sisi drive.

Panduan Pemasangan

PERINGATAN KESELAMATAN KRITIS

Sebelum memulai pemasangan atau pemeliharaan, matikan sepenuhnya pemutus sirkuit jalur utama. Tunggu sekurang-kurangnya 15 menit agar kapasitor bus DC tegangan tinggi internal benar-benar terlepas muatannya. Selalu ukur tegangan bus DC antara terminal P dan N menggunakan multimeter yang sesuai untuk memastikan potensialnya telah turun di bawah 50 VDC sebelum menangani terminal daya.

1

Pasang servo drive secara vertikal di dalam kabinet kontrol berperingkat IP54 atau lebih tinggi, dengan memastikan jarak bebas pendinginan minimum 40 mm di atas dan di bawah sasis.

2

Sambungkan masukan daya bantu kontrol AC satu fase ke L11 dan L21 untuk mempertahankan tampilan diagnostik internal dan rangkaian peringatan saat daya utama diputus.

3

Sambungkan jalur catu daya utama 3 fase langsung ke L1, L2, dan L3 melalui kontaktor magnetik serta sekering semikonduktor berkecepatan tinggi yang sesuai.

4

Pastikan sekrup blok terminal dikencangkan sesuai spesifikasi torsi pabrikan (biasanya 1.2 N-m hingga 1.5 N-m) untuk mencegah pemanasan akibat resistansi listrik dan risiko busur listrik.

FAQ

Apa perbedaan utama antara model MR-J2S-350A dan MR-J2S-350B?

MR-J2S-350A menggunakan antarmuka serbaguna yang menerima perintah tegangan analog dan rangkaian pulsa berkecepatan tinggi untuk penentuan posisi. MR-J2S-350B mengandalkan protokol jaringan komunikasi serat optik SSCNET dan tidak dapat beroperasi dengan input step/direction atau analog konvensional.

Bagaimana cara mengatasi kode alarm AL.30 (Kesalahan Regeneratif) pada penggerak servo ini?

AL.30 menunjukkan bahwa kapasitas resistor pengereman regeneratif internal telah terlampaui. Jika siklus kerja atau inersia beban tidak dapat dikurangi, Anda harus memasang resistor regeneratif eksternal pada terminal P dan D, serta memastikan jumper hubung singkat antara PR dan PX dilepas.

Dapatkah saya memasok daya satu fase ke blok terminal daya utama penggerak ini?

Tidak, MR-J2S-350A memerlukan catu daya AC 3 fase 200–230 V untuk sirkuit utamanya (L1, L2, L3) agar dapat menggerakkan beban 3,5 kW dengan aman. Input satu fase hanya didukung pada terminal daya bantu kontrol (L11, L21).

Perangkat lunak apa yang digunakan untuk memprogram, memantau, dan mencadangkan parameter unit ini?

MR Configurator (atau MR Configurator2 dengan paket kompatibilitas J2S) digunakan melalui antarmuka komunikasi serial CN3 dengan kabel adaptor RS-232C atau RS-422.
