Deskripsi

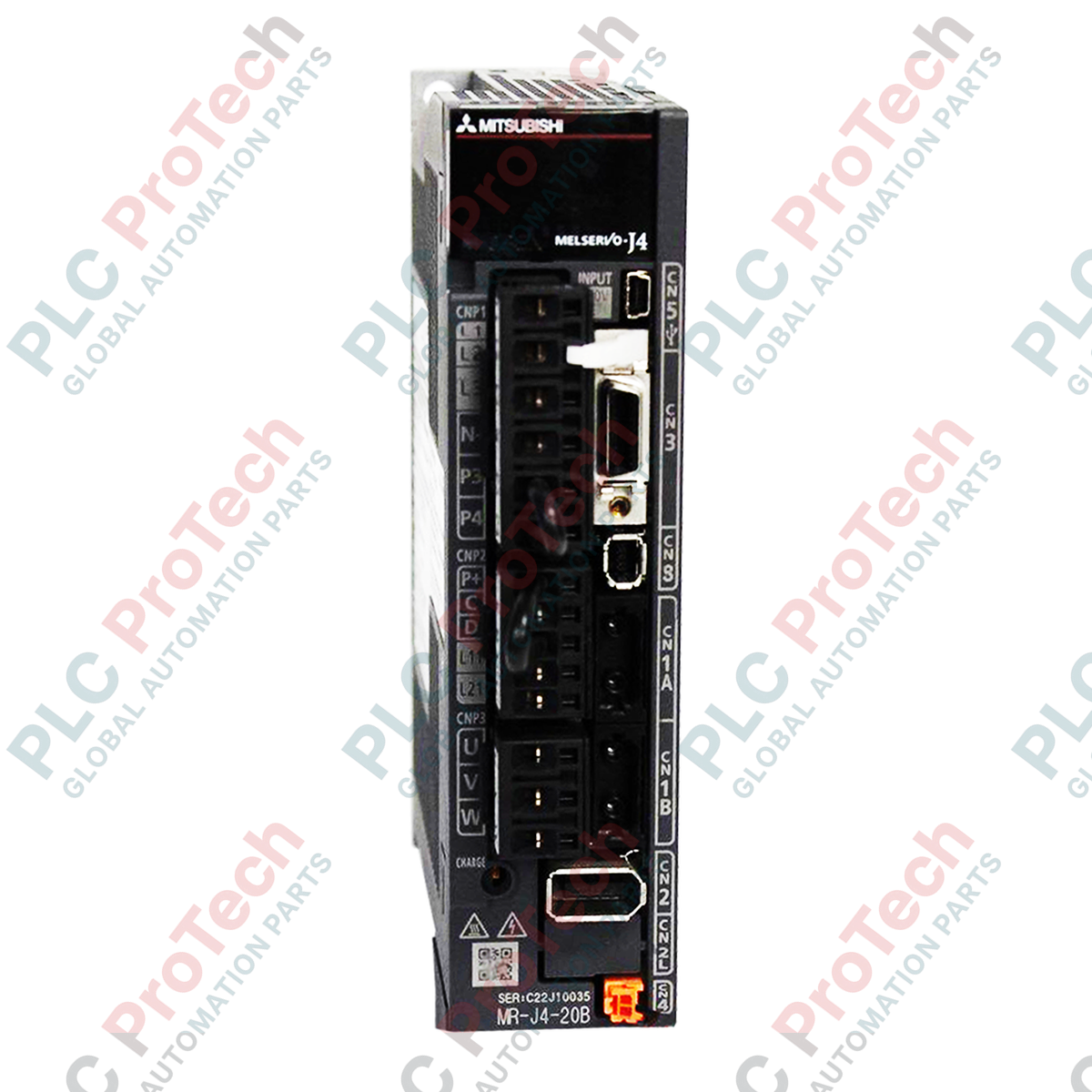

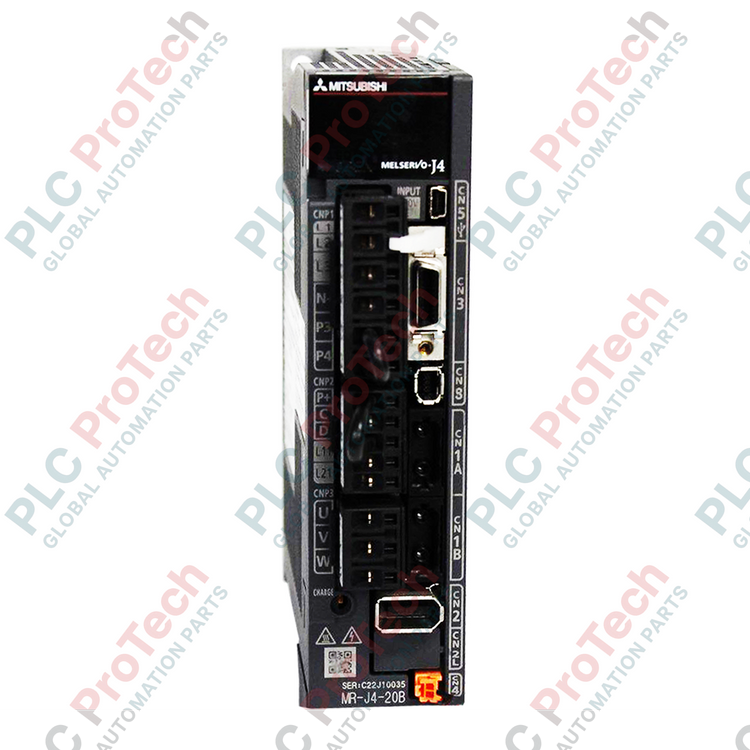

Dirancang untuk kontrol gerak presisi tinggi, penguat servo Mitsubishi Electric MR-J4-20B menghadirkan kemampuan pemosisian dan sinkronisasi canggih dalam platform MELSERVO-J4. Dengan memanfaatkan komunikasi SSCNET III/H berkecepatan tinggi, penguat 0.2 kW ini memproses perintah sinkron dengan siklus hingga 0.222 ms, sehingga memungkinkan operasi loop tertutup yang presisi. Fungsi Safe Torque Off (STO) bawaan menyediakan fitur keselamatan yang sesuai dengan EN ISO 13849-1 Kategori 3 PL e dan IEC 61508 SIL 3. Dilengkapi algoritme penalaan otomatis canggih dan filter peredaman getaran multi-tahap, penguat ini mengompensasi resonansi mekanis pada instalasi otomatis berkarakter dinamis tinggi.
Fitur
-
Antarmuka SSCNET III/H: Sistem bus optik berkecepatan tinggi yang menawarkan transmisi tahan gangguan dengan siklus komunikasi hingga 0.222 ms.
-
Safe Torque Off (STO): Fitur keselamatan perangkat keras terintegrasi yang memastikan kepatuhan terhadap arahan mesin internasional hingga SIL 3 dan PL e.
-
Kontrol Peredaman Getaran Adaptif II: Menyesuaikan diri secara dinamis terhadap perubahan frekuensi mekanis untuk menghilangkan getaran mikro dan resonansi beban.
-
Konfigurasi Input Fleksibel: Toleransi fluktuasi tegangan memungkinkan pengoperasian pada sistem daya AC fase tunggal maupun tiga fase 200 V hingga 240 V.
-
Diagnostik Terintegrasi: Fungsi perekam drive internal dan diagnostik mesin memantau metrik kinerja melalui antarmuka MR Configurator2.
Aplikasi
- Peralatan perakitan semikonduktor berkecepatan tinggi dan mesin penempatan komponen.
- Sambungan robot multi-sumbu terkoordinasi dan sistem pengemasan gantri.
- Meja pemosisian linear presisi dan mesin pembentuk logam.
Spesifikasi Teknis
| Parameter |
Nilai / Spesifikasi |
| Produsen |
Mitsubishi Electric |
| Nomor Model |
MR-J4-20B |
| Seri |
MELSERVO-J4 |
| Output Terukur Motor |
0.2 kW (200 W) |
| Tegangan Output Terukur |
AC tiga fase 170 V |
| Arus Output Terukur |
1.5 A |
| Catu Daya Sirkuit Utama |
AC tiga fase atau fase tunggal 200 V hingga 240 V, 50 Hz / 60 Hz |
| Catu Daya Sirkuit Kontrol |
AC fase tunggal 200 V hingga 240 V, 50 Hz / 60 Hz |
| Metode Kontrol |
Kontrol PWM gelombang sinus dan sistem kontrol arus |
| Resistor Regeneratif Bawaan |
10 W |
| Waktu Siklus SSCNET III/H |
0.222 ms, 0.444 ms, 0.888 ms |
| Standar Keselamatan |
EN ISO 13849-1 Cat 3 PL e, IEC 61508 SIL 3, EN 62061 SIL CL 3 |
| Peringkat Perlindungan |
IP20 (Terbuka, struktur berpendingin mandiri) |
| Suhu Operasional |
0 hingga 55 degC (tidak membeku) |
| Kelembapan Operasional |
RH 90% atau kurang (tanpa kondensasi) |
| Berat Bersih Produk |
0.8 kg |
| Berat Pengiriman (Hasil Perhitungan) |
2.0 kg |
| Dimensi Paket (Hasil Perhitungan) |
220 mm x 180 mm x 100 mm |
Koneksi dan Antarmuka
| Konektor / Blok Terminal |
Penetapan Fungsi / Sirkuit |
| L1, L2, L3 |
Terminal masukan catu daya utama (sambungan satu fase memerlukan koneksi L1 dan L2) |
| L11, L21 |
Terminal masukan catu daya rangkaian kontrol (satu fase 200-240 VAC) |
| U, V, W |
Terminal keluaran daya motor servo (Sesuaikan fase secara langsung dengan kabel daya motor) |
| CN1A / CN1B |
Port konektor serat optik SSCNET III/H untuk pengkabelan jaringan bus |
| CN2 |
Konektor antarmuka encoder motor servo |
| CN3 |
Konektor sinyal I/O (masukan/keluaran digital dan monitor analog) |
| CN8 |
Sambungan masukan sinyal keselamatan Safe Torque Off (STO) |
Model Alternatif & Kompatibilitas
MR-J4-20B berfungsi sebagai pengganti langsung untuk amplifier MR-J3-20B lama. Meskipun dilengkapi mode kompatibilitas J3, parameter harus diinisialisasi dan diunduh melalui MR Configurator2 agar fitur dapat dipetakan dengan benar ke struktur jaringan lama. Perlu diketahui bahwa pengoperasian dalam mode J3 menonaktifkan diagnostik MR-J4 tertentu, seperti profil respons encoder beresolusi tinggi.
Kendala Aplikasi & Catatan Rekayasa
Mengoperasikan unit dengan masukan AC satu fase meningkatkan beban arus pada jembatan penyearah internal. Pastikan ukuran kabel kontrol dan kabel masukan sesuai dengan spesifikasi satu fase, serta hindari mengoperasikan motor pada torsi nominal puncak secara terus-menerus untuk mengurangi penumpukan panas di rangkaian penyearah. Jaga jarak bebas samping minimal 10 mm saat beberapa unit dipasang berdampingan untuk mencegah gangguan beban panas berlebih (AL.46).
Kiat Komisioning & Pengkabelan
Pastikan kabel serat optik yang terhubung ke CN1A/CN1B memiliki radius tekukan lebih dari 25 mm. Tekukan tajam menurunkan kualitas sinyal, sehingga menyebabkan waktu habis komunikasi yang acak dan kesalahan AL.37. Selain itu, jika fungsi Safe Torque Off (STO) tidak terintegrasi ke dalam sistem keselamatan, konektor hubung singkat harus tetap terpasang erat pada port CN8 agar amplifier dapat beroperasi secara normal.
Panduan Pemasangan
PERINGATAN PENTING:
Sebelum melakukan pemasangan, pengkabelan, atau pemeliharaan apa pun pada amplifier ini, pastikan catu daya utama telah benar-benar diputus. Tunggu setidaknya 15 menit setelah daya dimatikan agar kapasitor internal terkosongkan. Pastikan lampu pengisian daya benar-benar padam sebelum menangani terminal daya.
1
Pasang amplifier servo secara vertikal pada pelat belakang yang bersih dan bebas getaran di dalam panel kontrol dengan peringkat IP54 atau lebih tinggi.
2
Hubungkan rangkaian daya utama ke L1, L2, dan L3 (tiga fase) atau L1 dan L2 (satu fase), serta catu daya rangkaian kontrol ke L11 dan L21.
3
Hubungkan kabel daya motor servo ke terminal U, V, dan W. Pastikan rangka motor dihubungkan ke terminal pembumian pelindung pada amplifier.
4
Masukkan kabel jaringan optik ke CN1A/CN1B, pastikan terkunci dengan bunyi klik secara mekanis, lalu hubungkan konektor encoder ke CN2.
