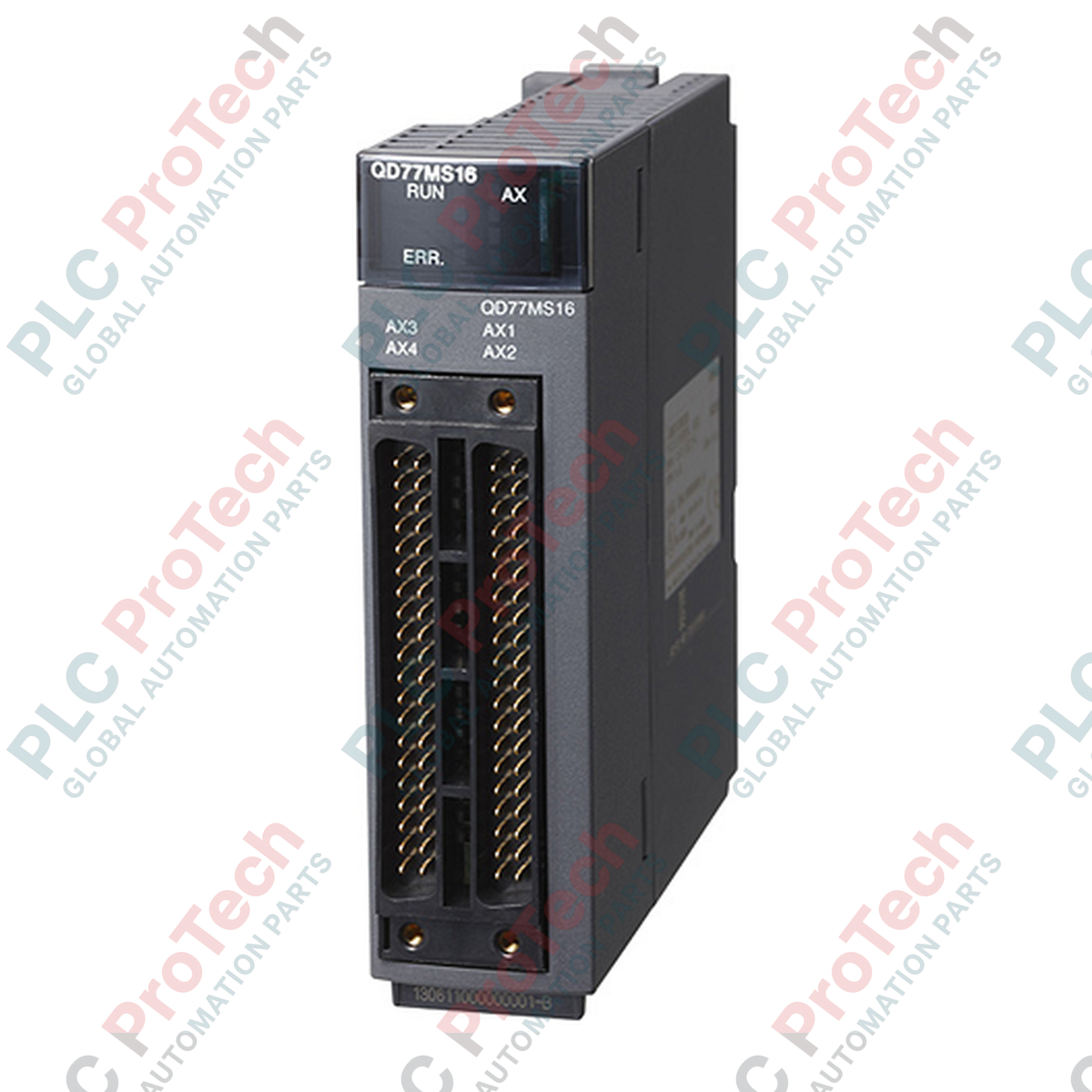

Mitsubishi Electric QD77MS16 MELSEC-Q Series Modul Gerak Sederhana

SKU QD77MS16

Tersedia

12-month warranty
Free returns within 30 days

Produsen: Mitsubishi Electric
Nomor Produk: QD77MS16
Origin Amerika Serikat
Jenis Produk: Modul Gerak Sederhana
Pembayaran: T/T, Western Union
Berat: 0.5 kg
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Product Description

Deskripsi

Dirancang untuk pemosisian berperforma tinggi dan sinkronisasi multi-sumbu dalam platform MELSEC-Q, QD77MS16 Simple Motion Module menghadirkan kemampuan kontrol gerak canggih melalui jaringan optik SSCNET III/H berkecepatan tinggi. Modul ini menyederhanakan aplikasi gerak yang kompleks dengan mengintegrasikan kontrol pemosisian, kontrol sinkron, dan fungsi cam elektronik ke dalam desain satu slot. Dengan memanfaatkan komunikasi serat optik, QD77MS16 memastikan transmisi data berkecepatan tinggi yang kebal terhadap gangguan antara pengontrol dan penguat servo, sehingga sangat andal untuk pengaturan otomasi industri yang menuntut.

Modul ini mendukung operasi sinkron seperti roda gigi elektronik, kopling, dan cam tanpa memerlukan pemrograman yang rumit, melainkan menggunakan konfigurasi berbasis parameter di GX Works2. Modul ini mengelola interpolasi linear 2, 3, atau 4 sumbu serta interpolasi melingkar 2 sumbu, sehingga memungkinkan eksekusi lintasan yang mulus untuk sistem mekanis yang kompleks. Modul ini berfungsi sebagai antarmuka ideal untuk mesin berpresisi tinggi yang memerlukan koordinasi multi-sumbu dan pemantauan diagnostik terpusat.

Fitur

Mengontrol hingga 16 sumbu fisik melalui jaringan serat optik SSCNET III/H berkecepatan tinggi.
Mendukung interpolasi multi-sumbu, termasuk interpolasi linear 2, 3, atau 4 sumbu dan interpolasi melingkar 2 sumbu.
Sistem koordinat dan unit kontrol yang fleksibel, termasuk milimeter, inci, derajat, dan pulsa.
Menyimpan hingga 600 entri data pemosisian per sumbu untuk penyimpanan lintasan mandiri.
Menyediakan fitur kontrol sinkron canggih, termasuk cam elektronik, kopling elektronik, dan roda gigi elektronik.
Komunikasi serat optik yang kebal terhadap gangguan memastikan pengoperasian yang andal di lingkungan dengan interferensi elektromagnetik (EMI) tinggi.

Aplikasi

Mesin pengemasan dan lini pembotolan yang memerlukan sinkronisasi jalur kontinu.
Sistem penanganan material, gantry, dan sistem penyimpanan/pengambilan otomatis (ASRS).
Sistem pick-and-place berkecepatan tinggi dan lini perakitan.
Sistem fabrikasi semikonduktor dan penanganan wafer.
Aplikasi pembentukan logam, pemotongan, dan penggulungan tekstil.

Spesifikasi Teknis

Parameter	Spesifikasi
Produsen	Mitsubishi Electric
Nomor Komponen/Model	QD77MS16
Seri	Seri MELSEC-Q
Jenis Modul	Modul Gerak Sederhana
Jumlah Sumbu Kontrol	16 sumbu
Koneksi Jaringan Servo	SSCNET III/H (komunikasi optik)
Siklus Komunikasi	0,88 ms atau 1,77 ms (tergantung batas sumbu yang dikonfigurasi)
Kemampuan Interpolasi	Interpolasi linear 2, 3, atau 4 sumbu, interpolasi melingkar 2 sumbu
Metode Kontrol	Kontrol PTP (Point-to-Point), kontrol CP (Continuous Path), pengalihan Kecepatan-Pemosisian, pengalihan Pemosisian-Kecepatan
Satuan Kontrol	mm, inci, derajat, pulsa (PLS)
Kapasitas Data Pemosisian	600 titik per sumbu
Konsumsi Arus Internal	0,75 A (pada 5 V DC)
Lebar Slot Backplane	Satu slot pada unit dasar MELSEC-Q

Koneksi dan Antarmuka

Port Antarmuka	Deskripsi Fungsi
SSCNET III/H (CN1)	Konektor optik untuk koneksi ke penguat servo hilir (seri MR-J4/MR-J3).
Konektor Input Eksternal	Untuk generator pulsa manual, input eksternal (FLS, RLS, DOG, STOP, EMI), dan probe sentuh berkecepatan tinggi.

Panduan Pemasangan

Pemasangan: Pastikan daya sistem sepenuhnya diisolasi sebelum memasukkan atau melepas modul dari unit dasar MELSEC-Q. Kencangkan sekrup pemasangan modul dengan kuat.
Pengkabelan Serat Optik SSCNET III/H: Selalu patuhi radius tekuk minimum kabel serat optik (biasanya 25 mm hingga 30 mm, tergantung jenis kabel) untuk menghindari redaman atau kerusakan fisik.
Pembumian: Pastikan unit dasar rak seri Q terhubung ke pembumian fungsional khusus (pembumian Kelas D, 100 ohm atau kurang) menggunakan kabel berpenampang besar.
Pelindung: Lindungi semua kabel input/output eksternal dan hubungkan pelindung ke ground di dekat titik masuk modul untuk meminimalkan kopling derau.

Kepatuhan dan Sertifikasi

CE (Petunjuk EMC)
Tersertifikasi UL / cUL
KC (Sertifikasi Korea)

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

Protokol jaringan apa yang digunakan QD77MS16 untuk berkomunikasi dengan servo drive?

QD77MS16 menggunakan protokol jaringan serat optik kecepatan tinggi SSCNET III/H untuk berkomunikasi dengan servo drive yang kompatibel, seperti seri MR-J4.

Berapa banyak sumbu kontrol yang didukung oleh modul gerakan sederhana QD77MS16?

QD77MS16 mendukung kontrol hingga 16 sumbu.

Perangkat lunak apa yang digunakan untuk mengonfigurasi dan memprogram QD77MS16?

Modul ini dikonfigurasi menggunakan Simple Motion Module Setting Tool, yang terintegrasi langsung ke dalam perangkat lunak MELSOFT GX Works2.

Jenis interpolasi apa saja yang didukung oleh modul ini?

Modul ini mendukung interpolasi linier 2-, 3-, atau 4-sumbu serta interpolasi melingkar 2-sumbu.

Berapa konsumsi arus internal 5V DC dari QD77MS16?

Konsumsi arus internal modul pada backplane seri Q adalah 0,75 A pada 5V DC.
