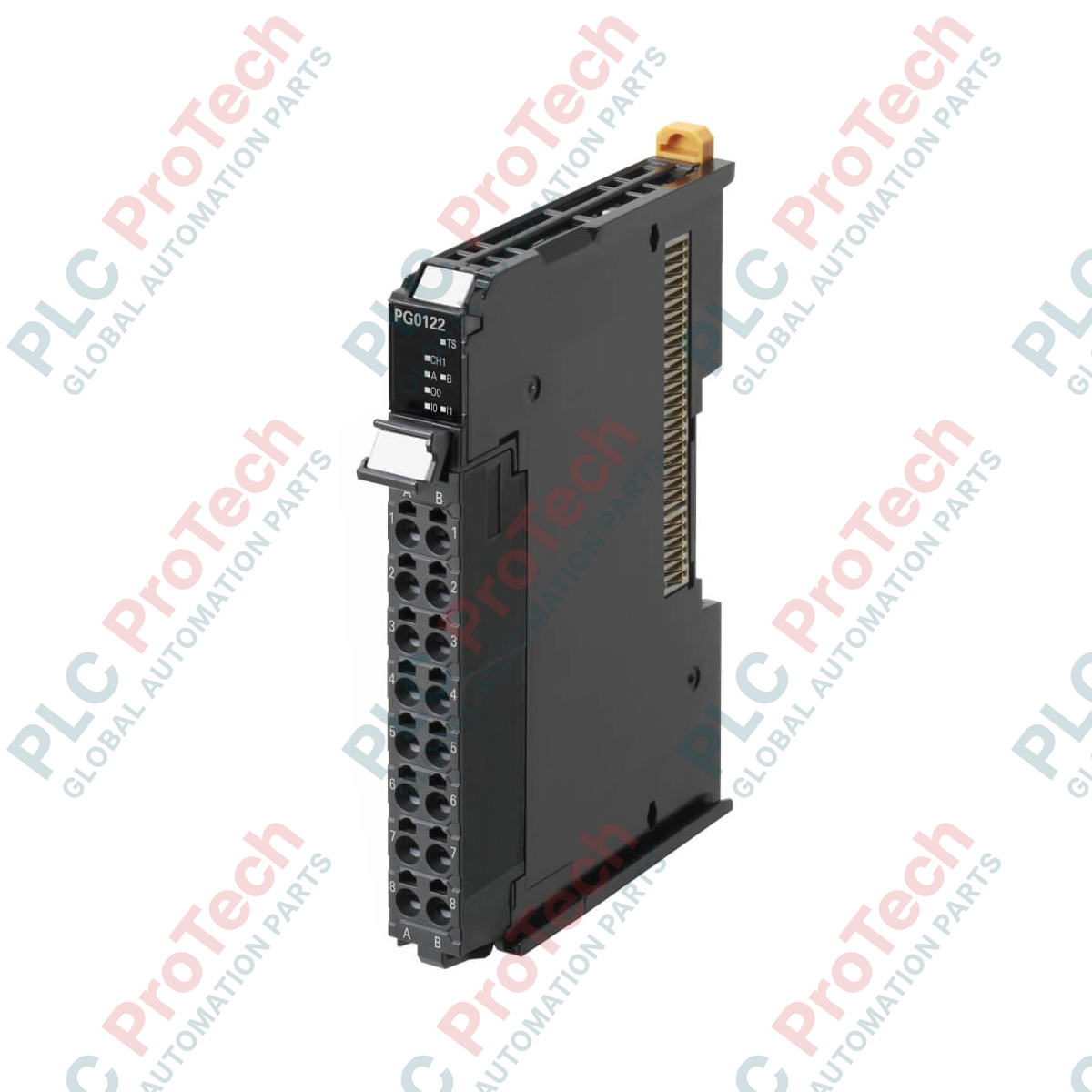

Unit Output Pulsa Omron NX-PG0112 Seri NX

SKU NX-PG0112

Tersedia

12-month warranty
Free returns within 30 days

Produsen: Omron
Nomor Produk: NX-PG0112
Negara asal:Jepang
Jenis Produk: Modul Output Pulsa PLC
Pembayaran: T/T, Western Union
Berat: 70g
Dimensi: 12 mm x 100 mm x 71 mm
Pelabuhan pengiriman: Xiamen
Garansi: 12 bulan

Deskripsi

Kendali pemosisian dalam platform otomasi Sysmac dapat dilakukan dengan lancar menggunakan unit keluaran pulsa 1 saluran Omron NX-PG0112 ini. Terintegrasi langsung dengan unit CPU seri NX atau unit kopler EtherCAT, modul ini menyediakan kendali loop terbuka yang andal untuk penggerak motor stepper dan sistem servo yang menerima perintah rangkaian pulsa. Dirancang dengan antarmuka kolektor terbuka NPN, modul ini mendukung pemrosesan berkecepatan tinggi dengan penyegaran sinkron untuk menyelaraskan tugas pemosisian secara presisi dengan siklus pengendali jaringan utama.

Fitur Utama

Penyegaran I/O Sinkron: Menyinkronkan waktu keluaran secara langsung dengan siklus jaringan EtherCAT untuk menghilangkan jitter dan penyimpangan waktu dalam pengaturan multi-sumbu.
Format Keluaran Ganda: Dapat dikonfigurasi untuk keluaran pulsa Maju/Mundur atau keluaran pulsa Pulsa/Arah guna mendukung berbagai topologi masukan penggerak.
I/O Lokal Terintegrasi: Dilengkapi 2 masukan eksternal khusus (misalnya sinyal asal, batas, atau kait) dan 3 keluaran fisik untuk mengelola status penggerak lokal.
Koneksi Tanpa Alat: Menggunakan blok terminal penjepit tanpa sekrup 16 titik, yang secara signifikan mempercepat perakitan kabinet dan meminimalkan kegagalan pengawatan akibat getaran.
Profil Ultra-Kompak: Lebar ramping 12 mm menghemat ruang berharga pada rakitan rel DIN standar.

Aplikasi Industri

Mesin Pengemasan: Pengindeksan, pengumpanan, dan penempatan meja pengindeksan putar yang akurat.
Pemrosesan Semikonduktor: Penanganan wafer yang sangat berulang dan penempatan posisi dalam sistem gantry ruang bersih.
Sistem Pengumpan: Kendali dinamis kecepatan dan posisi motor stepper dalam aplikasi penyortiran otomatis dan pengumpanan komponen.

Spesifikasi Teknis

Parameter	Nilai Spesifikasi
Produsen	Omron
Nomor Model	NX-PG0112
Seri	Seri NX
Jumlah Saluran	1 Saluran
Tipe Keluaran	Kolektor Terbuka (Tipe NPN)
Kecepatan Pulsa Maksimum	500 kpps
Rentang Kendali Posisi	-2.147.483.648 hingga 2.147.483.647 pulsa
Rentang Kendali Kecepatan	1 hingga 500.000 pps
Masukan Terintegrasi	2 Titik (sinyal masukan eksternal)
Keluaran Terintegrasi	3 Titik (pulsa Maju/Mundur, ditambah 1 keluaran eksternal umum)
Metode Penyegaran I/O	Penyegaran I/O sinkron / Penyegaran yang memprioritaskan periode tugas
Koneksi Eksternal	Blok terminal penjepit tanpa sekrup (16 terminal)
Konsumsi Daya I/O	maksimum 20 mA
Panjang Kabel Maksimum	3 meter (untuk saluran keluaran pulsa dan saluran I/O)
Dimensi (L x T x P)	12 mm x 100 mm x 71 mm
Berat Bersih	0,07 kg
Berat Pengiriman (Dihitung)	1,00 kg (dengan kemasan pelindung)

Koneksi dan Antarmuka

Tata letak terminal tekan 16 titik di bagian depan NX-PG0112 menangani distribusi daya DC, sakelar input, dan jalur perintah penggerak. Pastikan jalur pulsa frekuensi tinggi dipisahkan dengan baik dari rangkaian daya utama.

Penetapan Terminal	Nama Sinyal	Fungsi / Detail Rangkaian
A1 / B1	Daya I/O + / -	Sambungan catu daya input/output eksternal 24 VDC
A2 / B2	IN1 / IN2	Titik input eksternal (deteksi asal, kedekatan, batas, atau pengaitan)
A3 / B3	OUT1 / OUT2	Keluaran rangkaian pulsa (Maju / rangkaian pulsa)
A4 / B4	OUT3 / OUT4	Keluaran kontrol arah (Mundur / kontrol arah)
A5 hingga A8 / B5 hingga B8	COM / NC	Jalur balik ground bersama dan pin keselamatan internal yang tidak terhubung

Wawasan Rekayasa Empiris

Model Alternatif & Kompatibilitas

Berbeda dari versi penggerak jalur diferensial (seperti NX-PG0122), NX-PG0112 mengandalkan perangkat keras NPN kolektor terbuka. Pastikan penggerak stepper atau servo Anda memiliki opsi pull-up internal atau eksternal yang sesuai dengan loop tegangan kontrol, yang biasanya memerlukan jalur pull-up 24 VDC untuk menghasilkan waktu naik dan turun yang bersih.

Kesalahan Umum dalam Aplikasi & Catatan Rekayasa

Karena unit ini merupakan unit kolektor terbuka, integritas sinyal menurun dengan cepat pada jarak jauh akibat kapasitansi kabel. Pertahankan panjang kabel fisik di bawah 3 meter dari terminal modul hingga antarmuka penggerak motor untuk mencegah pelemahan sinyal dan terlewatnya hitungan posisi pada frekuensi pulsa tinggi yang mendekati laju maksimum 500 kpps.

Tips Komisioning & Pengawatan

Saat mengonfigurasi Sysmac Studio, daftarkan unit ini di bawah EtherCAT Coupler atau Rak CPU Anda, lalu tetapkan parameter Sumbu di pengaturan Kontrol Gerakan. Periksa kembali bahwa variabel sumbu Anda dikonfigurasi sebagai sumbu Kontrol Posisi Sumbu Tunggal. Selalu gunakan kabel pasangan berpilin berpelindung untuk jalur keluaran perintah, dengan mengardekan pelindungnya secara aman di pintu masuk kabinet penggerak.

Panduan Pemasangan

PERINGATAN KRITIS

Putuskan semua sumber daya yang menyuplai backplane PLC, bus I/O NX, dan sistem penggerak sebelum memulai pemasangan perangkat keras atau pengawatan terminal. Penyambungan saat bertegangan atau pengawatan dalam kondisi bertegangan akan menyebabkan kerusakan listrik permanen pada transistor kolektor terbuka dan membatalkan garansi produsen.

1

Sejajarkan kait di sisi bawah unit NX-PG0112 dengan rel pemandu pada unit bus di sebelahnya, lalu dorong ke depan hingga terdengar bunyi klik penguncian.

2

Kupas isolasi kabel sinyal sepanjang 10 mm. Masukkan kabel inti tunggal langsung ke lubang terminal; untuk kabel serabut, tekan tab pelepas menggunakan obeng pipih sebelum memasukkannya.

3

Hubungkan catu daya eksternal 24 VDC ke terminal A1 dan B1 untuk memberi daya pada loop kait input dan rangkaian output penggerak, dengan memastikan polaritasnya benar-benar sesuai.

4

Nyalakan rak CPU utama terlebih dahulu, verifikasi bahwa urutan LED status berwarna hijau, lalu nyalakan loop bus I/O.

FAQ

Apa perbedaan antara NX-PG0112 dan NX-PG0122?

NX-PG0112 menggunakan desain keluaran kolektor terbuka NPN yang mendukung hingga 500 kpps dengan panjang kabel maksimum 3 meter. NX-PG0122 menggunakan keluaran line driver yang mendukung kecepatan lebih tinggi hingga 4 Mpps melalui jarak kabel yang lebih panjang.

Bisakah saya menggunakan NX-PG0112 untuk kontrol gerakan loop tertutup?

Tidak, modul ini dirancang khusus untuk kontrol loop terbuka menggunakan rangkaian pulsa. Konfigurasi loop tertutup memerlukan kartu input encoder eksternal yang dipasangkan dengan unit ini, dengan loop tertutup dicapai melalui mesin perangkat lunak kontrol gerakan Sysmac.

Apakah saya memerlukan resistor pull-up eksternal untuk keluaran kolektor terbuka?

Ya, tergantung pada persyaratan input pengontrol drive Anda. Keluaran kolektor terbuka memerlukan jalur catu daya eksternal (hingga 24 VDC) untuk membentuk sinyal pulsa; lihat manual drive servo/stepper Anda untuk pemilihan pull-up.

Apakah NX-PG0112 mendukung latching berkecepatan tinggi?

Ya. Modul ini memiliki dua input eksternal fisik yang dapat ditetapkan dalam lingkungan sistem PLC Anda untuk pencarian titik asal, sakelar batas, atau input interupsi.

View all FAQs →
