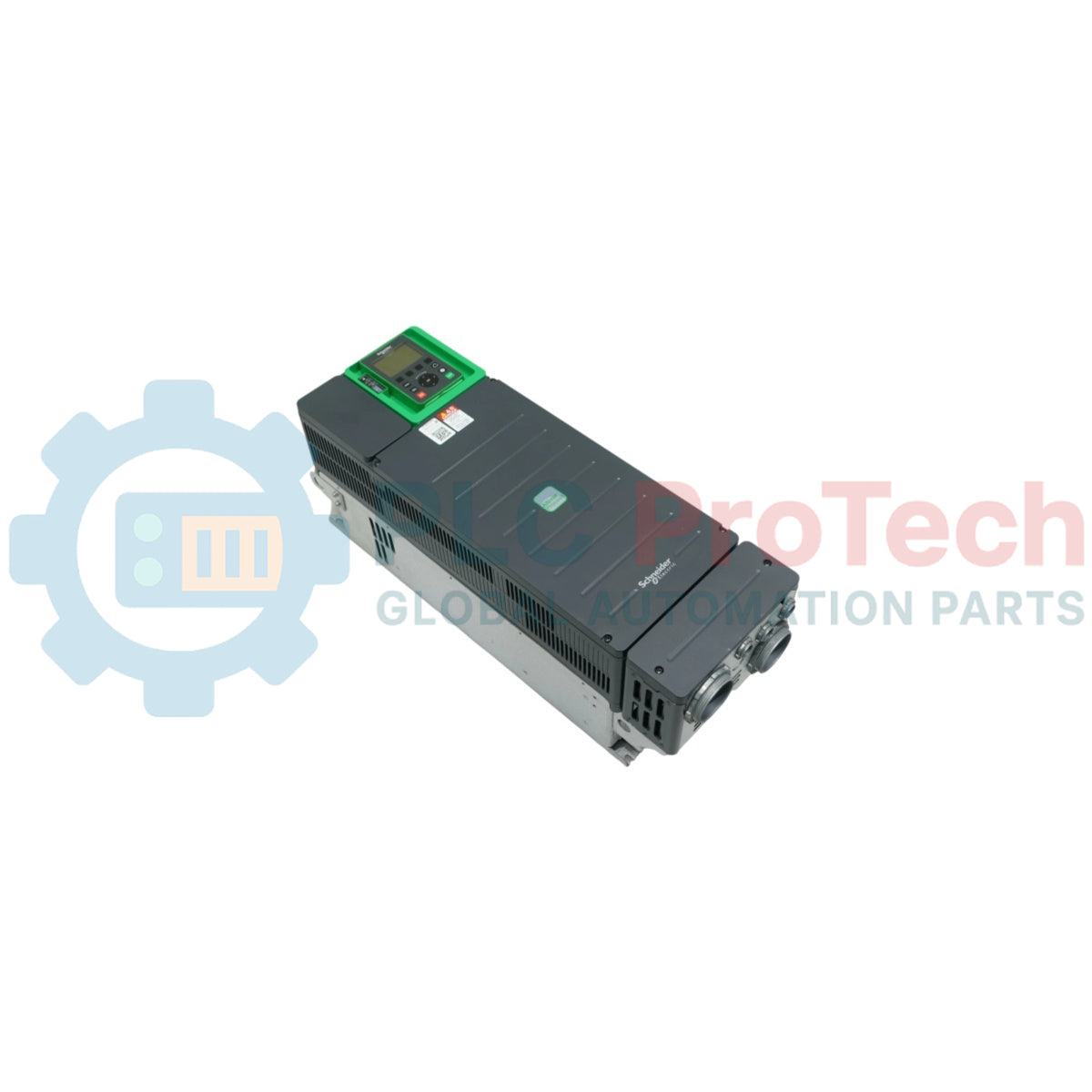

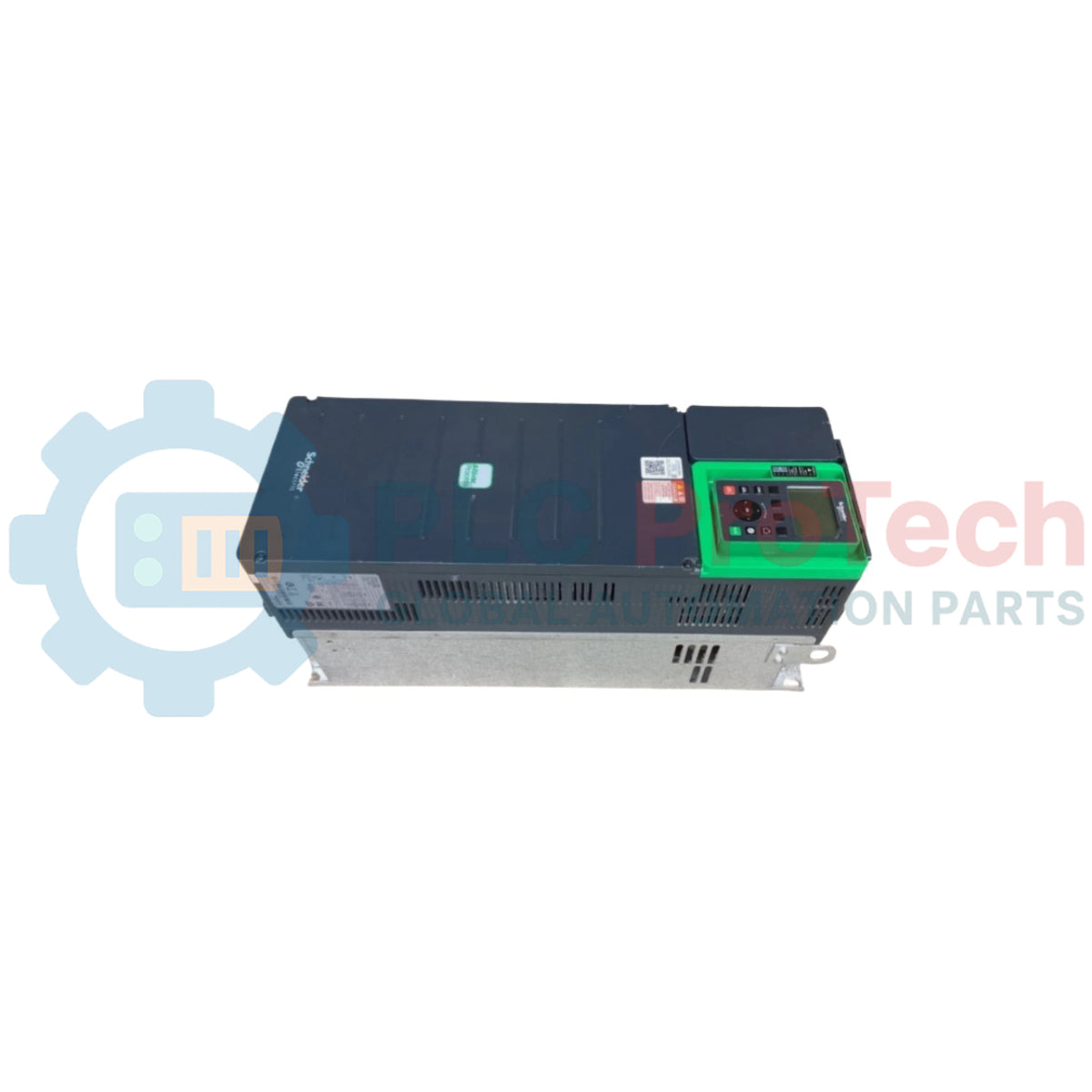

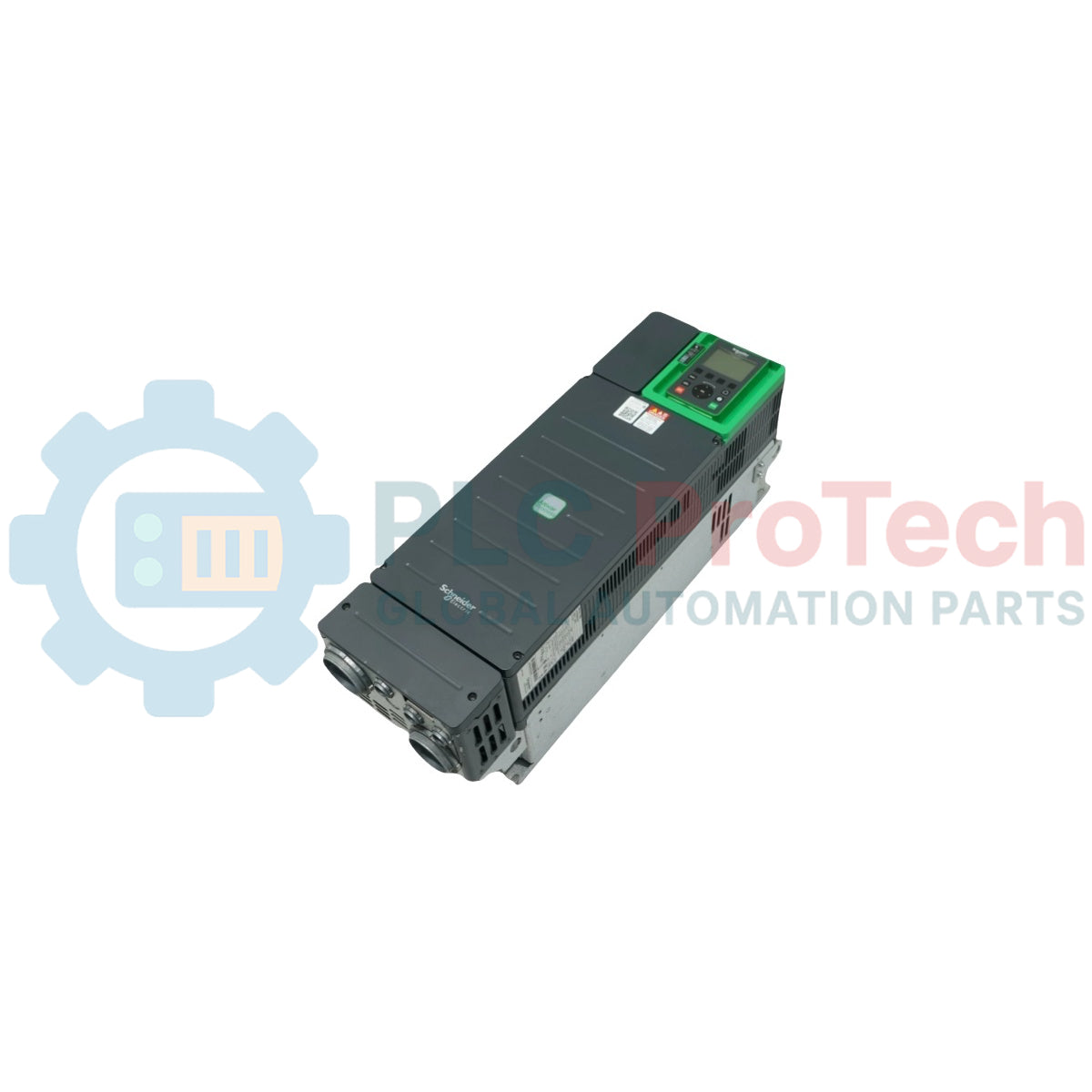

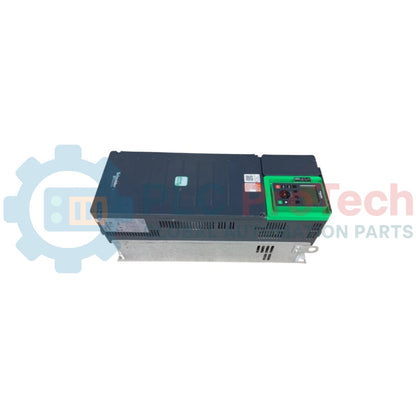

Schneider ATV630D45N4 Penggerak Kecepatan Variabel

Schneider Electric ATV630D45N4 adalah drive kecepatan variabel (VSD) berkinerja tinggi dari rangkaian Altivar Process ATV600. Dirancang khusus untuk proses industri dan utilitas, perangkat ini unggul dalam manajemen fluida (pompa, kipas, dan kompresor) dengan menawarkan fungsi manajemen energi dan pemantauan aset yang tertanam.

Spesifikasi Teknis

Komunikasi & Kontrol

Fitur Utama

• Kecerdasan Tertanam: Memiliki fungsi "Stop-and-Go" untuk mengurangi konsumsi energi saat siaga dan alat "Pump Curve" terintegrasi untuk mengoptimalkan kinerja hidraulik.

• Manajemen Aset: Menyertakan server web tertanam dan kode QR dinamis untuk akses instan ke data diagnostik dan pemeliharaan melalui smartphone.

• Integrasi Keamanan: Dilengkapi standar dengan Safe Torque Off (STO) SIL3/PLe, mengurangi kebutuhan kontaktor keamanan eksternal sekaligus memenuhi standar keamanan global.

• Mitigasi Harmonik: DC choke bawaan membatasi distorsi harmonik total ($THDi$) kurang dari 48% tanpa filter tambahan.

Panduan Instalasi

• Persyaratan Pendinginan: Unit ini membuang panas sekitar 990 W pada beban penuh. Pastikan ventilasi yang memadai dalam enclosure dan pertahankan jarak minimum (atas/bawah/samping) sesuai dengan manual pemasangan.

• Pemasangan Kabel: Gunakan kabel motor yang terlindung untuk memenuhi persyaratan EMC. Pastikan sambungan ground (PE) aman dan mengikuti skema grounding titik bintang untuk meminimalkan gangguan listrik.

• Pemasangan: ATV630D45N4 dirancang untuk pemasangan dinding atau pemasangan dalam enclosure. Harus dipasang secara vertikal ($10^\circ$ toleransi) untuk memastikan konveksi panas yang tepat.

• Perlindungan Input: Gunakan sekering kecepatan tinggi atau pemutus sirkuit (misalnya, Schneider TeSys GV4) yang sesuai dengan arus input drive untuk melindungi dari hubung singkat.

Pertanyaan yang Sering Diajukan (FAQ)

Apa perbedaan antara "Normal Duty" dan "Heavy Duty"?

Normal Duty (45 kW) untuk aplikasi dengan kebutuhan overload rendah (hingga 110% selama 60 detik), seperti pompa sentrifugal. Heavy Duty (37 kW) untuk aplikasi torsi tinggi (hingga 150% selama 60 detik), seperti konveyor atau pompa perpindahan positif.

Bisakah saya mengendalikan drive ini melalui PLC lewat Ethernet?

Ya. Port ganda Ethernet/IP dan Modbus TCP memungkinkan integrasi mulus dengan PLC Schneider Modicon atau pengendali industri lain seperti Rockwell atau Siemens.

Apa fungsi "Stop-and-Go"?

Fungsi ini secara otomatis menempatkan drive ke dalam keadaan daya rendah saat motor tidak diperlukan untuk berjalan, mengurangi konsumsi internal hingga 60% selama periode diam.

Apakah Terminal Tampilan Grafis termasuk?

Ya, model standar ATV630 termasuk terminal tampilan grafis teks biasa yang dapat dilepas yang mendukung diagnostik multi-bahasa dan pencadangan parameter.
