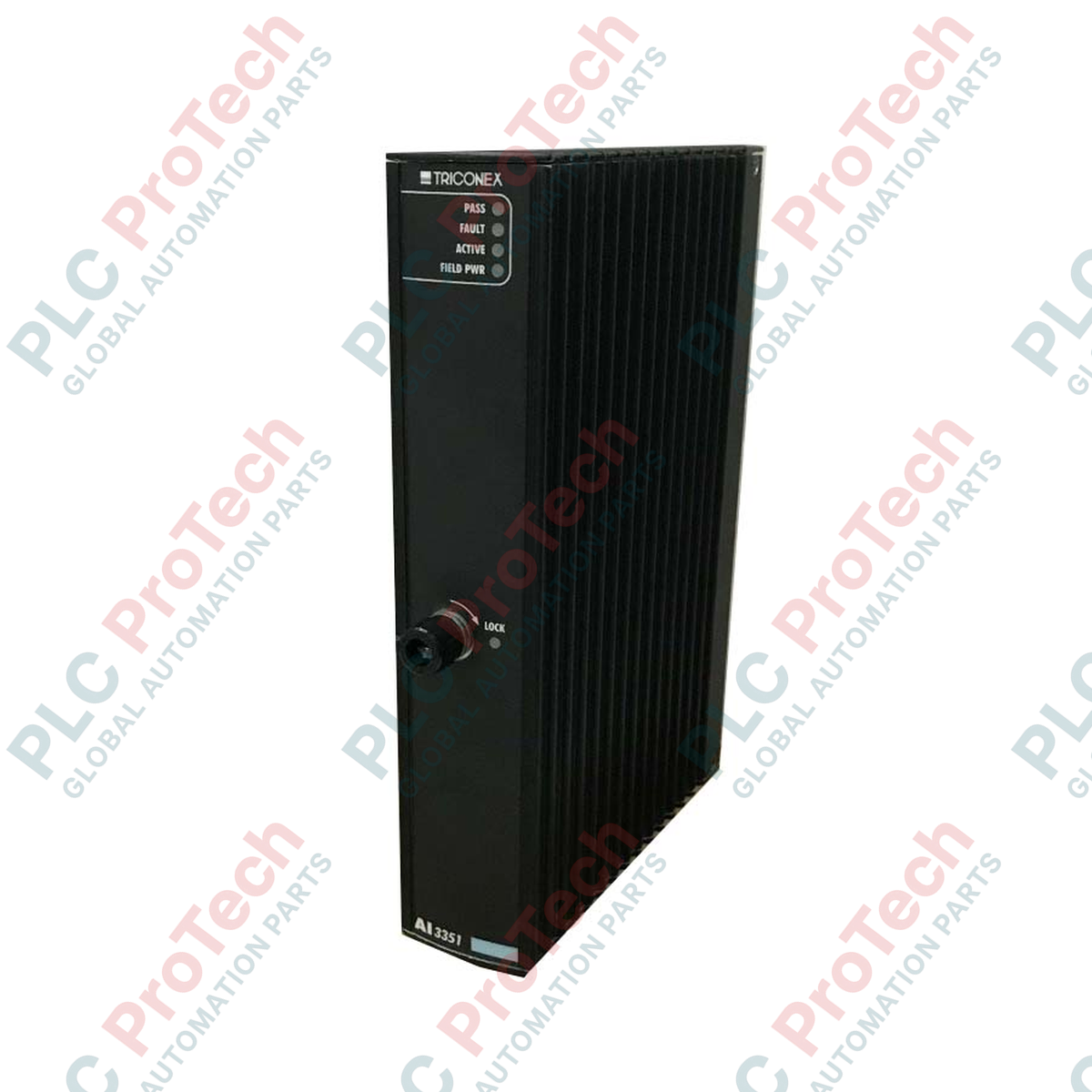

Modul Input Analog 32-Titik TMR (3351) Triconex 3351

Ikhtisar Produk

3351 (3351) adalah Modul Input Analog 32-titik berkinerja tinggi yang dirancang untuk sistem keselamatan Triconex Triple Modular Redundant (TMR). Beroperasi dalam rentang standar 4–20 mA, Triconex 3351 menyediakan pemantauan kepadatan tinggi untuk variabel proses kritis di lingkungan yang menuntut seperti kilang minyak dan gas, pabrik petrokimia, dan fasilitas pembangkit listrik. Dengan memanfaatkan tiga jalur input terisolasi dan logika voting canggih, modul ini memastikan bahwa kegagalan perangkat keras tunggal tidak pernah mengkompromikan Sistem Instrumentasi Keselamatan (SIS). Integrasi modul 3351 sangat penting bagi operator yang ingin memaksimalkan ketersediaan pabrik dan meminimalkan penghentian tidak terjadwal yang mahal akibat ketidaksesuaian sinyal sensor atau kesalahan modul.

Arsitektur Perangkat Keras TMR Lanjutan

Modul 3351 memanfaatkan arsitektur TMR Triconex yang dipatenkan untuk memberikan keandalan tiada tara. Setiap dari 32 titik input digabungkan dan diproses melalui tiga jalur independen.

• Redundansi Tiga Kali: Setiap sinyal analog dibagi ke tiga jalur input terpisah (Jalur A, B, dan C). Setiap jalur melakukan pengkondisian sinyal dan konversi analog ke digital secara independen.

• Logika Voting Internal: Nilai digital yang dikonversi dibandingkan dan dipilih oleh Prosesor Utama. Proses ini secara transparan menyaring noise sementara dan kesalahan perangkat keras yang bersifat intermiten.

• Presisi Diagnostik: Modul menjalankan diagnosa mandiri secara terus-menerus untuk mendeteksi kondisi "stuck-on" atau pergeseran kalibrasi. Jika satu jalur menyimpang melewati ambang yang diprogram, sistem menandai kesalahan sambil terus beroperasi dengan aman dalam mode redundansi ganda.

• Filter Input: Dengan bandwidth input 16 Hz (3dB), modul dioptimalkan untuk menolak noise proses frekuensi tinggi sambil mempertahankan responsivitas yang diperlukan untuk loop kritis keselamatan.

Spesifikasi Teknis

FAQ Teknis

Bagaimana 3351 menangani sinyal "Keluar dari Rentang"?

3351 mengenali sinyal antara 2 mA dan 22 mA. Setiap sinyal di bawah 2 mA biasanya dianggap sebagai "Sensor Rusak" atau sirkuit terbuka, sementara sinyal di atas 22 mA menunjukkan sirkuit pendek atau kegagalan transduser, yang memicu alarm sistem segera.

Apakah 3351 dapat diganti saat sistem sedang online?

Ya, Triconex 3351 mendukung fungsi Hot-Swap. Saat dimasukkan ke slot cadangan atau menggantikan unit yang rusak, modul secara otomatis menjalani self-test dan menyinkronkan datanya dengan Prosesor Utama aktif tanpa mengganggu proses.

Apa arti penting arsitektur "Digabung" pada modul ini?

32 titik digabungkan untuk menyederhanakan pengkabelan dalam aplikasi kepadatan tinggi. Penting untuk memastikan bahwa catu daya loop lapangan kompatibel dengan konfigurasi common-return ini untuk mencegah ground loop.

Panduan Rekayasa Lapangan & Instalasi

• Perisai dan Grounding: Untuk loop 4–20 mA, gunakan kabel berpasangan terpilin berkualitas tinggi dengan pelindung. Sambungkan pelindung hanya pada bar ground panel terminasi Triconex. Jangan ground pelindung di ujung transmitter lapangan untuk menghindari arus ground sirkulasi yang dapat menyebabkan kesalahan pada bandwidth 16 Hz.

• Pencocokan Impedansi: 3351 memiliki impedansi sumber internal sebesar 180 ohm. Pastikan transmitter lapangan Anda memiliki tegangan penggerak yang cukup (biasanya 24 VDC) untuk mengatasi resistansi loop gabungan modul dan kabel lapangan.

• Disipasi Panas: Dalam kabinet dengan beberapa modul 3351 kepadatan tinggi, pastikan ada ruang udara minimal 5 cm antara chassis dan pintu kabinet. Pertahankan lingkungan sekitar di bawah 60 derajat C untuk mencegah penuaan cepat kapasitor elektrolitik.

Keunggulan Ketahanan Industri

• Ketahanan Lingkungan: 3351 dirancang untuk beroperasi di atmosfer industri yang keras. Sirkuit internal dilapisi untuk tahan terhadap korosi kimia dan kelembaban tinggi, khas lokasi pengolahan dekat pantai atau tropis.

• Toleransi Getaran: Dibangun untuk memenuhi standar seismik dan getaran industri yang ketat, rumah mekanis modul memastikan sambungan ke backplane tetap kedap gas bahkan di hadapan mesin berputar berat.

• Integrasi Warisan: 3351 mempertahankan kompatibilitas penuh dengan berbagai versi chassis Tricon, memungkinkan ekspansi sistem keselamatan yang mulus atau penggantian infrastruktur lama tanpa perlu overhaul sistem lengkap.
