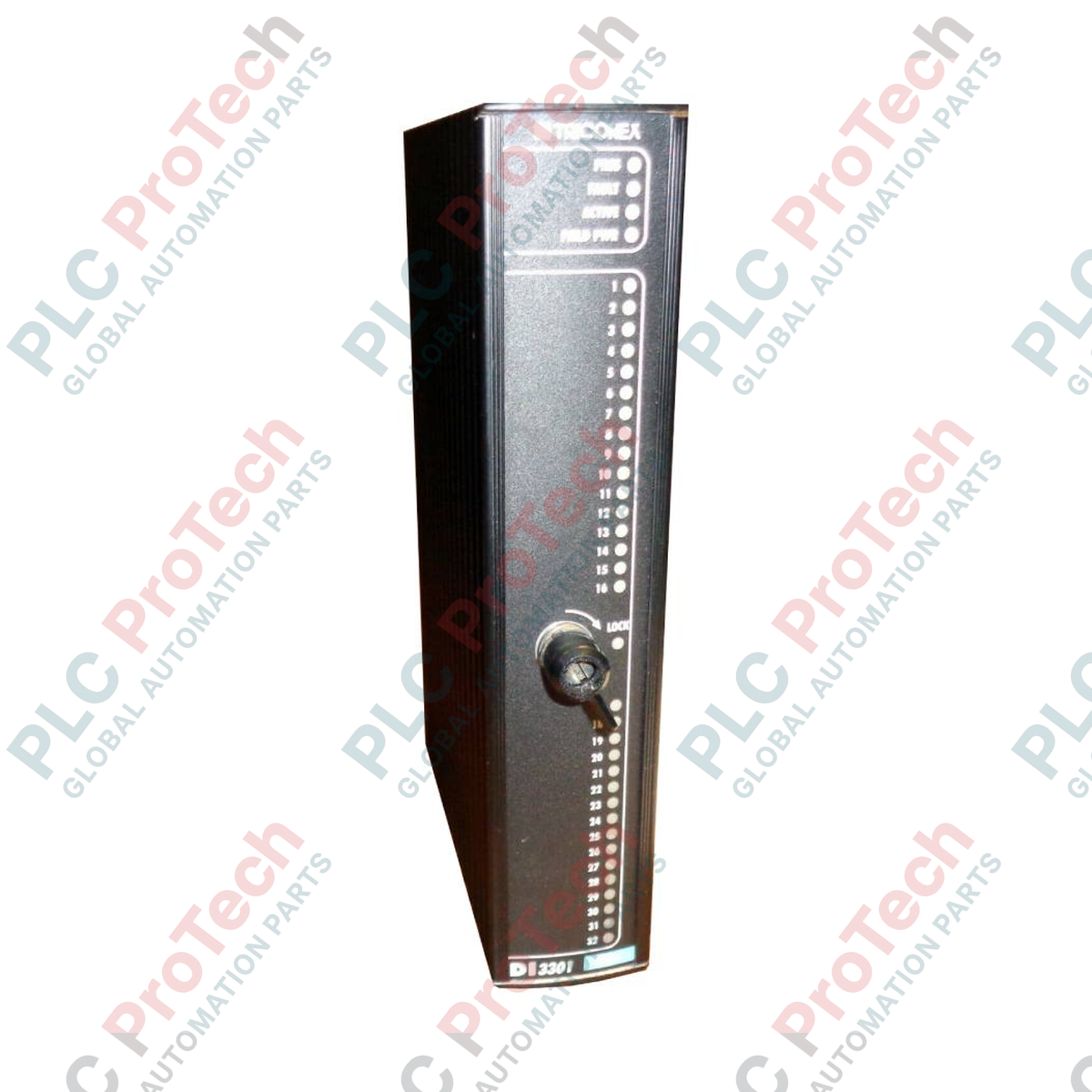

Modul Input Digital (DI 3301) | Redundan Modular Tiga Triconex DI3301

Ikhtisar

DI3301 (DI3301) merupakan komponen penting dalam arsitektur Schneider Electric Triconex Triple Modular Redundant (TMR). Dirancang khusus untuk sistem instrumentasi keselamatan dengan ketersediaan tinggi (SIS), modul input digital 24 VDC ini menyediakan antarmuka antara sensor lapangan dan Kontroler Tricon. Dengan menggunakan tiga jalur input terisolasi dan logika pemungutan suara internal, Triconex DI3301 memastikan bahwa satu titik kegagalan tidak mengorbankan keselamatan proses atau menyebabkan trip yang tidak diinginkan. Modul ini sangat penting di lingkungan berisiko tinggi seperti platform minyak lepas pantai, pabrik pengolahan kimia, dan pembangkit listrik tenaga nuklir, di mana menjaga waktu operasi terus-menerus sangat penting untuk keselamatan dan profitabilitas.

Arsitektur Perangkat Keras Lanjutan

DI3301 dirancang untuk sistem Tricon v9 dan v10 dengan kepadatan tinggi. Berbeda dengan input PLC standar, setiap saluran pada DI3301 dipantau secara terus-menerus oleh mikroprosesor onboard.

• Integritas TMR: Modul menerima sinyal dari lapangan dan mendistribusikannya ke tiga jalur independen (A, B, dan C). Setiap jalur melakukan pengkondisian sinyal dan pengujian diagnostik sendiri sebelum mengirim data ke Prosesor Utama.

• Self-Test Diagnostik: Modul menjalankan diagnostik menyeluruh untuk kondisi "terkunci menyala" dan "terkunci mati". Deteksi proaktif ini memastikan bahwa jika ada komponen dalam modul yang gagal, sistem segera mengidentifikasi kesalahan sambil tetap beroperasi penuh melalui dua jalur lainnya.

• Desain Hot-Swappable: Untuk meminimalkan Mean Time to Repair (MTTR), DI3301 mendukung penggantian secara online. Modul ini dapat dimasukkan ke dalam chassis saat sistem menyala dan mengendalikan proses tanpa mengganggu eksekusi logika.

Spesifikasi Teknis Utama

FAQ Teknis

Bagaimana DI3301 menangani kehilangan daya di sisi lapangan?

Modul memantau keberadaan daya lapangan 24 VDC. Jika daya hilang pada sensor lapangan, DI3301 melaporkan status "Kehilangan Daya Lapangan" ke program aplikasi, memungkinkan eksekusi logika keadaan aman atau alarm.

Bisakah DI3301 digunakan dalam konfigurasi redundansi ganda?

Meskipun sistem Triconex secara asli menggunakan Triple Modular Redundant (TMR), DI3301 dapat beroperasi dalam mode "ganda" jika satu kaki mengalami gangguan, meskipun disarankan untuk segera mengganti modul agar integritas keselamatan voting 2-dari-3 (2oo3) kembali pulih.

Apa arti LED "Active" dan "Fault" pada panel depan?

LED Active menunjukkan modul sedang berkomunikasi dengan Prosesor Utama. LED Fault menyala saat diagnostik internal mendeteksi kegagalan perangkat keras atau ketidaksesuaian antara tiga kaki voting internal.

Panduan Instalasi & Pengkabelan

Untuk memastikan kekebalan maksimal terhadap EMI/RFI dan keandalan jangka panjang DI3301, ikuti praktik terbaik rekayasa berikut:

1. Perisai dan Grounding: Selalu gunakan kabel berpasangan terpilin dengan pelindung untuk kabel lapangan. Pastikan pelindung di-ground hanya di ujung chassis Triconex untuk mencegah loop ground yang dapat menimbulkan gangguan pada sinyal digital.

2. Sumber Daya Eksternal: Meskipun modul memantau 24 VDC, pastikan sumber daya eksternal yang digunakan untuk perangkat lapangan sudah diatur dan disaring. Lonjakan tegangan di atas 33 VDC dapat merusak rangkaian input.

3. Torsi Konektor: Saat mengamankan kabel Panel Terminasi Eksternal (ETP) ke modul, pastikan konektor terpasang dengan kuat. Gunakan torsi standar 0,5 Nm untuk sekrup blok terminal guna mencegah kendur akibat getaran di lingkungan bergetar tinggi seperti ruang turbin.

Keunggulan Operasional

• Daya Tahan Ekstrem: DI3301 dibangun dengan komponen kelas industri yang mampu menahan siklus termal dan getaran tinggi yang khas pada mesin industri berat.

• Kompatibilitas Mundur: Modul ini mempertahankan kompatibilitas penuh dengan chassis Tricon lama, memungkinkan peningkatan sistem keselamatan lama tanpa perlu penggantian total kabel lapangan.

• Perawatan Prediktif: Melalui Enhanced Diagnostic Monitor (EDM), modul ini menyediakan data kesehatan secara real-time, memungkinkan insinyur mengidentifikasi sensor lapangan yang menurun sebelum menyebabkan sistem berhenti.
