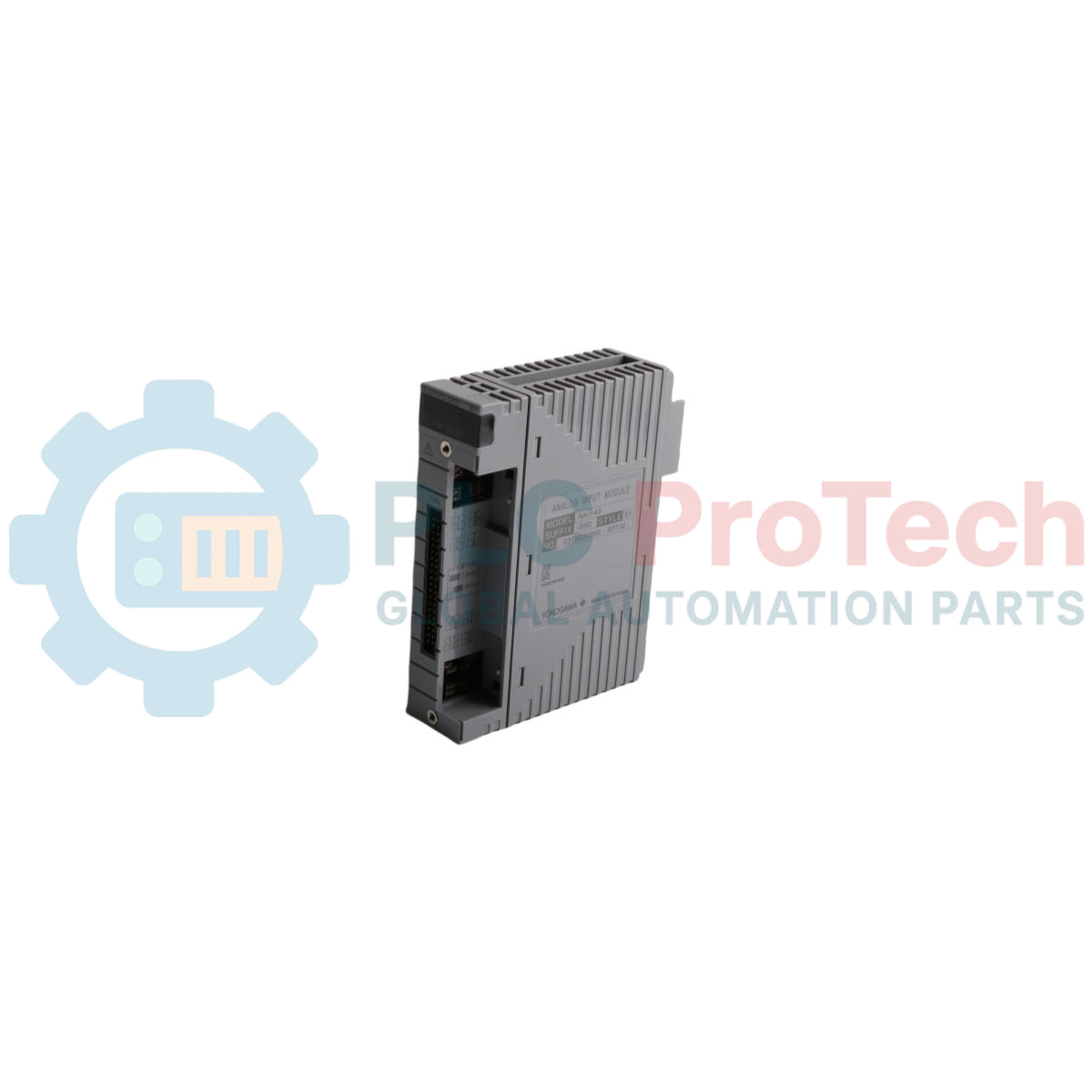

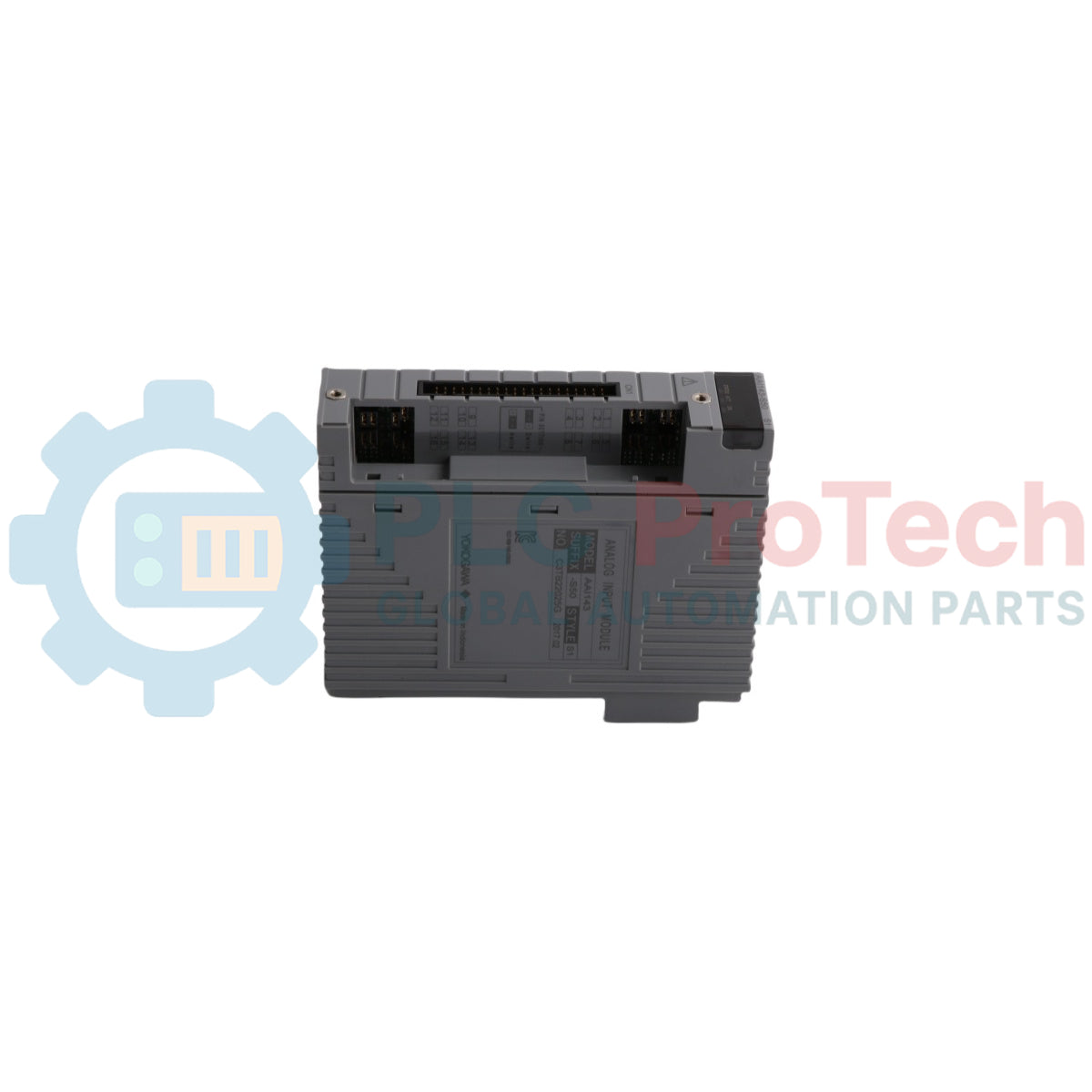

Modul Input Analog Yokogawa AAI143-S50 S1

Yokogawa AAI143-S50 S1 adalah Modul Input Analog berdensitas tinggi untuk sistem otomasi industri CENTUM VP dan STARDOM . Modul ini memiliki 16 kanal yang dirancang untuk menghubungkan sinyal lapangan 4 hingga 20 mA dari transmitter, sehingga memastikan presisi tinggi dan isolasi listrik untuk data proses yang penting.

Spesifikasi Teknis

Penjelasan Kode Sufiks

• -S: Tipe standar.

• 5: Kecepatan konversi standar.

• 0: Selalu 0 (spesifikasi dasar).

• S1: Menunjukkan bahwa perangkat keras dilengkapi Terminal Block Pressure Clamp. Desain ini menyediakan koneksi yang aman dan tahan getaran tanpa memerlukan lug cincin, ideal untuk pengkabelan kabinet berdensitas tinggi.

Fitur Utama

• Konversi Berkecepatan Tinggi: Mampu memindai seluruh 16 kanal dalam 10 ms, sehingga cocok untuk loop kontrol yang bekerja cepat.

• Redundansi Ganda: Mendukung konfigurasi redundan saat digunakan bersama stasiun kontrol lapangan dupleks (FCS) yang kompatibel, sehingga menjaga keberlangsungan proses meskipun salah satu modul mengalami kegagalan.

• Komunikasi HART: Modul ini mendukung superposisi sinyal digital, sehingga memungkinkan konfigurasi dan diagnostik jarak jauh pada instrumen lapangan yang mendukung HART.

• Isolasi: Setiap kanal terisolasi dari elektronik sistem, sehingga melindungi pengontrol utama dari lonjakan listrik sisi lapangan atau loop arde.

Panduan Instalasi & Pengkabelan

• Penyambungan Terminal: 1. Kupas isolasi kabel (sekitar 7 mm).

  2. Masukkan kabel ke bukaan Pressure Clamp.

  3. Kencangkan sekrup hingga 0.5 - 0.6 N·m.

• Pembuangan Panas: Saat memasang beberapa modul AAI143 berdensitas tinggi, pastikan kabinet memiliki aliran udara yang memadai. Modul analog berdensitas tinggi dapat menghasilkan panas yang cukup besar selama pengoperasian.

• Pemilihan Kabel: Gunakan kabel shielded twisted-pair (minimal 0.5 $mm^2$ atau 20 AWG) untuk menjaga integritas sinyal dan memenuhi persyaratan EMC.

Pertanyaan yang Sering Diajukan (FAQ)

Apa manfaat Pressure Clamp "S1" dibandingkan sekrup standar?

Pressure clamp S1 menggunakan pelat kompresi untuk menahan kabel. Hal ini mencegah sekrup "merusak" serabut tembaga kabel dan mempertahankan tegangan konstan yang lebih unggul di lingkungan dengan getaran tinggi dibandingkan terminal sekrup langsung standar.

Apakah modul ini dapat memasok daya ke transmitter?

Ya, AAI143 adalah modul "Input" yang biasanya menyediakan daya loop (24 VDC) untuk transmitter 2-kawat, atau dapat dikonfigurasi untuk menerima sinyal dari transmitter 4-kawat (dengan catu daya eksternal).

Bagaimana cara menangani kanal yang tidak digunakan?

Praktik terbaiknya adalah melakukan hubung singkat pada kanal yang tidak digunakan atau menonaktifkannya dalam konfigurasi perangkat lunak untuk mencegah sistem menghasilkan alarm "Open Circuit" atau "Out of Range"
