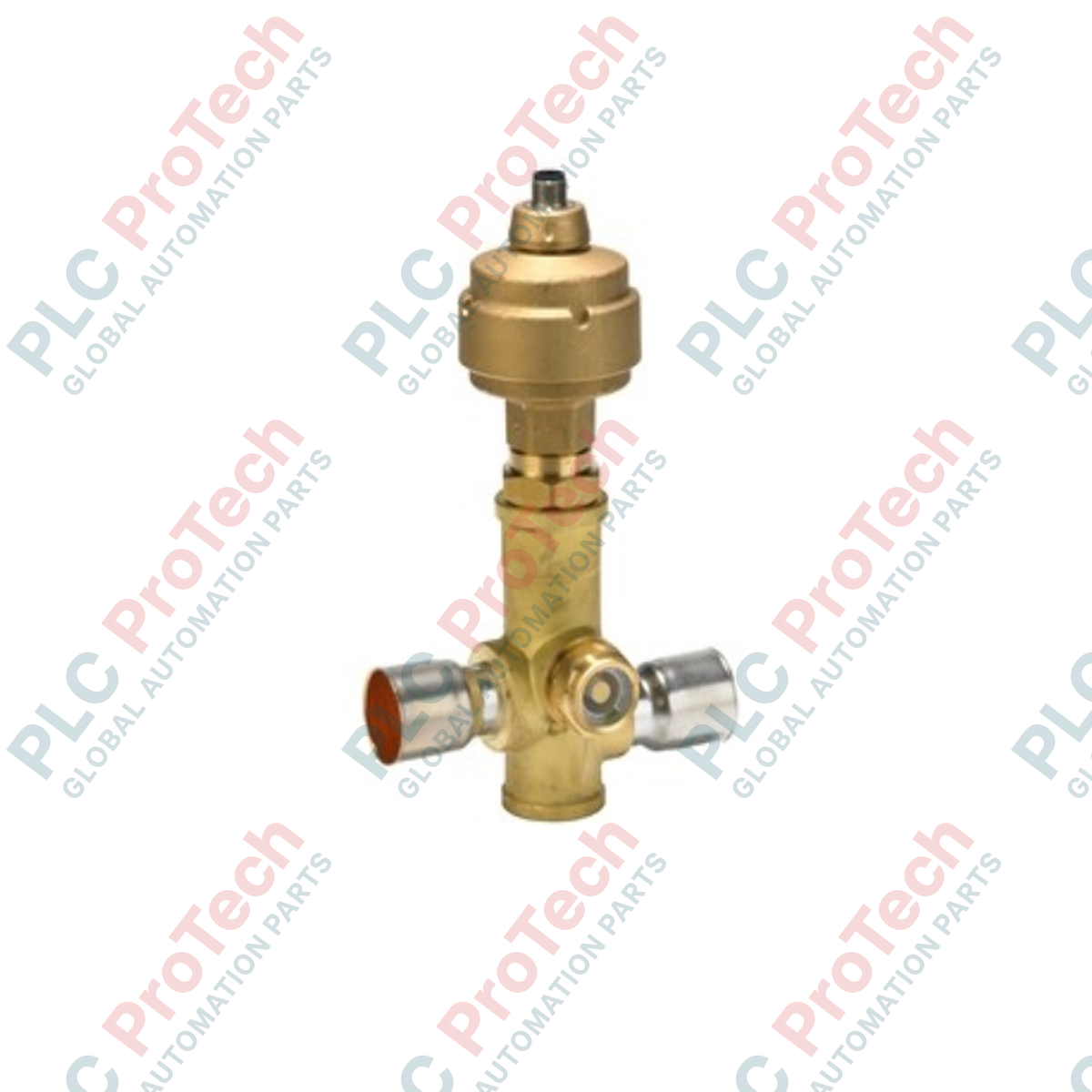

034G1707 Danfoss Valvola di espansione elettrica ETS 50

Panoramica del prodotto

La 034G1707 (034G1707) è una valvola di espansione elettrica ETS serie 50 ad alta precisione, progettata per l'iniezione precisa del liquido negli impianti di climatizzazione e refrigerazione. Progettata per funzionare con controller a controllo elettronico, la 034G1707 utilizza un attuatore con motore bipolare per garantire una regolazione precisa della portata in un ampio intervallo di temperature di evaporazione. Grazie al design bilanciato e ai raccordi saldabili bimetallici (acciaio/rame), questa valvola a passaggio diretto assicura un'efficienza ottimale dell'impianto e la protezione del compressore mantenendo stabile il surriscaldamento. Il collegamento elettrico M12 con grado di protezione IP67 garantisce prestazioni affidabili in ambienti soggetti a umidità e condensa, rendendola una soluzione essenziale per refrigeratori ad alta capacità e sistemi commerciali a pompa di calore.

Configurazione tecnica

La 034G1707 è dotata di un'interfaccia meccanica ed elettrica sofisticata per un'integrazione ottimale nell'impianto:

• Azionamento della serie ETS 50: Utilizza un preciso motore passo-passo bipolare che converte gli impulsi elettrici in un movimento lineare dell'ago, consentendo regolazioni minime della portata di refrigerante.

• Collegamenti saldabili bimetallici: I collegamenti saldabili ODF in acciaio/rame semplificano l'installazione, consentendo la brasatura standard rame-rame senza la necessità di fondenti speciali o tecniche di saldatura specifiche.

• Design del flusso a passaggio diretto: La geometria interna lineare riduce al minimo la perdita di carico attraverso la valvola, mantenendo al contempo un orifizio bilanciato per prestazioni costanti indipendentemente dalla pressione in ingresso.

• Connettore M12 a 4 pin: Un'interfaccia elettrica standardizzata che garantisce una connessione sicura e resistente alle vibrazioni, compatibile con la maggior parte dei controller universali per valvole di espansione elettroniche e con i driver della serie Danfoss EKD.

Specifiche tecniche

Domande frequenti tecniche

La valvola ETS 50 richiede un orientamento specifico per l'installazione?

La 034G1707 è una valvola a passaggio diretto, ma per garantire un ritorno ottimale dell'olio e prevenire colpi di liquido sull'attuatore, la valvola deve essere installata con il corpo del motore (attuatore) rivolto verso l'alto. L'installazione orizzontale è consentita, ma il motore non deve mai essere rivolto verso il basso.

Qual è il vantaggio del collegamento bimetallico?

Il design bimetallico consente di realizzare il corpo della valvola in acciaio inossidabile resistente, fornendo al contempo estremità in rame per la brasatura. Ciò elimina il rischio di surriscaldare i componenti interni sensibili della valvola durante il processo di saldatura, poiché il rame conduce il calore in modo più efficiente verso il giunto.

Questa valvola può essere utilizzata come valvola solenoide di intercettazione?

Sebbene la ETS 50 garantisca una chiusura ermetica, è una valvola modulante. Negli impianti in cui le normative di sicurezza richiedono un'intercettazione meccanica effettiva in caso di interruzione dell'alimentazione, è necessario installare una valvola solenoide dedicata nella linea del liquido a monte della 034G1707.

Guida tecnica all'installazione

• Protezione durante la brasatura: Anche con collegamenti bimetallici, è fondamentale proteggere il corpo della valvola e il connettore elettrico M12 dal calore eccessivo. Avvolgere il corpo della valvola in un panno umido durante la brasatura per garantire che gli avvolgimenti interni del motore e le guarnizioni non superino i 120 gradi Celsius.

• Instradamento dei cavi: Quando si collega il cavo M12 a 4 pin, assicurarsi che sia instradato formando un "gocciolatoio" per impedire all'umidità di penetrare nel connettore. Sebbene abbia grado di protezione IP67, l'esposizione costante all'acqua stagnante può causare la corrosione dei pin nel tempo.

• Calibrazione del controller: Al primo avvio, assicurarsi che il controller esegua una sequenza di "backup della batteria" o di "chiusura manuale" per calibrare il punto zero del motore passo-passo. La ETS 50 richiede un totale di 2625 passi per passare dalla posizione completamente chiusa a quella completamente aperta; una calibrazione errata dei passi causerà un controllo irregolare del surriscaldamento.
