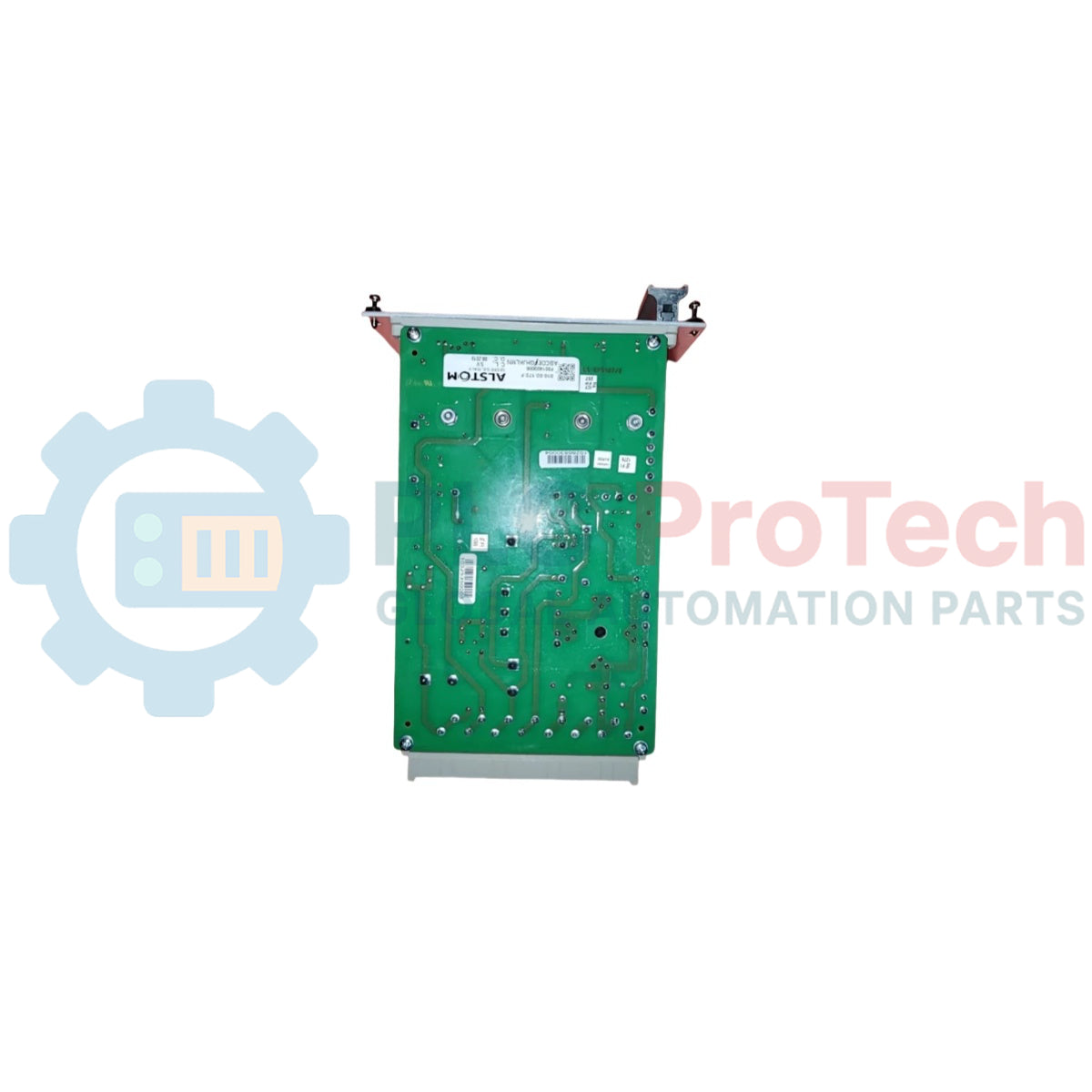

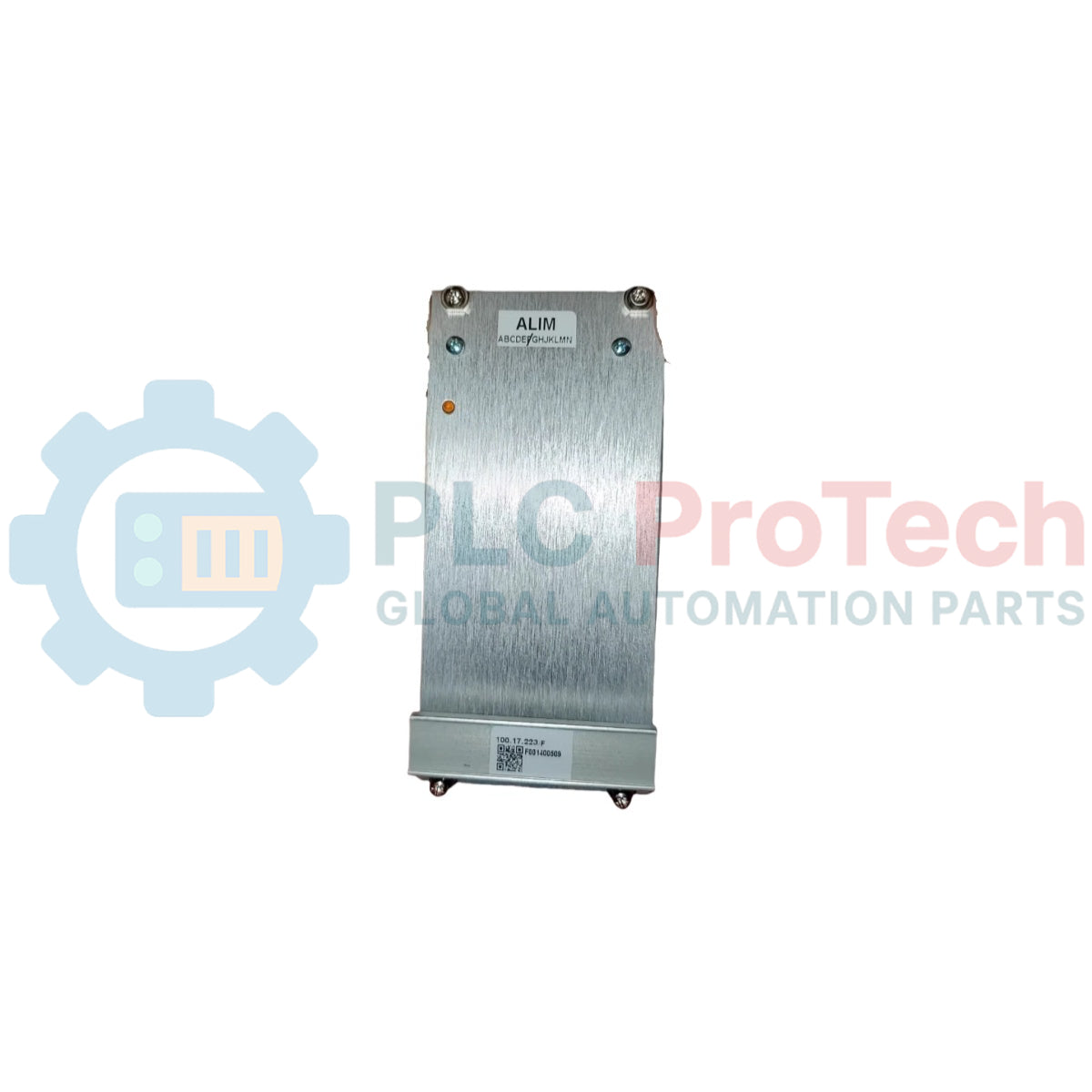

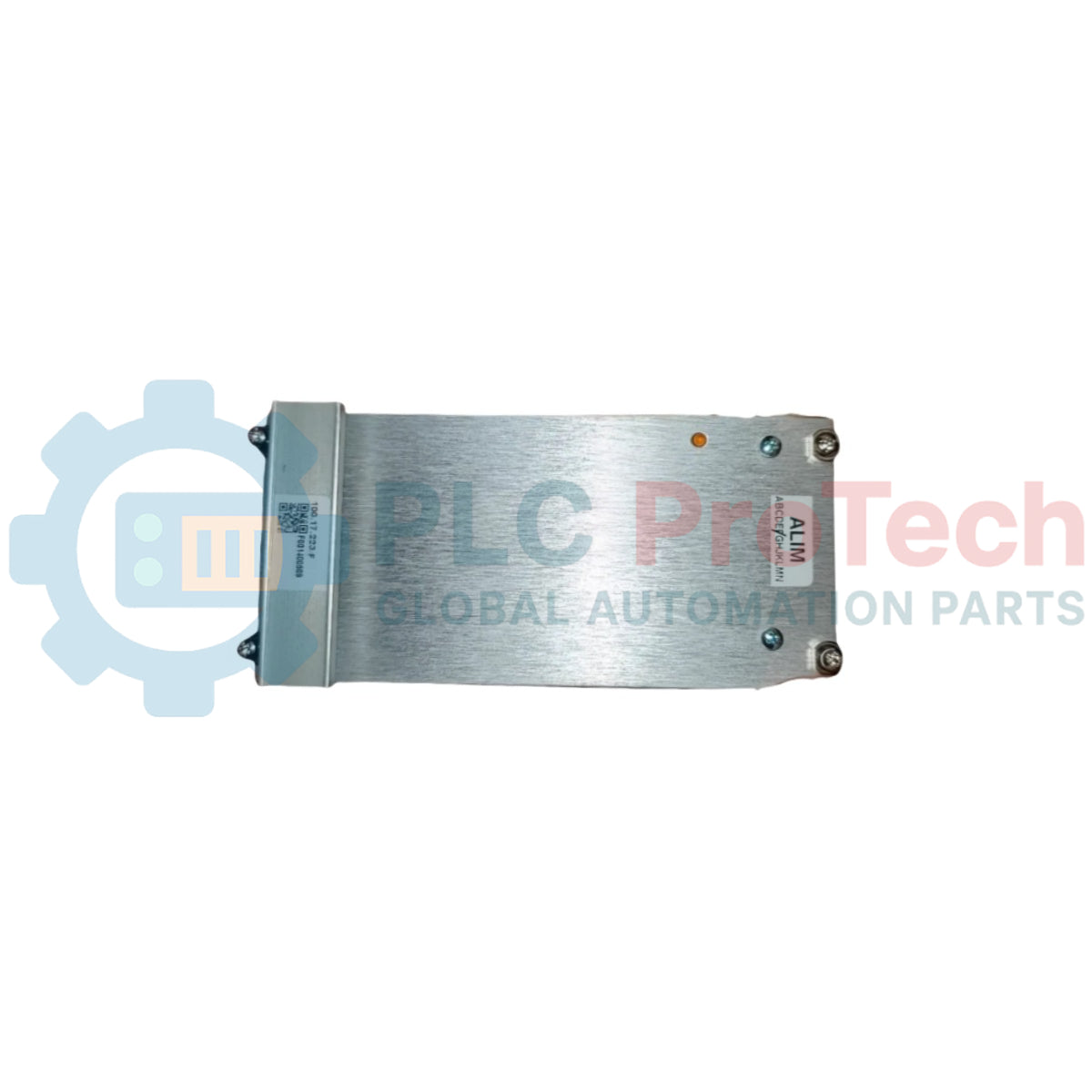

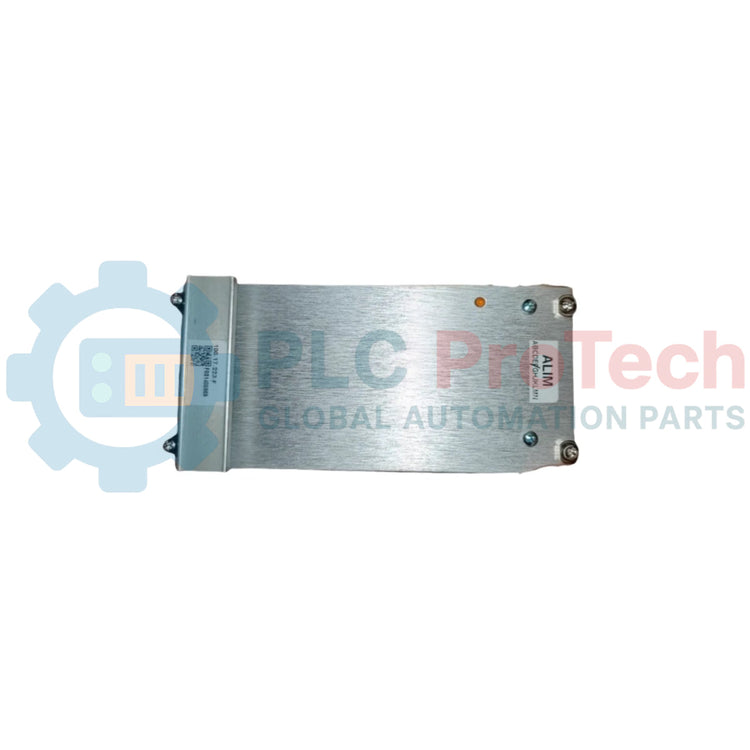

100.17.223/F ALSTOM ICC Scheda di ingresso e uscita

Panoramica del prodotto

Il 100.17.223/F (100.17.223/F) è un modulo di interfaccia I/O progettato con precisione, appartenente alla serie ALSTOM Industrial Control Electronics (ICC). Progettato per l'elaborazione di segnali ad alta densità, questo modulo funge da collegamento essenziale tra la strumentazione di campo e l'unità centrale di elaborazione in architetture di automazione complesse. Comunemente impiegato negli impianti di generazione elettrica, nei nodi di distribuzione della rete e negli stabilimenti di lavorazione industriale pesante, il 100.17.223/F garantisce l'acquisizione e la trasmissione accurate di segnali digitali o analogici. Grazie a questa scheda rinforzata, gli operatori possono mantenere la stabilità del sistema in ambienti caratterizzati da elevate interferenze, riducendo efficacemente la latenza del segnale e migliorando l'affidabilità complessiva del circuito di controllo.

Configurazione tecnica (analisi approfondita)

Il suffisso "F" nella designazione 100.17.223/F indica una revisione hardware specifica, ottimizzata per una maggiore precisione temporale e una migliore dissipazione termica rispetto alle versioni precedenti.

• Architettura: Presenta un design integrato multicanale con optoisolatori dedicati per ogni percorso del circuito, garantendo fino a 2,5 kV di isolamento galvanico per proteggere il backplane del sistema dalle sovratensioni elettriche provenienti dal campo.

• Condizionamento del segnale: Integra un filtraggio digitale basato su hardware per eliminare il rimbalzo dei contatti e il rumore ad alta frequenza, assicurando che al controllore logico vengano trasmessi solo dati "puliti".

• Funzionalità diagnostiche: È dotato di indicatori di stato per ogni canale e di funzioni di autodiagnosi integrate che comunicano lo stato dell'hardware direttamente al modulo supervisore tramite il bus proprietario ICC.

Specifiche tecniche

Domande frequenti tecniche

D1: Il 100.17.223/F può essere utilizzato al posto della revisione precedente 100.17.223/E?

R1: Sì, la revisione /F è completamente compatibile con la versione /E. Presenta lo stesso formato e la stessa piedinatura, ma offre componenti di qualità superiore per aumentare l'MTBF (tempo medio tra i guasti).

D2: Questo modulo richiede una calibrazione esterna durante la messa in servizio?

R2: Le varianti digitali sono calibrate in fabbrica e non richiedono regolazioni sul campo. Per le configurazioni analogiche, le costanti di calibrazione sono generalmente memorizzate nel software del controllore anziché sulla scheda stessa.

D3: Come posso identificare un guasto di canale su questa scheda?

R3: Il pannello frontale presenta una serie di indicatori LED. Una luce rossa fissa "FAIL" o "ERR" indica un guasto hardware, mentre i LED dei singoli canali indicano lo stato logico corrente o la presenza del segnale.

Guida all'ingegneria e all'installazione

• Allineamento del backplane: Quando si inserisce l'Eurocard nel rack ICC, assicurarsi che le guide siano correttamente allineate prima di applicare pressione. Utilizzare le maniglie di espulsione della scheda per inserire saldamente il connettore DIN a 96 pin; non forzare mai il modulo nell'alloggiamento.

• Protocollo ESD: Questo modulo contiene componenti CMOS altamente sensibili. Indossare sempre un braccialetto antistatico ESD collegato a terra e maneggiare la scheda esclusivamente dal pannello frontale o dai bordi del PCB per prevenire danni causati dalle scariche elettrostatiche.

• Separazione dei cablaggi: Mantenere una separazione fisica tra i cavi di alimentazione ad alta tensione e il cablaggio dei segnali a bassa tensione collegato al 100.17.223/F, per prevenire diafonia elettromagnetica.

Vantaggi tecnici

L'ALSTOM 100.17.223/F è progettato per i requisiti di "lunga vita operativa" del settore industriale B2B. I connettori edge placcati in oro prevengono l'ossidazione in atmosfere umide o corrosive, garantendo un contatto elettrico costante per decenni di servizio. La compatibilità con le versioni precedenti consente agli stabilimenti di aggiornare gradualmente i propri sistemi di controllo senza dover sostituire intere infrastrutture rack, rendendo questa soluzione conveniente per la manutenzione e l'ammodernamento dei sistemi legacy.
