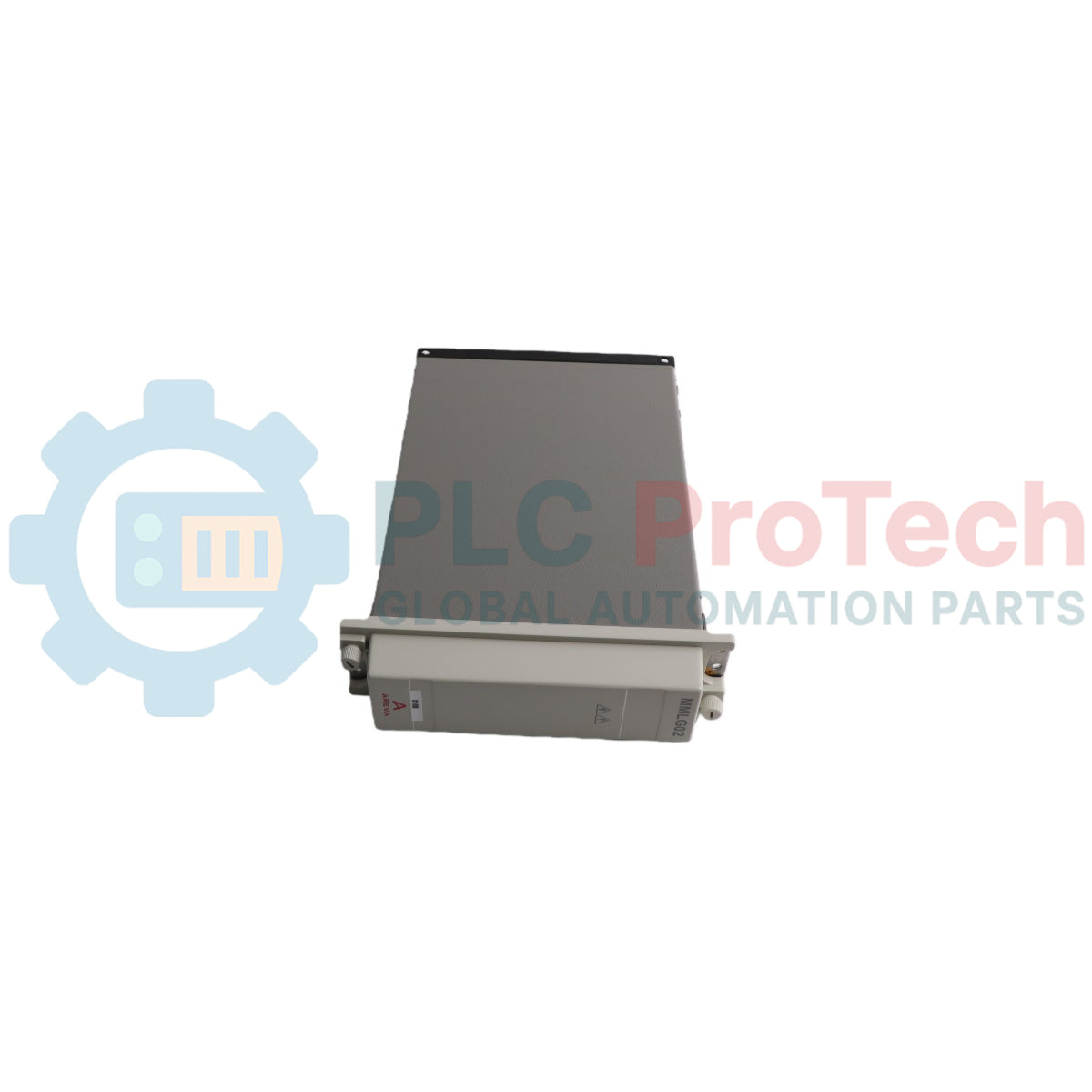

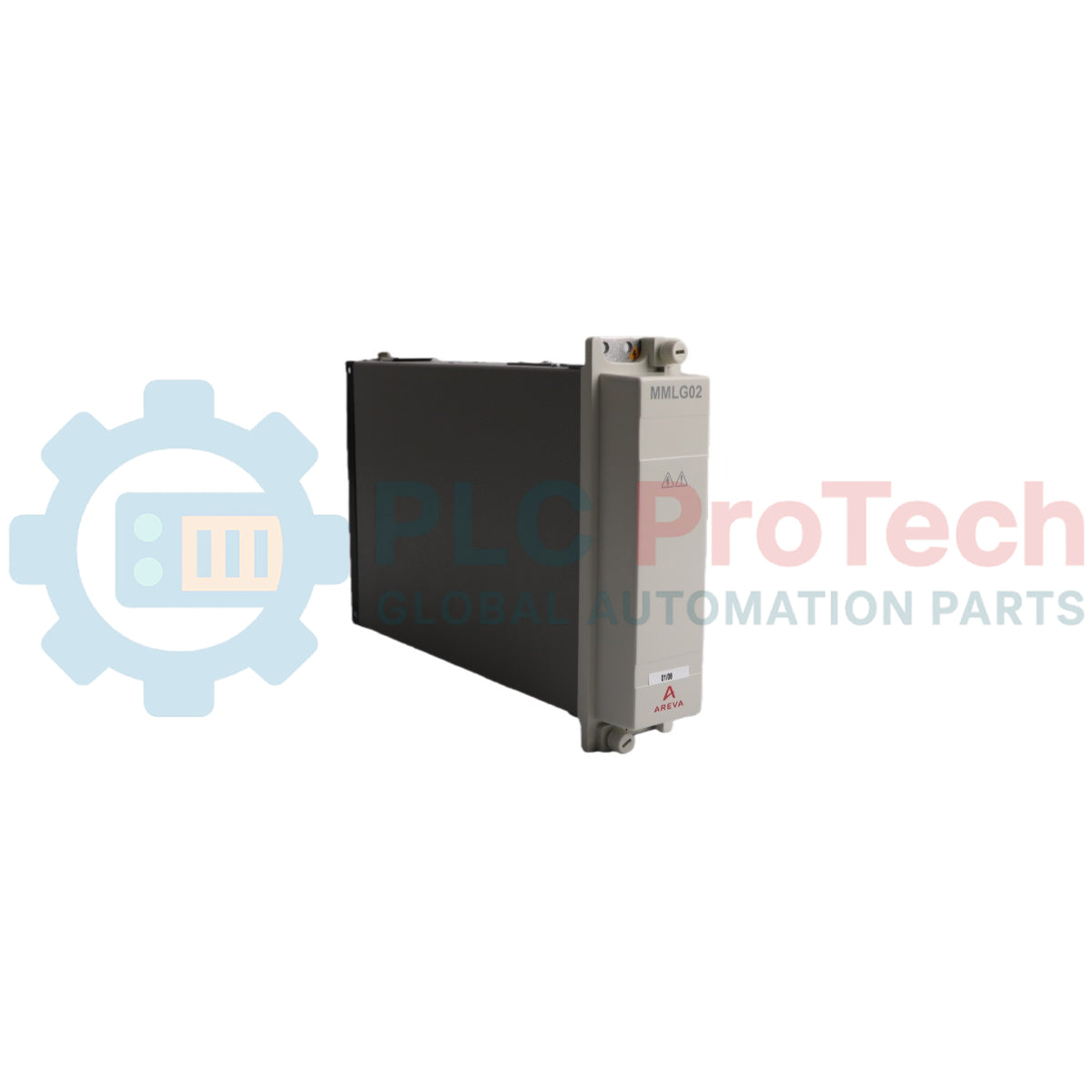

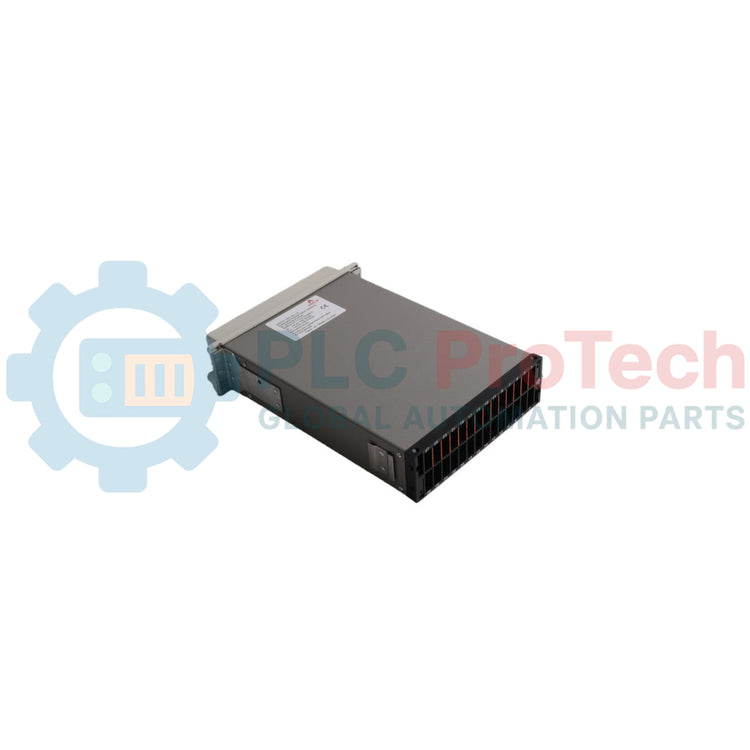

ALSTOM MMLG02R1AA0001E Blocco di test

Panoramica del prodotto

L' ALSTOM MMLG02R1AA0001E è un blocco di prova progettato con precisione, appartenente alla rinomata serie MMLG e concepito per facilitare il test sicuro ed efficiente dei sistemi di relè di protezione. Questo componente funge da interfaccia essenziale nei pannelli di controllo delle sottostazioni, consentendo agli ingegneri di isolare i relè dai circuiti primari e iniettare segnali di prova senza interrompere l'intero sistema elettrico. Il modello MMLG02 offre una robusta configurazione a 7 circuiti o 14 terminali che elimina la necessità di modificare il cablaggio esistente del pannello durante la manutenzione ordinaria. Garantendo una sequenza "apertura prima della chiusura" quando viene utilizzato con una spina di prova compatibile, previene l'apertura accidentale del circuito del TA, proteggendo sia il personale sia le costose apparecchiature di monitoraggio.

Configurazione tecnica

Logica di isolamento multicircuito

L'MMLG02R1AA0001E utilizza una serie di contatti interni a dito. Quando viene inserita una spina di prova, questi contatti scollegano automaticamente il relè dal sistema sotto tensione e reindirizzano i collegamenti all'apparecchiatura di prova. Questo isolamento basato sull'hardware garantisce che il relè rimanga completamente bypassato durante la fase di test, prevenendo scatti falsi o operazioni indesiderate del sistema di protezione.

Continuità a sicurezza intrinseca

Una caratteristica tecnica fondamentale della serie MMLG è il meccanismo integrato della barra di cortocircuito. Per le applicazioni che coinvolgono trasformatori di corrente, l'architettura MMLG02 garantisce che i circuiti secondari del TA vengano cortocircuitati prima di isolare il relè. Questo protocollo di sicurezza fondamentale previene la generazione di transitori ad alta tensione che si verificano normalmente quando un circuito del TA viene aperto sotto carico.

Robustezza industriale

Alloggiato in un robusto involucro in materiale termoplastico ignifugo ad alto isolamento, l'MMLG02 è progettato per gli ambienti impegnativi delle sottostazioni ad alta tensione. I contatti sono argentati per mantenere bassa la resistenza di contatto e prevenire l'ossidazione per decenni di servizio. Il suffisso "R1AA" indica specifiche configurazioni di montaggio e dei morsetti adatte alle configurazioni standard a rack o su pannello comuni negli standard globali delle aziende elettriche.

Specifiche tecniche

Guida all'installazione

Apertura e montaggio sul pannello

Installare l'MMLG02R1AA0001E in un'apertura rettangolare standard del pannello. Assicurarsi che il blocco sia orientato verticalmente per allinearlo ai percorsi standard di inserimento della spina di prova. Fissare l'unità alla superficie del pannello utilizzando la ferramenta di montaggio fornita, assicurandosi che il coperchio anteriore sia accessibile per la rimozione della piastra di protezione trasparente.

Sicurezza dei circuiti CT

Prima di finalizzare il cablaggio dei circuiti dei trasformatori di corrente (CT), verificare che i ponticelli di cortocircuito interni siano posizionati correttamente per il tipo di relè specifico. Un cablaggio improprio dei circuiti CT verso un blocco di prova può causare un cedimento catastrofico dell'isolamento se il circuito viene aperto. Utilizzare sempre un controllo secondario per confermare che il percorso di ritorno del CT rimanga chiuso quando la spina di prova viene rimossa.

Terminazione dei cavi

Utilizzare terminali ad anello o a forcella isolati per tutti i collegamenti posteriori. Serrare le viti dei terminali a una coppia di 1.2 N.m per garantire un collegamento resistente alle vibrazioni. Disporre tutti i cavi lontano dalle fonti di calore intenso e assicurarsi che il fascio di cavi non ostacoli il movimento meccanico dei contatti interni.

Vantaggi ingegneristici

L'ALSTOM MMLG02R1AA0001E offre un vantaggio ingegneristico significativo in termini di disponibilità e sicurezza del sistema. Prodotto in Francia secondo rigorosi standard qualitativi europei, funge da punto di prova affidabile e standardizzato che riduce l'errore umano durante le procedure complesse. La sua compatibilità con la serie di spine di prova MMLB crea un ecosistema coerente per gli ingegneri delle utility, consentendo di eseguire il "test a caldo" dei relè senza mettere fuori servizio l'intero feeder. Il sistema di contatti argentati garantisce che, anche dopo anni di inattività, il percorso elettrico rimanga costante, soddisfacendo i rigorosi standard E-E-A-T richiesti per i componenti delle infrastrutture critiche.

FAQ tecniche

Q1: L'MMLG02R1AA0001E è compatibile con le spine di prova GE o Schneider?

A1: La serie MMLG è stata originariamente progettata da Alstom/GEC Alsthom ed è ampiamente compatibile con le spine di prova standard di tipo MMLB utilizzate nelle piattaforme di protezione GE Grid Solutions e Schneider Electric, purché seguano l'impronta standard MMLG.

Q2: Questo blocco di prova viene fornito con il coperchio frontale trasparente?

A2: Sì, la variante "0001E" include generalmente il coperchio frontale trasparente antipolvere. Questo coperchio è essenziale per prevenire il contatto accidentale e mantenere puliti i contatti interni dai contaminanti industriali.

Q3: Posso utilizzare questo blocco per i circuiti di alimentazione ausiliaria in CC?

A3: Certamente. L'MMLG02 è dimensionato per un massimo di 300 V DC, il che lo rende adatto all'isolamento delle bobine di sgancio in CC, dei circuiti di allarme e degli alimentatori ausiliari durante la manutenzione dei relè.

Q4: Qual è la differenza tra MMLG01 e MMLG02?

A4: La differenza principale risiede nel numero di circuiti. L'MMLG01 dispone generalmente di 4 circuiti, mentre l'MMLG02 offre una configurazione ampliata a 7 circuiti (14 poli) per supportare relè di protezione differenziale o di distanza più complessi.
