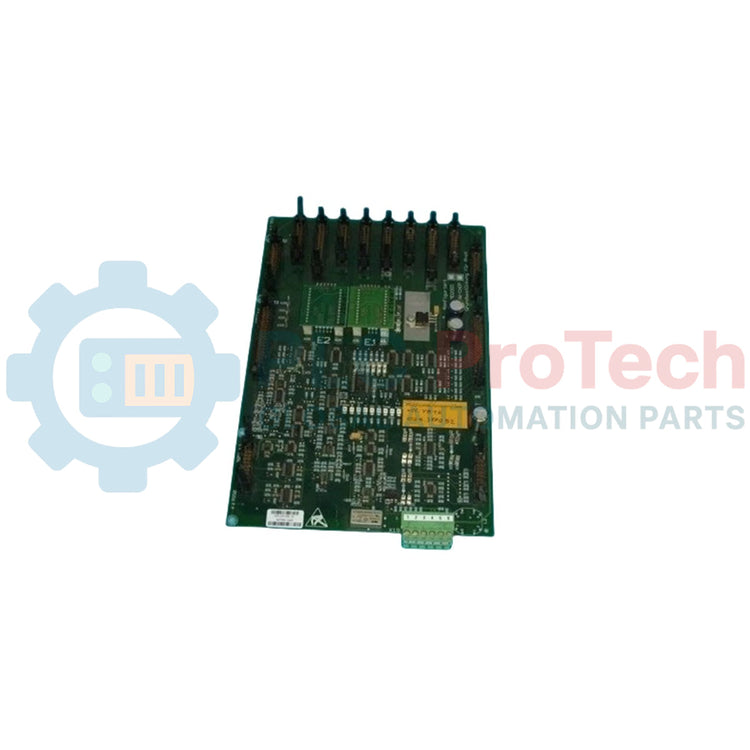

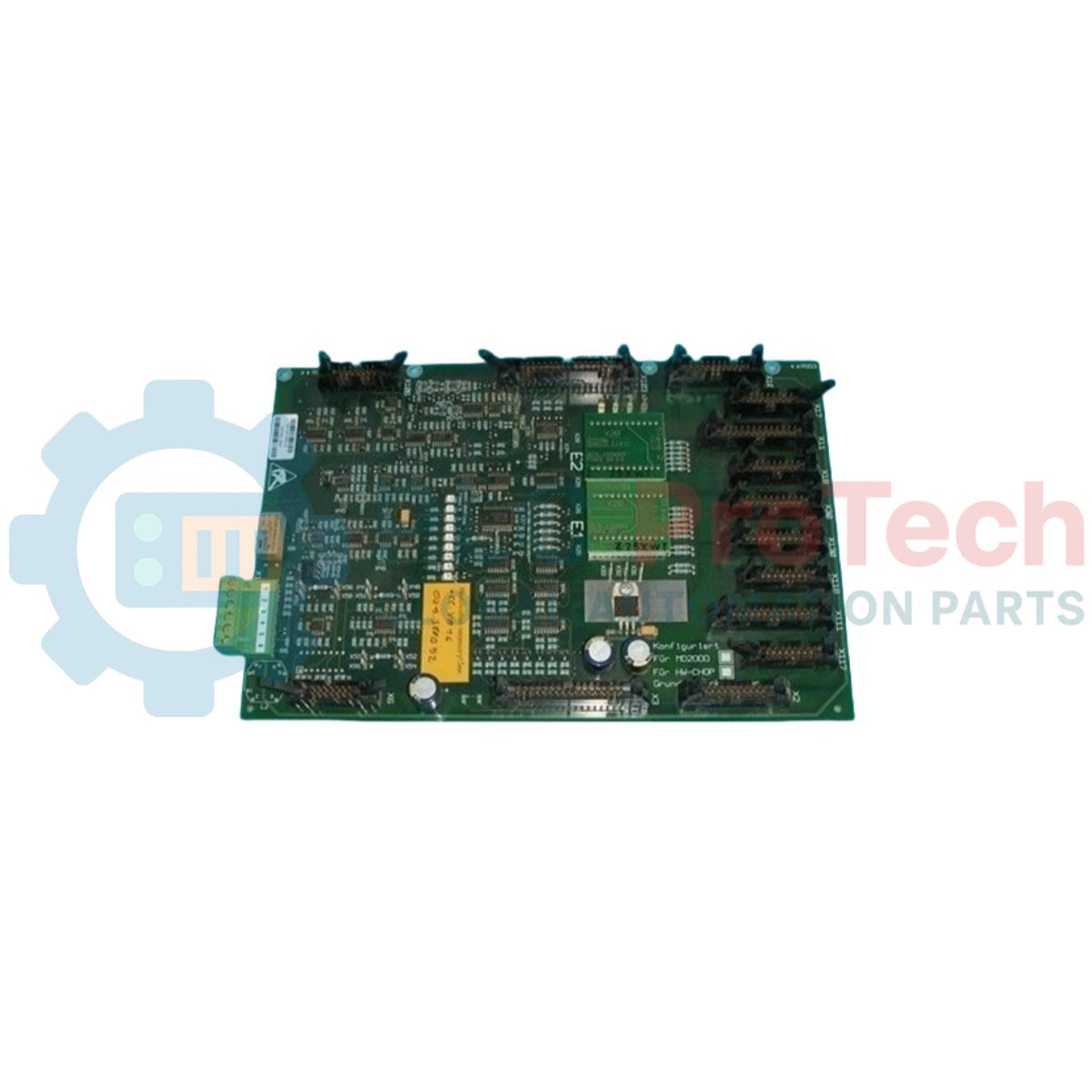

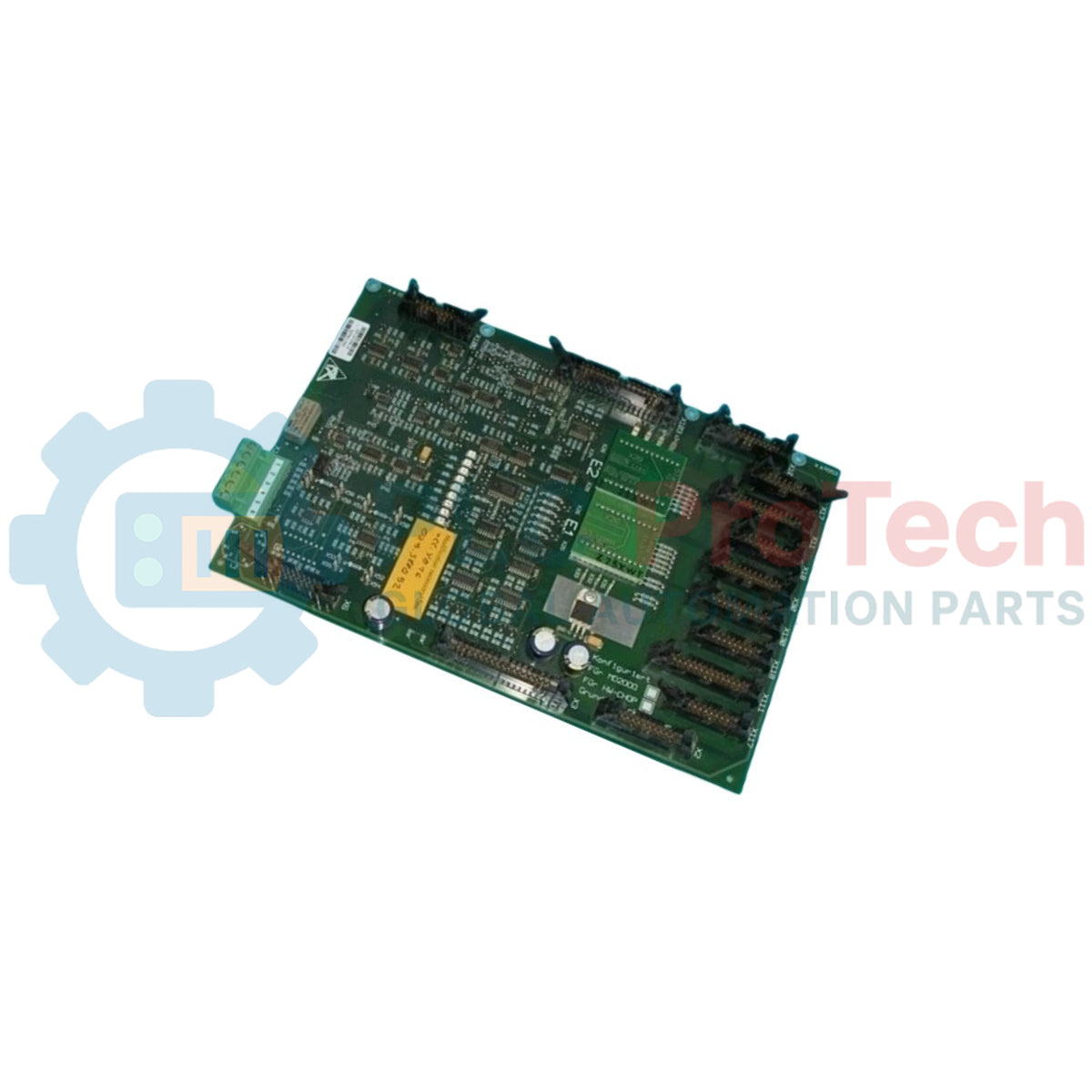

ALSTOM ICC CPRT1 Modulo di interfaccia di controllo

Panoramica del prodotto

Il CPRT1 (CPRT-1) si configura come un modulo di interfaccia per comunicazioni ad alte prestazioni all'interno dell'ecosistema ALSTOM Industrial Control Electronics (ICC). Progettato specificamente per la distribuzione elettrica complessa e l'automazione dei processi industriali, questo modulo facilita lo scambio di dati critici tra i controller e i dispositivi periferici di campo. In ambienti impegnativi come centrali termoelettriche, sottostazioni di grandi dimensioni e raffinerie petrolchimiche, il CPRT1 funge da ponte deterministico, garantendo l'integrità del segnale in meno di un millisecondo. Integrando questo modulo nel framework ALSTOM esistente, gli ingegneri possono ridurre significativamente la latenza del sistema ed eliminare i tempi di inattività non pianificati grazie ai solidi protocolli di correzione degli errori e alle capacità di elaborazione ad alta velocità.

Configurazione tecnica (analisi approfondita)

ALSTOM CPRT1 è progettato con un'architettura hardware modulare che pone l'accento sulla compatibilità elettromagnetica (EMC) e sull'isolamento del segnale. A differenza delle interfacce standard di livello consumer, il CPRT1 utilizza un'avanzata tecnologia di isolamento all'arseniuro di gallio (GaAs) per proteggere i circuiti logici interni dai transitori ad alta tensione comuni nei locali industriali degli apparecchi di commutazione.

• Elaborazione logica: Dispone di un'unità di elaborazione dedicata basata su FPGA che gestisce la conversione dei protocolli in tempo reale senza sovraccaricare la CPU principale.

• Supporto alla ridondanza: Supporta la ridondanza a doppio canale, consentendo il passaggio automatico e senza interruzioni al canale di riserva nelle applicazioni critiche in cui la perdita di dati non è un'opzione.

• Livello di comunicazione: Utilizza principalmente RS-485 ad alta velocità o protocolli proprietari ALSTOM per il backplane, per interfacciarsi con rack I/O e nodi di interfaccia uomo-macchina (HMI).

Specifiche tecniche

Domande frequenti tecniche

D1: Il modulo CPRT1 può essere sostituito a caldo durante il funzionamento del sistema?

R1: Sebbene il modulo disponga di una solida protezione elettrica, si consiglia di disalimentare il rack I/O specifico prima della sostituzione, per evitare contese sul bus o rumore del segnale sul backplane.

D2: Come gestisce il CPRT1 le interferenze del segnale in ambienti ad alta EMI?

R2: L'unità è racchiusa in una schermatura in lega di alluminio di alta qualità e utilizza la trasmissione differenziale per neutralizzare il rumore di modo comune, risultando adatta all'installazione in prossimità di VFD e motori ad alta tensione.

D3: Questo modulo può sostituire le revisioni precedenti della serie CPRT?

R3: Sì, il CPRT1 è progettato per la compatibilità retroattiva con la maggior parte dei sistemi legacy basati su ICC, anche se potrebbe essere necessaria una verifica dell'handshake del firmware tramite il software di configurazione.

Guida all'ingegneria e all'installazione

• Messa a terra e schermatura: Assicurarsi che la guida DIN o il telaio del rack siano collegati a una terra funzionale (FE) dedicata tramite una treccia di rame a bassa impedenza. Per tutte le comunicazioni esterne devono essere utilizzati cavi a doppino intrecciato schermato (STP), per evitare anelli di induzione.

• Gestione termica: Mantenere uno spazio libero minimo di 25 mm sopra e sotto il modulo per consentire la convezione naturale. Negli armadi con temperatura ambiente elevata, il raffreddamento ad aria forzata è obbligatorio per prolungare il tempo medio tra i guasti (MTBF) dei condensatori interni.

• Coppia di serraggio dei collegamenti: Per i collegamenti alla morsettiera, applicare una coppia massima di 0.5 Nm per garantire una connessione a tenuta di gas senza danneggiare i connettori del PCB.

Vantaggi ingegneristici

ALSTOM CPRT1 è progettato per una lunga durata negli ambienti elettrici "sporchi". Il suo PCB è trattato con un rivestimento protettivo conforme di livello professionale, che offre un'eccellente resistenza all'umidità, alla nebbia salina e ai contaminanti chimici presenti nell'aria. Inoltre, il modulo viene sottoposto a rigorosi test di vibrazione per garantirne la stabilità nelle applicazioni dell'industria pesante, come i trasportatori minerari e i pannelli di controllo delle turbine, dove la risonanza meccanica è un fattore costante.
