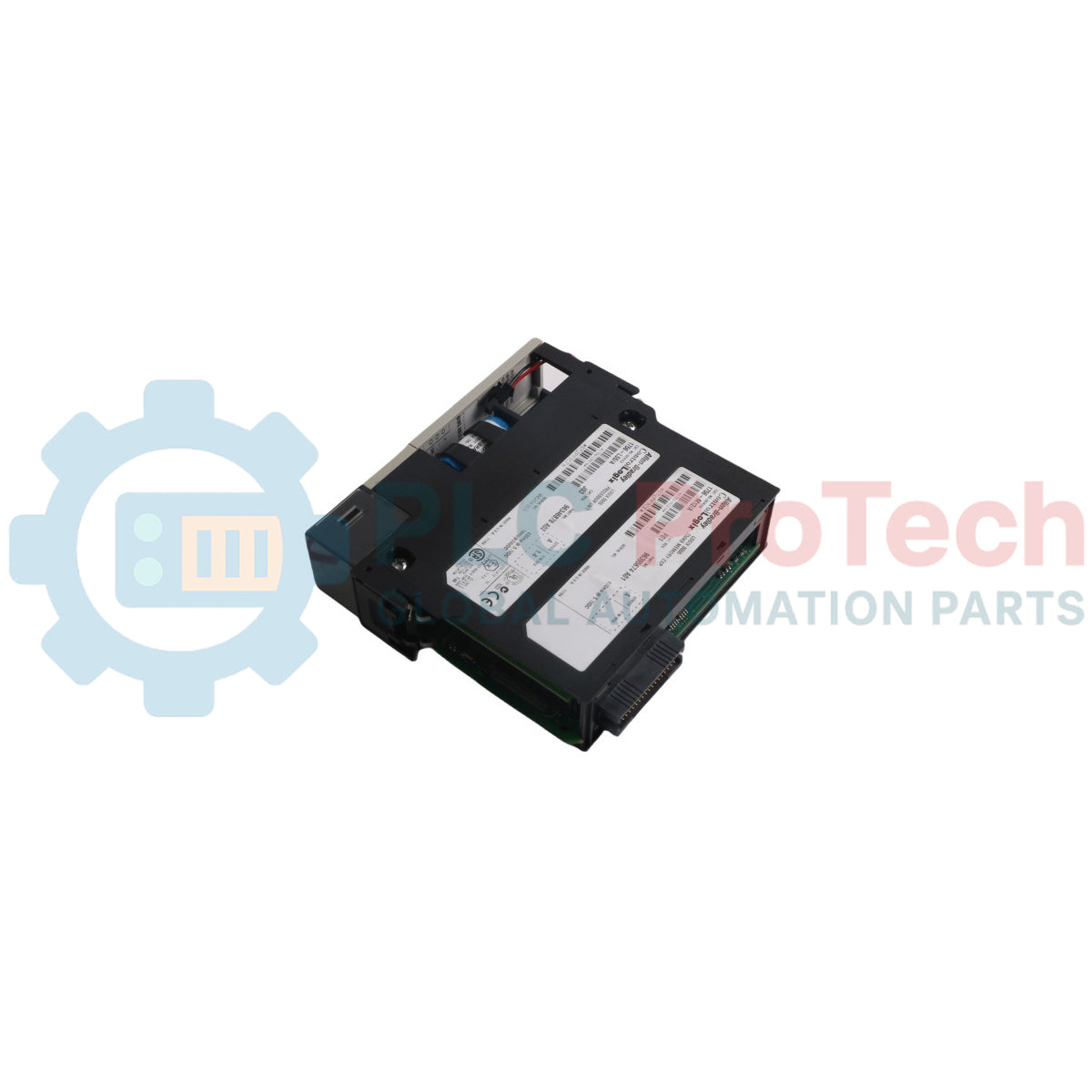

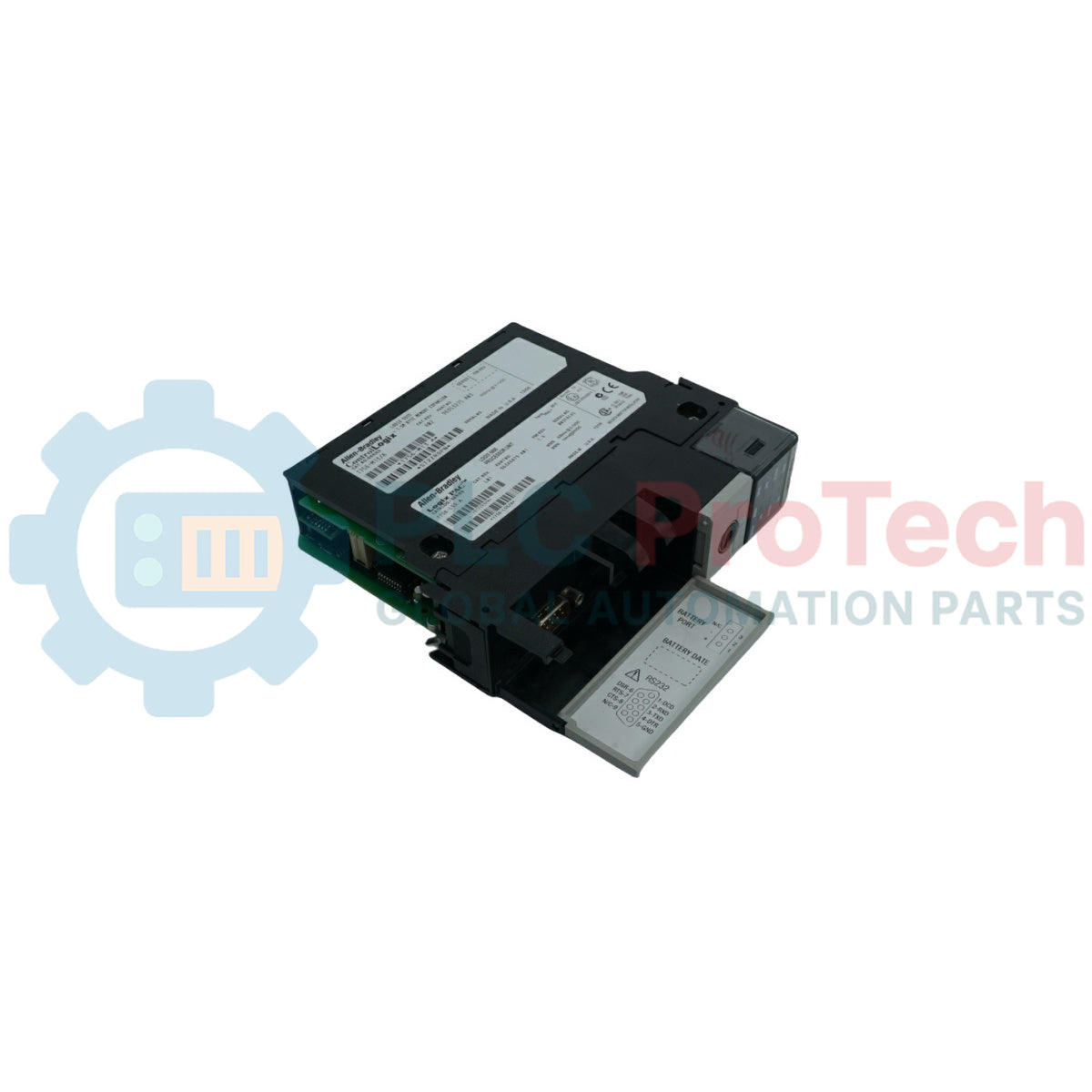

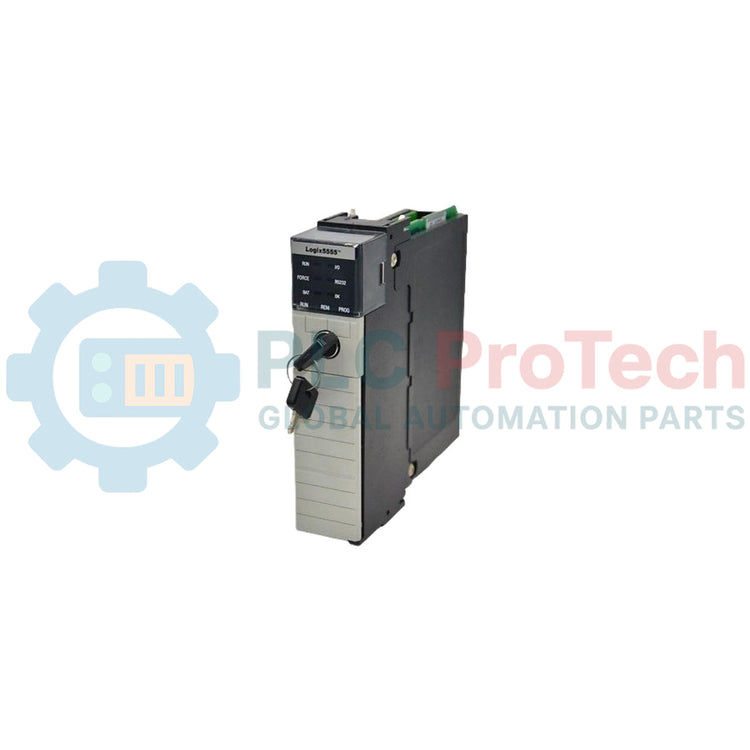

1756-L55M14 Allen-Bradley ControlLogix 5555 Processore (1.5 MB)

Panoramica del prodotto e tradizione dell'informatica industriale

Il 1756-L55M14 (1756L55M14) è un'unità di elaborazione centrale robusta e ad alte prestazioni della famiglia ControlLogix 5555 . È stato progettato per gestire attività di controllo complesse nell'era della prima Integrated Architecture, fungendo da ponte tra l'automazione legacy e i moderni sistemi basati su Ethernet. Grazie a 1.5 MB di memoria utente, questo controllore è ideale per applicazioni di dimensioni medio-grandi che richiedono un monitoraggio esteso dei dati, calcoli complessi in virgola mobile e controllo del movimento coordinato. Il 1756-L55M14 utilizza un design di memoria modulare (M14), consentendo un'esecuzione affidabile dei programmi in settori che vanno dall'assemblaggio automobilistico al confezionamento farmaceutico ad alto volume.

Architettura hardware e gestione della memoria

Il 1756-L55M14 è un processore basato su chassis che occupa uno slot in un rack 1756 ControlLogix. La sua architettura è progettata per un'esecuzione deterministica della logica e comunicazioni ad alta velocità sul backplane.

• Memoria utente (1.5 MB): Il suffisso "M14" identifica lo specifico modulo di memoria non volatile installato. Questa capacità consente di gestire una quantità considerevole di logica di programma e dati dei tag.

• Memoria non volatile: Compatibile con i moduli di memoria di espansione 1756-M1, -M2 e -M3 . Per il backup permanente, supporta le batterie al litio 1756-BA1 o 1756-BA2 per mantenere il contenuto della RAM volatile durante lo spegnimento.

• Sistema operativo multitasking: Supporta più task con priorità diverse, inclusi task continui, periodici e basati su eventi, garantendo che i cicli di controllo critici non vengano ritardati dalle comunicazioni in background.

• Interfaccia seriale: Include una porta RS-232 (DF1/DH-485) integrata, che consente il collegamento diretto per la programmazione locale, l'interfacciamento HMI o la comunicazione tramite modem.

Specifiche tecniche

FAQ tecnica integrata

Qual è la differenza tra i processori 1756-L55 e i più recenti 1756-L6x?

La serie 1756-L55 utilizza un modulo di memoria fisicamente separato (come l'M14) che viene inserito nella scheda del processore, mentre la serie 1756-L6x (5560) dispone di memoria integrata sulla scheda. L'L55 si affida inoltre a una batteria per la conservazione della RAM, mentre i modelli più recenti utilizzano moduli di accumulo energetico (ESM) e memoria flash interna.

Come posso cancellare un LED "OK rosso fisso" su questo processore?

Una spia OK rossa fissa indica generalmente un guasto hardware non recuperabile. Tuttavia, è possibile tentare di spegnere e riaccendere l'alimentazione ed eseguire un ripristino di fabbrica rimuovendo la batteria e cortocircuitando i terminali della batteria sul processore (a dispositivo spento) per cancellare la memoria. Se la spia rossa persiste dopo una nuova installazione del firmware, l'unità potrebbe richiedere una riparazione hardware.

Il 1756-L55M14 è compatibile con la versione più recente di Studio 5000?

La serie 1756-L55 è supportata fino a RSLogix 5000 versione 16. Non è compatibile con la versione 17 o successive (incluso Studio 5000). Per la compatibilità con i software moderni è necessaria la migrazione alla serie 1756-L7x o L8x.

Protocolli di progettazione e installazione

• Manutenzione della batteria: La batteria 1756-BA1 deve essere sostituita ogni anno. Se il LED "BATT" si accende, si hanno circa due settimane per sostituire la batteria prima che il programma contenuto nella RAM volatile vada perso durante un ciclo di spegnimento e riaccensione.

• Gestione del firmware: Assicurarsi che la revisione del firmware (ad esempio, v15 o v16) corrisponda alla versione di RSLogix 5000 utilizzata per il progetto. Un firmware non corrispondente impedirà al processore di entrare in modalità "Run".

• Scariche elettrostatiche (ESD): Quando si maneggia il 1756-L55M14, in particolare durante l'installazione o la rimozione del modulo di memoria M14, utilizzare sempre un braccialetto antistatico ESD. I circuiti CMOS interni sono altamente sensibili all'elettricità statica e possono essere danneggiati permanentemente da scariche invisibili.

Vantaggi ingegneristici

Il 1756-L55M14 rimane un componente fondamentale per la manutenzione dei sistemi legacy. Il suo approccio alla memoria modulare consente facili aggiornamenti; un processore "M12" può essere aggiornato a "M14" semplicemente sostituendo la scheda di memoria. Supportando l'intera gamma di istruzioni Logix5000, inclusi i Sequential Function Charts (SFC) e il testo strutturato, offre sofisticate funzionalità di controllo che erano molto avanti rispetto ai loro tempi. Per gli impianti che desiderano mantenere le installazioni ControlLogix esistenti senza correre il rischio di una revisione completa del sistema di controllo, il 1756-L55M14 offre il perfetto equilibrio tra capacità di memoria e comprovata affidabilità industriale.
