177313-02-02-00 | Bently Nevada | TK-3e ad azionamento elettrico

Descrizione del prodotto e finalità operativa

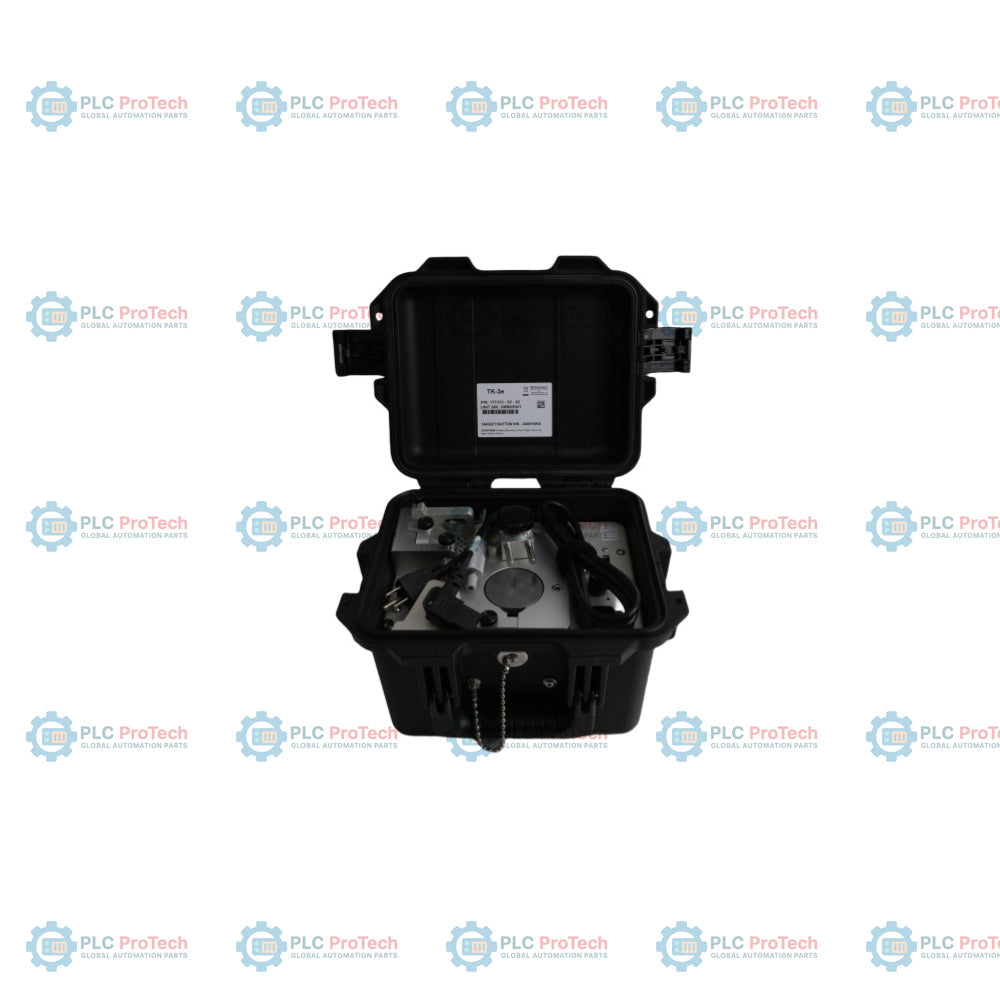

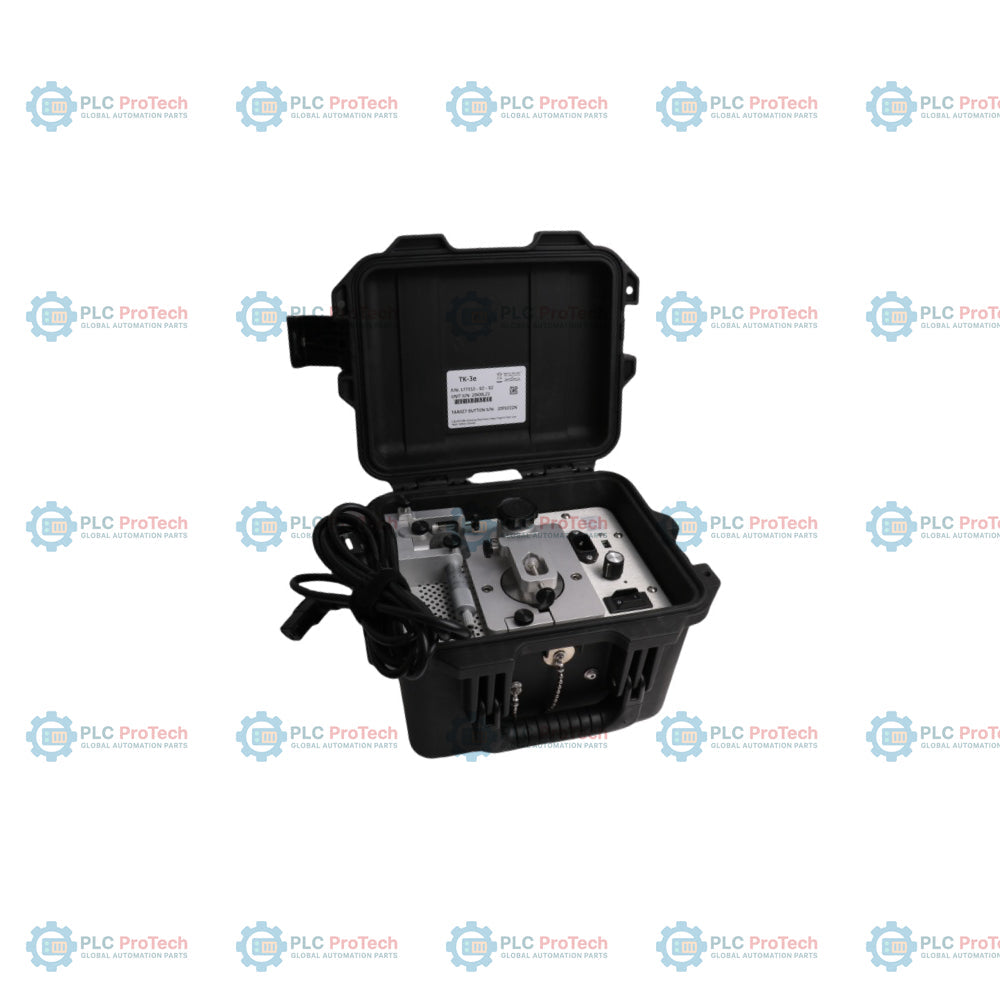

Il Bently Nevada 177313-02-02-00, identificato anche come modello 177313-02-02-00 TK-3e, è un kit elettrico per il test dei sistemi di prossimità, progettato per simulare la vibrazione dinamica dell'albero e la posizione statica ai fini della verifica dei sistemi di monitoraggio industriale. Questa strumentazione di precisione calibra i monitor di protezione dei macchinari Bently Nevada e verifica l'integrità operativa dell'intero circuito del trasduttore di prossimità prima della messa in servizio o durante le fermate periodiche di manutenzione. Utilizzato ampiamente nelle raffinerie petrolchimiche, nelle centrali termoelettriche e negli impianti di propulsione marittima, il TK-3e fornisce il riferimento fisico preciso necessario per confermare la linearità del trasduttore e l'accuratezza della lettura del monitor. Facilitando la verifica sistematica dei sensori di vibrazione critici, questo sistema riduce il rischio di guasti catastrofici delle macchine rotanti e di costosi arresti imprevisti dell'impianto.

Analisi del suffisso

La designazione del codice componente 177313-02-02-00 definisce con precisione la configurazione hardware funzionale, l'alimentazione e la conformità normativa regionale dello standard portatile di calibrazione:

• Opzione unità di misura (02): Configurata con scale di misurazione metriche sul micrometro del mandrino (calibrato da 0 a 25,4 mm).
• Opzione tipo di cavo di alimentazione (02): Dotata di una configurazione del cavo di alimentazione conforme agli standard europei e compatibile con le reti elettriche regionali.
• Opzione approvazioni degli enti (00): Opzione standard senza certificati specifici per aree pericolose o approvazioni di enti.

Parametri meccanici ed elettrici

Domande frequenti di ingegneria

D: Il supporto universale della sonda può accettare contemporaneamente sonde da 8 mm e 11 mm?

R: Il supporto universale della sonda, sia sul micrometro del mandrino sia sul gruppo a braccio oscillante, si regola per fissare singole sonde con diametro compreso tra 5 mm e 19 mm. Durante le procedure di calibrazione accoglie una sola sonda alla volta, per garantire la concentricità con il target o la piastra oscillante.

D: Perché il materiale della piastra oscillante è specificato come acciaio legato AISI 4140?

R: Le sonde di prossimità Bently Nevada utilizzano la tecnologia a correnti parassite, sensibile alla composizione chimica e alle proprietà magnetiche del materiale target. L'acciaio legato AISI 4140 corrisponde alle caratteristiche elettriche degli alberi standard delle macchine industriali, garantendo che il target si comporti in modo identico ai componenti reali dell'impianto.

D: È necessario un oscilloscopio esterno per controllare l'uscita di vibrazione dinamica del kit di test?

R: No. Utilizzando il fattore di scala assoluto della sonda di prossimità in prova insieme alla lettura della tensione CC effettuata con un multimetro digitale standard, l'operatore può regolare con precisione l'ampiezza della vibrazione meccanica.

Funzionamento sul campo e linee guida di sicurezza

• Calibrazione della linearità statica (tensione di gap): Per controllare la calibrazione del trasduttore di prossimità, fissare la sonda nel supporto universale del micrometro del mandrino. Avanzare il target verso la punta della sonda fino a stabilire il contatto fisico, quindi azzerare il micrometro. Allontanare la sonda con incrementi metrici precisi (ad esempio, passi da 0,25 mm), registrando la tensione di uscita del Proximitor Sensor a ogni intervallo mediante un voltmetro digitale, per tracciare la linearità del sistema sull'intervallo lineare di 10.0 VDC.
• Simulazione della vibrazione dinamica: Quando si utilizza la piastra oscillante ad azionamento elettrico per calibrare i monitor di vibrazione, posizionare la sonda tramite il gruppo a braccio oscillante sopra la piastra oscillante. Regolare il comando della velocità variabile per aumentare la velocità del motore nell'intervallo da 0 a 5000 cpm, in modo da corrispondere alle normali velocità operative della macchina. Verificare i punti di intervento degli allarmi di avviso e di pericolo del monitor rispetto allo spostamento meccanico fisico.
• Protezione dell'interfaccia del target: Verificare sempre che le superfici del pulsante target e della piastra oscillante siano pulite, prive di pellicole d'olio e non danneggiate prima di avviare un ciclo di calibrazione. Graffi o danni meccanici sulla superficie target in acciaio AISI 4140 introducono errori di eccentricità elettrica che alterano le letture del sensore.
• Configurazione dell'alimentazione elettrica: Assicurarsi che la tensione della linea di ingresso corrisponda alle specifiche del cavo di alimentazione europeo (190-250 Vac). Il collegamento dell'unità a un'infrastruttura elettrica incompatibile danneggerà i circuiti interni di controllo della velocità del motore elettrico e comprometterà l'integrità del circuito di test.
