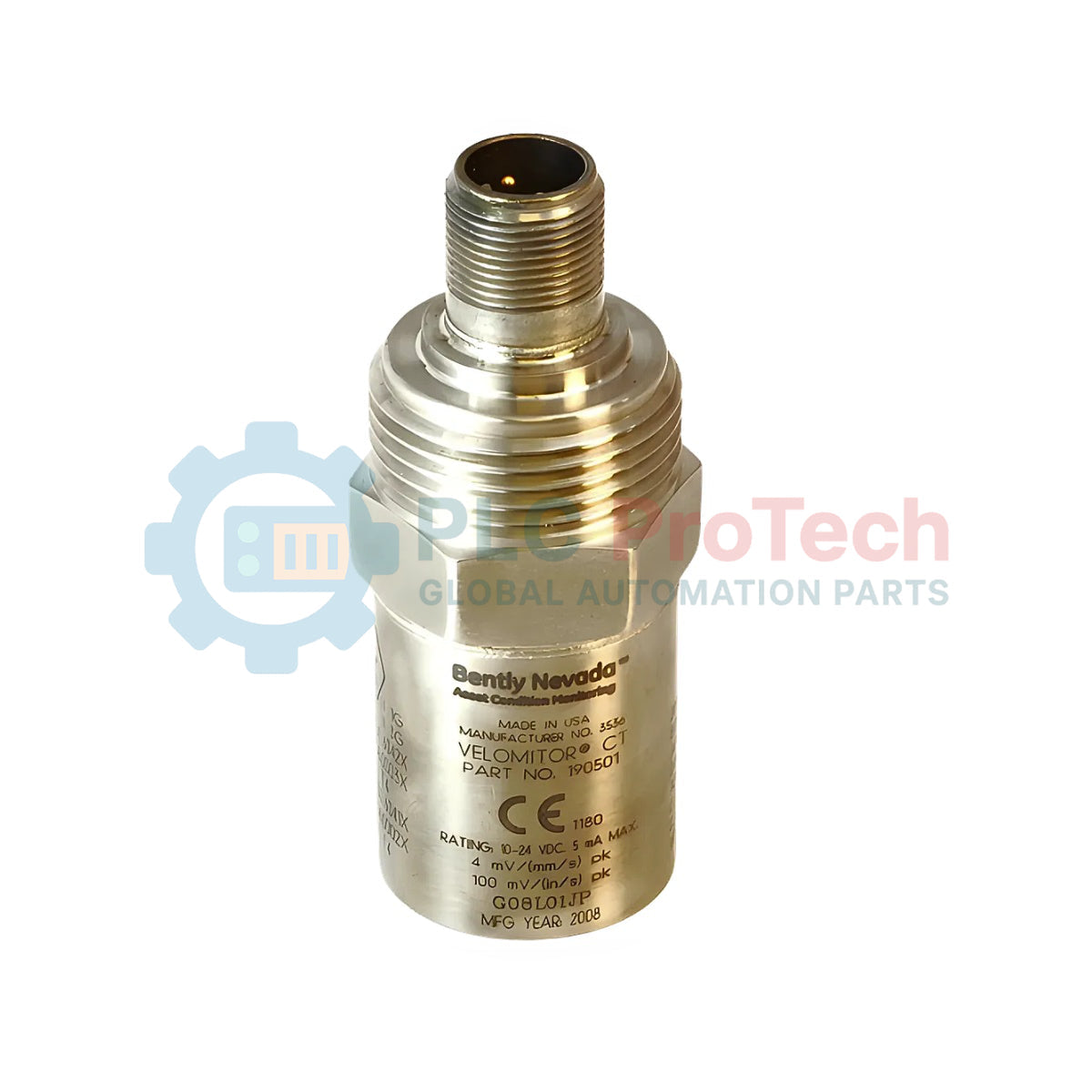

190501-07-00-CN Bently Nevada Trasduttore di velocità Velomitor CT

Panoramica del prodotto

Il 190501-07-00-CN Velomitor CT (Cooling Tower) è un trasduttore specializzato di velocità sismica progettato specificamente per gli ambienti difficili e carichi di umidità delle torri di raffreddamento industriali e degli scambiatori di calore raffreddati ad aria. A differenza degli accelerometri standard, il Velomitor CT integra circuiti interni allo stato solido che integrano l'accelerazione in un segnale di velocità, fornendo una misurazione diretta della gravità delle vibrazioni in conformità agli standard ISO.

Questo trasduttore eccelle nel rilevamento di allentamenti meccanici, problemi di ingranamento e squilibri delle pale dei ventilatori alle basse frequenze tipiche dei sistemi di trasmissione delle torri di raffreddamento. Montando direttamente il 190501 sui riduttori o sugli alloggiamenti dei motori dei ventilatori, gli ingegneri dell'affidabilità ottengono un segnale ad alta fedeltà da 3,94 mV/mm/s (100 mV/in/s), altamente resistente alle interferenze elettromagnetiche (EMI) generate dai grandi avviatori dei motori e dagli azionamenti a frequenza variabile (VFD).

Configurazione tecnica

La nomenclatura 190501-07-00-CN definisce un robusto pacchetto hardware ottimizzato per il montaggio industriale per impieghi gravosi e la conformità alle normative di sicurezza regionali.

Opzione hardware di montaggio (07)

L'opzione 07 offre un perno a piastra (da 3/8-24 a 3/8-24). Questo perno di montaggio per impieghi gravosi assicura un accoppiamento meccanico rigido tra la base del trasduttore e la superficie della macchina. Un collegamento sicuro è fondamentale per la trasmissione accurata delle componenti di vibrazione ad alta frequenza all'elemento sensibile interno.

Opzione di collegamento (00)

La configurazione 00 utilizza l'interfaccia di collegamento standard del settore MIL-C-5015. Questo connettore filettato a 2 pin offre una tenuta robusta e resistente all'umidità quando viene abbinato a un gruppo cavi Bently Nevada compatibile, garantendo la continuità del segnale anche nelle aree "plenum" ad alta umidità delle torri di raffreddamento.

Opzione di approvazione dell'ente (CN)

La designazione CN conferma che questa unità dispone di certificazioni globali e regionali per aree pericolose. Soddisfa gli standard ATEX/IECEx e include specificamente la marcatura cinese NEPSI , rendendola obbligatoria per le installazioni antideflagranti nei settori petrolchimico e della generazione di energia in Cina.

Specifiche tecniche

Vantaggi ingegneristici

La serie Velomitor CT offre vantaggi distintivi in termini di robustezza per i macchinari ausiliari:

• Resistenza alla corrosione: Il corpo in acciaio inossidabile 316L resiste agli effetti corrosivi dell'acqua di raffreddamento trattata chimicamente e dell'aria costiera ricca di sale.

• Integrazione interna: Convertendo l'accelerazione in velocità all'interno del sensore stesso, il 190501 elimina il "rumore" e gli errori di sfasamento spesso introdotti quando l'integrazione viene eseguita a livello del monitor o del PLC.

• Uscita standardizzata: L'uscita da 100 mV/in/s è compatibile con quasi tutti i moderni sistemi di monitoraggio delle vibrazioni, inclusi i moduli Bently Nevada 3500/42M e i sistemi Trendmaster.

Guida all'installazione e alla manutenzione

Un montaggio preciso è la base di dati affidabili sulla velocità nei sensori sismici.

Preparazione della superficie

Assicurarsi che la superficie di montaggio sia piana entro 0.03 mm (0.001 in) e abbia una rugosità superficiale di almeno 3.2 µm (125 µin). Applicare un leggero strato di grasso al silicone o cera di montaggio sulle filettature per migliorare l'accoppiamento meccanico e la risposta in frequenza.

Requisiti di coppia

Serrare il 190501-07-00-CN a una coppia di 4.5 N·m (40 in·lb). Un serraggio insufficiente fa "vibrare" il sensore, creando falsi picchi ad alta frequenza, mentre un serraggio eccessivo può danneggiare il cristallo sensibile interno o il prigioniero di montaggio.

Cablaggio e messa a terra

Il Velomitor CT utilizza un sistema a 2 fili (Segnale e Comune). Utilizzare sempre cavi schermati a doppino intrecciato. Collegare la schermatura a terra solo sul lato del monitor/PLC per evitare loop di massa, una fonte comune di rumore a 50/60 Hz nelle applicazioni con torri di raffreddamento.

Domande frequenti tecniche

Q1: In cosa differisce la versione "CT" da un Velomitor 330500 standard?

A1: Il Velomitor CT 190501 è specificamente tarato per le gamme di frequenza inferiori e le ampiezze di vibrazione più basse presenti nei gruppi ventilanti delle torri di raffreddamento. Offre una risposta in frequenza più ampia alle basse frequenze, fino a 1.5 Hz, rispetto ai sensori di velocità standard.

Q2: Qual è l'importanza dell'omologazione "CN" per il mio progetto?

A2: Se la struttura si trova in Cina o richiede la certificazione NEPSI per la conformità assicurativa, è necessario il suffisso "CN". Garantisce che le proprietà antideflagranti del sensore siano state verificate dai laboratori nazionali cinesi, oltre che secondo gli standard ATEX/IECEx.

Q3: Questo sensore può essere montato orizzontalmente o verticalmente?

A3: Sì. Il Velomitor CT 190501 è un sensore omnidirezionale. È possibile montarlo in qualsiasi orientamento - verticale, orizzontale o inclinato - senza influire sulla sensibilità o sull'accuratezza della misurazione della velocità.

Q4: Il connettore MIL-C-5015 è impermeabile?

A4: Il connettore è sigillato ermeticamente al corpo del sensore. Tuttavia, per la massima durata nelle torri di raffreddamento, consigliamo di utilizzare un kit di impermeabilizzazione a manicotto o una connessione a conduit sigillata sul giunto tra cavo e sensore.
