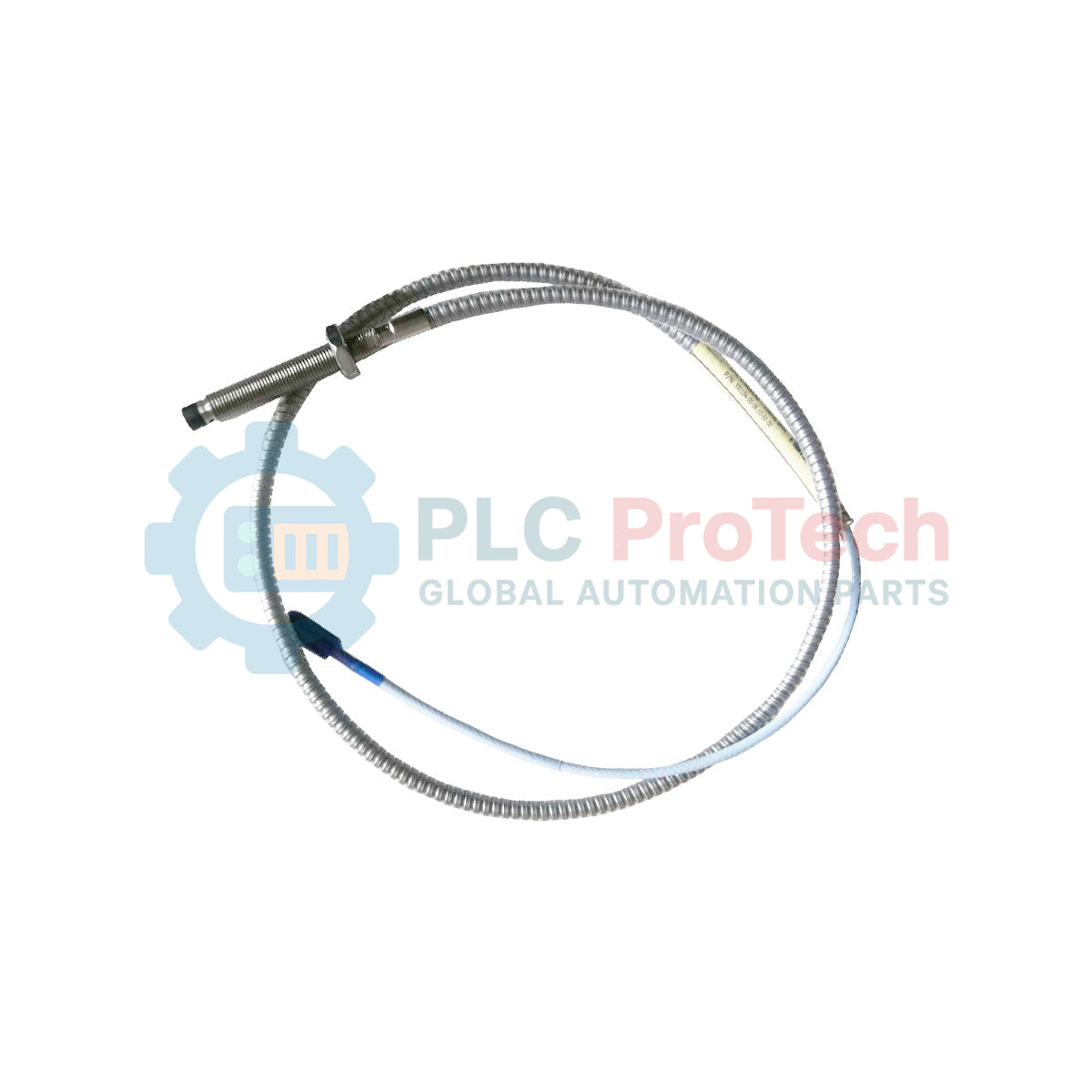

330104-00-03-20-02-CN Bently Nevada 3300 XL Sonda di prossimità da 8 mm

Panoramica del prodotto

La sonda di prossimità 330104-00-03-20-02-CN 3300 XL da 8 mm rappresenta lo standard del settore per le misurazioni senza contatto dello spostamento nei macchinari rotanti ad alta velocità. In quanto componente essenziale dell'ecosistema Bently Nevada per il monitoraggio delle condizioni degli asset, questo sensore a correnti parassite monitora le vibrazioni radiali, la posizione assiale e la velocità nelle macchine con cuscinetti a film fluido.

Il sensore funziona generando un campo elettromagnetico che rileva la distanza precisa tra la punta della sonda e l'albero target. Questa architettura "senza contatto" garantisce un'usura meccanica nulla, offrendo affidabilità a lungo termine per turbine a vapore, compressori centrifughi e pompe di grandi dimensioni. Il design robusto riduce al minimo la deriva termica e mantiene una risposta ad alta frequenza, consentendo agli ingegneri di rilevare anomalie sottili dell'albero prima che si aggravino fino a causare guasti catastrofici.

Configurazione tecnica

La stringa del modello 330104-00-03-20-02-CN segue una logica modulare specifica definita da Bently Nevada per soddisfare requisiti meccanici precisi:

Lunghezza non filettata (00)

Questa opzione specifica 0 mm di lunghezza non filettata. L'intero corpo è filettato, consentendo la massima flessibilità nella regolazione della profondità della sonda all'interno di una staffa di montaggio o di un alloggiamento.

Lunghezza complessiva del corpo (03)

La sonda presenta una lunghezza totale del corpo di 30 mm. Questo formato compatto è adatto agli spazi di installazione ristretti in cui la distanza tra il corpo della macchina e l'albero è limitata.

Lunghezza totale (20)

La sonda include un cavo integrato con una lunghezza totale di 2,0 metri (6,6 piedi). Questa lunghezza deve corrispondere alla calibrazione del sensore Proximitor® per garantire l'integrità del segnale e un'uscita lineare accurata.

Tipo di connettore e cavo (02)

Questa configurazione utilizza il connettore coassiale miniaturizzato ClickLocTM e un cavo standard. Il meccanismo ClickLoc™ previene la disconnessione accidentale dovuta alle vibrazioni della macchina e non richiede utensili speciali per un fissaggio sicuro.

Approvazioni degli enti (CN)

Il suffisso CN indica le approvazioni specifiche per il mercato cinese. Garantisce la conformità agli standard di sicurezza locali e alle certificazioni per aree pericolose richieste per l'impiego industriale in Cina.

Specifiche tecniche

Guida all'installazione

La corretta installazione determina la precisione dell'intero sistema di strumentazione per la supervisione delle turbine (TSI). Gli ingegneri devono dare priorità ai seguenti passaggi:

Calibrazione della tensione di Gap

Prima di serrare la sonda, il tecnico deve impostare il "Gap". Collegare la sonda al Proximitor® e regolare la distanza finché la tensione di uscita CC non raggiunge circa -10,0 VCC . In questo modo la sonda si trova al centro del suo intervallo lineare.

Gestione dei cavi

Mantenere un raggio di curvatura minimo di 25,4 mm (1,0 pollice) per il cavo coassiale. Le pieghe brusche danneggiano la schermatura interna, causando "rumore" del segnale o falsi interventi per vibrazione.

Tenuta ambientale

Utilizzare sempre una scatola terminale o un condulet per proteggere i connettori ClickLoc™ da olio, umidità e detriti. Sebbene la punta della sonda sia resistente, l'interfaccia del connettore rimane il punto più vulnerabile al degrado del segnale.

Vantaggi ingegneristici

Resistenza agli ambienti difficili

Il modello 330104-00-03-20-02-CN offre prestazioni eccellenti in presenza di lubrificanti sintetici e alte temperature. La punta della sonda in Ryton® e il corpo in acciaio inossidabile resistono alla corrosione chimica, garantendo una durata del sensore pari a quella della macchina monitorata.

Integrazione TSI senza interruzioni

Questa sonda si integra direttamente con i sistemi di monitoraggio della serie 3500. Fornisce i dati ad alta fedeltà necessari per la diagnostica avanzata, inclusi i grafici orbitali e i diagrammi di Bode, essenziali per identificare crepe nell'albero o disallineamenti dei cuscinetti.

Affidabilità ClickLoc™

I connettori ClickLoc™ placcati in oro risolvono i problemi di "connessione allentata" comuni nei modelli precedenti della serie 7200. Questo meccanismo di bloccaggio garantisce un'impedenza elettrica costante, fondamentale per mantenere il fattore di scala di 200 mV/mil.

FAQ tecniche

Q1: Posso utilizzare questa sonda da 2,0 metri con un Proximitor da 5,0 metri?

A1: No. La lunghezza totale del sistema (sonda + cavo di prolunga) deve corrispondere alla calibrazione del Proximitor (in genere 5 m o 9 m). L'utilizzo di una sonda da 2,0 m in un sistema da 5,0 m senza il cavo di prolunga corretto causerà enormi errori di calibrazione.

Q2: Qual è il vantaggio specifico del suffisso di omologazione "CN"?

A2: Il suffisso CN indica che l'hardware soddisfa specifici standard normativi cinesi per la protezione contro le esplosioni e la sicurezza intrinseca. È funzionalmente identico alle sonde 3300 XL standard, ma include la documentazione necessaria per il funzionamento legale in Cina.

Q3: Come posso sapere se la punta della sonda è danneggiata?

A3: Ispezionare la punta in Ryton® per verificare la presenza di crepe o profonde rigature. Dal punto di vista elettrico, è possibile controllare la resistenza; una sonda standard da 8 mm 3300 XL dovrebbe presentare una resistenza compresa tra 4,0 Ω e 8,0 Ω tra il conduttore centrale e la schermatura esterna.

Q4: La sonda da 8 mm 3300 XL è compatibile con i monitor delle serie 3300 precedenti?

A4: Sì, la serie 3300 XL è retrocompatibile. Offre prestazioni migliorate e una maggiore stabilità termica, mantenendo le stesse caratteristiche elettriche della precedente serie 3300.
