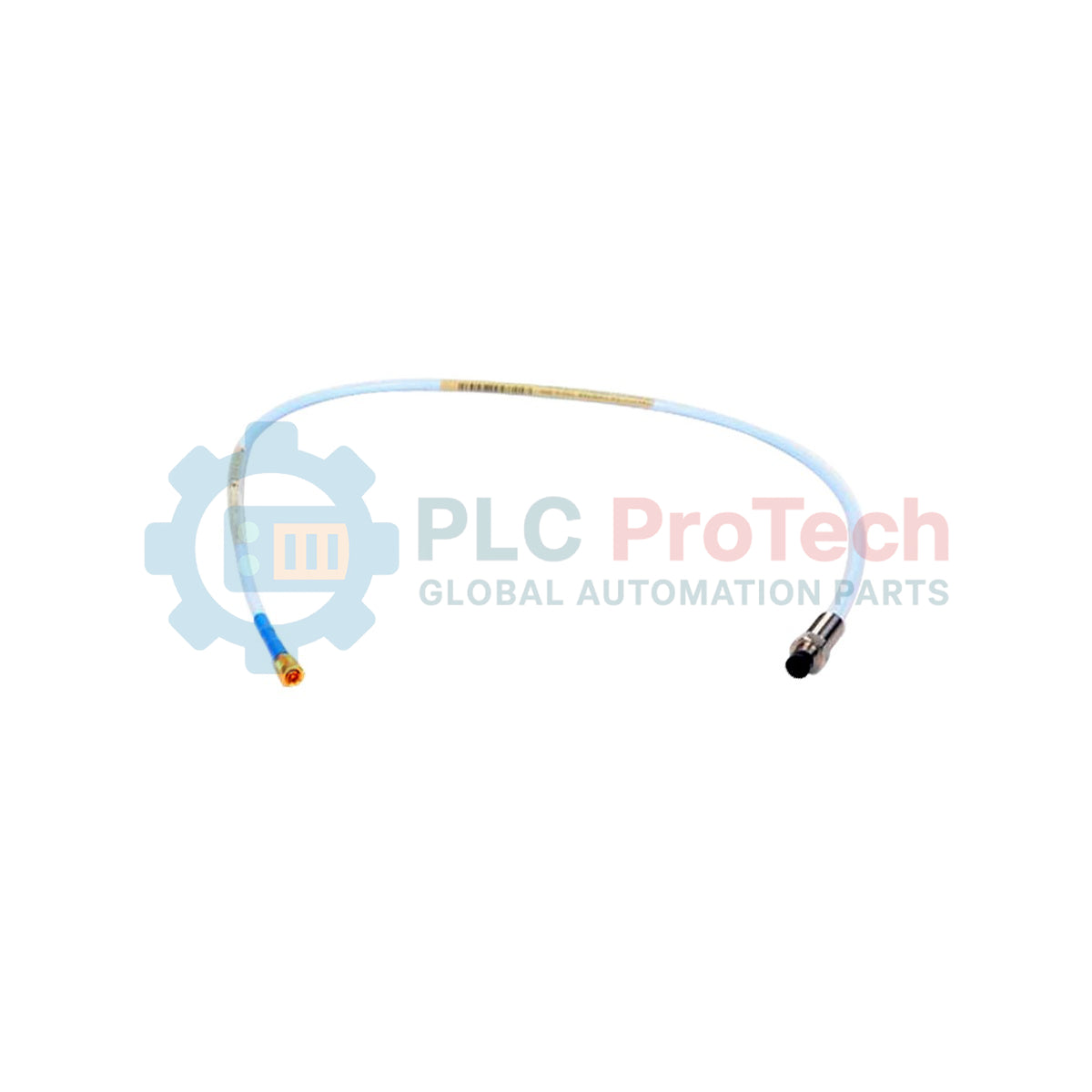

330105-00-32-05-02-00 Bently Nevada 3300 XL Sonda di prossimità con montaggio inverso da 8 mm

Panoramica del prodotto

Il modello  330105-00-32-05-02-00  appartiene alla famiglia Bently Nevada 3300 XL 8mm ad alte prestazioni, progettata specificamente come soluzione con  montaggio inverso . Questa configurazione è adatta ai requisiti speciali di alloggiamento industriale in cui la sonda deve essere installata attraverso il diametro interno di una guaina o di un alloggiamento di montaggio. Svolge un ruolo fondamentale nella strumentazione di supervisione delle turbine (TSI), fornendo misurazioni senza contatto dello spostamento per il monitoraggio delle vibrazioni radiali e della posizione assiale.

Progettata per i macchinari rotanti più esigenti, comprese le turbine a vapore e i compressori ad alta pressione, questa sonda utilizza una tecnologia avanzata a correnti parassite. La punta in  PPS (solfuro di polifenilene)  e l'alloggiamento in  acciaio inossidabile  garantiscono che l'unità mantenga un segnale lineare di 200 mV/mil anche quando è immersa nell'olio lubrificante caldo o esposta a vapore ad alta velocità. Rilevando i minimi movimenti dell'albero, il modello 330105 facilita la manutenzione predittiva e previene costosi fermi macchina non pianificati.

Configurazione tecnica

Il codice del modello 330105-00-32-05-02-00 definisce un ingombro meccanico specifico ottimizzato per il montaggio interno nella macchina.

Alloggiamento con montaggio inverso (00-32)

La configurazione specifica un corpo standard con montaggio inverso. A differenza delle sonde standard con montaggio "diretto", il design con montaggio inverso consente di fissare la sonda all'interno di un alloggiamento filettato 3/8-24 o di una guaina per sonda Bently Nevada, facilitando la regolazione della distanza dall'esterno della macchina.

Lunghezza totale (05)

L'opzione  05 fornisce una lunghezza del cavo di  0.5 metri (1.6 piedi) . Questo cavetto a coda di maiale di breve lunghezza è ideale per installazioni in cui il Proximitor® o la giunzione del cavo di prolunga si trova immediatamente adiacente alla carcassa della macchina, riducendo il rischio di impigliamento del cavo e di interferenze elettriche.

Tipo di connettore (02)

Questa sonda è dotata del  connettore coassiale Miniature ClickLoc™. Questa interfaccia con bloccaggio e placcatura in oro elimina i problemi di affidabilità associati ai connettori filettati standard. Resiste all'allentamento causato dalle vibrazioni ad alta frequenza comuni sui piani delle turbine.

Approvazione dell'ente (00)

Il 00 La designazione indica che non sono state selezionate approvazioni specifiche per aree pericolose regionali. Ciò la rende una scelta conveniente per applicazioni industriali generiche o luoghi in cui sono sufficienti classificazioni di sicurezza elettrica "standard".

Specifiche tecniche

Vantaggi ingegneristici

La serie 330105 offre vantaggi esclusivi agli ingegneri di impianto e ai team di manutenzione:

• Design per l'accesso interno: L'architettura con montaggio inverso consente di sostituire la sonda e regolare il gap in alloggiamenti complessi dove una sonda filettata standard non può arrivare.

• Tenuta superiore: La punta in PPS è legata chimicamente all'involucro in acciaio inossidabile, creando una tenuta a prova di perdite che impedisce all'olio o al gas di processo di migrare attraverso il corpo della sonda fino al condotto del cavo.

• Stabilità termica: La tecnologia 3300 XL di Bently Nevada riduce al minimo la "deriva termica", garantendo che le letture delle vibrazioni rimangano accurate anche durante il passaggio della macchina dall'avviamento a freddo alla temperatura operativa di picco.

Guida all'installazione e alla manutenzione

La corretta installazione di una sonda con montaggio inverso è fondamentale per l'accuratezza del segnale e la durata dell'hardware.

Regolazione del gap della sonda

Installare la sonda nell'alloggiamento con montaggio inverso e monitorare la tensione CC. Per il sistema 3300 XL, una tensione di gap di -10,0 VCC rappresenta in genere il centro dell'intervallo lineare di 80 mil. Regolare finemente la posizione finché la tensione non si stabilizza, quindi serrare i controdadi.

Protezione del connettore

Utilizzare sempre un manicotto protettivo per connettori sopra il raccordo ClickLoc™. Questo impedisce a contaminanti ambientali come umidità o olio di penetrare nella connessione coassiale, causando "picchi" del segnale o falsi allarmi di vibrazione.

Manipolazione del cavo coassiale

Non utilizzare mai pinze o utensili affilati sul cavo. Mantenere un raggio di curvatura minimo di 25,4 mm (1,0 pollice). Le curvature strette possono danneggiare lo strato dielettrico interno, causando variazioni di impedenza che compromettono la calibrazione del sensore.

Domande frequenti tecniche

Q1: Qual è la differenza principale tra le sonde 330101 e 330105?

A1: La 330101 è una sonda standard con montaggio "forward" e filettature esterne. La 330105 è una sonda con  montaggio inverso , progettata per essere inserita in un alloggiamento o manicotto separato. Sono elettricamente identiche, ma meccanicamente diverse.

Q2: Posso utilizzare questa sonda con un cavo di prolunga standard da 9 metri per 3300 XL?

A2: Sì, a condizione che la lunghezza totale del sistema (sonda + cavo di prolunga) corrisponda alla calibrazione Proximitor® (solitamente 5,0 m o 9,0 m). Questa sonda da 0,5 m viene generalmente utilizzata come parte di un sistema da 5 m o 9 m complessivi.

Q3: La punta in PPS è resistente alle sostanze chimiche?

A3: Sì, la punta in PPS (solfuro di polifenilene) è altamente resistente alla maggior parte delle sostanze chimiche industriali, tra cui ammoniaca, soluzioni caustiche e tutti i comuni lubrificanti per turbine.

Q4: Come posso sapere se il connettore ClickLoc™ è inserito correttamente?

A4: Il connettore ClickLoc™ produce un distinto "clic" tattile quando è completamente innestato. A differenza dei connettori filettati, non è necessaria una chiave dinamometrica; il meccanismo di bloccaggio garantisce un collegamento elettrico uniforme anche in ambienti soggetti a forti vibrazioni.
