Bently Nevada 330930-065-02-CN 3300 NSv Cavo di prolunga

Panoramica del prodotto

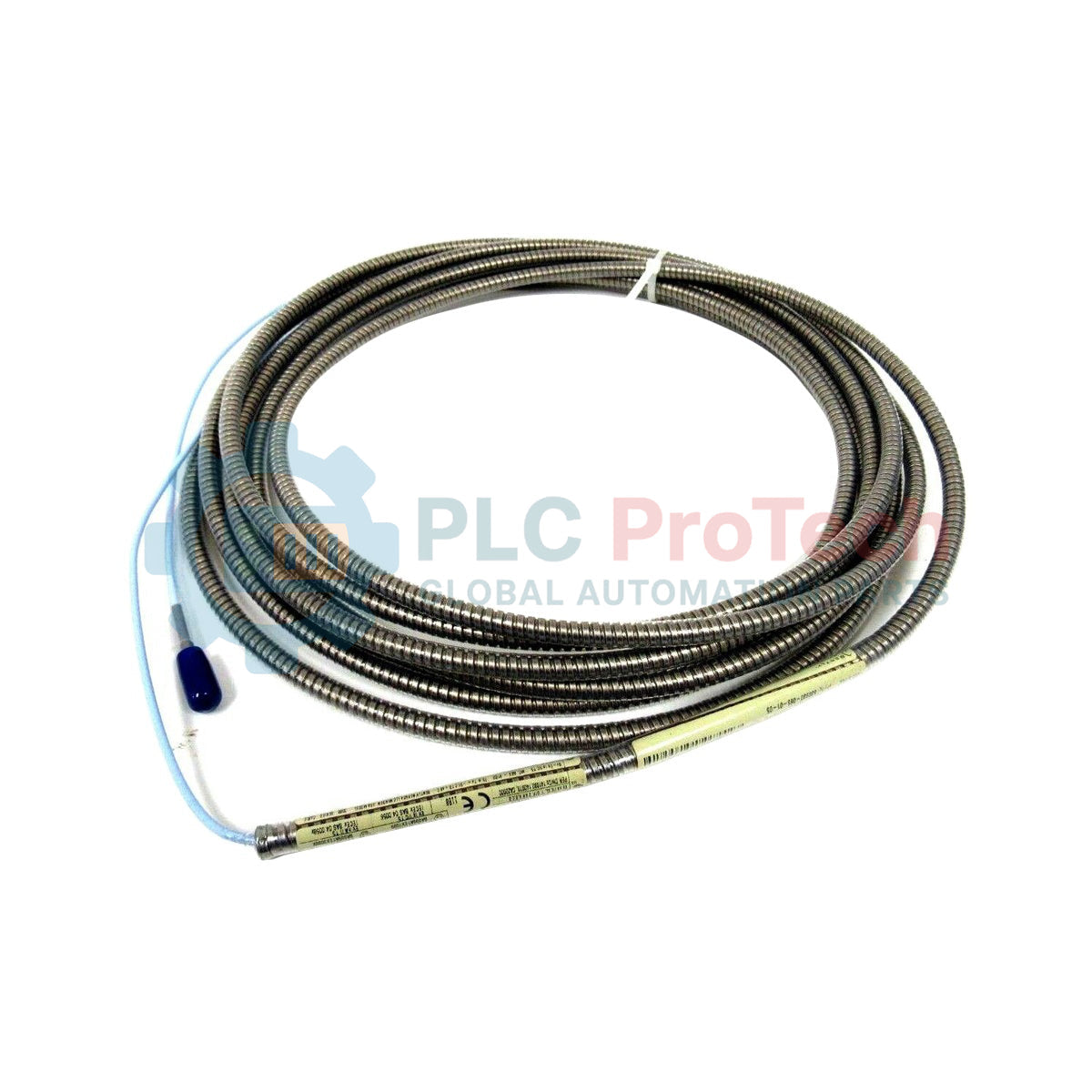

Il 330930-065-02-CN è un cavo di prolunga specializzato 3300 NSv (vista laterale stretta), progettato da Bently Nevada per sistemi di trasduttori di prossimità ad alta precisione. La serie NSv è progettata specificamente per applicazioni in cui i vincoli strutturali o i diametri ridotti degli alberi richiedono un sensore con un campo magnetico stretto. Questo cavo funge da collegamento essenziale del segnale tra la sonda di prossimità e il sensore Proximitor, mantenendo l'impedenza elettrica calibrata necessaria per un monitoraggio accurato delle vibrazioni e della posizione. Utilizzato comunemente in compressori centrifughi, piccole turbine a vapore e turbine a gas derivate da motori aeronautici, il 330930-065-02-CN garantisce la trasmissione dei segnali ad alta frequenza a correnti parassite con un'attenuazione minima, contribuendo direttamente alla sicurezza della macchina e alla prevenzione di costosi arresti imprevisti.

Decodifica del suffisso

Il modello 330930-065-02-CN è definito dalle opzioni di protezione meccanica e certificazione regionale:

• 330930: Serie di cavi di prolunga 3300 NSv.

• 065: Opzione di lunghezza del cavo - 6,5 metri (21,3 piedi).

• 02: Opzione connettore e cavo - Dotato di armatura in acciaio inossidabile per una protezione meccanica superiore, senza guaina esterna in FEP sull'armatura.

• CN: Opzione di approvazione dell'ente - Approvazioni specifiche per il mercato cinese, per garantire la conformità agli standard locali di sicurezza industriale e per aree pericolose.

Specifiche tecniche

Domande frequenti tecniche

Posso utilizzare questo cavo di prolunga NSv con una sonda standard 3300 XL da 8 mm?

No. Il sistema 3300 NSv ha caratteristiche elettriche diverse (induttanza e capacità) rispetto alla serie 3300 XL. La combinazione di cavi NSv con sonde XL determina fattori di scala errati e significativi errori di misurazione. Abbinare sempre la serie del cavo al tipo di sonda e di Proximitor.

Qual è il vantaggio dell'armatura in acciaio inossidabile (opzione 02)?

L'armatura in acciaio inossidabile offre una protezione robusta contro danni fisici come schiacciamento, abrasione o taglio accidentale in ambienti industriali gravosi. È ideale per installazioni in cui il cavo è esposto anziché alloggiato in una canalina dedicata.

In che modo la lunghezza totale del sistema influisce sulla calibrazione?

I sistemi di prossimità Bently Nevada sono calibrati per lunghezze elettriche totali specifiche (in genere 5 o 9 metri). Questo cavo da 6,5 metri deve essere combinato con una sonda della lunghezza corretta del cavo di collegamento per raggiungere la lunghezza totale del sistema richiesta dal sensore Proximitor. Il mancato abbinamento di queste lunghezze comprometterà la precisione della calibrazione.

Guida all'ingegneria e all'installazione

• Gestione dei connettori: i connettori coassiali miniaturizzati sono componenti di precisione. Utilizzare una protezione per connettori se il punto di giunzione si trova in un'area esposta a olio o umidità. Assicurarsi che il meccanismo "ClickLoc" sia completamente innestato; quando il collegamento è sicuro si dovrebbe percepire uno scatto.

• Raggio minimo di curvatura: anche con l'armatura in acciaio inossidabile, non superare il raggio minimo di curvatura di 25,4 mm (1,0 pollice). Le curve strette possono danneggiare il dielettrico coassiale interno, causando rumore del segnale o uno stato "Non OK" sul rack di monitoraggio.

• Messa a terra dell'armatura: assicurarsi che l'armatura in acciaio inossidabile non sia accidentalmente messa a terra in più punti, poiché ciò può creare anelli di massa che introducono interferenze elettriche nel segnale di vibrazione. In genere il sistema viene messo a terra solo sul lato del sensore Proximitor.

• Armatura e guaina: poiché questo modello (opzione 02) non dispone di una guaina in FEP sopra l'armatura, evitare di instradare il cavo attraverso aree in cui sostanze chimiche corrosive potrebbero penetrare nella treccia in acciaio inossidabile e aggredire l'isolamento interno del cavo.
