MOD: 145655-08| Bently Nevada | Sensore Proximitor 330180-X1-CN

Panoramica del prodotto

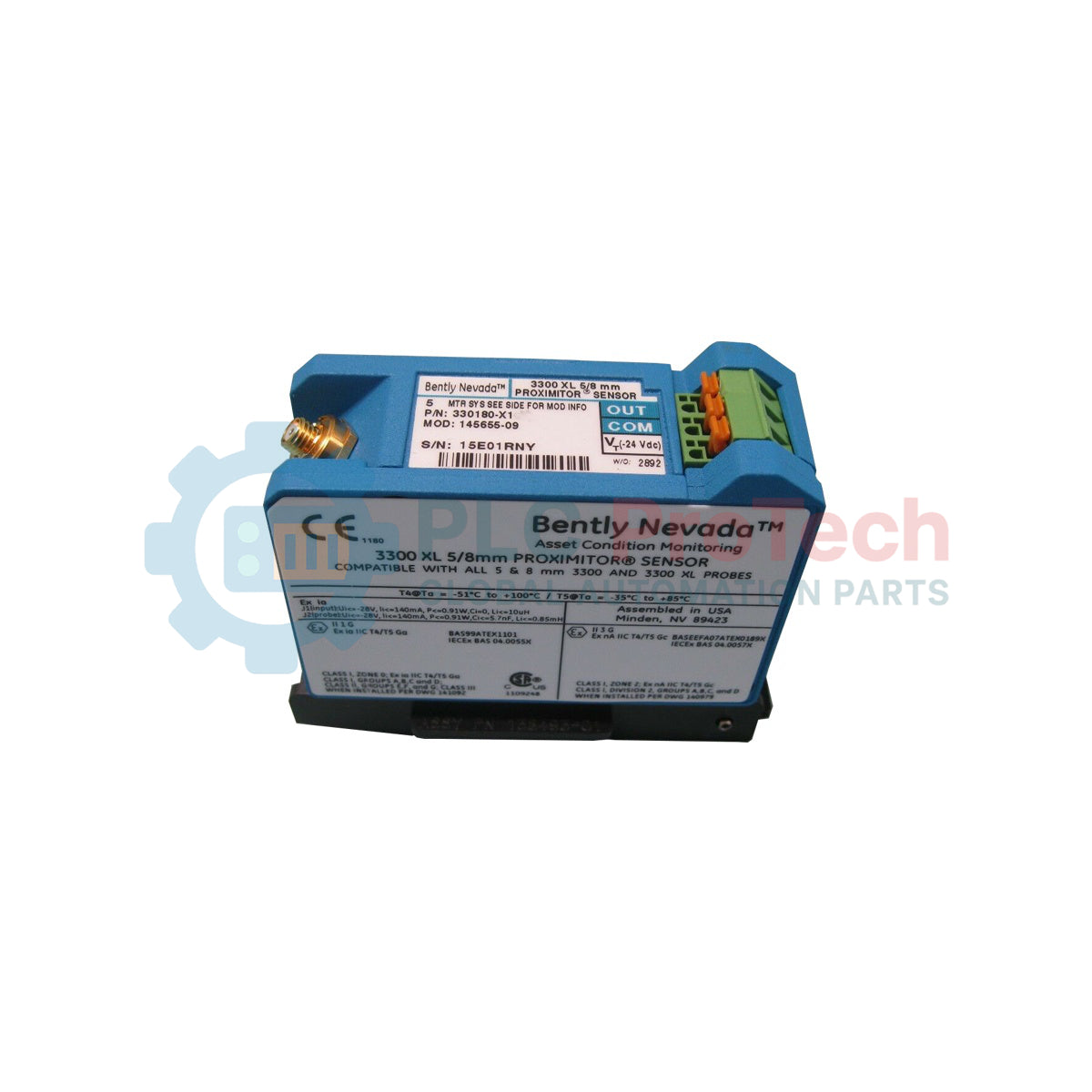

Il Bently Nevada 145655-08 (330180-X1-CN) è un condizionatore di segnale specializzato per il monitoraggio delle vibrazioni della serie 3300 XL. In qualità di interfaccia principale per i sistemi con trasduttori di prossimità a correnti parassite, questo sensore è progettato per la protezione di risorse critiche in macchinari rotanti ad alta velocità, come turbine a vapore, compressori centrifughi e grandi pompe industriali. Converte il segnale a radiofrequenza (RF) proveniente da una sonda di prossimità in un'uscita di tensione lineare proporzionale alla distanza tra la punta della sonda e la superficie dell'albero. Questo modello viene utilizzato per monitorare le vibrazioni radiali, la posizione assiale e i segnali Keyphasor, fornendo dati diagnostici essenziali ai sistemi di protezione dei macchinari. L'inclusione della modifica 145655-08 e delle approvazioni dell'ente CN garantisce che questa unità soddisfi specifici standard di progettazione OEM e i requisiti normativi regionali per ambienti industriali pericolosi.

Analisi del suffisso

La stringa alfanumerica per 330180-X1-CN e la relativa modifica 145655-08 designa le seguenti configurazioni meccaniche ed elettriche:

• 145655-08: una modifica OEM specifica o una revisione autorizzata dalla fabbrica che definisce la selezione di componenti interni o le caratteristiche di risposta calibrate.

• 330180: la piattaforma hardware di base del sensore Proximitor 3300 XL.

• X1: lunghezza del sistema e configurazione di montaggio. Questo parametro definisce la calibrazione elettrica necessaria per adattare la lunghezza totale della sonda e del cavo di prolunga (in genere 5,0 o 9,0 metri) e mantenere il fattore di scala specificato.

• CN: approvazioni specifiche degli enti cinesi. Questo suffisso indica che l'unità è certificata per l'uso in luoghi pericolosi secondo gli standard elettrici e di sicurezza regionali.

Specifiche tecniche

Domande frequenti

Qual è l'importanza del codice di modifica 145655-08?

La modifica 145655-08 indica una revisione hardware specifica o una calibrazione richiesta dal produttore del macchinario. Quando si sostituiscono i sensori, è fondamentale far corrispondere il numero MOD per garantire che la calibrazione del canale e la risposta in frequenza rimangano coerenti con il progetto originale del sistema.

Questo Proximitor può essere montato direttamente sul telaio della macchina?

Il 330180-X1-CN deve essere installato in un involucro protettivo o su una guida di montaggio che fornisca isolamento elettrico. Il montaggio diretto su un telaio della macchina con un potenziale di terra diverso da quello del comune del sistema di monitoraggio può introdurre rumore ed errori di segnale.

Quale polarità dell'alimentazione è necessaria per la serie 330180?

Come tutti i sistemi di prossimità Bently Nevada, il 330180-X1-CN richiede un'alimentazione CC negativa, in genere -24 VCC. L'inversione della polarità impedirà il funzionamento dell'unità e potrebbe causare danni ai circuiti interni.

Guida all'ingegneria e all'installazione

Impostazione e calibrazione della tensione di gap

Durante la messa in servizio, la sonda di prossimità deve essere regolata fisicamente alla corretta distanza di "Gap" rispetto all'albero. Con l'alimentazione applicata al sensore 145655-08 , monitorare la tensione CC tra i terminali "OUT" e "COM". Per la maggior parte dei sistemi da 8 mm, la sonda deve essere posizionata in modo che il sensore emetta circa -10 VCC. Ciò garantisce che l'albero sia posizionato al centro dell'intervallo lineare del sensore, offrendo il massimo margine per le escursioni delle vibrazioni.

Integrità del cablaggio e schermatura EMI

Per garantire l'affidabilità 24 ore su 24, 7 giorni su 7, della strumentazione di supervisione delle turbine (TSI), la schermatura del cablaggio di campo deve essere collegata al comune del sistema solo all'estremità del monitor/rack. Evitare di collegare "a cascata" le schermature tra più sensori Proximitor. I connettori del cavo coassiale tra la sonda e il 330180-X1-CN devono essere isolati utilizzando nastro al silicone o guaine termorestringenti per evitare che entrino accidentalmente in contatto con la terra attraverso il condotto o la scatola di giunzione.

Politica sulle scorte di ricambio e sulla sostituzione

Poiché il 330180-X1-CN e il MOD 145655-08 sono calibrati per una lunghezza specifica del sistema, si raccomanda di verificare la lunghezza totale del cavo (sonda + cavo di prolunga) prima dell'installazione. La sostituzione di un sensore calibrato per 5 metri con uno calibrato per 9 metri (o viceversa) comporterà un errore del fattore di scala fino al 20%, causando letture errate delle vibrazioni nel DCS o nel sistema di protezione.
