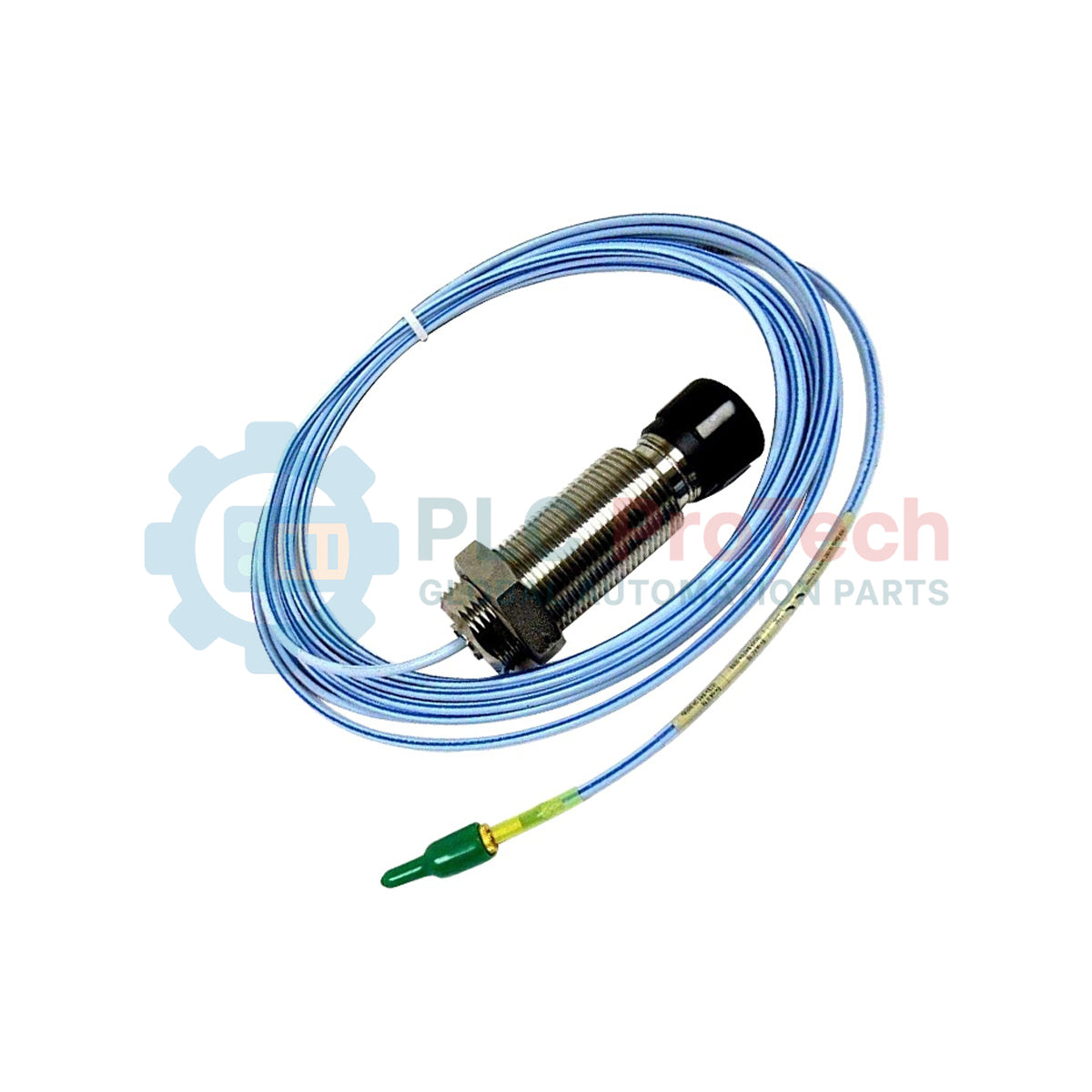

Bently Nevada 330851-02-000-050-90-00-CN Sonda di prossimità 3300 XL da 25 mm

Descrizione

Progettata per gli ambienti più esigenti di protezione delle turbomacchine, la sonda di prossimità Bently Nevada 330851-02-000-050-90-00-CN offre misurazioni altamente stabili dello spostamento statico e dinamico senza contatto. Questo sensore è un componente essenziale del sistema trasduttore di prossimità 3300 XL da 25 mm, configurato specificamente per monitorare lo spostamento di spinta, l'espansione differenziale e la posizione dell'albero nelle turbine a vapore per servizi industriali, nelle turbine a gas e nei compressori industriali per servizi gravosi.

Caratteristiche

• Campo lineare esteso: calibrata specificamente per parametri a grande spostamento, nei casi in cui le sonde standard da 8 mm non offrano un intervallo di misurazione sufficiente.
• Design meccanico robusto: custodia in acciaio inossidabile con filettatura metrica M30x2, che offre resistenza strutturale durante l'installazione sul campo ad alta coppia.
• Configurazione di instradamento non armata: dotata di un cavo coassiale da 9,0 metri ottimizzato per le installazioni in condotti protettivi.
• Integrazione ermetica: la struttura con punta da 25 mm offre resistenza all'olio e agli agenti chimici, proteggendo la bobina interna dai fluidi aggressivi dei pozzetti delle turbine.
• Compatibilità con il target: calibrata di serie per il monitoraggio ad alta precisione su materiali target in acciaio AISI 4140.

Applicazioni

• Monitoraggio della posizione di spinta e dell'usura assiale nelle turbine industriali a vapore/gas per servizi gravosi.
• Monitoraggio dell'espansione differenziale dei rotori delle turbine rispetto alla carcassa della macchina.
• Misurazioni dinamiche delle vibrazioni radiali in macchinari industriali per servizi gravosi.
• Rilevamento della caduta dell'asta e della posizione dell'albero nei compressori alternativi.

Specifiche tecniche

Approfondimenti empirici sull'ingegneria

Modelli alternativi e compatibilità

La sonda 330851-02-000-050-90-00-CN da 25 mm è elettricamente distinta dai sistemi di sonde di prossimità standard da 8 mm o 5 mm. Questa unità non deve mai essere collegata ai sensori Proximitor 3300 XL da 8 mm, poiché l'abbinamento dell'induttanza della bobina della sonda con il driver errato impedirà la calibrazione e attiverà stati di errore del sistema. Questa sonda è compatibile esclusivamente con i sensori Proximitor 3300 XL da 25 mm.

Criticità applicative e note ingegneristiche

A causa della punta del sensore di grande diametro, pari a 25 mm, questa sonda presenta un'impronta del campo elettromagnetico più ampia rispetto alle sonde più piccole. Per evitare diafonia o interferenze delle pareti laterali, gli ingegneri devono mantenere una distanza radiale libera di almeno 76 mm (3,0 pollici) da qualsiasi oggetto metallico adiacente. La calibrazione standard di fabbrica viene eseguita con target in acciaio AISI 4140; l'uso di profili di altre leghe target comporterà una deviazione del fattore di scala.

Suggerimenti per la messa in servizio e il cablaggio

Durante l'instradamento del cavo coassiale integrato non armato da 9,0 metri, assicurarsi di rispettare rigorosamente il raggio di curvatura minimo di 25,4 mm (1,0 pollice) per evitare la frattura del conduttore interno. Per garantire l'integrità del segnale sul monitor, proteggere i connettori coassiali miniaturizzati all'interno di una scatola di giunzione dedicata e sigillare tutti i raccordi filettati con nastro di silicone autoagglomerante, per impedire l'ingresso di umidità e vapori chimici.
