Modulo di uscita analogica B&R 7AO352.70 serie 2003

Panoramica del prodotto

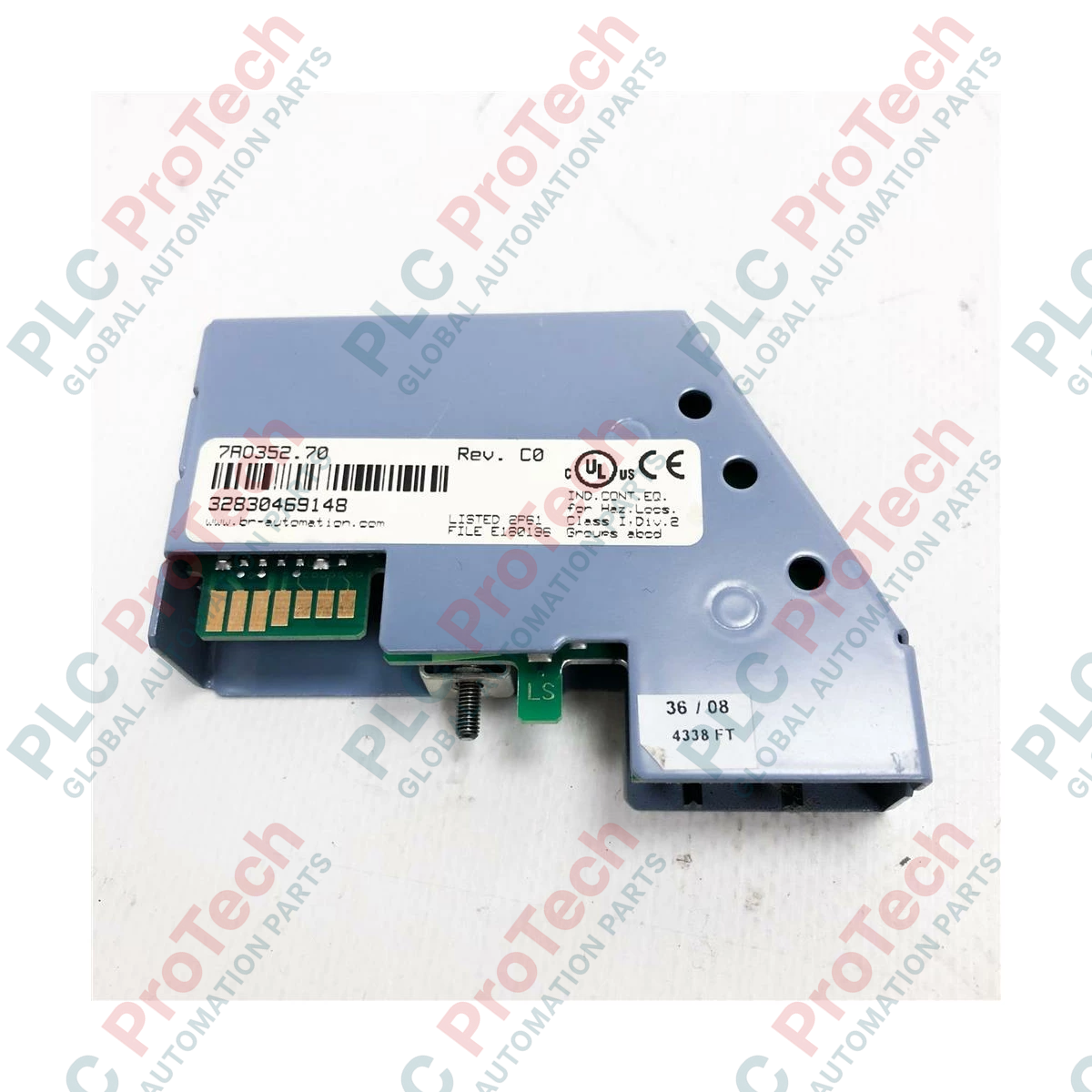

Il 7AO352.70 (7AO352.70) è un modulo di uscita analogica ad alta affidabilità della serie B&R 2003, progettato per fornire segnali di controllo precisi per attuatori industriali, valvole e sistemi di azionamento. Dotato di 2 uscite indipendenti, questo modulo supporta opzioni di segnalazione flessibili, tra cui +/- 10 V o da 0 a 20 mA, adattandosi a un'ampia gamma di standard industriali internazionali. Grazie alla risoluzione a 12 bit e alla robusta architettura "a vite", il 7AO352.70 è progettato specificamente per garantire stabilità a lungo termine in settori esigenti come petrolio e gas, lavorazione chimica e distribuzione elettrica. La certificazione cULus HazLoc ne conferma l'idoneità per ambienti di Classe I, Divisione 2, rendendolo un componente essenziale per il funzionamento sicuro in atmosfere potenzialmente esplosive, dove l'affidabilità del sistema è imprescindibile.

Configurazione tecnica

Il 7AO352.70 funge da ponte tra la logica di controllo digitale e i dispositivi analogici sul campo, convertendo valori digitali a 12 bit in segnali elettrici ad alta fedeltà. L'architettura del modulo è ottimizzata per la versatilità; gli utenti possono configurare ciascuna uscita per funzionare in modalità tensione o corrente, a seconda dei requisiti del carico collegato. In quanto modulo a vite per il sistema B&R 2003, facilita un collegamento meccanico sicuro alla piastra di base, garantendo la continuità del contatto elettrico anche in presenza di vibrazioni meccaniche significative. Per il collegamento elettrico, si noti che questo modulo richiede l'acquisto separato del morsetto TB712, che fornisce l'interfaccia necessaria per il cablaggio sul campo.

Specifiche tecniche

Domande frequenti tecniche

Il 7AO352.70 è compatibile con il morsetto TB718?

La documentazione tecnica ufficiale specifica il morsetto TB712 per questo modulo. L'utilizzo di un morsetto diverso può causare un allineamento errato dei pin o un contatto elettrico insufficiente, con il rischio di invalidare le certificazioni o danneggiare lo stadio di uscita.

Come si traduce la risoluzione a 12 bit in termini di precisione del segnale?

Una risoluzione a 12 bit suddivide l'intervallo di uscita in 4.096 livelli discreti. Per un intervallo di +/- 10 V (ampiezza totale di 20 V), ciò corrisponde a un passo teorico di circa 4,88 mV, garantendo un controllo uniforme per la maggior parte dei circuiti PID industriali e dei riferimenti di velocità dei motori.

È possibile installare questo modulo mentre il sistema è alimentato?

No. Essendo un modulo a vite per la serie 2003, l'alimentazione del sistema deve essere completamente disattivata prima dell'installazione o della rimozione. In caso contrario, si possono verificare archi elettrici o danni all'interfaccia K-bus interna del controller.

Guida tecnica e all'installazione

• Schermatura per la precisione: I segnali analogici sono altamente sensibili alle interferenze elettromagnetiche. Utilizzare sempre cavi STP (a doppino intrecciato schermato) di alta qualità per le linee di uscita. La schermatura deve essere collegata a terra in un unico punto, idealmente all'ingresso dell'armadio di controllo, per prevenire anelli di massa che potrebbero introdurre errori di offset nel segnale +/- 10 V.

• Gestione termica nelle zone HazLoc: Quando si opera in ambienti di Classe I, Divisione 2, assicurarsi che la temperatura interna dell'armadio non superi i 55 Celsius. Un calore eccessivo può accelerare l'invecchiamento dei componenti analogici e influire potenzialmente sulla classificazione T dell'insieme.

• Coppia di serraggio del morsetto: Quando si collega il morsetto TB712, assicurarsi che tutte le viti siano serrate alla coppia specificata. Un collegamento allentato in un circuito da 0 a 20 mA può causare un'elevata resistenza, con conseguenti limitazioni del segnale o errori di "circuito aperto" nei registri diagnostici del controller.
