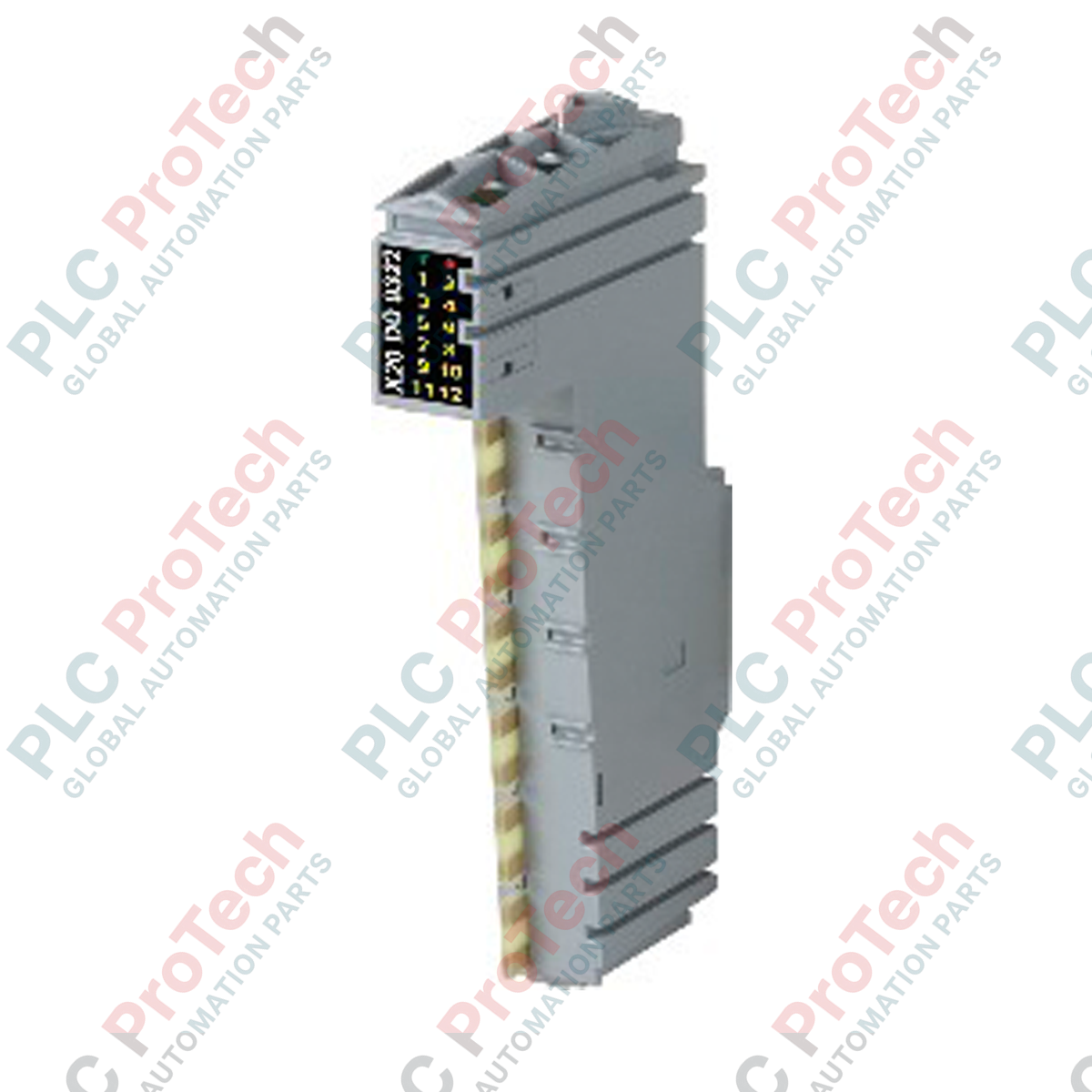

Modulo di uscite digitali a 12 canali della serie B&R X20 X20DO9322

Panoramica del prodotto

 X20DO9322 (X20DO9322) è un modulo di uscita digitale ad alta densità della serie B&R X20, progettato per garantire un controllo efficiente e affidabile degli attuatori industriali a 24 VDC. Questo modulo dispone di 12 uscite digitali con configurazione source (commutazione positiva), ciascun canale delle quali è in grado di erogare una corrente nominale di 0,5 A. Ottimizzato per la tecnologia di collegamento a 1 filo,  X20DO9322 è una soluzione ideale per armadi di controllo compatti in settori quali il confezionamento automatizzato, la produzione tessile e la costruzione di macchinari modulari. Combina un basso consumo energetico sul bus interno con una diagnostica completa integrata, garantendo un'elevata disponibilità del sistema e una risoluzione dei problemi semplificata a livello di campo.

Configurazione tecnica

 X20DO9322 utilizza una tecnologia avanzata a transistor ad effetto di campo (FET) per la commutazione positiva, consentendo elevate frequenze di commutazione e un funzionamento senza usura. Il modulo supporta una corrente nominale totale di 6 A su tutti i 12 canali, garantendo una distribuzione robusta dell'alimentazione per un'ampia gamma di carichi, inclusi piccoli solenoidi, lampade di segnalazione e bobine di relè. Per una diagnostica trasparente, il modulo include LED di stato sia per le condizioni generali del modulo (funzionamento/errore) sia per lo stato di errore delle singole uscite. Questa capacità diagnostica integrata nel software consente al controllore di rilevare e segnalare i guasti delle uscite in tempo reale, riducendo significativamente il Mean Time to Repair (MTTR) grazie all'identificazione precisa dei guasti di cablaggio o di carico.

Specifiche tecniche

Domande frequenti tecniche

Quali sono i vantaggi del sistema di collegamento a 1 filo utilizzato in X20DO9322?

Il tipo di collegamento a 1 filo consente un'elevata densità di punti I/O in una larghezza del modulo molto ridotta. È progettato per applicazioni in cui il collegamento comune a terra di tutti gli attuatori viene gestito esternamente in un blocco di distribuzione centrale, riducendo la quantità di cablaggio necessaria direttamente sul modulo X20.

Come segnala il modulo un guasto di uscita?

 X20DO9322 offre una diagnostica a doppio livello. Localmente, i LED di stato indicano una condizione di errore per il canale specifico. Contemporaneamente, lo stato di errore viene registrato nei registri software interni del modulo, che possono essere monitorati dal PLC per attivare allarmi o arresti di sicurezza.

Questo modulo è in grado di gestire le fluttuazioni di tensione sull'alimentazione a 24 VDC?

Sì, il modulo è progettato per funzionare entro un intervallo di tensione di commutazione compreso tra -15% e +20% della tensione nominale di 24 VDC (circa da 20.4 V a 28.8 V). Ciò garantisce prestazioni stabili delle uscite anche in ambienti industriali in cui l'alimentazione può subire variazioni dovute all'avviamento di carichi fortemente induttivi presenti altrove sulla linea.

Guida all'ingegneria e all'installazione

• Gestione della corrente totale: Sebbene ciascun canale possa gestire 0.5 A, la corrente totale cumulativa del modulo è di 6 A. Se tutti i 12 canali sono attivi simultaneamente alla loro portata massima di 0.5 A, il modulo raggiungerà il proprio limite termico. Assicurarsi che il profilo di carico totale non superi 6 A per evitare lo spegnimento termico o l'invecchiamento precoce dei componenti FET.

• Protezione dei carichi induttivi: Quando si commutano carichi induttivi (come freni per motori CC o contattori di grandi dimensioni), si raccomanda di installare diodi di ricircolo esterni sul lato del carico. Sebbene i FET dispongano di una protezione interna, la soppressione esterna contribuisce a ridurre al minimo le interferenze elettromagnetiche (EMI) e impedisce al rumore di entrare nel percorso di ritorno comune a 1 filo.

• Selezione della morsettiera:  X20DO9322 richiede una morsettiera a 12 pin (ad esempio X20TB12) per accedere a tutti i 12 canali di uscita. Assicurarsi che la morsettiera sia correttamente codificata e completamente inserita nel modulo bus per mantenere un contatto a bassa impedenza e consentire il passaggio della corrente nominale totale di 6 A.
