Allen-Bradley

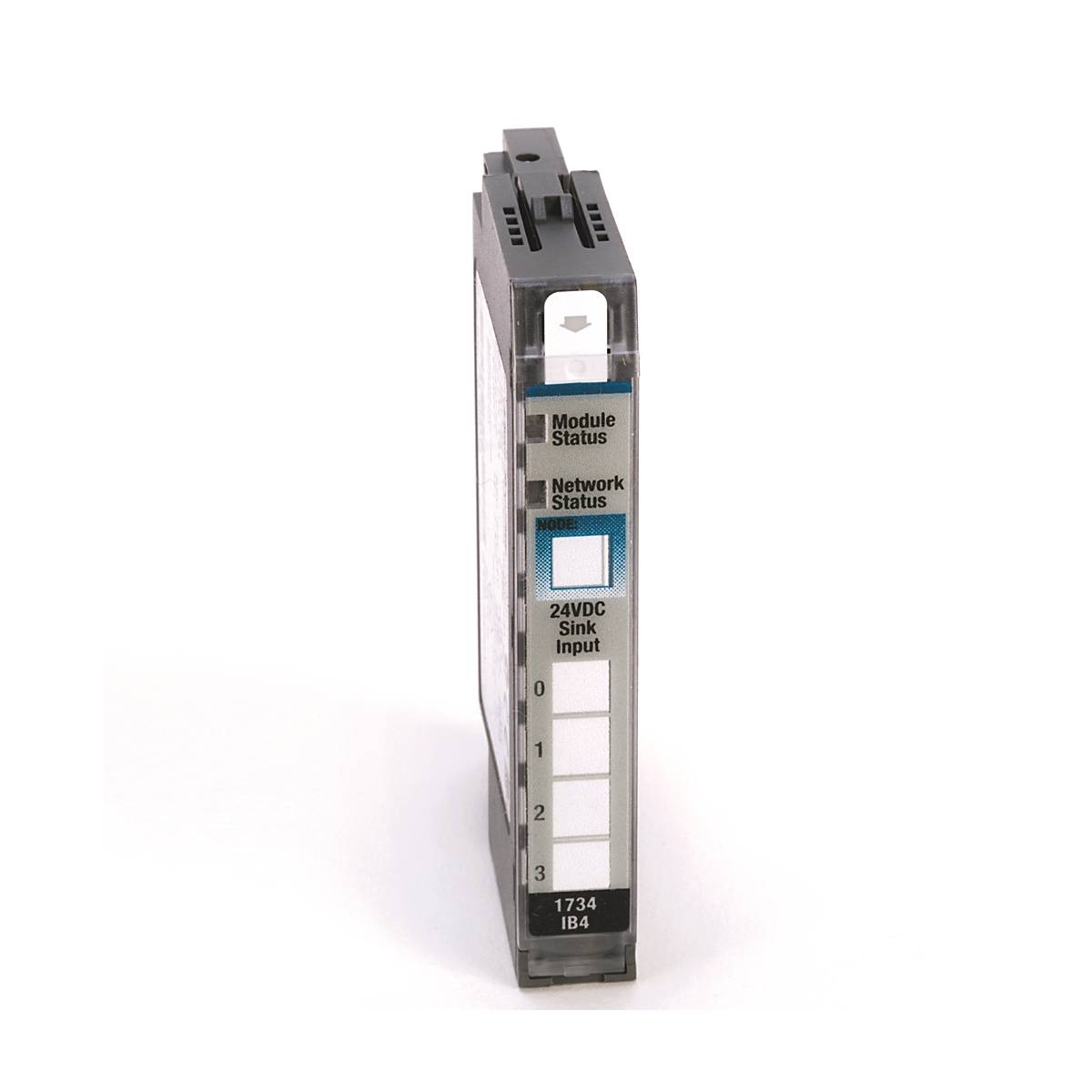

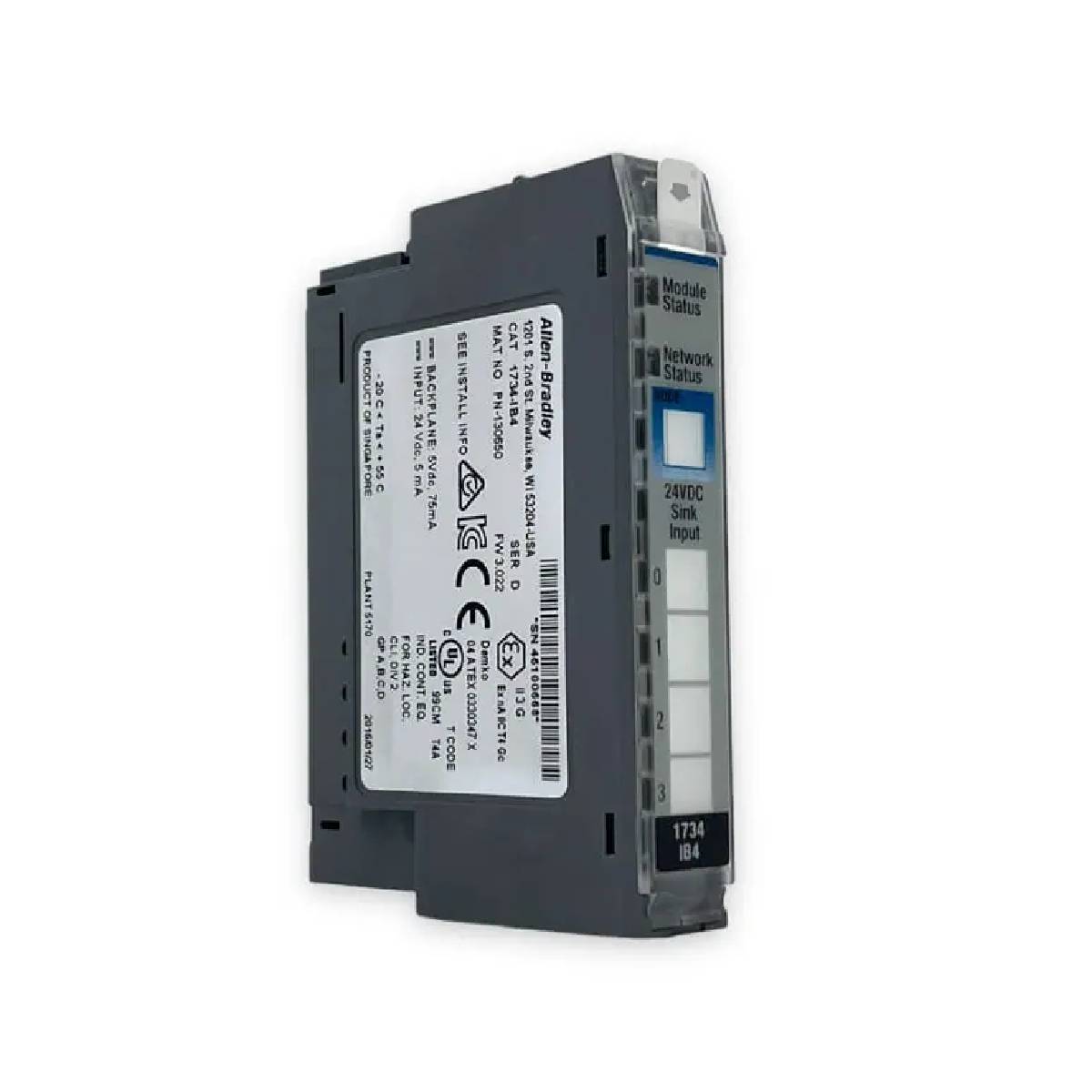

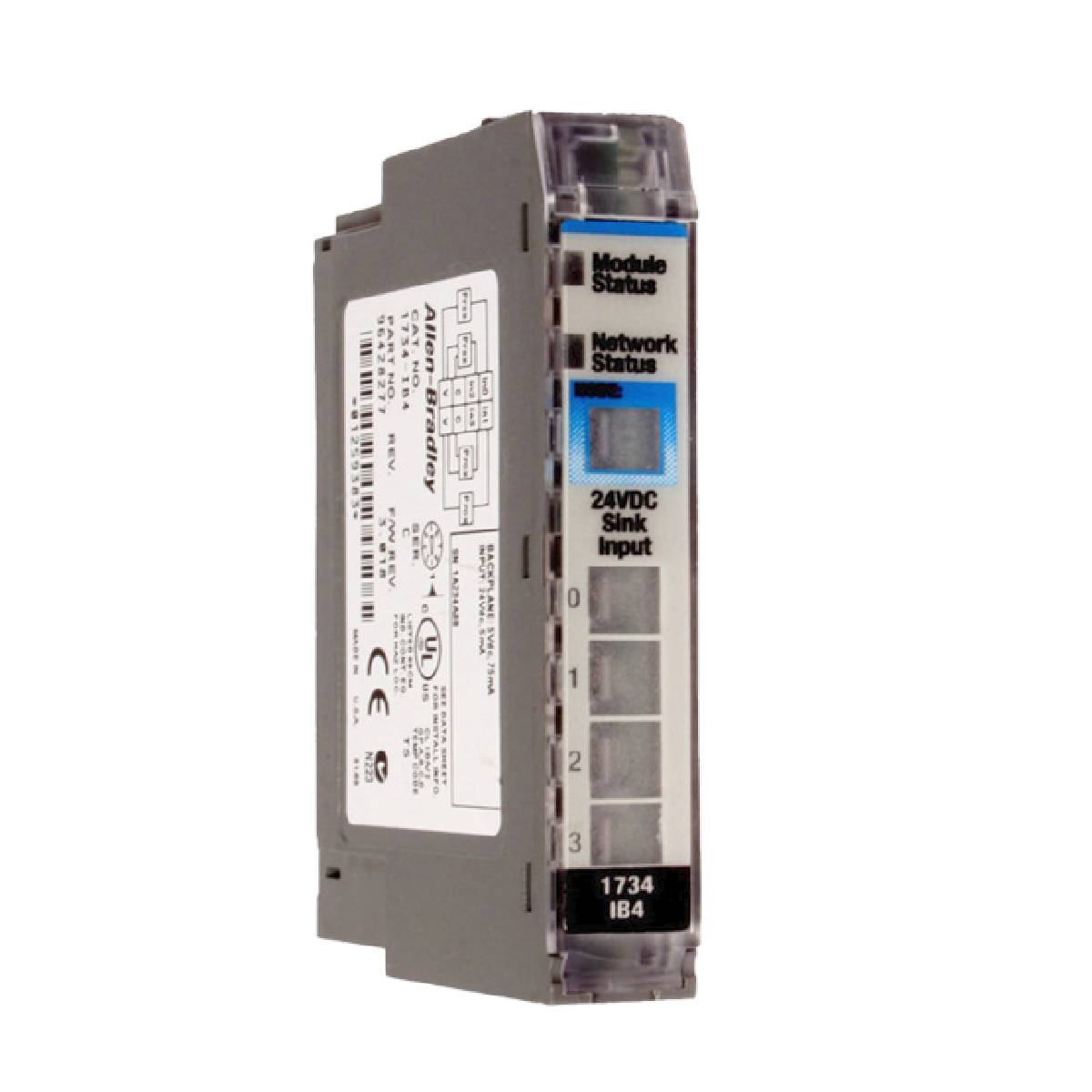

Modulo di ingresso digitale Allen Bradley 1734-IB4 Point I/O a 4 punti

SKU 1734-IB4

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Allen-Bradley

  • Product No.: 1734-IB4

  • Country of origin:Singapore

  • Product Type: Moduli di ingresso digitali

  • Payment: T/T, Western Union

  • Weight: 32g

  • Dimensions: 56.6 x 12.1 x 77.5 mm (A x L x P)

  • Shipping port: Xiamen

  • Warranty: 12 months

Allen-Bradley 1734-IB4 è un modulo di ingresso digitale a dissipazione a 4 punti progettato per il sistema POINT I/O. 1734-IB4 interfaccia dispositivi sensori lato campo, come interruttori di prossimità a 2 o 3 fili, con un controllore centrale tramite reti I/O come DeviceNet, PROFIBUS, ControlNet o EtherNet/IP mediante adattatori compatibili. Ricevendo segnali discreti a 24 V CC, produce 1 byte di dati di ingresso per la mappatura nella memoria del processore.

Caratteristiche

  • 4 canali di ingresso CC a dissipazione disposti in 1 gruppo di 4
  • Installazione diretta su guida DIN utilizzando gruppi base terminali della serie 1734 compatibili
  • Indicatori LED di stato integrati per lo stato della rete, lo stato del modulo e lo stato degli ingressi dei singoli canali
  • Sistema di inserimento codificato per impedire il posizionamento errato del modulo
  • Supporto per morsettiere rimovibili (RTB) per consentire la sostituzione del modulo senza intervenire sul cablaggio di campo

Applicazioni

  • Acquisizione dei segnali per l'automazione di fabbrica e il controllo dei processi
  • Interfaccia per interruttori di prossimità CC a 2 e 3 fili
  • Elaborazione degli ingressi per interruttori di finecorsa e pulsanti discreti
  • Sistemi di controllo distribuiti che utilizzano l'architettura POINT I/O

Specifiche tecniche

Parametro Specifica
Produttore Allen-Bradley / Rockwell Automation
Paese di origine Singapore
Ingressi per modulo 4 (1 gruppo di 4), a dissipazione
Tensione nello stato attivo, nominale 24 V CC
Intervallo di tensione nello stato attivo 10...28,8 V CC
Corrente nello stato attivo, nominale 4 mA a 24 V CC
Corrente nello stato attivo, max. 5 mA
Tensione nello stato inattivo, max. 5 V CC
Corrente nello stato inattivo, min. 1,5 mA
Impedenza di ingresso, nominale 3,6 kOHM
Impedenza di ingresso, max. 4,7 kOHM
Tempo del filtro di ingresso (da inattivo a attivo) 0,5 ms hardware più 0...63 ms (selezionabile dall'utente)
Tempo del filtro di ingresso (da attivo a inattivo) 0,5 ms hardware più 0...63 ms (selezionabile dall'utente)
Tensione nominale di alimentazione lato campo 24 V CC
Intervallo di tensione di alimentazione lato campo 10...28,8 V CC
Corrente POINTBus, max. 75 mA a 5 V CC
Dissipazione di potenza a 28,8 V CC, max. 1,0 W
Dissipazione termica a 28,8 V CC, max. 3,4 BTU/h
Tensione di isolamento 50 V (continuativa), tipo con isolamento rinforzato (testato a 2500 V CC per 60 s, dal lato campo al sistema)
Posizione del commutatore a chiave 1
Coppia della vite della base dei morsetti 0,8 N-m (7 lb-in)
Grado di protezione dell'involucro Nessuno (tipo aperto)
Dimensioni (A x L x P), circa 56,6 x 12,1 x 77,5 mm (2,23 x 0,48 x 3,05 pollici)
Peso, circa 31,8 g (1,12 oz)
Temperatura di esercizio -20 degC a +55 degC (-4 degF a +131 degF)
Temperatura di stoccaggio -40 degC a +85 degC (-40 degF a +185 degF)
Umidità relativa 5...95% senza condensa

Connessioni/interfacce

Pin del connettore Funzione
0 Ingresso 0
1 Ingresso 1
2 Ingresso 2
3 Ingresso 3
4 Comune
5 Comune
6 Alimentazione utente (12/24 V CC)
7 Alimentazione utente (12/24 V CC)

Linee guida per l'installazione

  • Installazione della guida DIN: Montare il modulo su una guida DIN in acciaio zincato e passivato al cromato (codice prodotto 199-DR1; 46277-3; EN50022) per garantire una corretta messa a terra del telaio. Fissare la guida DIN ogni 200 mm (7,8 pollici) e utilizzare ancoraggi terminali.
  • Requisiti dell'involucro: Installare all'interno di un involucro adatto ad ambienti industriali con grado di inquinamento 2, con un grado di protezione dagli ingressi almeno IP54 per applicazioni in luoghi pericolosi.
  • Codifica meccanica: Ruotare il selettore a chiave sulla base di montaggio nella posizione 1 prima di inserire il modulo. Assicurarsi che la vite di bloccaggio della guida DIN sia in posizione orizzontale prima di inserire il modulo.
  • Sicurezza del cablaggio: Assicurarsi che l'alimentazione lato campo e l'alimentazione del backplane siano disinserite prima di inserire o rimuovere il modulo o la morsettiera in luoghi pericolosi, per evitare archi elettrici.
  • Alimentazione: Alimentare l'apparecchiatura da una sorgente conforme a SELV o PELV per soddisfare i requisiti della Direttiva CE sulla bassa tensione.

Conformità e certificazioni

  • Apparecchiatura di controllo industriale certificata UL (File UL E65584)
  • Certificato UL per luoghi pericolosi di Classe I, Divisione 2, Gruppi A, B, C, D (File UL E194810, codice di temperatura T4A)
  • UKEX / ATEX: II 3 G Ex ec IIC T4 Gc (DEMKO 04 ATEX 0330347X, UL22UKEX2478X)
  • IECEx: Ex ec IIC T4 Gc (IECEx UL 20.0072X)
  • CE / UKCA EMC: EN 61326-1, EN 61000-6-2, EN 61000-6-4, EN 61131-2
  • RoHS: EN IEC 63000
  • RCM, KC, CCC (202012230911607)

FAQ

Qual è la posizione della chiave richiesta per installare questo modulo sulla sua base?

Il selettore meccanico sulla base di montaggio deve essere ruotato in senso orario per allineare la posizione 1 alla tacca prima di inserire il modulo.

Quale requisito deve soddisfare la fonte di alimentazione per garantire la conformità alla direttiva CE LVD?

L'apparecchiatura deve essere alimentata da una fonte di alimentazione conforme ai requisiti di Safety Extra Low Voltage (SELV) o Protected Extra Low Voltage (PELV).

Che tipo di segnali di ingresso accetta il modulo?

Il dispositivo accetta 4 ingressi discreti sink con una tensione nominale di 24 V CC, entro un intervallo compreso tra 10 e 28,8 V CC.
