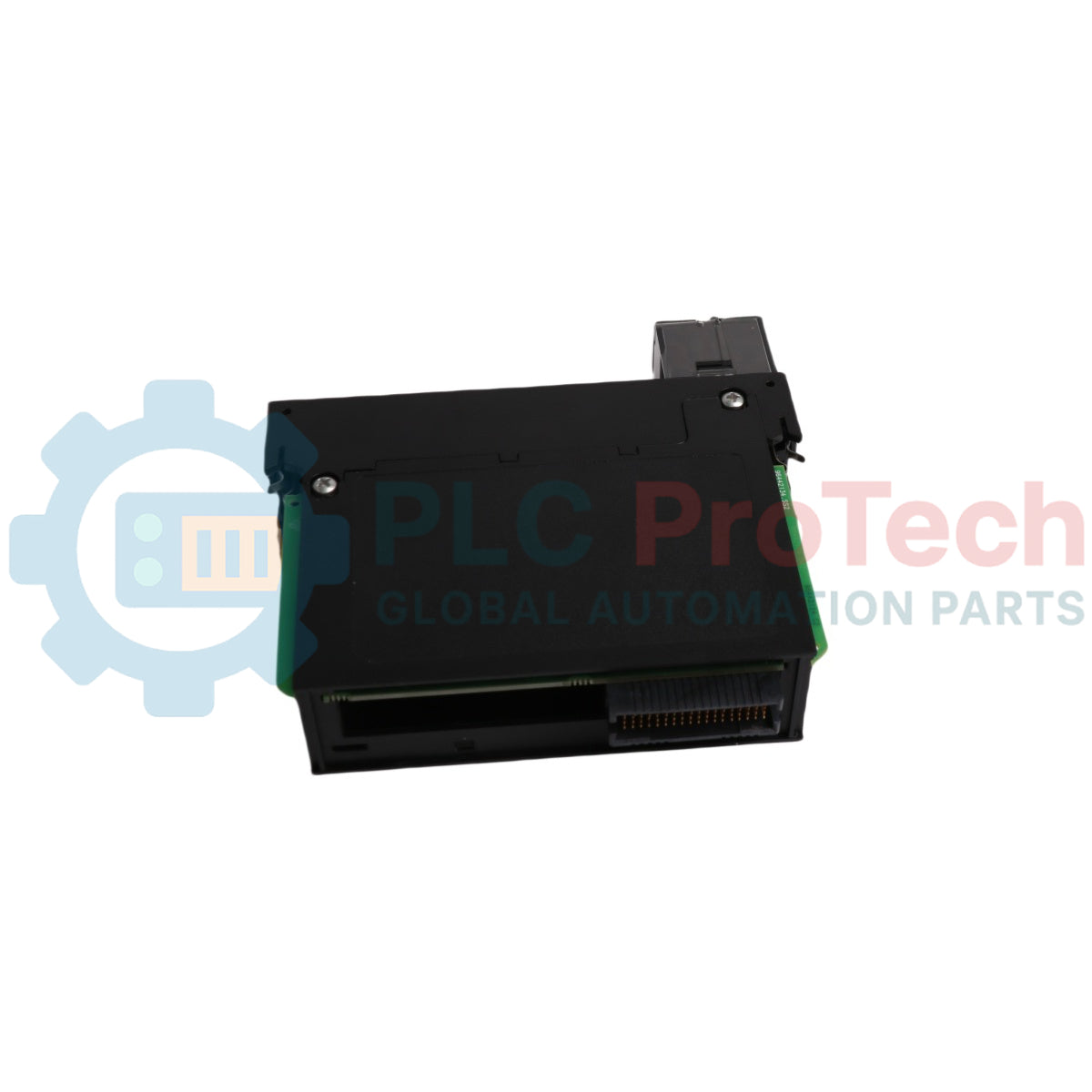

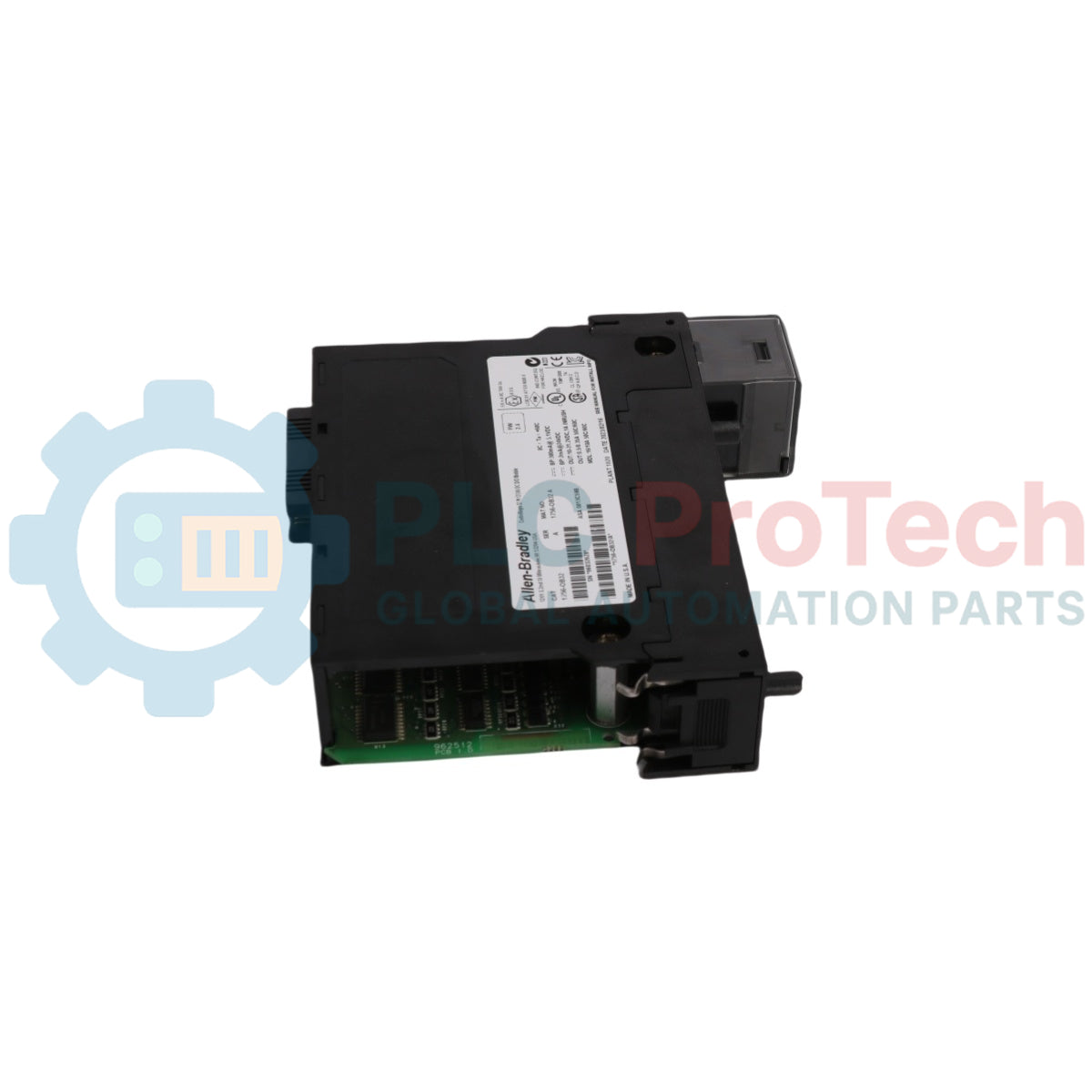

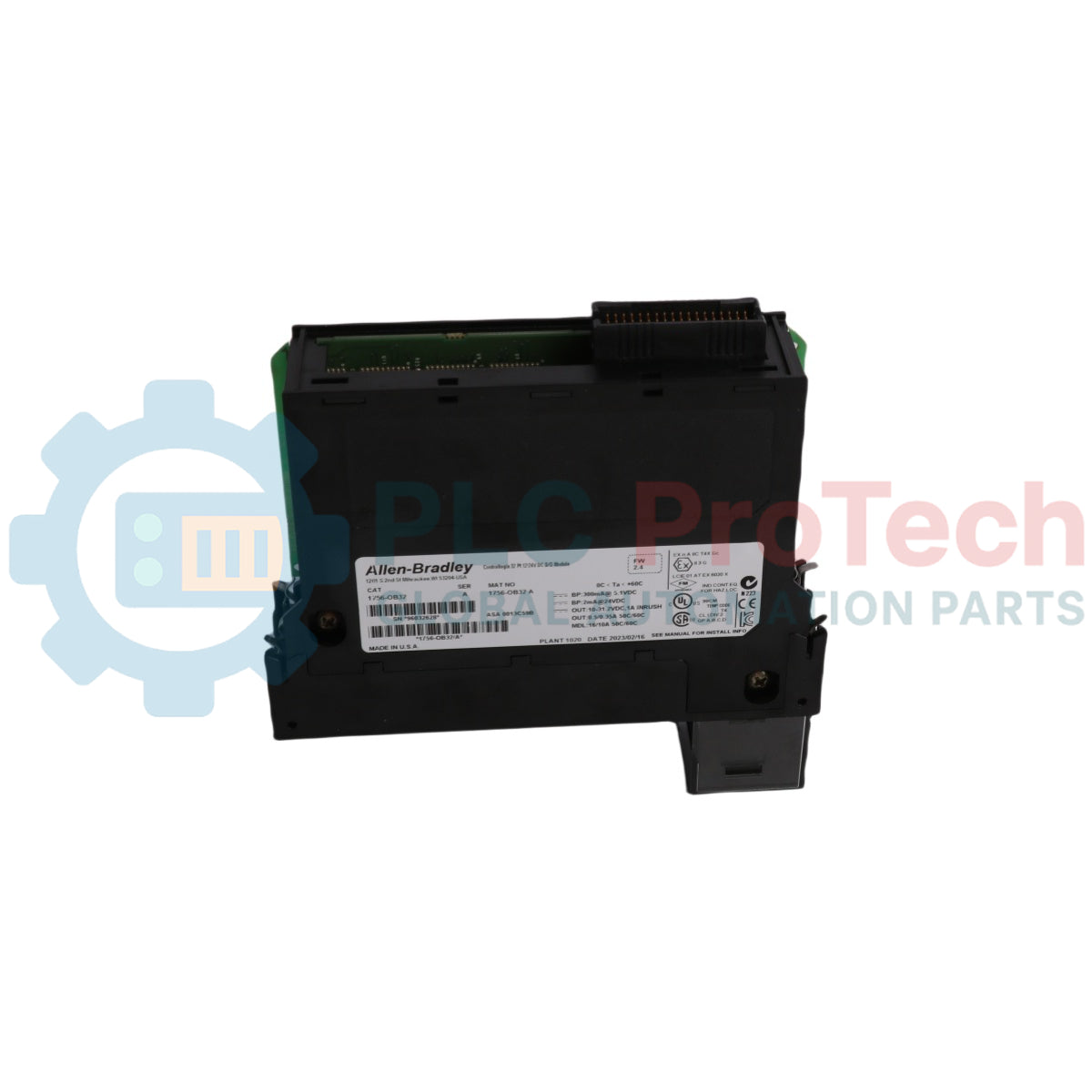

Allen-Bradley 1756-OB32 Modulo di uscita CC a 32 punti ControlLogix

Panoramica del prodotto

Il 1756-OB32 è un modulo di uscita digitale ad alta densità per la piattaforma Allen-Bradley ControlLogix. Fornisce 32 uscite sourcing in un modulo a singolo slot, suddivise in due gruppi isolati da 16 punti ciascuno. Operando in un intervallo da 12/24V DC, questo modulo è ideale per il pilotaggio di elettrovalvole, relè e spie luminose ad alta densità in sistemi di automazione complessi.

Progettato per garantire prestazioni e affidabilità, il 1756-OB32 offre tempi di risposta eccezionalmente rapidi (in genere 60 µs da spento ad acceso) e supporta le uscite programmate, garantendo un funzionamento sincronizzato nell'ambito del Coordinated System Time (CST) per processi produttivi sensibili al fattore tempo.

Configurazione tecnica

Il 1756-OB32 è progettato per il controllo ad alta densità e la resilienza ambientale:

• Elevata densità dei punti: 32 punti per modulo consentono di ridurre i requisiti del telaio e l'ingombro dell'armadio.

• Isolamento dei gruppi: Le uscite sono disposte in due gruppi da 16, fornendo un isolamento continuo di 125V tra i gruppi per proteggere da diafonia o problemi con diverse fonti di alimentazione.

• Diagnostica avanzata: Dispone di stati della modalità di guasto per ogni punto (mantieni ultimo stato, acceso o spento), consentendo un comportamento prevedibile della macchina durante un guasto del processore o una modifica del programma.

• Rivestimento protettivo: Questo modulo è classificato per ambienti difficili e soddisfa il Livello di gravità G3 (ISA 71.04) per atmosfere corrosive, risultando adatto per impianti di trattamento delle acque reflue, siti chimici o siti industriali pesanti.

• Codifica elettronica: La codifica configurabile tramite software garantisce la presenza del tipo di modulo corretto nello slot prima che il sistema consenta il funzionamento.

Specifiche tecniche

Domande frequenti tecniche

Questo modulo è dotato di fusibili interni?

No. Il 1756-OB32 non è dotato di fusibili interni. Per proteggere le uscite da cortocircuiti o condizioni di sovracorrente, si consiglia vivamente di utilizzare un modulo di interfaccia con fusibili (IFM) o fusibili su una morsettiera esterna.

È possibile utilizzare questo modulo per pilotare carichi con elevata corrente di spunto?

Il modulo supporta una corrente di spunto di 1 A per 10 ms per punto, ripetibile ogni 2 secondi a 60 °C. Se il carico supera questo valore, ad esempio nel caso di grandi motori CC, è necessario utilizzare un relè di interposizione.

Che cos'è la "corrente di dispersione nello stato disattivato"?

La corrente di dispersione massima è di 0,5 mA per punto. Questo aspetto è importante da considerare quando si pilotano carichi ad alta impedenza, come piccoli LED o ingressi elettronici sensibili, che potrebbero "illuminarsi" o rimanere attivi anche quando l'uscita è tecnicamente disattivata.

Guida alla progettazione e all'installazione

Declassamento termico

Durante la progettazione del quadro, tenere conto del declassamento termico. A 50 °C (122 °F), il modulo può gestire 0,5 A per punto e 16 A totali. Tuttavia, a 60 °C (140 °F), la capacità scende a 0,35 A per punto e 10 A totali. Assicurarsi che il quadro disponga di un raffreddamento adeguato per mantenere questi limiti.

Cablaggio e terminazione

• Morsettiere: È necessaria una morsettiera rimovibile (RTB) a 36 pin, nello specifico la 1756-TBCH (morsetto a gabbia) o la 1756-TBSH (morsetto a molla).

• Sezione dei cavi: Utilizzare fili in rame rigidi o intrecciati da 22-14 AWG, con una tensione nominale di almeno 105 °C. Per i collegamenti a doppio filo, utilizzare fili da 22-16 AWG.

• Collegamento comune: Ogni gruppo di 16 punti dispone di terminali DC+ (VDC) e DC- (COM) propri. Assicurarsi che entrambi i gruppi siano alimentati se vengono utilizzati tutti i 32 punti.

Configurazione del software

In Studio 5000:

1. Stati di guasto/programma: Configurare la reazione delle uscite quando il PLC entra in "Modalità Programma" o si verifica un "Guasto" di comunicazione. L'impostazione predefinita è "Disattivato", ma nelle applicazioni con processi continui si usa spesso "Mantieni ultimo stato".

2. Codifica elettronica: Impostare su "Modulo compatibile" per una manutenzione più semplice oppure su "Corrispondenza esatta" per applicazioni ad alta sicurezza in cui è consentito solo uno specifico firmware/una specifica serie.
