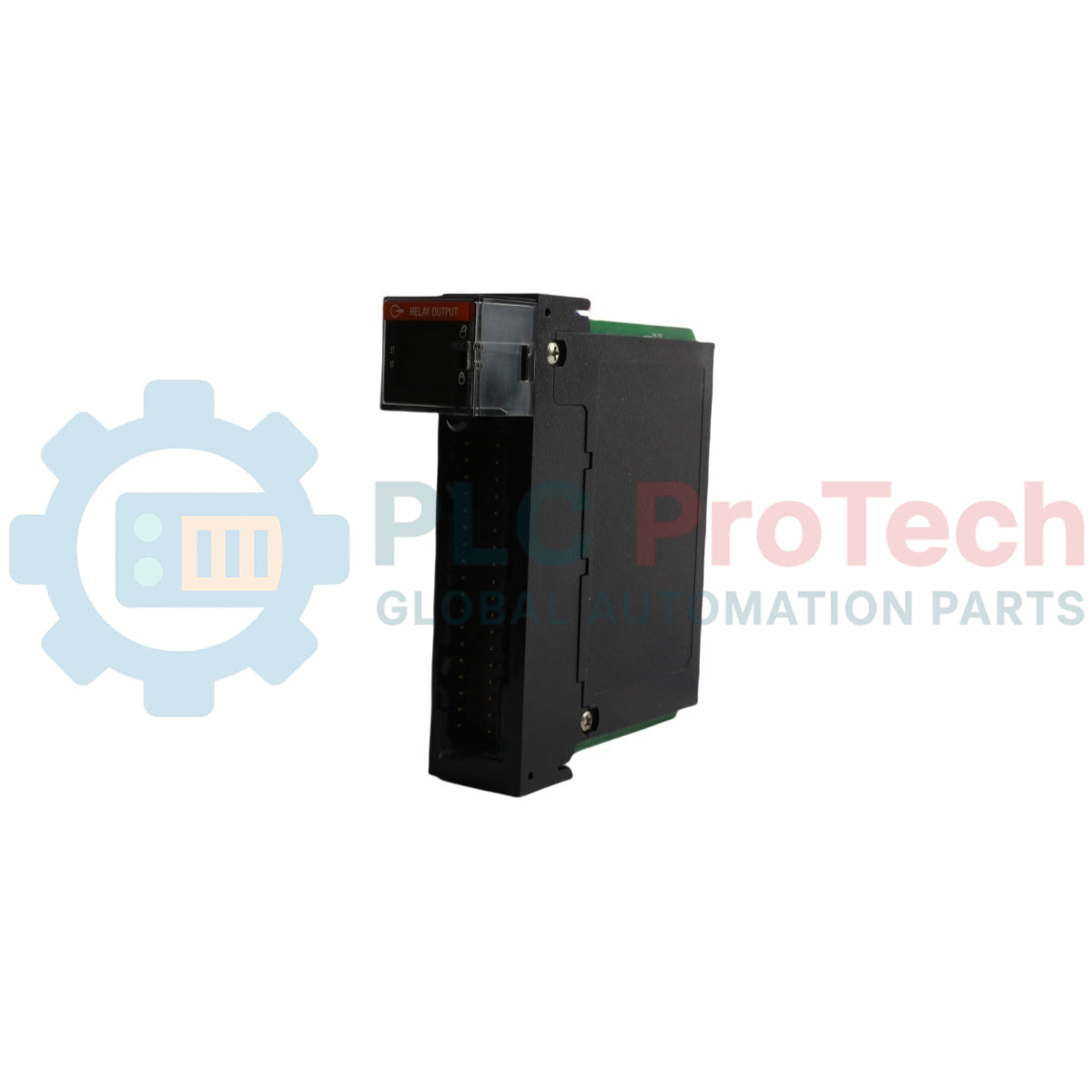

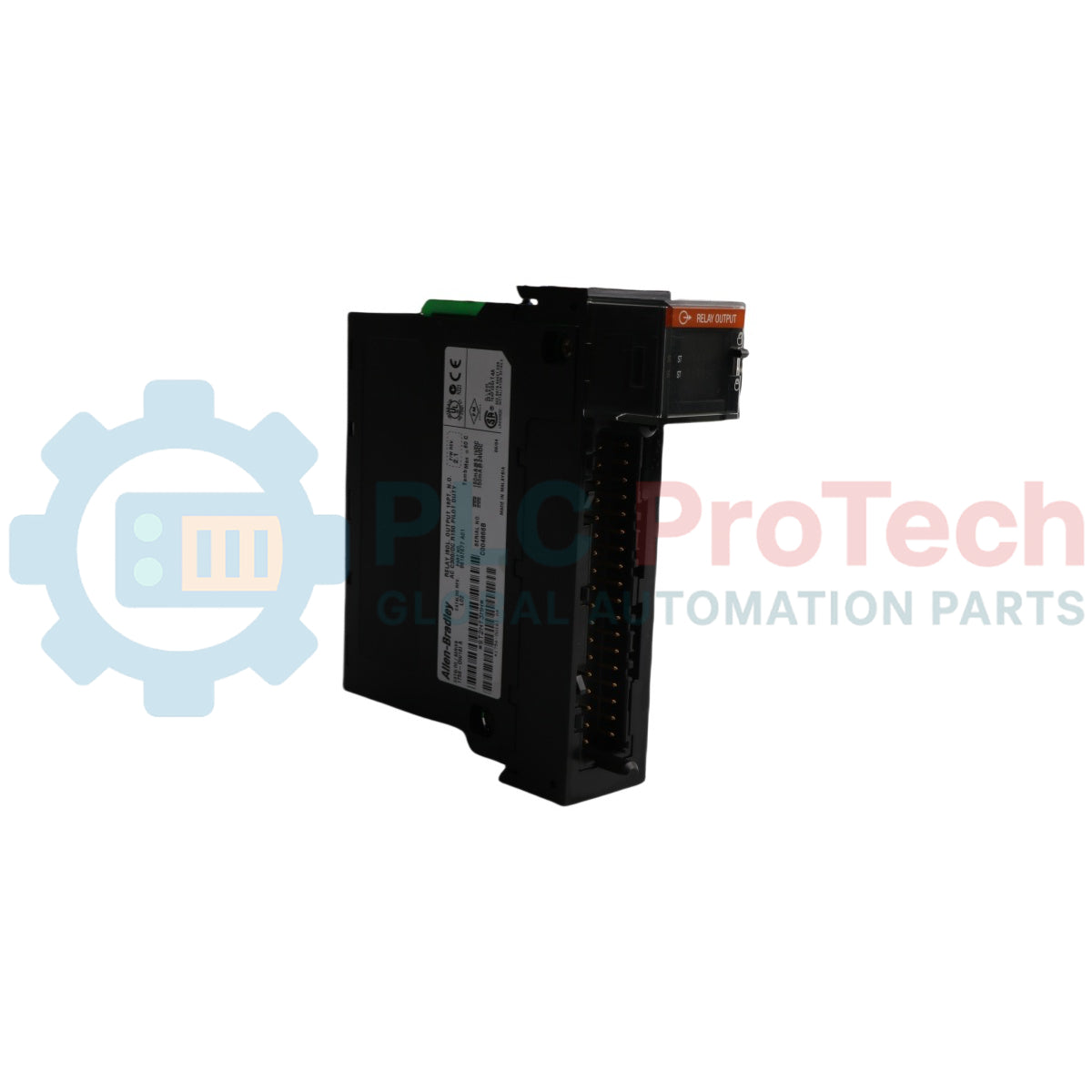

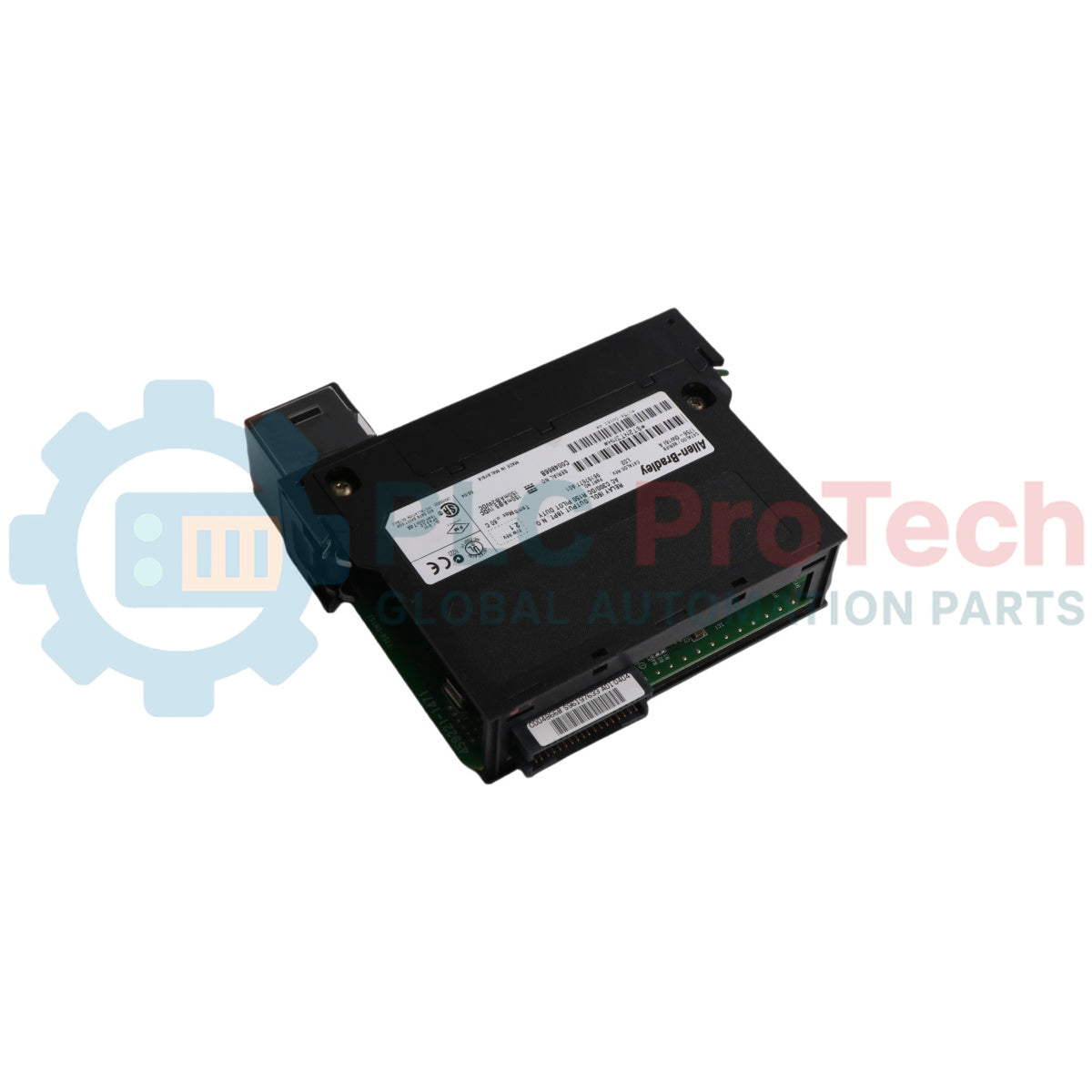

Allen-Bradley 1756-OW16I ControlLogix Modulo relè digitale a 16 punti

Panoramica tecnica

Il 1756-OW16I funziona come un gruppo di uscite digitali a contatti ad alta integrità, a slot singolo, progettato per l'architettura Allen-Bradley ControlLogix. Progettato specificamente per interblocchi di processo complessi in centrali termoelettriche, parchi serbatoi per la raffinazione del petrolio e infrastrutture minerarie pesanti, questo modulo offre sedici canali indipendenti di contatti relè Form A normalmente aperti. Ogni circuito di uscita è completamente isolato galvanicamente dai canali adiacenti e dalla logica del backplane, consentendo il funzionamento simultaneo di tensioni di campo CA e CC distinte in un unico alloggiamento del modulo. Eliminando i percorsi di riferimento di massa comuni e sopprimendo le interferenze transitorie ad alta tensione tra i canali, questo modulo evita i guasti a cascata dei canali, riducendo efficacemente i tempi di inattività imprevisti della strumentazione di campo in ambienti di lavorazione industriale caratterizzati da forti vibrazioni e disturbi elettrici.

Architettura del sistema e caratteristiche funzionali

La topologia hardware di questo gruppo di relè digitali utilizza sedici relè di contatto distinti e meccanicamente robusti, configurati con barriere di isolamento di base classificate per un isolamento elettrico continuo di 250 V. Offre capacità di programmazione native, consentendo la sincronizzazione delle transizioni dello stato dei contatti entro un massimo di 16,7 ms rispetto alla matrice del Coordinated System Time (CST) del backplane Logix. Il modulo dispone di una gestione dello stato indipendente e configurabile tramite software sia per la modalità di guasto sia per la modalità di programma, permettendo agli ingegneri di sistema di predefinire le risposte dei singoli canali - Mantieni ultimo stato, Forzato ad acceso o Forzato a spento (predefinito) - per mantenere condizioni di campo sicure durante le interruzioni del processore. Non richiede ponticelli hardware interni, ma si affida invece alla codifica elettronica tramite software dell'ambiente di sviluppo integrato per impedire l'inserimento errato del modulo durante la manutenzione sul campo.

Specifiche ingegneristiche

Domande frequenti

Qual è l'importanza della specifica della corrente di carico minima di 10 mA sul 1756-OW16I?

I contatti elettromagnetici richiedono una corrente di bagnatura minima di 10 mA per perforare in modo affidabile i sottili strati di ossidazione che si formano naturalmente sulle superfici dei contatti nel tempo. Un funzionamento al di sotto di questa soglia di corrente può causare una continuità del segnale irregolare o indicazioni di circuito aperto errate, nonostante la bobina del relè sia eccitata.

Il 1756-OW16I contiene una protezione interna con fusibile per isolare i carichi di campo in cortocircuito?

No. Il modulo non è dotato di fusibili interni. Per proteggere i percorsi dei contatti dei relè dai danni da sovracorrente dovuti a guasti sul campo, è necessario applicare fusibili esterni. Si consiglia di utilizzare un modulo di interfaccia (IFM) con fusibile conforme alla pubblicazione 1492-TD008, sebbene le certificazioni degli enti siano limitate ai collegamenti diretti tramite morsettiere rimovibili (RTB) ControlLogix standard.

Perché la frequenza massima di commutazione è limitata a 0,3 Hz al carico nominale?

Poiché il 1756-OW16I si basa su contatti meccanici anziché su triac o transistor a stato solido, velocità di ciclo eccessive provocano sollecitazioni termiche e deterioramento degli archi. Limitare la frequenza dei cicli a 1 operazione ogni 3 secondi previene il surriscaldamento dei contatti e garantisce la durata prevista dei contatti di 300 kHz per i carichi resistivi e 100 kHz per i carichi induttivi.

Messa in servizio sul campo e dichiarazioni di sicurezza

• Mitigazione degli archi per carichi induttivi: Quando si controllano elementi di campo induttivi come bobine di avviatori per motori o solenoidi ad alta capacità, è necessario installare soppressori di sovratensione esterni direttamente ai morsetti del carico. Utilizzare un circuito snubber RC appropriato per i circuiti CA e un diodo di ricircolo per i circuiti CC. La forza controelettromotrice induttiva non soppressa (back-EMF) accelererà il deterioramento dei contatti, causando la saldatura dei contatti e danni catastrofici al modulo.

• Selezione e messa a terra del gruppo morsetti: I collegamenti dei conduttori di campo devono essere eseguiti utilizzando RTB ufficiali a 36 o 20 pin (ad es., 1756-TBCH, 1756-TBNH). Separare tutte le linee di corrente CA ad alta tensione dai cavi di logica CC a bassa tensione instradandoli attraverso canaline indipendenti all'interno del pannello di attestamento. Assicurarsi che il telaio mantenga una connessione a bassa impedenza con la rete di terra centrale dell'impianto.

• Avvertenza sulla manutenzione in tensione (restrizioni RIUP): Sebbene l'architettura ControlLogix sottostante consenta la rimozione e l'inserimento sotto tensione (RIUP) durante la manutenzione operativa, l'esecuzione di questa procedura in aree pericolose (Classe I Divisione 2, codice di temperatura T4A) è pericolosa. I circuiti di alimentazione lato campo devono essere completamente isolati e verificati per accertare l'assenza di tensione prima di scollegare i morsettiere meccaniche o estrarre il modulo dal telaio.
