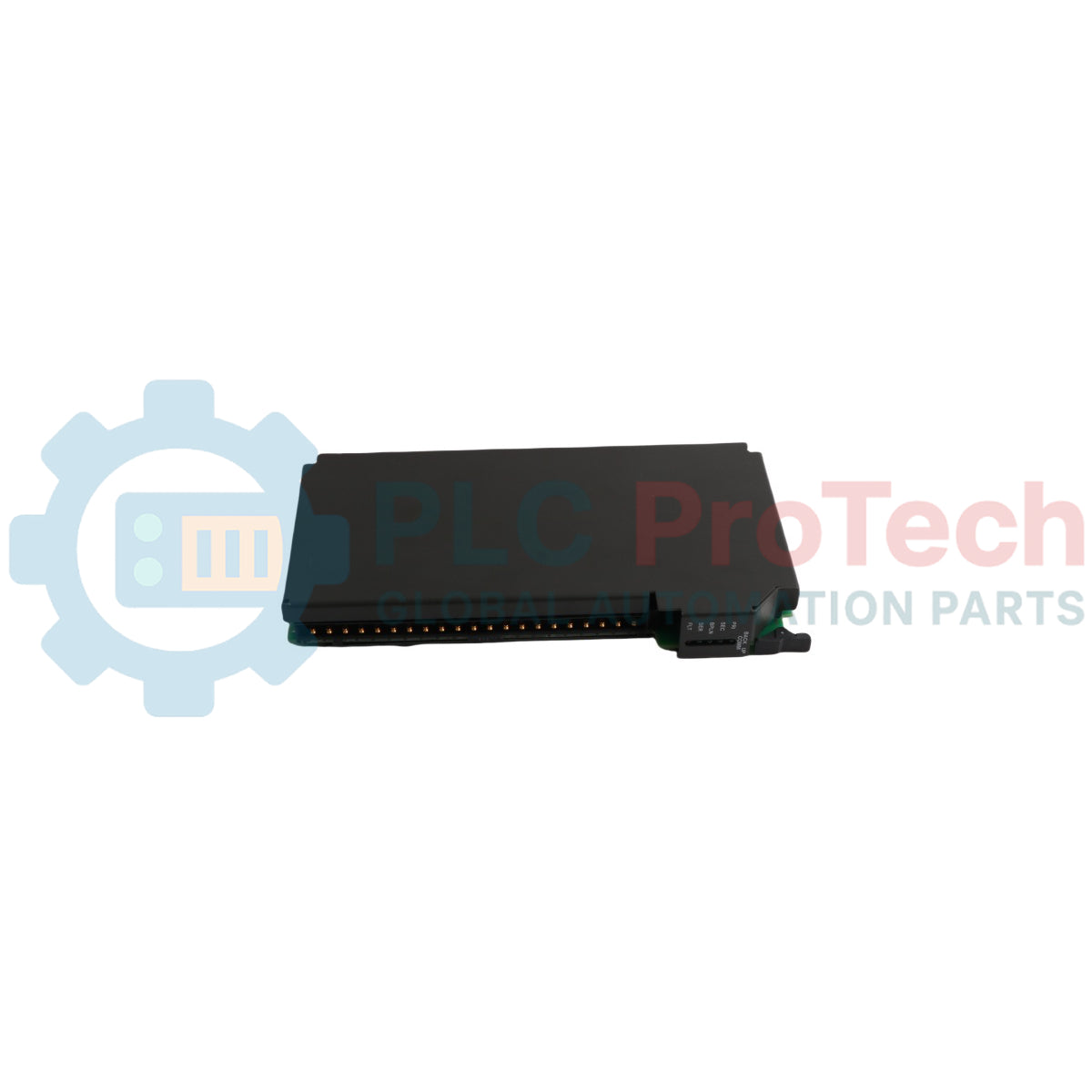

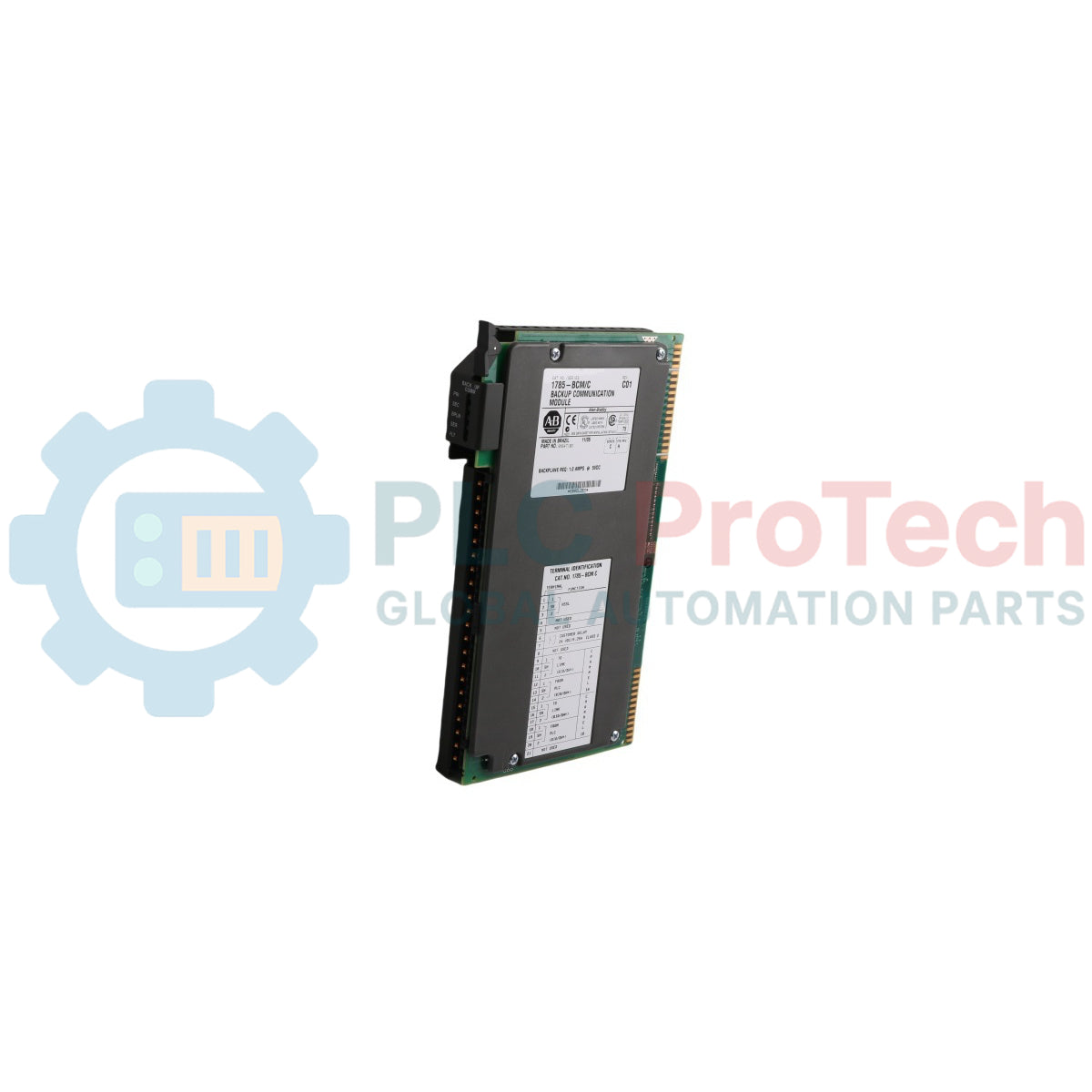

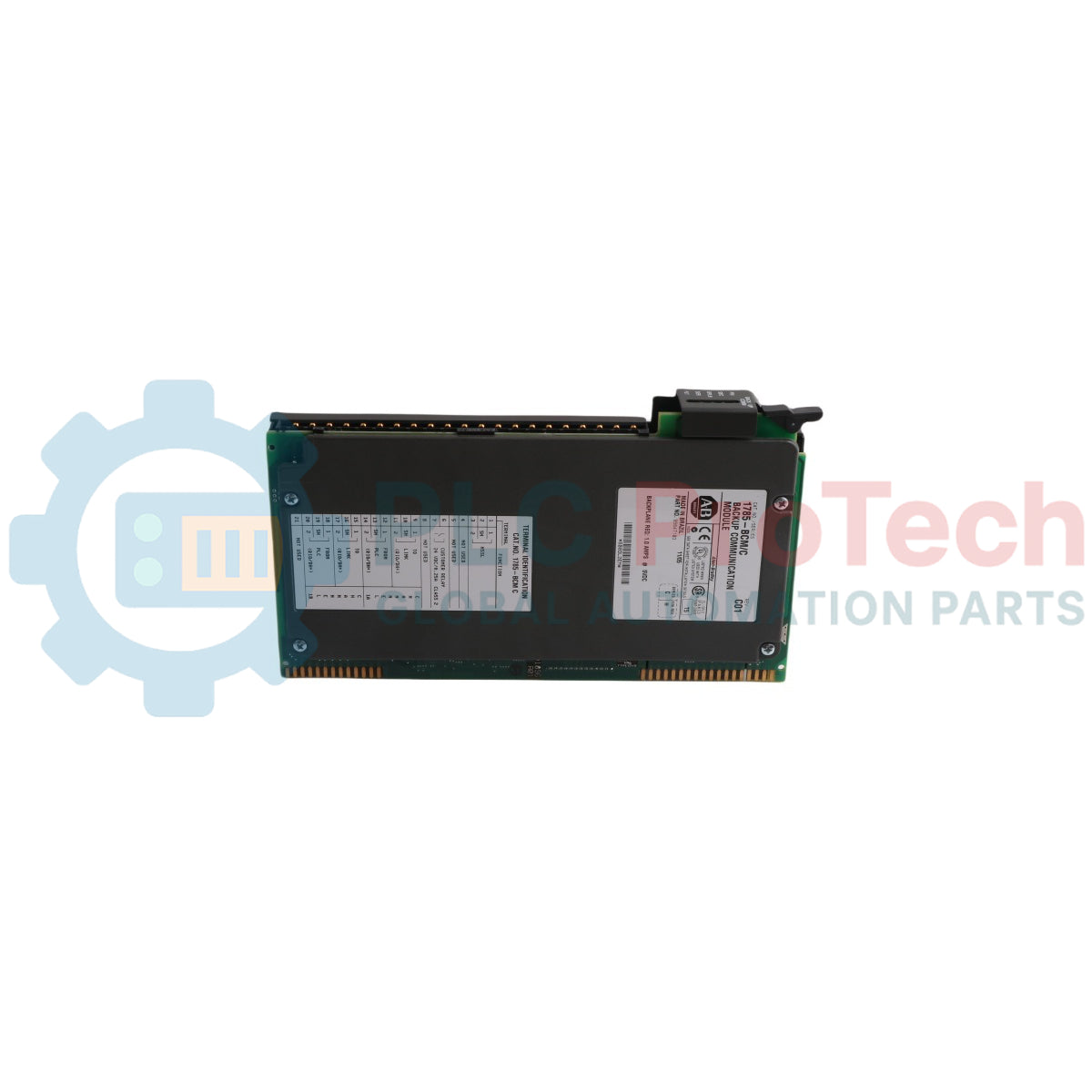

Allen-Bradley 1785-BCM PLC-5 Modulo di comunicazione di backup

Il 1785-BCM funge da modulo hardware di backup a caldo ad alta affidabilità nell'architettura classica del sistema Allen-Bradley PLC-5, ufficialmente designato come Modulo di comunicazione di backup PLC-5. Progettato per fornire ridondanza ad alta disponibilità del sistema, coordina la sincronizzazione di un ambiente a doppio processore per evitare costosi arresti dell'automazione nelle operazioni continue. Operando in coppie primaria/secondaria su due chassis locali, monitora lo stato del sistema e gestisce il subentro immediato e automatico delle comunicazioni di campo in caso di guasto del sistema.

Architettura e topologia operativa della ridondanza

Il 1785-BCM stabilisce una rete di backup hardware a caldo collegando trasversalmente un Sistema primario (che controlla attivamente gli I/O remoti e le apparecchiature di processo) a uno stato sincronizzato Sistema secondario (mantenuto in uno stato di standby ad alta disponibilità).

Il sistema garantisce il completo allineamento dei dati e il ripristino immediato della rete attraverso tre meccanismi di comunicazione fondamentali:

• Collegamento seriale ad alta velocità (HSSL): Un percorso di comunicazione differenziale dedicato tra chassis, collegato direttamente tra i moduli 1785-BCM primario e secondario. Operando a una velocità elevata di 1,2 megabit sull'hardware Serie B (rispetto ai 115 kbaud delle unità legacy Serie A), l'HSSL trasmette i dati degli ingressi remoti, lo stato della logica interna e le tabelle di dati definite dall'utente.
• Interfaccia Remote I/O Smart Switch: Durante il normale funzionamento, il processore secondario è fisicamente isolato dal cablaggio di campo, ma continua a interrogare il proprio 1785-BCM locale. Lo "Smart Switch" integrato in questo modulo imita i nodi di campo reali popolando la tabella dell'immagine degli ingressi del processore secondario con dati in tempo reale ricevuti tramite l'HSSL. Questa architettura mantiene completamente identica la memoria della logica del processore in standby a quella dell'unità primaria.
• Esecuzione della commutazione senza interruzioni: Se il sistema primario subisce un'interruzione di alimentazione, un guasto del processore, un errore hardware locale del 1785-BCM o un cambio intenzionale della modalità del selettore a chiave (ad es. da RUN a PROGRAM), viene attivata una commutazione. I relè di isolamento interni ad alta velocità sul modulo primario si aprono istantaneamente, mentre i relè corrispondenti sul modulo in standby si chiudono. Il controllo delle reti Remote I/O e Data Highway Plus passa al processore secondario in meno di 50 millisecondi, mantenendo stabili le uscite di campo nell'ultimo stato durante la breve finestra di transizione.

Specifiche tecniche

Compatibilità del sistema e modulo di espansione 1785-BEM

• Matrice di compatibilità dei processori: Il 1785-BCM Serie B (revisione C o successiva) supporta un'ampia gamma di piattaforme PLC-5, inclusi PLC-5/11, -5/15, -5/20, -5/25, -5/30, -5/40, -5/60 e PLC-5/80. I moduli legacy Serie A sono limitati esclusivamente ai processori PLC-5/15 e PLC-5/25 meno recenti.
• Modulo di estensione del backup 1785-BEM: Mentre il 1785-BCM di base gestisce fino a due canali integrati (Canali 1A e 1B), i processori di fascia alta come PLC-5/40 e PLC-5/60 supportano quattro canali di comunicazione. Per proteggere queste porte aggiuntive, il Modulo di estensione del backup 1785-BEM deve essere installato accanto al BCM nel rack locale. Il 1785-BEM si interfaccia con il modulo principale tramite un bus backplane secondario locale, aumentando la capacità di commutazione fino a includere i canali 2A e 2B.

Domande frequenti

È possibile utilizzare un modulo 1785-BCM Serie B insieme a un modulo Serie A precedente?

Sì. Il modulo Serie B mantiene la compatibilità con le versioni precedenti e può essere abbinato a un'unità Serie A esistente. Per abilitare questa modalità legacy, è necessario impostare esplicitamente gli interruttori di configurazione fisici sui gruppi di interruttori SW1 e SW2, sul lato e sul fondo del modulo Serie B. Se queste proprietà di corrispondenza vengono omesse, i LED di stato del modulo lampeggeranno mostrando un codice di errore.

È possibile installare moduli I/O industriali locali standard accanto al 1785-BCM?

No. Il sistema di backup PLC-5 è progettato per commutare e proteggere le reti I/O remote; non può eseguire il backup dei moduli I/O locali installati direttamente nel rack principale del processore. Per proteggere il processo dalle interruzioni, tutta la strumentazione di controllo deve risiedere nei telai I/O remoti, lasciando il telaio locale riservato esclusivamente ai due alimentatori, ai processori, al 1785-BCM e agli eventuali componenti 1785-BEM.

Che cos'è la modalità "Fast Data Transfer" sul modulo 1785-BCM Serie B?

Nelle operazioni sincrone standard, quando le istruzioni di scrittura (BTW) e lettura (BTR) del trasferimento a blocchi eseguono il mirroring delle tabelle dati utente attraverso l'HSSL, il processore secondario attende che un intero segmento dati composto da più blocchi sia stato ricevuto correttamente prima di renderlo disponibile. L'abilitazione della modalità "Fast Data Transfer" tramite lo Switch 2 del gruppo di switch SW1 consente al modulo secondario di rilasciare immediatamente i singoli blocchi al processore di standby non appena arrivano. Questo riduce significativamente i tempi di sincronizzazione della tabella dati, portando il tempo di trasferimento di 16 blocchi (992 parole) da ~400–1000 ms a una rapida finestra di 180–260 ms.

Linee guida per la messa in servizio sul campo e il cablaggio di rete

• Isolamento dello schermo del trunk: Collegare le reti di comunicazione tra i telai primario e di standby con cavi schermati a doppino intrecciato 1770-CD "Blue Hose" di alta qualità. Il filo di drenaggio dello schermo in rame deve rimanere continuo attraverso tutti i collegamenti intermedi ed essere saldamente collegato alla barra principale di terra dell'enclosure in una sola estremità fisica del loop di rete. La messa a terra dello schermo in più punti crea disturbi da anello di terra che corrompono la trasmissione dei dati ad alta velocità.
• Logica di trasferimento a blocchi asincrono: Poiché le operazioni di mirroring della tabella dati vengono eseguite in modo asincrono rispetto alla scansione del programma ladder, gli ingegneri di processo devono sempre utilizzare il bit Done dell'istruzione (DN) del comando BTR o BTW primario come parte della logica di esecuzione dell'interblocco. Questa procedura garantisce che valori intermedi o corrotti non vengano trasmessi al sistema di standby se il controller primario si guasta durante una scansione.
• Protocollo di isolamento dalle aree pericolose: Il 1785-BCM è progettato per consentire l'ispezione e la sostituzione a caldo di un modulo di standby guasto senza interrompere il processore primario in linea. Tuttavia, se l'assemblaggio hardware viene installato in zone industriali pericolose (atmosfere esplosive di Classe I, Divisione 2), è necessario disalimentare completamente le linee di alimentazione dell'enclosure o confermare che l'area sia totalmente non pericolosa prima di estrarre i moduli o scollegare i bracci di cablaggio di campo, per prevenire i rischi di innesco dovuti ad archi elettrici.
