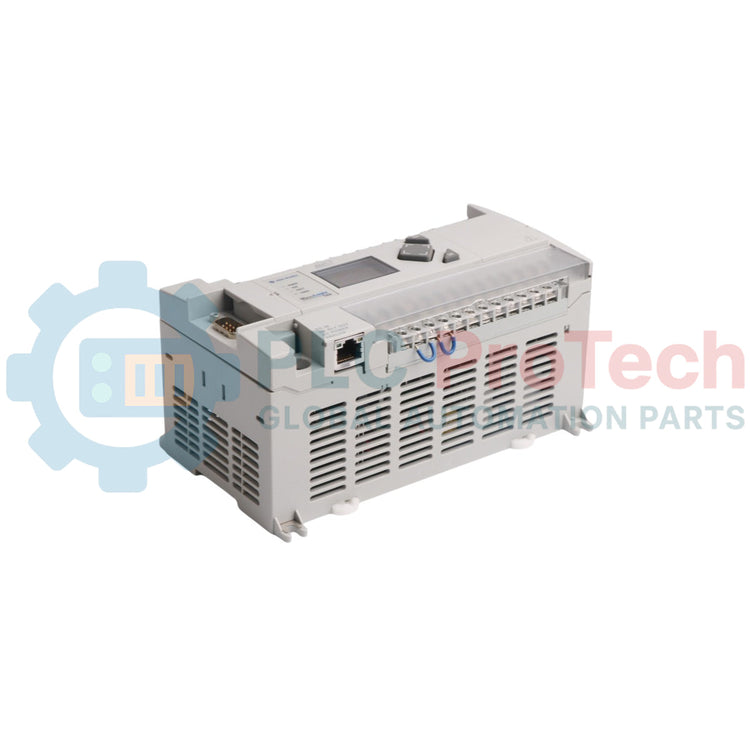

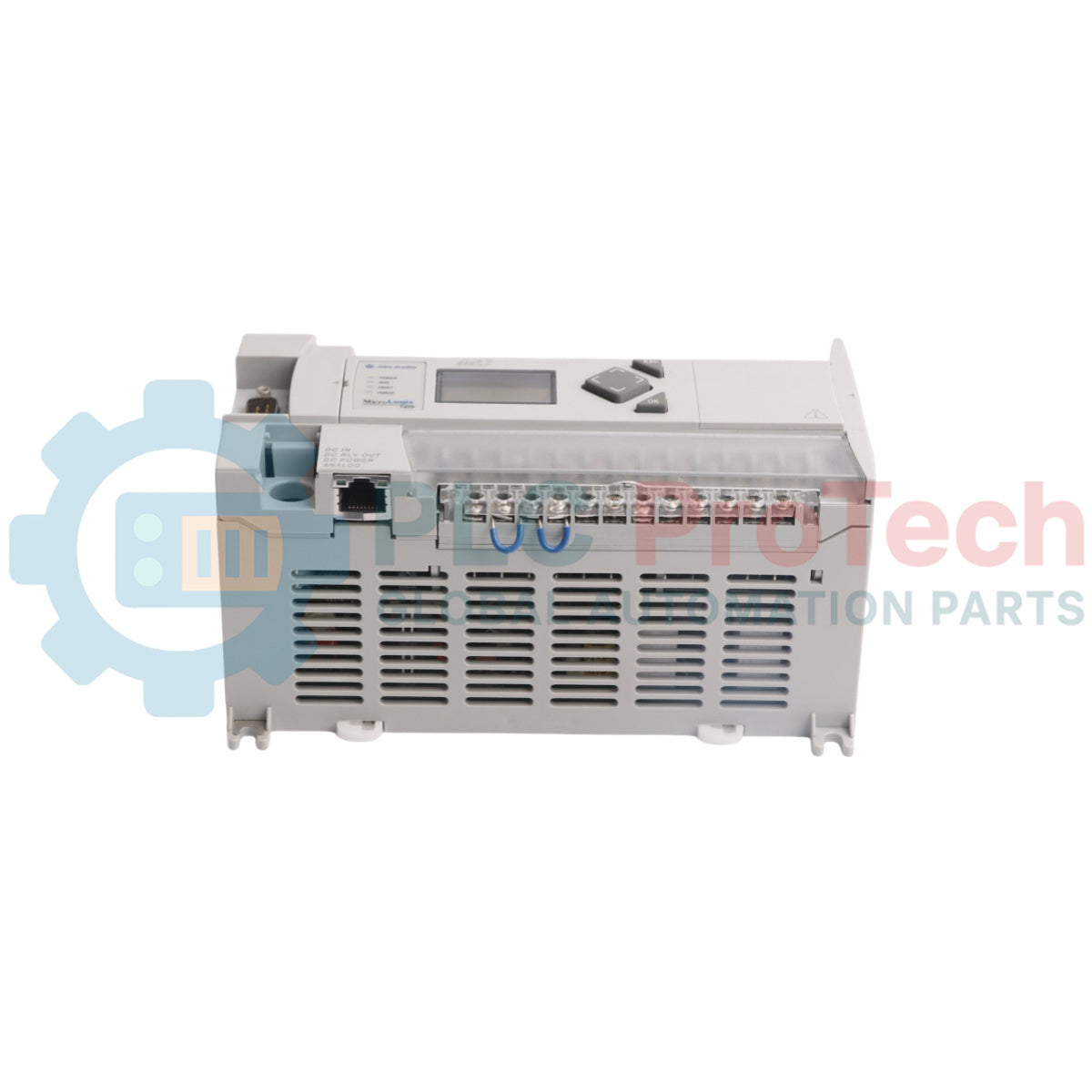

Controller Allen-Bradley 1766-L32BXBA MicroLogix 1400 a 32 punti

Descrizione

L'Allen-Bradley 1766-L32BXBA è un controllore logico programmabile della serie MicroLogix 1400, progettato per applicazioni di automazione industriale che richiedono un'elevata densità di canali di controllo digitali e analogici. Questo controllore funziona con un'alimentazione a 24 V CC e gestisce un totale integrato di 32 punti digitali, oltre a moduli di elaborazione analogica integrati. Le capacità degli ingressi digitali comprendono 12 ingressi rapidi a 24 V CC e 8 ingressi standard a 24 V CC, abbinati a 6 uscite a relè, 3 uscite rapide a 24 V CC e 3 uscite FET normali a 24 V CC. L'unità integra inoltre 4 ingressi di tensione integrati a 12 bit e 2 uscite analogiche integrate a 12 bit, eliminando la necessità di moduli hardware aggiuntivi nelle applicazioni di base per il monitoraggio di segnali misti. Dotato di una porta Ethernet isolata, il sistema supporta le comunicazioni tramite protocolli industriali, inclusi i messaggi EtherNet/IP, Modbus TCP/IP e DNP3 su IP, garantendo la piena compatibilità con le infrastrutture delle stazioni di supervisione.

Caratteristiche

• Integra una configurazione integrata multicanale diversificata, composta da 20 ingressi digitali, 12 uscite digitali, 4 ingressi analogici e 2 uscite analogiche.
• Dispone di 12 ingressi digitali ad alta velocità e 3 uscite FET rapide per l'esecuzione rapida dei segnali.
• Offre due topologie di uscita digitale, utilizzando sia robusti relè isolati sia canali FET a 24 V CC a commutazione rapida.
• È dotato di una porta Ethernet isolata che supporta l'integrazione di rete multiprotocollo, oltre a funzionalità di interfaccia seriale.
• Contiene 20 KB di memoria interna per elaborare in modo sicuro le applicazioni di logica di controllo dell'utente.

Applicazioni

• Cicli di automazione di sistemi integrati che richiedono la gestione locale combinata di strumentazione digitale ad alta velocità e analogica.
• Unità terminali remote SCADA che utilizzano configurazioni di comunicazione DNP3 o Modbus in infrastrutture idriche, di trattamento delle acque reflue o di pubblica utilità.
• Trasportatori locali per la movimentazione dei materiali, pannelli di controllo per macchinari di imballaggio e skid per pompe di processo.

Specifiche tecniche

Linee guida per l'installazione

• Installare saldamente l'alloggiamento del controllore su una struttura standard con guida DIN industriale, all'interno di un armadio di controllo con protezione ambientale.
• Verificare che il collegamento di alimentazione ausiliaria in ingresso fornisca una sorgente regolata a 24 V CC conforme ai rigorosi requisiti elettrici dei morsetti hardware.
• Separare le linee di segnale della strumentazione, in particolare i circuiti integrati degli ingressi e delle uscite analogiche a 12 bit, dalle linee elettriche ad alta tensione adiacenti, per ridurre i rischi di accoppiamento del rumore.
• Collegare a terra il telaio del controllore utilizzando l'apposito morsetto di terra, per garantire operazioni diagnostiche interne affidabili e ottimizzare i livelli di immunità elettrostatica.
