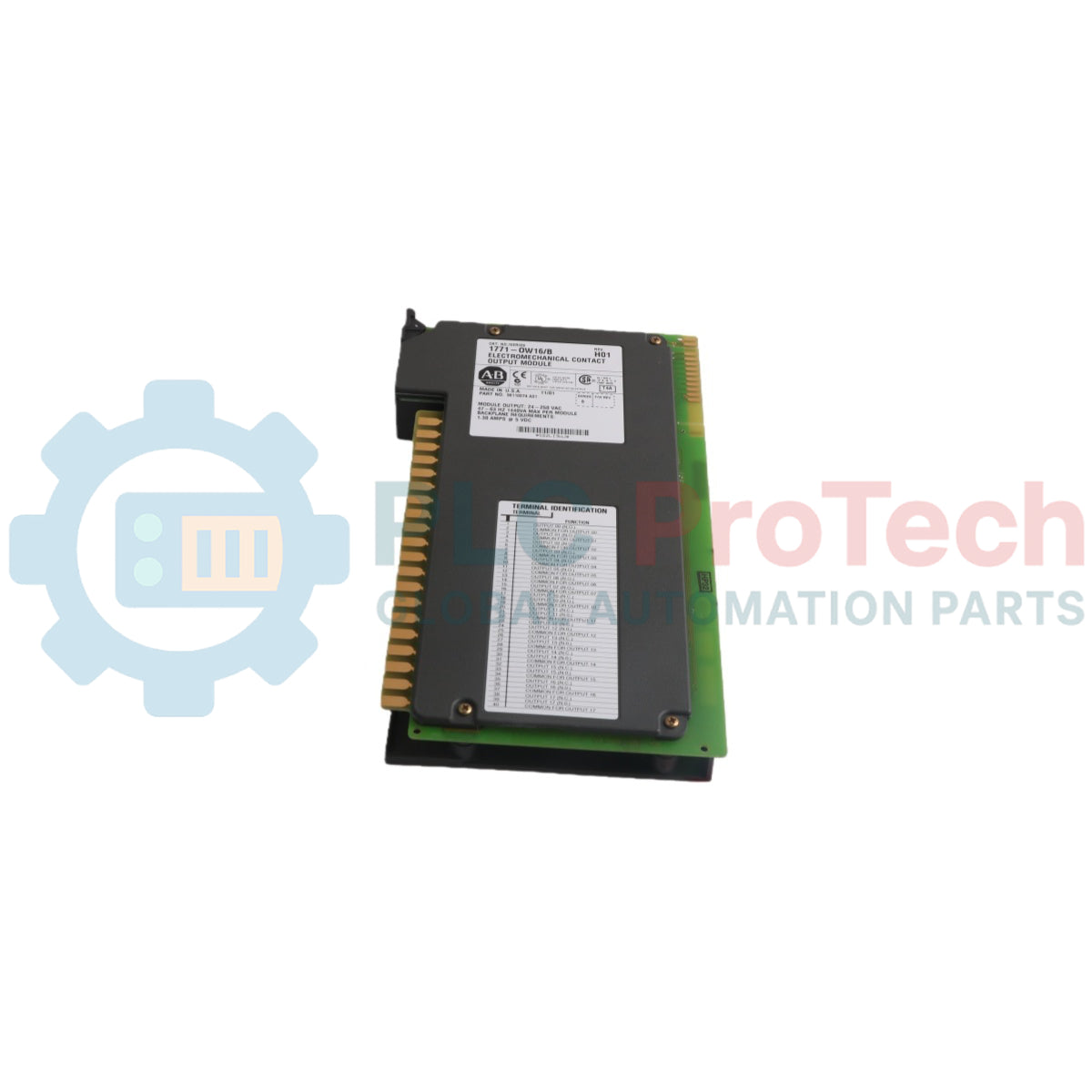

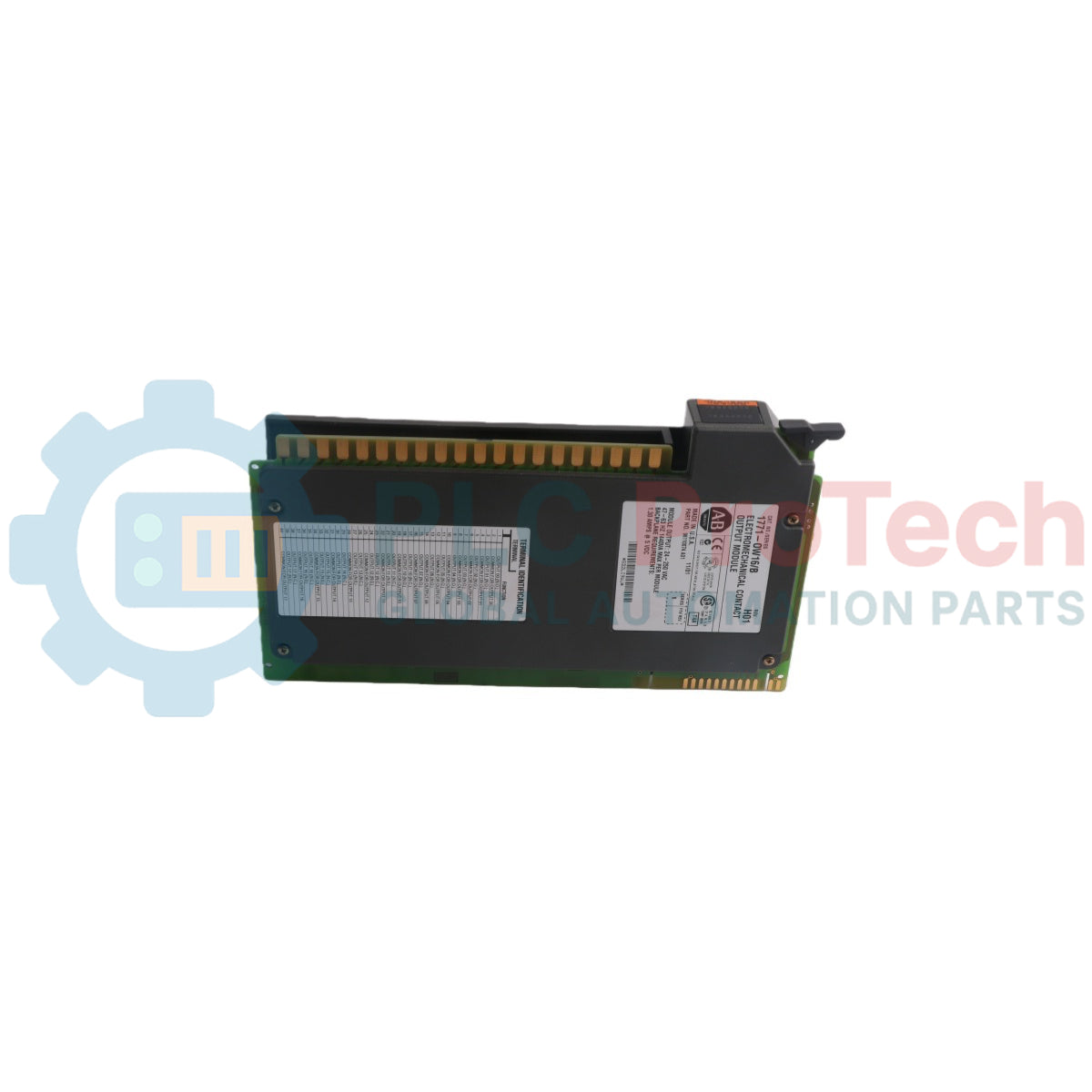

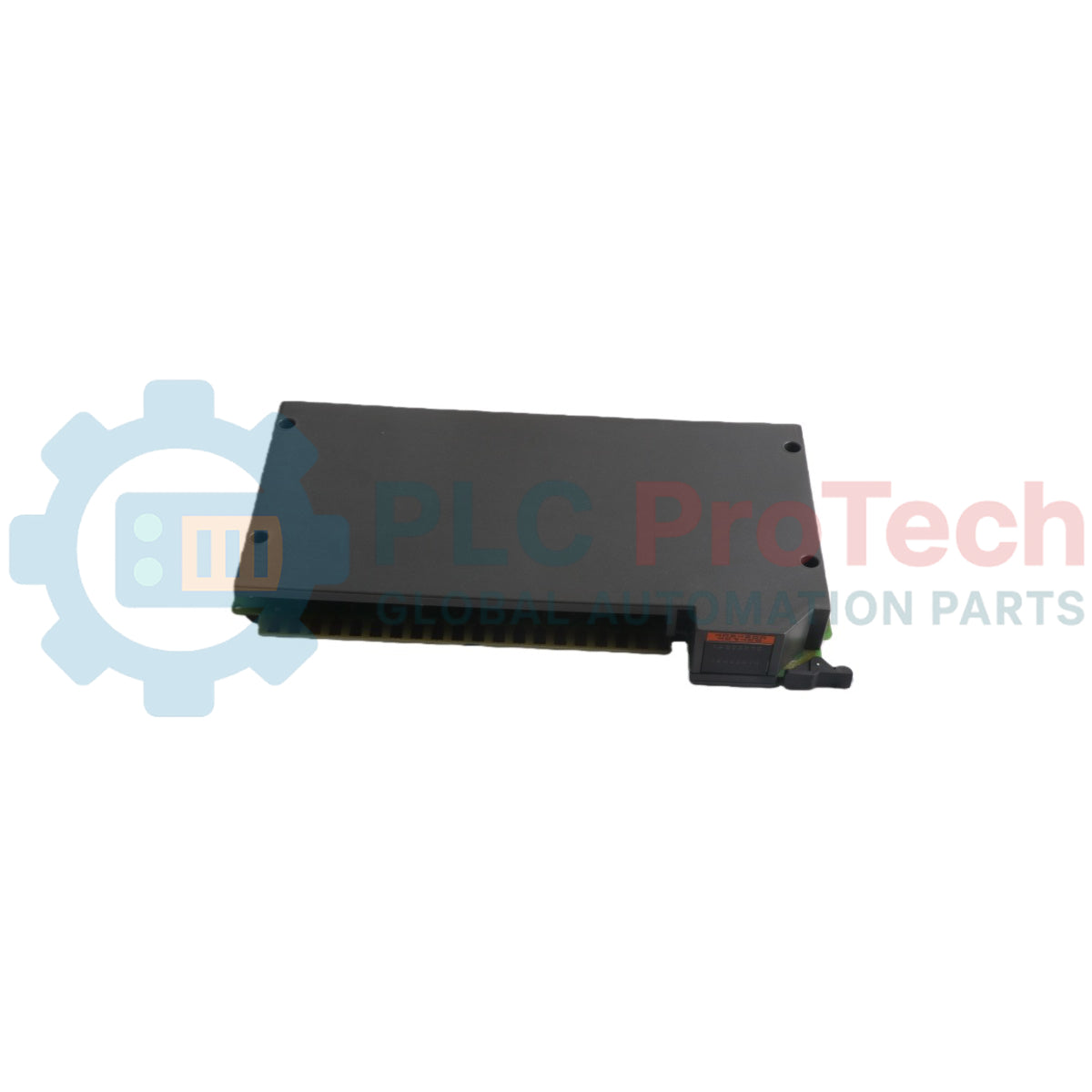

Modulo di uscita a contatti selezionabili Allen-Bradley 1771-OW 1771

Descrizione

Allen-Bradley 1771-OW è un modulo hardware di uscita a contatti selezionabile progettato per l'integrazione in un telaio I/O 1771. In qualità di unità di commutazione specializzata, il dispositivo fornisce 8 uscite organizzate in 4 gruppi isolati da 2, con ogni gruppo distinto configurato con una propria connessione comune indipendente. Ogni singolo percorso di uscita è isolato elettricamente dai circuiti logici interni del modulo, consentendo al sistema di pilotare simultaneamente carichi esterni separati fino a una corrente continua massima di 1,0 A per uscita alla potenza nominale. Poiché l'hardware non contiene circuiti integrati di limitazione delle sovratensioni, il 1771-OW deve essere utilizzato esclusivamente per la commutazione di carichi resistivi e non è consigliato per configurazioni con carichi induttivi o capacitivi. I percorsi di elaborazione del controllo logico e di eccitazione delle bobine dei relè interni sono alimentati direttamente tramite il backplane del telaio I/O host.

Caratteristiche

• Configurazioni dei ponticelli di uscita selezionabili individualmente, che consentono di personalizzare ogni punto per il funzionamento normalmente aperto (N.O.) o normalmente chiuso (N.C.).
• Quattro raggruppamenti di circuiti isolati contenenti due linee di uscita per gruppo, per supportare la distribuzione con più connessioni comuni.
• Barriere di isolamento elettrico che separano i circuiti di commutazione dei contatti di uscita lato campo dai componenti logici locali del backplane.
• Array diagnostico montato frontalmente, costituito da 8 indicatori di stato che si illuminano quando le bobine dei rispettivi relè di uscita sono eccitate.

Applicazioni

• Commutazione dedicata di circuiti di controllo resistivi negli ambienti di produzione industriale.
• Instradamento dell'interfaccia a contatti puliti verso moduli di ingresso esterni o dispositivi logici a bassa corrente.
• Controllo dell'automazione distribuita tramite configurazioni con isolamento dei contatti in più gruppi.

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l'installazione

• Sicurezza dell'alimentazione del backplane: rimuovere sempre completamente l'alimentazione dal backplane del telaio I/O 1771 e dal braccio di cablaggio collegato prima di rimuovere o installare qualsiasi hardware I/O, per evitare lesioni fisiche o il funzionamento imprevisto del sistema.
• Protezione dalle scariche elettrostatiche: prima di maneggiare il gruppo della scheda elettronica, toccare un oggetto collegato a terra per scaricare l'elettricità statica accumulata ed evitare di toccare i pin del connettore del backplane posteriore.
• Codifica in plastica del telaio: montare le bande di codifica in plastica sui punti di guida del backplane del telaio tra le posizioni 6 e 8 e tra le posizioni 16 e 18 per bloccare lo slot scelto esclusivamente per questo tipo di hardware.
• Limiti di posizionamento del modulo: il modulo può essere installato in qualsiasi connettore di slot disponibile del telaio I/O, ad eccezione della posizione dello slot più a sinistra, rigorosamente riservata ai moduli adattatore o processore.
• Controllo della configurazione dei ponticelli: per modificare il funzionamento normalmente aperto predefinito di fabbrica, rimuovere le 4 viti laterali per aprire i coperchi dell'alloggiamento e spostare manualmente i ponticelli interni K1, K2, K3 e K4 nelle rispettive posizioni N.C.
• Lunghezza del cavo di interconnessione: limitare la lunghezza totale dei collegamenti di interconnessione del cablaggio di campo a un massimo di 1000 piedi (304.8 metri).
• Avvertenza sul carico in parallelo: non collegare due o più uscite in parallelo nel tentativo di superare la potenza nominale continua di 1A, poiché lievi variazioni nei tempi di risposta dei singoli relè possono far sì che un singolo contatto sostenga l'intera corrente di carico.
