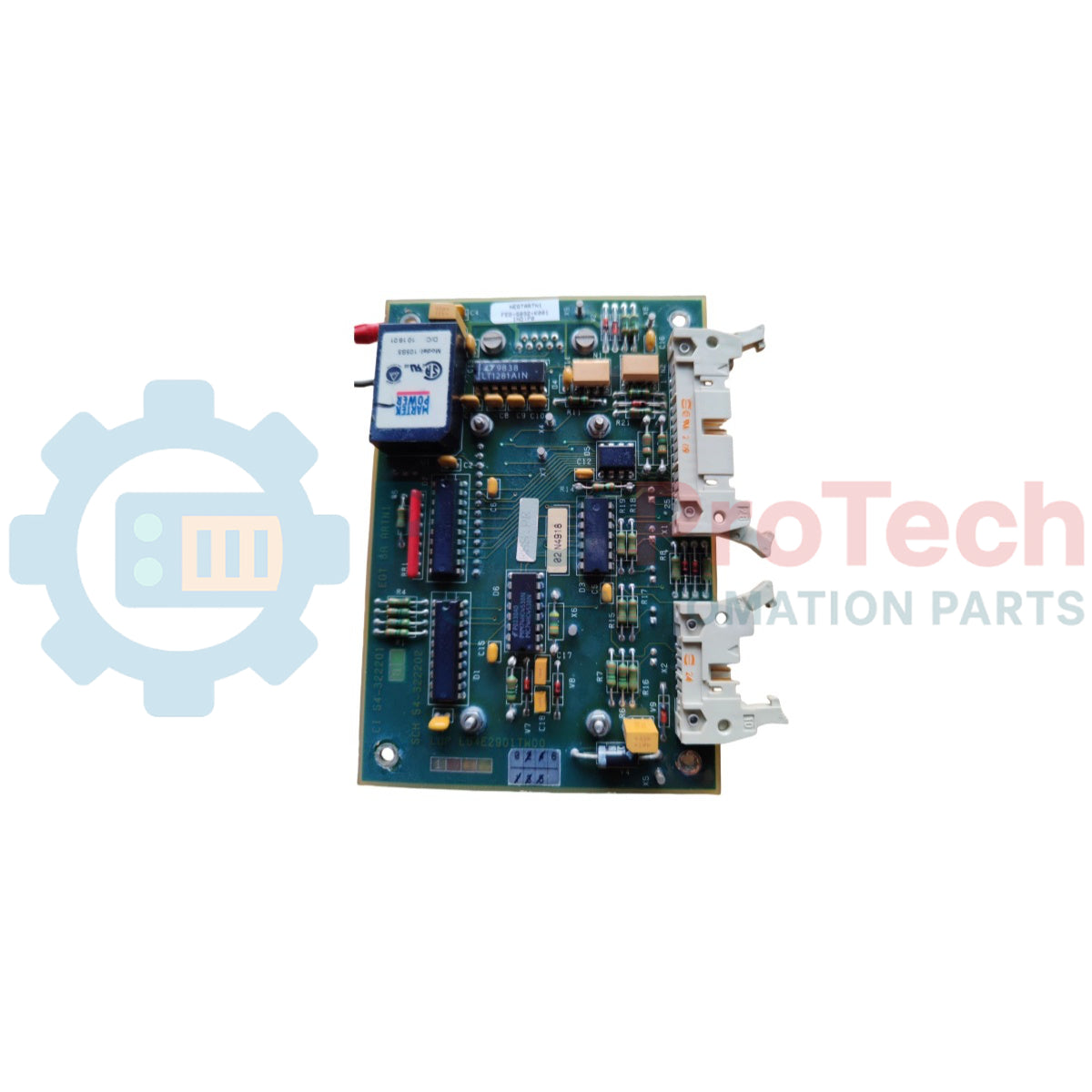

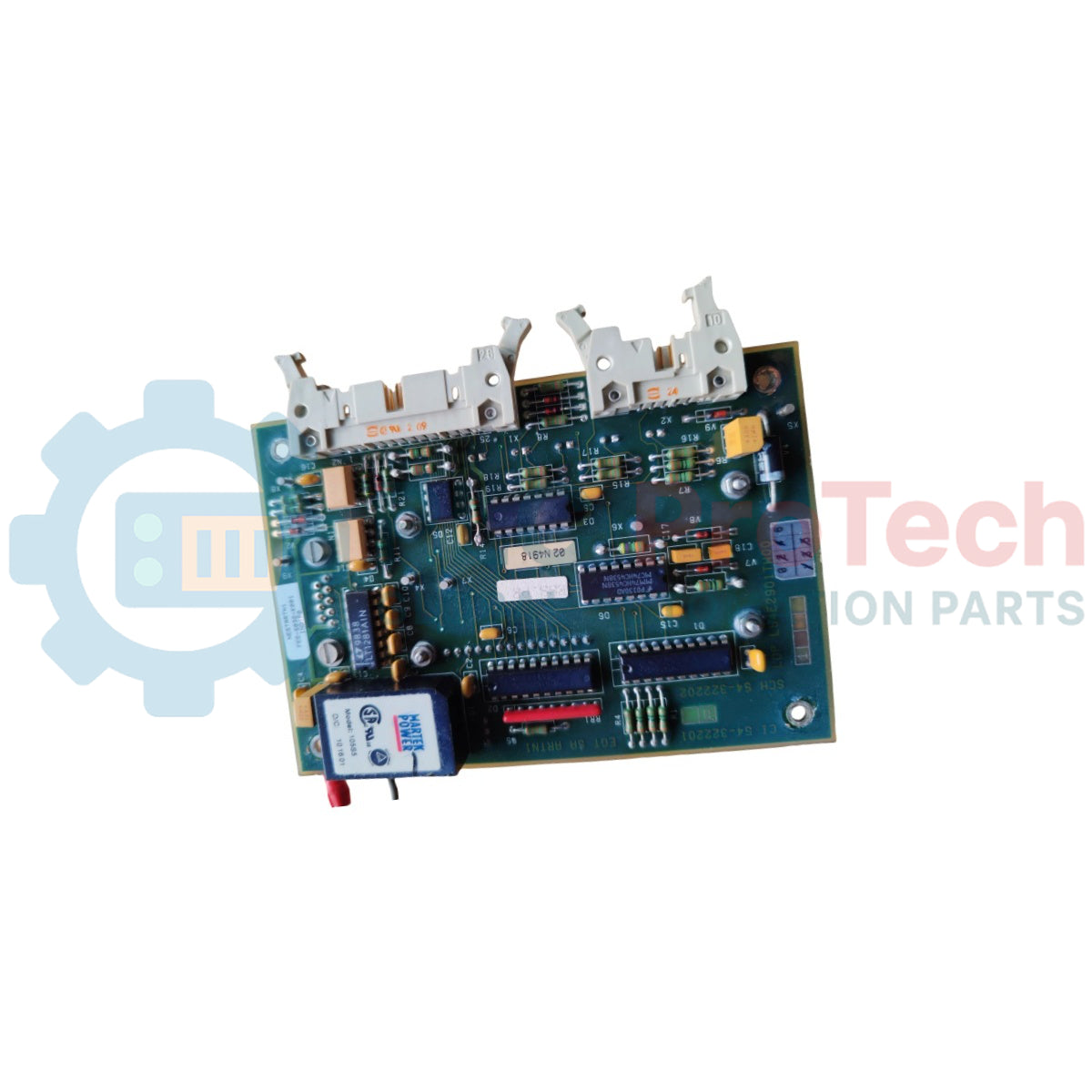

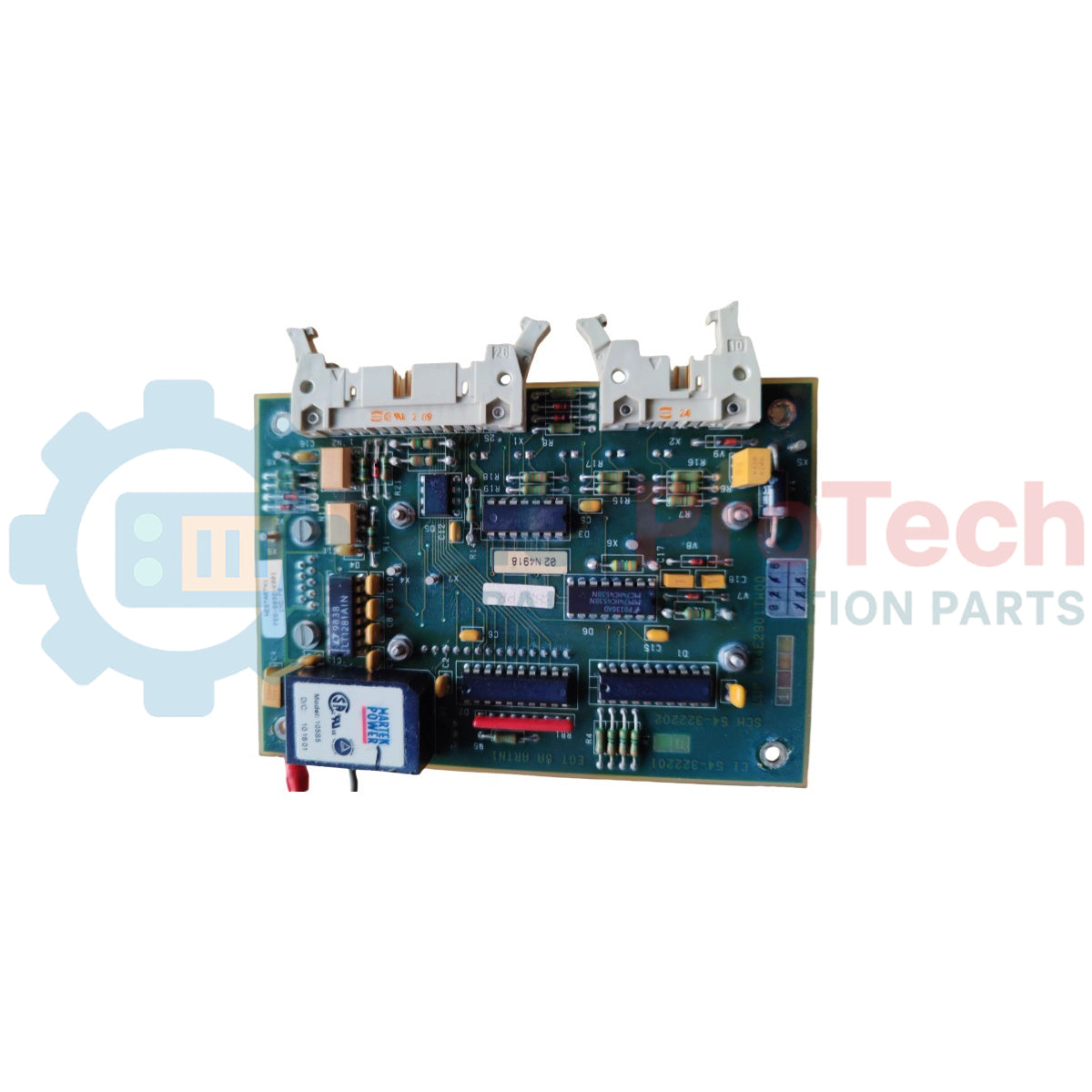

ALSTOM ESVI1 L54E1100BB Scheda I/O analogica logica

Panoramica del prodotto

Il  ESVI1 (ESVI-1), identificato dal numero di parte specifico  L54E1100BB (L54E1100BB00), è una scheda I/O di sicurezza vitale ad alta integrità, progettata per i sistemi di segnalamento ferroviario e di sicurezza industriale mission-critical di ALSTOM. In quanto componente certificato SIL4, questo modulo è progettato per gestire la logica "vitale", dove la sicurezza in caso di guasto rappresenta la priorità assoluta. Utilizzato frequentemente nei sistemi di interlocking e nelle unità di controllo dei treni, l'ESVI1 gestisce l'acquisizione ad alta velocità dei segnali lato campo e l'esecuzione dei comandi critici per la sicurezza. Utilizzando l'L54E1100BB nella propria architettura di controllo, si garantisce una risposta deterministica alle condizioni di campo, colmando efficacemente il divario tra la strumentazione di campo e l'elaborazione della logica vitale, con particolare attenzione alla massima sicurezza operativa.

Configurazione tecnica (approfondimento)

L'ESVI1 L54E1100BB è costruito su una piattaforma hardware ridondante e fail-safe, conforme agli standard CENELEC EN 5012x e IEC 61508.

• Architettura di sicurezza: Dispone di una struttura logica interna a doppio canale "2 su 2". Ciò garantisce che ogni segnale di ingresso venga verificato incrociatamente da percorsi di elaborazione indipendenti prima che venga confermato uno stato logico, prevenendo interventi intempestivi o guasti non sicuri.

• Isolamento galvanico: Fornisce un isolamento di alto livello da 1500 VAC tra i canali I/O lato campo e il backplane del sistema, proteggendo il processore centrale dai loop di massa e dai transitori elettrici esterni.

• Comunicazione sul bus: Si interfaccia principalmente tramite i protocolli di backplane ALSTOM SAFEBUS o FIP/WorldFIP ad alta velocità, consentendo lo scambio di dati in tempo reale con tempi di risposta inferiori a 10 ms.

• Uscite vitali: È progettato specificamente con uscite a relè o uscite open-collector (OC) ad alta sicurezza, monitorate per rilevare guasti "bloccati su" e verificare l'integrità dei circuiti incrociati.

Specifiche tecniche

Domande frequenti tecniche

D1: Qual è il significato della designazione "Sicurezza vitale" per l'ESVI1?

R1: Significa che il modulo è stato validato a livello hardware per funzioni in cui un guasto potrebbe comportare conseguenze catastrofiche. Utilizza test automatici integrati e una logica ridondante per garantire uno stato fail-safe in ogni condizione.

D2: Questo modulo può funzionare in armadi esterni non climatizzati?

R2: Sì, l'L54E1100BB è classificato EN 50155 Classe TX, che supporta un ampio intervallo di temperatura da -40 a 70 deg C, rendendolo adatto ai fabbricati di segnalamento a bordo linea.

D3: Come segnala il modulo un guasto interno di sicurezza?

R3: I LED di stato del pannello frontale attivano un codice specifico "FAULT" o "VITAL ERR" e il modulo diseccita automaticamente le proprie uscite di sicurezza, garantendo che il sistema controllato entri in uno stato sicuro noto.

Guida all'ingegneria e all'installazione

• Inserimento nel backplane: Assicurarsi che l'ESVI1 sia completamente inserito nel backplane SAFEBUS. Utilizzare le viti prigioniere per fissare il modulo; un collegamento allentato su una scheda vitale può attivare un arresto di emergenza dell'intero sistema a causa della perdita dei segnali di heartbeat.

• Cablaggio della ridondanza: Durante il cablaggio per applicazioni SIL4, assicurarsi che anche l'alimentazione lato campo sia ridondante e che il cablaggio degli ingressi segua le regole di separazione a "doppio percorso" per prevenire guasti di modo comune.

• Coppia di serraggio dei contatti: Per le morsettiere con interfaccia a vite, mantenere una coppia di serraggio di 0.4 Nm. Un serraggio eccessivo può danneggiare i connettori interni delle piste certificate per la sicurezza, mentre un serraggio insufficiente può causare lo sfarfallio del segnale.

Vantaggi tecnici

L'ALSTOM ESVI1 L54E1100BB rappresenta il vertice dell'ingegneria fail-safe per i settori ferroviario e industriale B2B. Il suo PCB è protetto da un rivestimento conformale di grado militare, che garantisce resistenza all'umidità, alla nebbia salina e alle vibrazioni, elementi essenziali per l'affidabilità a lungo termine nelle infrastrutture di trasporto. Grazie al rapido tempo di risposta di 10 ms e alla certificazione SIL4, offre agli ingegneri il massimo livello di sicurezza nella protezione sia della vita umana sia di beni industriali di alto valore.
