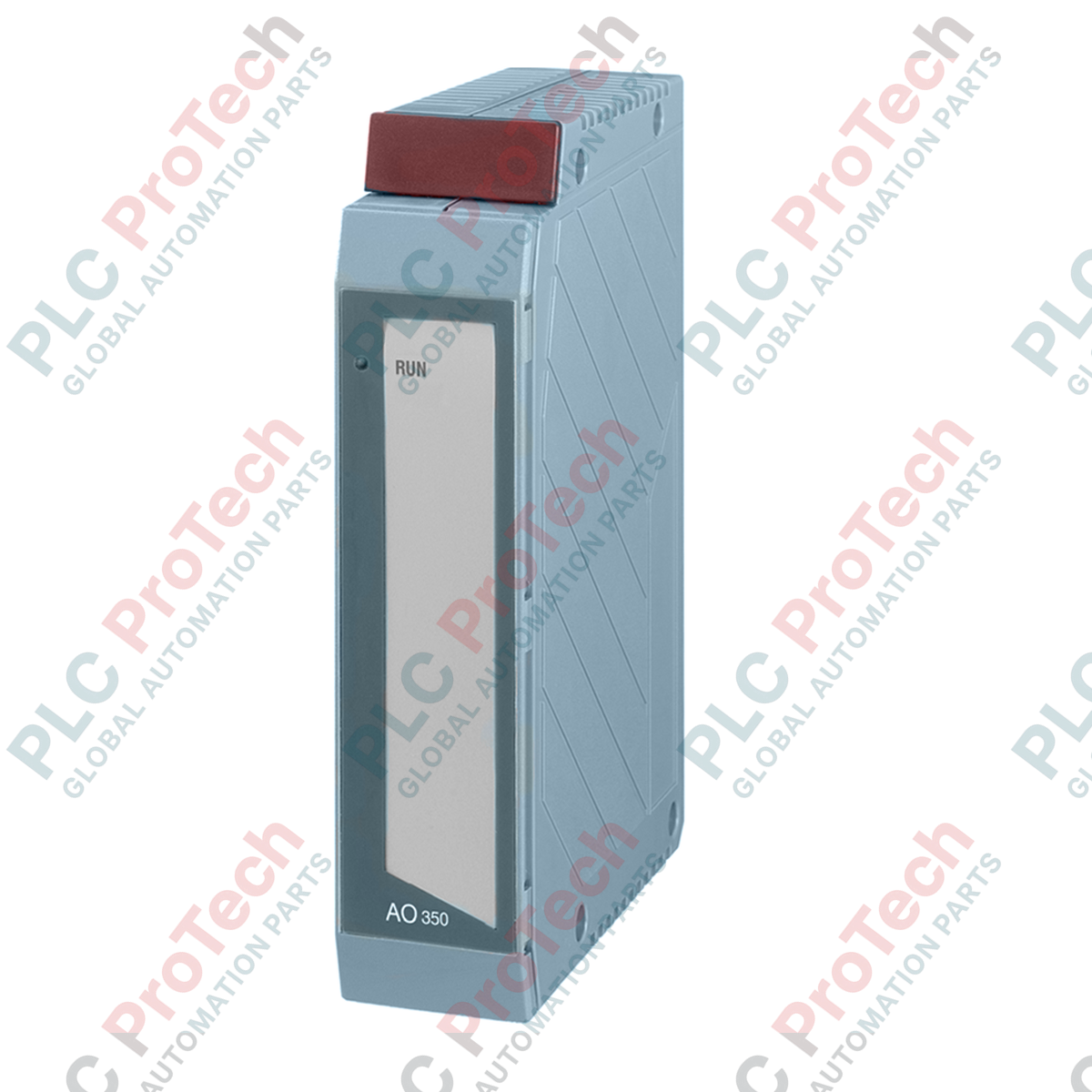

Modulo di uscita analogica B&R 3AO350.6 della serie 2005

Panoramica del prodotto

Il B&R 3AO350.6 (3AO 350.6) è un modulo di uscita analogica ad alta precisione progettato per la piattaforma di automazione B&R 2005. Progettato per scenari di controllo industriale, come riferimenti per azionamenti a velocità variabile, controllo di valvole proporzionali e strumentazione di processo, questo modulo dispone di 8 uscite indipendenti con un intervallo di plus/minus 10 V. La risoluzione del convertitore digitale a 12 bit garantisce un'uscita del segnale ad alta fedeltà, mentre il rapido tempo di conversione di 250 microsecondi su tutte le uscite consente la sincronizzazione ad alta velocità nelle attività di controllo a circuito chiuso. Il design robusto, inclusa la protezione integrata contro i cortocircuiti, riduce al minimo il rischio di guasti dei componenti nei complessi armadi di controllo delle macchine ad alta densità.

Configurazione tecnica

Il modulo 3AO350.6 è ottimizzato per l'architettura della serie 2005 e può essere installato sia nelle unità base sia nelle unità di espansione grazie al formato a larghezza singola. Il modulo fornisce l'isolamento elettrico tra i canali I/O e il backplane del PLC, proteggendo efficacemente il processore da potenziali transitori di tensione sul lato campo. Per il cablaggio sul campo, il modulo richiede i morsettiere della serie 3TB170, disponibili nelle versioni con morsetti a vite o a molla. La diagnostica è semplificata dai LED integrati, che forniscono un feedback visivo sullo stato del convertitore e sulla salute generale del modulo, consentendo agli ingegneri di verificare rapidamente l'integrità del segnale durante l'installazione o la risoluzione dei problemi.

Specifiche tecniche

Domande frequenti

La morsettiera è inclusa con il 3AO350.6?

No, la morsettiera deve essere ordinata separatamente. È possibile scegliere la 3TB170.9 (morsetti a vite) oppure la 3TB170.91 (morsetti a molla), a seconda dei requisiti specifici del cablaggio.

I canali analogici sono isolati elettricamente l'uno dall'altro?

No, gli 8 canali non sono isolati elettricamente l'uno dall'altro; tuttavia, tutti i canali sono isolati elettricamente dal backplane del PLC per proteggere il controllore.

Qual è la precisione di base del segnale di uscita?

La precisione di base delle uscite analogiche è pari a plus/minus 0.25% a 20 deg C.

Linee guida per l'installazione e il funzionamento

• Integrità del segnale: poiché i canali condividono un potenziale di terra comune, utilizzare cavi a doppino ritorto schermati per tutti i segnali di uscita analogici. Assicurarsi che la schermatura sia collegata correttamente a una terra di riferimento comune nel punto di ingresso nell'armadio, per evitare anelli di massa che possono introdurre rumore e ridurre la precisione dell'uscita a 12 bit.
• Requisiti di protezione: il modulo include una protezione contro i cortocircuiti; tuttavia, assicurarsi sempre che l'impedenza del carico collegato non scenda al di sotto della soglia raccomandata dal produttore. In caso di cavi molto lunghi, valutare l'uso di condizionatori di segnale locali per mantenere i livelli di tensione.
• Considerazioni ambientali: il modulo è omologato per il funzionamento tra 0 e 60 deg C. Assicurarsi che il rack della serie 2005 sia installato in un armadio ben ventilato. Nelle installazioni ad alta densità, verificare che il flusso d'aria non sia ostruito da fasci di cavi o da altri componenti, poiché l'accumulo di calore può alterare la precisione dell'uscita analogica oltre i limiti specificati.
