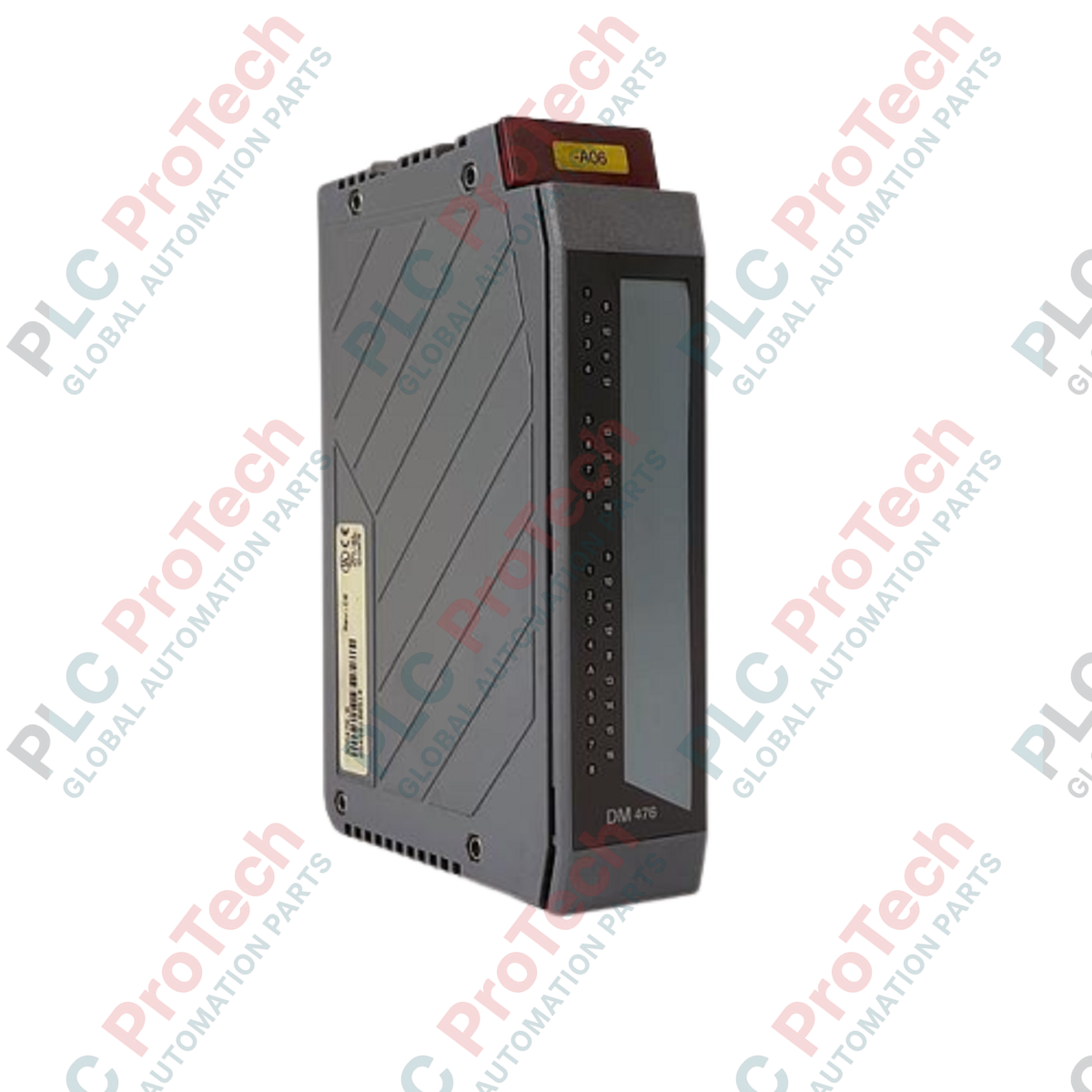

Modulo I/O digitali misti B&R 3DM476.6 System 2005

Panoramica del prodotto

Il 3DM476.6 (3DM476.6) è un versatile modulo digitale misto progettato per la serie B&R System 2005 . Progettato per gestire requisiti I/O ad alta densità in un unico ingombro hardware, questo modulo dispone di 16 ingressi digitali e uscite ad alte prestazioni compatibili sia con segnali 24 VDC sia con segnali 24 VAC . Questa architettura "mista" rende il 3DM476.6 una soluzione ideale per l'ammodernamento di sistemi legacy o la gestione di diversi dispositivi di campo, come interruttori di finecorsa, sensori e piccole elettrovalvole. Grazie alla robusta protezione IP20 e all'isolamento elettrico completo, questo modulo fornisce un'interfaccia affidabile per complesse attività di automazione industriale nella gestione dell'energia, nella movimentazione dei materiali e nel controllo dei processi.

Architettura hardware e logica dei segnali

Il 3DM476.6 è ottimizzato per garantire stabilità e sicurezza, utilizzando un isolamento avanzato dei gruppi per prevenire le interferenze e proteggere la logica di elaborazione centrale.

• I/O digitale misto: Combina le funzionalità di ingresso e uscita, riducendo il numero di slot fisici richiesti nel rack e diminuendo i costi complessivi del sistema.

• Compatibilità con doppia tensione: Supporta segnali di campo 24 VDC e 24 VAC , offrendo una flessibilità senza pari nell'interfacciamento con quadri di controllo a potenza mista.

• Isolamento sofisticato: Dispone di un isolamento dei gruppi di alto livello (ingresso-ingresso e ingresso-uscita). Ciò garantisce che i guasti elettrici in un gruppo non si propaghino ad altre sezioni del modulo o al backplane.

• Efficienza energetica: Profilo di potenza bilanciato, con un consumo esterno di 2.0 W (24 V) e un consumo interno di 2.5 W (5 VDC).

Specifiche tecniche

Domande frequenti tecniche

Il 3DM476.6 può gestire contemporaneamente segnali AC e DC su canali diversi?

Il modulo è classificato per 24 VDC e 24 VAC, ma è necessario rispettare le regole di isolamento dei gruppi. Sebbene i singoli canali all'interno di un gruppo non siano isolati tra loro, i gruppi di ingresso sono isolati dai gruppi di uscita, consentendo diversi riferimenti di potenziale attraverso tali separazioni.

Qual è l'importanza della corrente nominale di uscita di 0.4 A?

La corrente nominale di 0.4 A per uscita è specificamente adatta al comando di dispositivi pilota, come relè interposti o bobine di elettrovalvole ad alta impedenza. Se è necessario azionare attuatori ad alta potenza, si consiglia di utilizzare il 3DM476.6 per comandare un contattore di potenza di dimensioni maggiori.

In che modo il consumo interno di 2.5 W influisce sul dimensionamento del rack?

Il consumo di 2.5 W prelevato dal backplane a 5 VDC è un fattore importante per il bilancio energetico. Assicurarsi che il modulo di alimentazione System 2005 disponga di un margine sufficiente sui "5 V interni" per supportare questo modulo insieme alle altre schede CPU e di comunicazione presenti nello stesso rack.

Guida all'ingegneria e all'installazione sul campo

• Cablaggio per l'isolamento dei gruppi: Durante il cablaggio del 3DM476.6, sfruttare l'isolamento dei gruppi per separare i rumorosi segnali di campo AC dagli ingressi DC sensibili. Assicurarsi che i terminali comuni dei diversi gruppi rimangano elettricamente distinti, così da preservare l'integrità della barriera di isolamento.

• Gestione termica: Considerando il consumo totale di energia interna ed esterna (4.5 W complessivi), assicurarsi che il rack System 2005 sia installato in un quadro con ventilazione adeguata. Se vengono utilizzati più moduli 3DM476.6, mantenere una distanza standard tra il rack e le pareti del quadro.

• Mappatura I/O: Prima della messa in servizio in B&R Automation Studio, verificare la mappatura dei canali. Poiché si tratta di un modulo misto, una configurazione software errata può causare l'invio di comandi "Forzatura uscita" a hardware definito come ingresso, provocando potenzialmente guasti di sistema.

Vantaggi ingegneristici

Il 3DM476.6 rappresenta gli elevati standard ingegneristici delle linee di automazione classiche di B&R. Il peso di spedizione di 2.0 kg è indicativo dei componenti interni di alta qualità e del robusto involucro meccanico. La capacità di fornire 16 ingressi oltre alle uscite in un'unica unità lo rende una soluzione salvaspazio per quadri di controllo ad alta densità. Inoltre, l'assenza di isolamento tra i canali all'interno di un gruppo, compensata da un robusto isolamento tra i gruppi, offre una soluzione conveniente e sicura per le applicazioni industriali standard in cui non è richiesto un isolamento individuale estremo.
