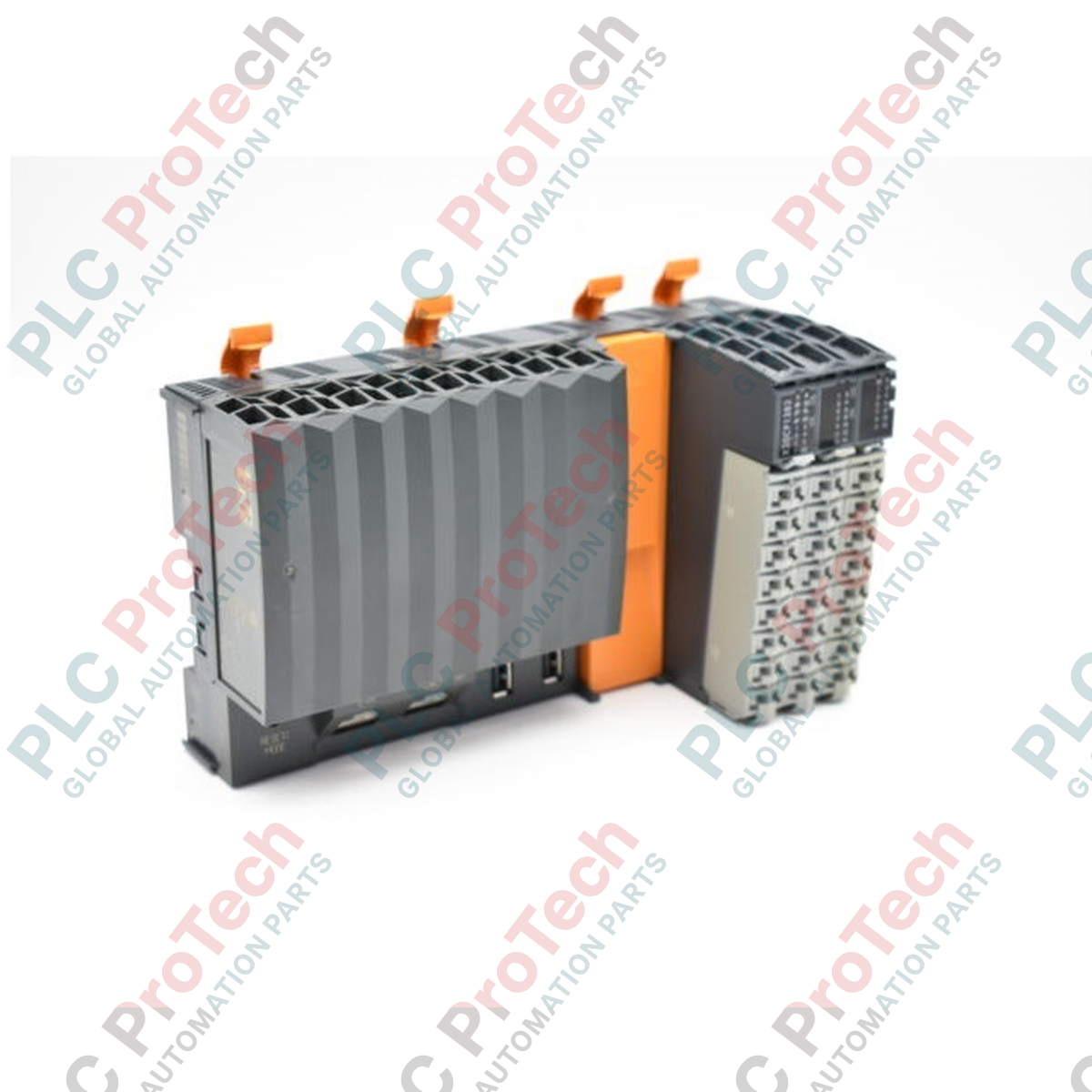

Modulo controller CPU Compact-S B&R X20CP1382

Panoramica del prodotto

X20CP1382 (X20CP1382) è un controller tutto-in-uno ad alte prestazioni della famiglia B&R X20 Compact-S. Alimentata da un processore compatibile Intel x86 a 400 MHz e da un processore I/O integrato, questa CPU è progettata per il controllo deterministico in macchinari complessi e sistemi di automazione distribuiti. Dispone di numerose interfacce integrate, tra cui Ethernet, POWERLINK (con concatenamento poll-response) e bus CAN, oltre a 30 ingressi/uscite digitali e 2 ingressi/uscite analogici integrati direttamente nel dispositivo. Progettata per un funzionamento senza manutenzione, X20CP1382 è priva di ventola, non richiede alcuna batteria e utilizza 2 GB di memoria flash integrata, risultando la scelta ideale per quadri di controllo compatti in cui affidabilità ed efficienza dello spazio sono fondamentali.

Potenza di elaborazione e architettura della memoria

X20CP1382 utilizza una sofisticata gerarchia di memoria ed elaborazione per garantire prestazioni in tempo reale e lunga durata dei dati.

• Logica a doppio processore: la CPU a 400 MHz principale gestisce la logica complessa e le comunicazioni, mentre il processore I/O integrato gestisce i punti dati in background, riducendo al minimo il jitter e massimizzando il throughput.

• Affidabilità dell'archiviazione: dispone di 2 GB di memoria flash eMMC con ECC, offrendo 40 TB garantiti di dati scrivibili, equivalenti a 21,9 GB al giorno per 5 anni.

• Dati non volatili: include 32 kB di FRAM per le variabili ritentive, garantendo la conservazione dei dati di processo critici per oltre 10 anni senza batteria.

• Efficienza delle istruzioni: un tempo tipico del ciclo di istruzione di 0,0199 µs e un ciclo della classe di task più breve di 1 ms consentono una sincronizzazione ad alta velocità per applicazioni di confezionamento e motion control.

Specifiche tecniche

Domande frequenti tecniche

In che modo il "concatenamento poll-response" sull'interfaccia POWERLINK migliora le prestazioni?

Il concatenamento poll-response (PRC) ottimizza la larghezza di banda della rete consentendo a più nodi di rispondere a un singolo frame di richiesta. In X20CP1382, ciò consente tempi di ciclo molto più brevi per le reti di motion control su larga scala rispetto ai metodi di polling standard.

Quali sono i requisiti specifici per le linee dei segnali digitali?

Per mantenere l'integrità del segnale per gli I/O digitali ad alta velocità, è necessario utilizzare linee schermate. La lunghezza massima consentita della linea è di 20 m per prevenire errori di temporizzazione o degrado del segnale causati da interferenze elettromagnetiche.

L'orologio in tempo reale integrato (RTC) può funzionare durante una lunga interruzione di corrente senza batteria?

Sì. X20CP1382 utilizza un sistema di backup senza batteria che conserva l'ora per almeno 300 ore (in genere fino a 1000 ore a 25 °C). Ciò garantisce che il sistema mantenga la sincronizzazione durante la manutenzione ordinaria o brevi arresti dell'impianto.

Guida all'installazione e all'ingegneria sul campo

• Utilizzo dello slot di espansione: il modulo include uno slot di espansione per interfacce. Può essere utilizzato per aggiungere CAN secondario, RS485 o ulteriori porte Ethernet. Assicurarsi che il modulo di interfaccia sia inserito saldamente e che il coperchio dello slot venga reinstallato quando non utilizzato, per mantenere il grado di protezione IP20.

• Gestione termica: sebbene il modulo sia privo di ventola, genera circa 5,5 W di calore (fino a 8,6 W con i carichi I/O e X2X). In involucri compatti, assicurarsi che il flusso d'aria verticale non sia ostruito. La temperatura di esercizio e la ritenzione dei dati eMMC sono sensibili al calore; mantenere la temperatura ambiente entro l'intervallo specificato da -25 a 60 °C.

• Protezione dell'alimentazione: la CPU richiede un'alimentazione a 24 VCC. Sebbene disponga di protezione integrata contro l'inversione di polarità e di un fusibile non sostituibile, è obbligatorio utilizzare un fusibile ritardato da 10 A esterno per proteggere il segmento di alimentazione degli I/O e il controller da guasti elettrici gravi.

Vantaggi ingegneristici

X20CP1382 si distingue per il suo processore I/O compatibile con reACTION (elaborazione in background) e il supporto a Visual Components, che lo rendono una scelta versatile per applicazioni con uso intensivo di HMI. Le certificazioni DNV e UL ne garantiscono l'idoneità per ambienti marittimi e aree industriali pericolose. L'inclusione della piastra terminale X20 e dei morsetti nella fornitura standard riduce la complessità degli approvvigionamenti, offrendo una soluzione controller completa e pronta all'uso per l'automazione avanzata delle macchine.
