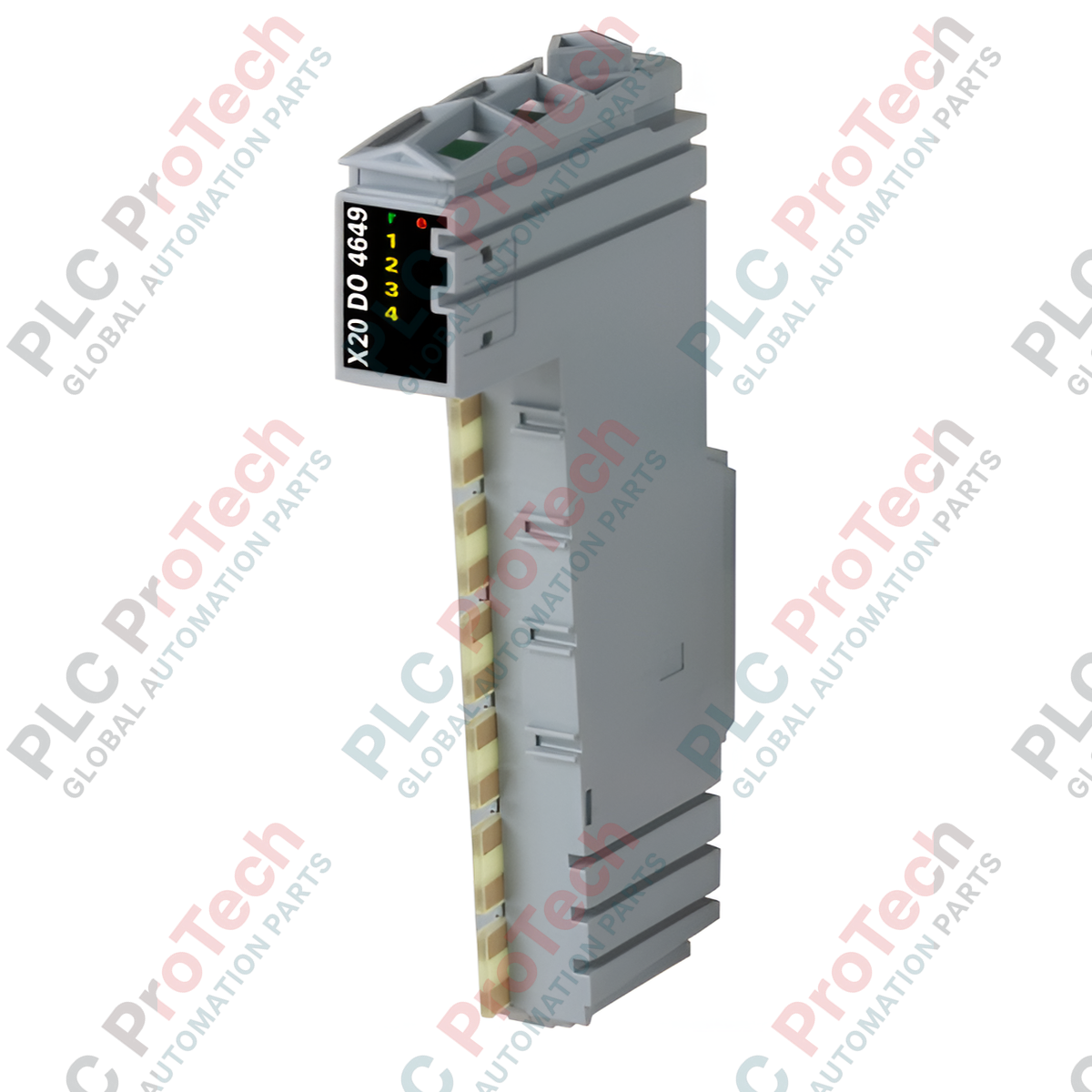

Modulo di uscite a relè isolate a 4 canali B&R X20DO4649 X20 System

SKU X20DO4649

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: B&R

  • Product No.: X20DO4649

  • Country of origin:United States

  • Product Type: Uscite digitali

  • Payment: T/T, Western Union

  • Weight: 2000g

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione tecnica e applicazioni

 X20DO4649 (X20DO4649)  è un modulo di uscita a relè per impieghi gravosi a 4 canali, progettato per la piattaforma modulare B&R X20 System. Progettato per collegare la logica del controller a bassa tensione con attuatori di campo ad alta potenza, questo modulo è ideale per ambienti di processo difficili, come impianti di distribuzione elettrica, stabilimenti petrolchimici e linee di produzione pesante. Dispone di quattro contatti relè indipendenti normalmente aperti (NO), in grado di commutare carichi continui fino a 5 A a 240 VCA o 30 VCC. Ogni canale è dotato di completo isolamento elettrico a canale singolo; le singole uscite sono quindi completamente isolate tra loro, dal bus di sistema interno e dall'alimentazione I/O. Questa configurazione robusta impedisce che i guasti elettrici tra i canali si propaghino attraverso il rack di automazione, garantendo la massima disponibilità del sistema e riducendo il rischio di guasti hardware catastrofici.

Architettura funzionale e prestazioni di commutazione

Operando su un'ampia gamma di tensioni, il modulo supporta tensioni di commutazione fino a 110 VCC o 264 VCA entro una gamma di frequenza nominale da CC a 45-63 Hz. I contatti relè interni ad alta capacità mantengono una bassa resistenza di contatto iniziale, inferiore a 100 mΩ, riducendo al minimo la dissipazione termica localizzata in condizioni di carico massimo. Sebbene i singoli canali supportino una corrente nominale di 5 A, l'architettura del modulo impone un limite rigoroso di corrente nominale totale pari a 10 A sull'intera unità, per mantenere l'equilibrio termico all'interno della pila I/O. I sistemi diagnostici hardware integrati utilizzano chiari indicatori LED per fornire aggiornamenti in tempo reale sulle funzioni I/O dei singoli canali, sugli stati operativi locali e sullo stato generale del modulo.

Specifiche prestazionali ed elettriche

Parametro Specifica tecnica
Modello X20DO4649
Marchio B&R (Bernecker + Rainer)
Categoria del modulo Uscita relè del sistema X20
Numero di canali 4 uscite (contatti normalmente aperti)
Isolamento dell'uscita Completamente isolato per singolo canale
Tensione di commutazione nominale 30 VCC / 240 VCA
Tensione di commutazione massima 110 VCC / 264 VCA
Frequenza operativa nominale CC / da 45 a 63 Hz
Corrente di uscita nominale 5 A per canale
Corrente totale cumulativa 10 A max per modulo
Corrente di spunto di picco Max. 5 A
Resistenza di contatto Max. 100 mΩ
Alimentazione dell'attuatore È necessaria un'alimentazione esterna
Indicatori di stato Indicatori LED per canale, stato e modulo
Limiti di umidità operativa Dal 5 al 95% senza condensa
Paese di origine Austria
Peso lordo di spedizione 2,0 kg (incluso un imballaggio robusto per impieghi gravosi)

Domande frequenti sull'integrazione ingegneristica

È possibile utilizzare il modello X20DO4649 con carichi CA e CC misti su canali diversi dello stesso modulo?

Sì. Poiché ogni canale è completamente isolato elettricamente dagli altri, è possibile commutare la bobina di un avviatore motore da 240 V CA sul Canale 1 e contemporaneamente commutare un circuito di una lampada spia da 24 V CC sul Canale 2 senza alcun rischio di accoppiamento tra fasi o di corrente di dispersione.

Qual è la funzione del requisito relativo all'alimentazione esterna degli attuatori?

Il bus di sistema X20 interno fornisce solo segnali logici a bassa potenza per eccitare le bobine dei relè interni. L'energia effettivamente utilizzata per azionare i componenti di campo a valle (valvole, contattori, allarmi) deve essere fornita da una fonte di alimentazione esterna collegata ai contatti dei relè.

Come segnala il modulo un guasto del relè meccanico?

Il modulo registra le diagnostiche funzionali sul bus di sistema. Se lo stato della logica interna comandato dalla CPU non corrisponde allo stato di tensione monitorato nel circuito interno di pilotaggio della bobina del relè, il modulo segnala un codice di errore di stato a B&R Automation Studio e accende il LED di errore locale.


Procedure di messa in servizio e protocolli di sicurezza sul campo

  • Controllo della corrente di spunto e della soppressione delle sovratensioni: I contatti dei relè sono soggetti alla formazione di archi e alla vaiolatura del materiale quando commutano carichi altamente induttivi o capacitivi. Quando si controllano dispositivi fortemente induttivi come le elettrovalvole CA, installare un circuito snubber RC adeguatamente dimensionato ai capi dei contatti. Per i carichi induttivi CC, utilizzare un diodo di ricircolo per assorbire i picchi induttivi ad alta tensione durante i cicli di disattivazione.

  • Gestione del budget di corrente totale: Assicurarsi che la corrente cumulativa assorbita da tutti e quattro i canali non superi il limite nominale totale di 10 A. Se l'applicazione richiede che tre canali trasportino contemporaneamente 4 A ($4\text{ A} \times 3 = 12\text{ A}$), verranno superati i limiti termici del modulo; in questi casi, distribuire il carico su più moduli X20DO4649.

  • Norme di cablaggio dei morsetti: Spelare con cura i fili di campo e utilizzare puntalini crimpati di alta qualità per evitare che i trefoli sfilacciati creino ponti tra lo stretto spazio tra morsettiere adiacenti isolate. Fissare saldamente tutti i collegamenti ad alta tensione nei morsetti a molla per ridurre al minimo la resistenza di contatto ed eliminare i punti di calore localizzati.
