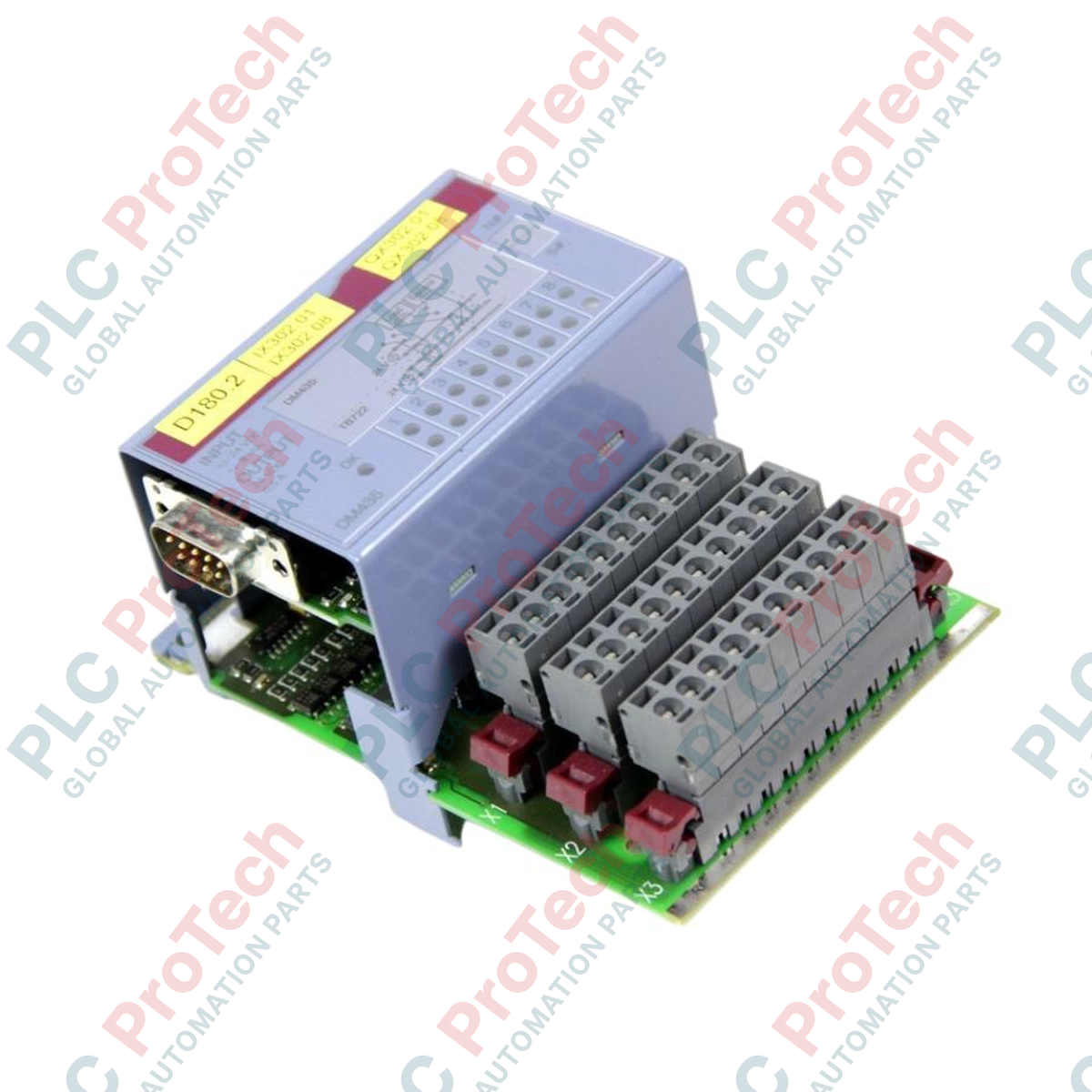

Modulo I/O digitali misti B&R 7DM435.7 System 2003

Panoramica del prodotto

Il  7DM435.7 (7DM4357) è un versatile modulo digitale I/O misto della storica serie B&R System 2003, progettato per fornire un'interfaccia ad alta densità per i segnali in un formato a larghezza singola. Questo modulo integra 8 ingressi digitali e un corrispondente insieme di uscite, risultando ideale per il controllo compatto delle macchine, dove sono necessarie sia funzioni di rilevamento sia di attuazione in uno spazio limitato all'interno dell'armadio. Progettato per garantire affidabilità nell'automazione industriale di media e grande scala, il  7DM435.7 dispone di un LED "OK" integrato per il monitoraggio in tempo reale della tensione di alimentazione e dello stato delle uscite. Sia nei progetti di retrofit sia negli attuali backplane 2003, questo modulo assicura un'elaborazione precisa dei segnali con un ritardo di ingresso di 1 ms, fondamentale per le operazioni sincronizzate nella movimentazione dei materiali e nella logistica di assemblaggio di base.

Configurazione tecnica

L'architettura hardware del  7DM435.7 è progettata per un cablaggio di campo flessibile e supporta configurazioni sia sink sia source per gli 8 ingressi digitali. Funziona con una tensione nominale di 24 VDC, con una corrente d'ingresso tipica di 8 mA per canale, offrendo una sensibilità sufficiente per i sensori di prossimità e gli interruttori di finecorsa standard, mantenendo al contempo l'immunità ai disturbi. Una caratteristica distintiva di questo modulo System 2003 è la logica di monitoraggio integrata; il LED "OK" si accende solo quando la tensione di alimentazione rimane superiore a 18 V e il monitoraggio interno delle uscite rileva uno stato corretto. Questa funzione diagnostica proattiva consente ai team di manutenzione di identificare rapidamente i problemi legati all'alimentazione prima che provochino un fermo prolungato del sistema.

Specifiche tecniche

Domande frequenti tecniche

Come posso verificare a colpo d'occhio lo stato del modulo 7DM435.7?

Il modulo è dotato di un indicatore LED "OK" dedicato. Se la tensione di alimentazione è superiore a 18 V e i circuiti di uscita funzionano correttamente, il LED rimane acceso. Se il LED è spento, significa che la tensione di alimentazione è scesa al di sotto della soglia oppure che è stato rilevato un guasto nei circuiti di uscita.

Il 7DM435.7 supporta sia sensori di tipo NPN sia PNP?

Sì, gli ingressi possono essere cablati sia come sink sia come source. Questa flessibilità consente di interfacciarsi con sensori NPN (sink) e PNP (source), a seconda di come viene configurato il terminale comune del modulo.

Qual è l'importanza del ritardo d'ingresso di 1 ms per le applicazioni industriali?

Un ritardo di 1 ms fornisce un filtro hardware necessario per eliminare il "chattering" del segnale o il rimbalzo dei contatti degli interruttori meccanici. In questo modo la CPU riceve un segnale pulito e stabile, evitando falsi trigger nelle applicazioni di conteggio ad alta velocità o di avvio delle sequenze.

Guida all'ingegneria e all'installazione

• Stabilità della tensione di alimentazione: Sebbene il modulo monitori una tensione superiore a 18 V, per ottenere prestazioni ottimali ed evitare lo sfarfallio intermittente dello stato "OK", assicurarsi che l'alimentazione regolata a 24 VDC presenti un ripple inferiore al 5%. Oscillazioni vicine alla soglia di 18 V possono causare interventi diagnostici imprevisti nel software del PLC.

• Montaggio sul backplane System 2003: Assicurarsi che il modulo sia inserito saldamente nel rack System 2003 e che le viti di bloccaggio siano serrate. Considerata l'età di molte installazioni System 2003, controllare che i connettori del backplane non presentino ossidazione o polvere prima dell'inserimento, per garantire una connessione a bassa impedenza per l'alimentazione logica da 0.5 W.

• Cablaggio per ingressi ad alta velocità: Quando si utilizza la capacità ad alta velocità di 1 ms, tenere le linee del segnale separate dai cavi dei motori ad alta corrente. Se l'ambiente è elettricamente disturbato, si consiglia l'uso di cavi schermati, con la schermatura collegata a terra nel punto di ingresso dell'armadio, per impedire che le interferenze elettromagnetiche attivino gli ingressi sensibili da 8 mA.
