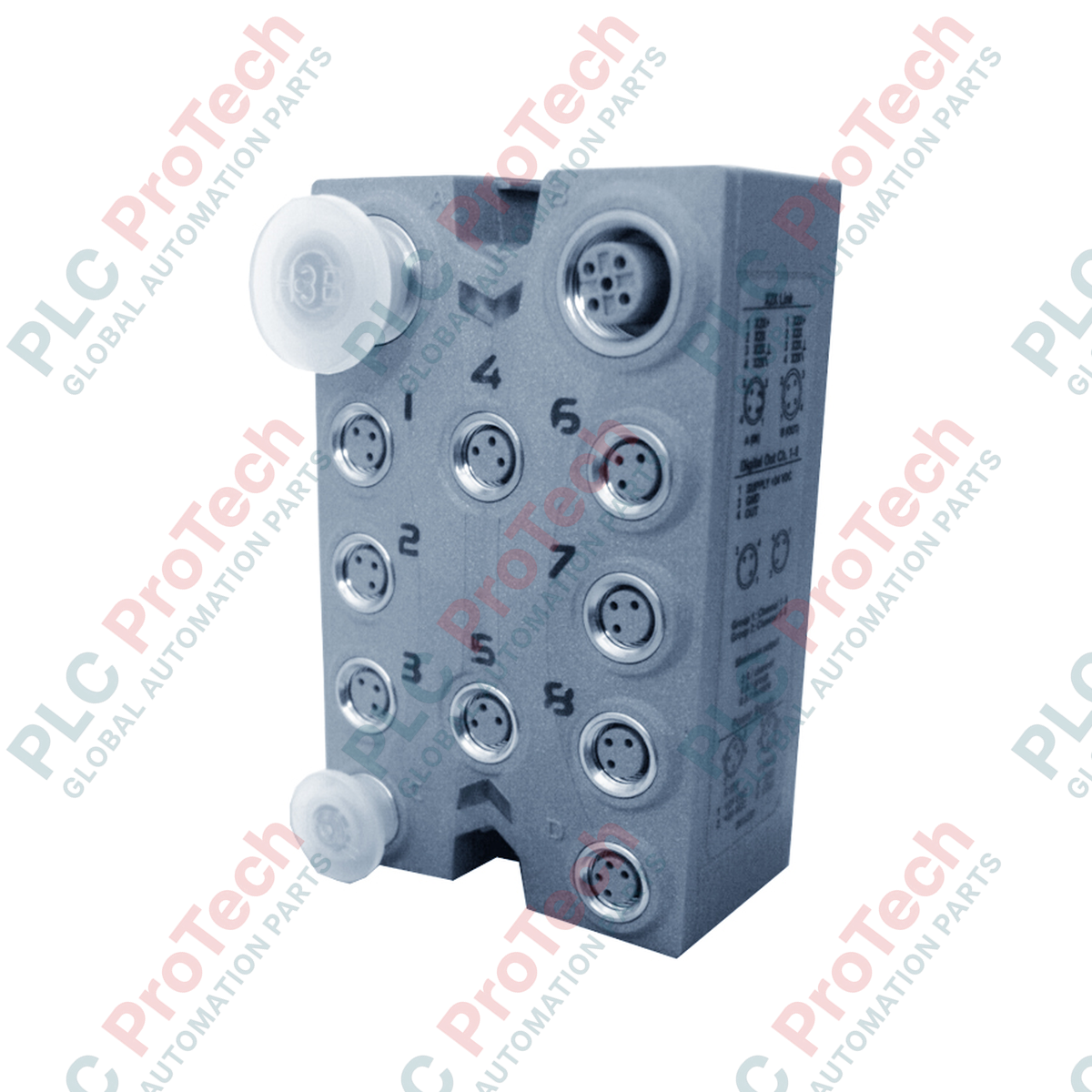

Modulo di uscite digitali a 8 canali della serie X67 B&R X67DO1332

Panoramica del prodotto

X67DO1332 (X67DO1332) è un modulo di uscita digitale rinforzato del sistema B&R X67, progettato per l'automazione decentralizzata in cui è richiesto un controllo ad alte prestazioni direttamente sul campo. Questo modulo dispone di 8 uscite digitali da 24 VDC, risultando una scelta affidabile per il comando di solenoidi, piccoli attuatori e dispositivi di segnalazione senza la necessità di un quadro di controllo protettivo (grado di protezione IP67). Progettato per ambienti industriali gravosi, come linee di produzione automobilistica, sistemi di trasporto e centri di lavorazione CNC, X67DO1332 semplifica l'integrazione a livello di campo grazie alla diagnostica integrata dello stato e alla comunicazione bus ad alta velocità, riducendo efficacemente i costi di cablaggio e minimizzando i tempi di fermo del sistema.

Configurazione tecnica

L'architettura di X67DO1332 è progettata per garantire la massima trasparenza e affidabilità a livello di campo. Dispone di indicatori di stato individuali per ogni canale, consentendo ai team di manutenzione di verificare istantaneamente il funzionamento degli I/O nel punto di installazione. Il modulo monitora inoltre la tensione di alimentazione e il funzionamento del bus interno, fornendo un feedback diagnostico completo al PLC centrale. Racchiuso in un involucro compatto e resistente alle vibrazioni (circa 4.2 x 5.3 x 8.5 cm), utilizza connettori M12 standard per un cablaggio rapido e sicuro. Il design elettronico è orientato a un'elevata frequenza di commutazione e a una protezione robusta, garantendo prestazioni stabili anche in ambienti soggetti a significative interferenze elettromagnetiche e sollecitazioni meccaniche.

Specifiche tecniche

Domande frequenti tecniche

X67DO1332 richiede un quadro di controllo?

No, X67DO1332 è un modulo con grado di protezione IP67, ovvero completamente protetto dall'ingresso di polvere e dall'immersione in acqua. È progettato specificamente per essere montato direttamente sul telaio della macchina o sul campo, eliminando i requisiti di spazio e i costi dei tradizionali quadri elettrici.

Come posso risolvere il problema di un'uscita guasta su questo modulo?

Ciascuno degli 8 canali di uscita dispone di un indicatore LED di stato dedicato. Se il software comanda un'uscita ma il LED locale rimane spento, ciò indica un problema di alimentazione o un guasto a uno specifico canale. Il controller centrale monitora inoltre il LED "Funzionamento del bus" per verificare che il modulo comunichi correttamente con il PLC master.

Qual è il tipo di connettore consigliato per questo modulo?

Il modulo utilizza connettori M12 conformi agli standard industriali. Si consiglia di utilizzare set di cavi M12 preassemblati per garantire l'integrità della tenuta IP67 e fornire un collegamento altamente resistente alle vibrazioni per i segnali di uscita a 24 VDC.

Guida tecnica e all'installazione

• Tenuta e coppia di serraggio dei connettori: Per mantenere il grado di protezione ambientale IP67, tutti i connettori M12, comprese le porte inutilizzate, devono essere sigillati. Le porte inutilizzate devono essere dotate di tappi di tenuta M12. Serrare sempre i connettori alla coppia specificata dal produttore (in genere 0.6 Nm) per prevenire l'ingresso di umidità causato da espansione termica o vibrazioni.

• Gestione del carico e sovratensione di ritorno induttiva: Quando si comandano carichi induttivi, come valvole idrauliche o solenoidi di grandi dimensioni, assicurarsi che il cablaggio non superi le lunghezze consigliate per prevenire picchi di tensione. Sebbene il modulo disponga di una protezione interna, l'aggiunta di diodi esterni di ricircolo sul lato del carico può prolungare ulteriormente la durata dei transistor di uscita nelle applicazioni ad alta frequenza di ciclo.

• Messa a terra e montaggio sul campo: Il modulo deve essere montato, ove possibile, su una superficie metallica collegata a terra. Ciò fornisce un percorso a bassa impedenza per le interferenze elettromagnetiche (EMI). In caso di montaggio su superfici non conduttive, assicurarsi che un apposito cavo di terra funzionale (FE) sia collegato al punto di messa a terra del modulo, per mantenere la stabilità del segnale lungo il bus.
