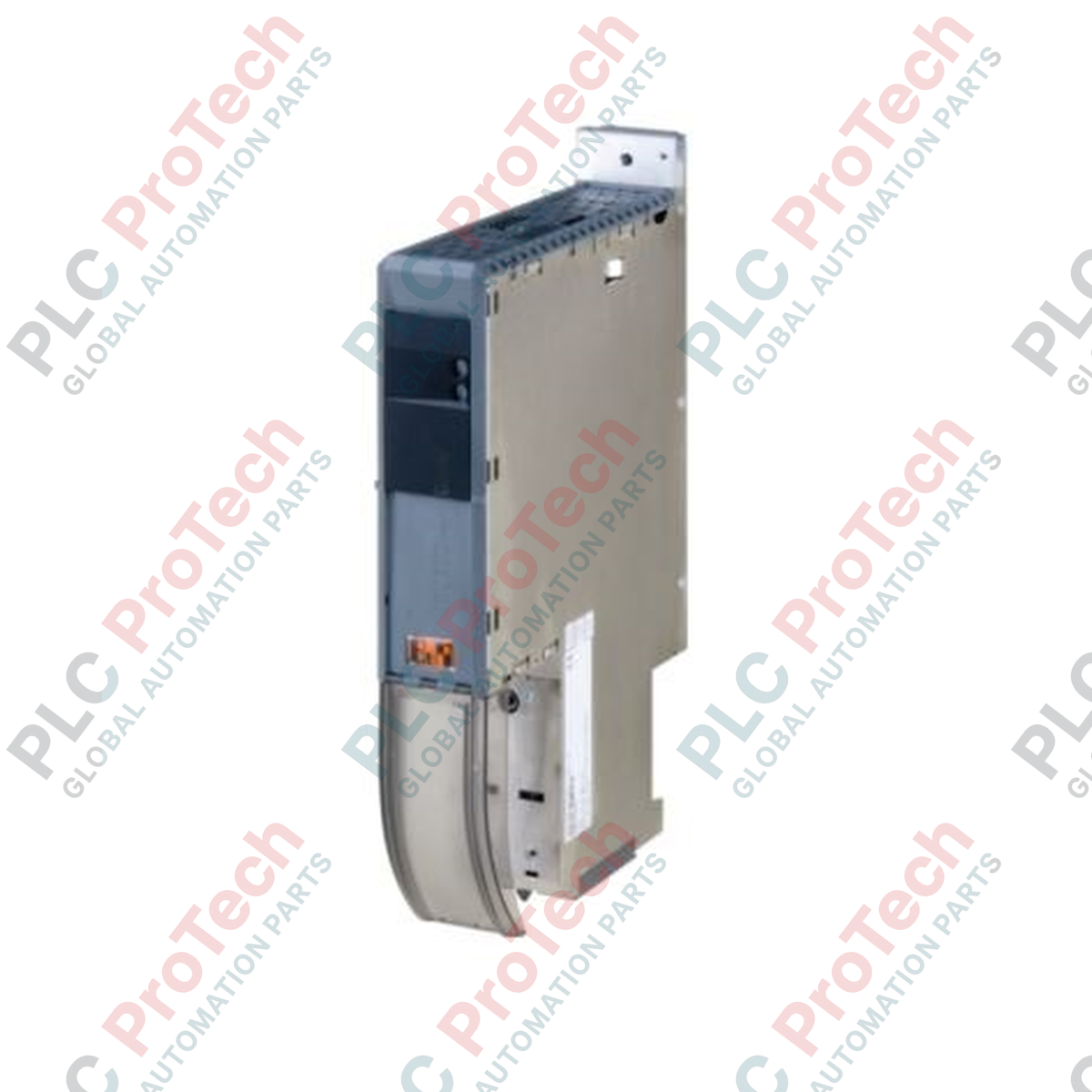

Modulo di espansione ACOPOSmulti B&R 8BVE0500HC00.000-1

Panoramica tecnica

The B&R 8BVE0500HC00.000-1 (8BVE0500HC00.000-1) è un modulo di espansione ACOPOSmulti ad alta capacità, con una corrente nominale di 50 A per operazioni ad alta tensione, progettato specificamente per una gestione termica avanzata tramite configurazioni di montaggio su piastra fredda o passante. Sviluppato per applicazioni impegnative di controllo del movimento multiasse nella produzione automobilistica, nelle linee di confezionamento e nei macchinari per la stampa ad alta velocità, questo robusto componente svolge un ruolo fondamentale nella distribuzione centralizzata dell'alimentazione, prevenendo il sovraccarico del sistema ed evitando fermi macchina catastrofici. Il modulo opera su un sistema con bus CC ad alta tensione fino a 750 VDC, utilizzando un ingresso ausiliario da 25 VDC per la logica di controllo interna. Separando la dissipazione termica dallo spazio principale dell'armadio di controllo, questo hardware garantisce un funzionamento stabile ad alta potenza in cicli di lavoro continui.

Configurazione tecnica

La configurazione hardware e l'interfaccia meccanica del modulo sono progettate per una conversione ottimale della potenza e installazioni flessibili:

• Doppia interfaccia di raffreddamento: supporta sia il montaggio su piastra fredda (accoppiamento termico diretto a un dissipatore raffreddato a liquido o ad aria esterno) sia il montaggio passante (con le alette principali che producono calore posizionate all'esterno dell'involucro sigillato).

• Accoppiamento CC ad alta tensione: si integra perfettamente nell'architettura del bus CC comune ACOPOSmulti, gestendo distribuzioni di alimentazione nominali fino a 750 VDC tra le unità inverter adiacenti.

• Dimensionamento configurabile del fusibile: offre una potenza continua nominale regolabile, determinata dalla scelta dei fusibili di protezione a monte:

• Fusibile da 12 A: limita la potenza continua in uscita a 240 W.

• Fusibile da 30 A: le capacità di dimensionamento consentono fino a 600 W di potenza continua.

• Elaborazione logica a basso overhead: consuma un massimo di 5 W per le operazioni elettroniche interne, massimizzando l'efficienza energetica complessiva del sistema.

Specifiche tecniche

Domande frequenti sulle applicazioni industriali

• Qual è la differenza strutturale fondamentale tra le opzioni di montaggio su piastra fredda e passante?

  Il montaggio su piastra fredda richiede che il modulo sia imbullonato direttamente a una piastra di raffreddamento liscia e pre-lavorata (spesso raffreddata a liquido) all'interno dell'armadio, facendo completo affidamento sul trasferimento di calore conduttivo. Il montaggio passante consente alle alette di raffreddamento posteriori del modulo di attraversare un'apertura nella parete posteriore dell'armadio elettrico, dissipando la maggior parte dell'energia termica nell'aria ambiente esterna o in un condotto separato.

• Quanto è sensibile alle fluttuazioni di tensione l'alimentazione logica interna a 25 VCC?

  Il circuito di controllo richiede un'alimentazione eccezionalmente stabile di 25 VCC con una tolleranza ristretta di +/- 1.6%. Cadute di tensione al di sotto o picchi al di sopra di questo intervallo ristretto attiveranno un guasto interno della tensione ausiliaria sul bus ACOPOSmulti, causando un arresto di sicurezza immediato per proteggere le schede logiche interne.

• Il modulo richiede fusibili separati per il circuito derivato per funzionare?

  Sì. La potenza continua trasferita e il carico termico del modulo di espansione dipendono strettamente dalla configurazione dei fusibili a monte. Installare un fusibile semiconduttore ad alta velocità da 12 A o 30 A in base ai calcoli specifici del carico multiasse e ai limiti di dissipazione termica.

Direttive di ingegneria e installazione sul campo

RISCHIO DI ALTA TENSIONE: Le sbarre del bus CC funzionano a potenziali fino a 750 VCC. Assicurarsi che la fonte di alimentazione principale sia scollegata e verificare che i condensatori del bus CC si siano completamente scaricati (attendere almeno 5 minuti dopo lo spegnimento) utilizzando un multimetro digitale certificato prima di toccare qualsiasi collegamento dei terminali.

Configurazione dell'interfaccia termica

Per le installazioni su piastra fredda, applicare uno strato uniforme e sottilissimo di pasta termica ad alte prestazioni (preferibilmente priva di silicone per l'automazione industriale) sull'intera piastra di interfaccia posteriore del modulo. Serrare le viti di montaggio in sequenza incrociata fino a un valore massimo di 3.5 Nm per garantire un contatto ottimale tra le superfici piane ed evitare interstizi d'aria che causano punti caldi termici localizzati.

Integrità della guarnizione dell'armadio

Durante un'installazione passante, assicurarsi che la guarnizione di tenuta in neoprene attorno all'apertura di montaggio sia perfettamente posizionata e priva di strappi. In questo modo si mantiene l'integrità ambientale dell'armadio elettrico principale, impedendo a polvere di fabbrica, nebbia d'olio e umidità presenti nell'ambiente di bypassare il dissipatore di calore e infiltrarsi nei componenti elettronici sensibili all'interno dell'armadio.
