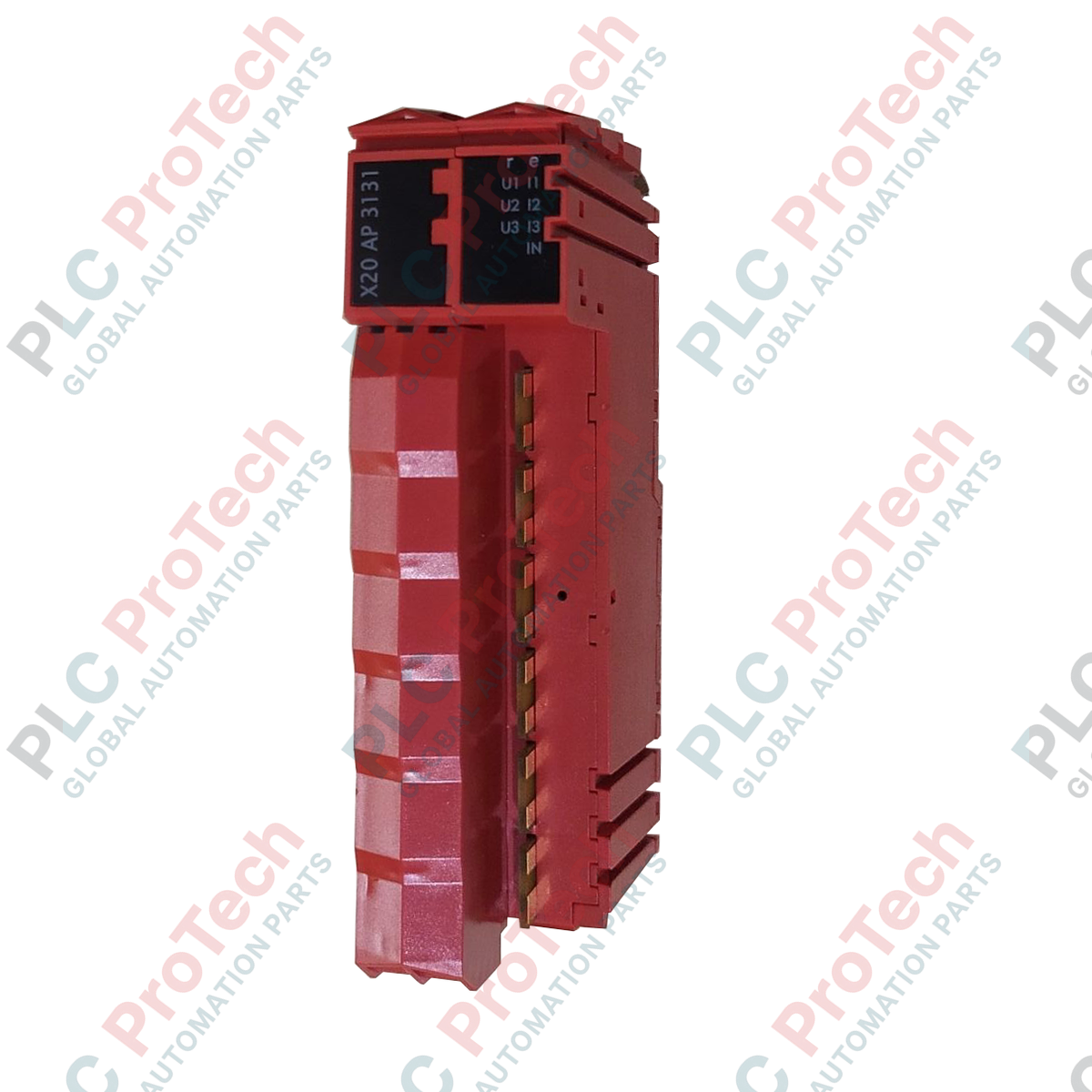

Modulo di misurazione dell'energia trifase B&R X20AP3131 X20 System

Panoramica del prodotto

X20AP3131 (X20AP3131) è un modulo di misurazione dell'energia trifase di grado industriale, progettato per la piattaforma modulare B&R X20 System. Progettato per fornire analisi della potenza in tempo reale nei settori industriali ad alto consumo - come stabilimenti automobilistici, cartiere, data center e impianti di lavorazione pesante - questo modulo avanzato misura ed elabora le reti principali di distribuzione dell'energia fino a 480 VAC a 50/60 Hz. Eseguendo algoritmi matematici onboard ad alta velocità, l'hardware calcola direttamente i valori di potenza ed energia attiva (effettiva), reattiva e apparente, insieme ai valori true root-mean-square (RMS). L'integrazione di questo modulo specializzato nella rete di automazione ottimizza la trasparenza della contabilizzazione interna, supporta le strategie di peak shaving energetico e rileva gli squilibri di fase prima che danneggino i macchinari di azionamento multiassi a valle.

Configurazione tecnica

Questo componente di misurazione incorpora una variante speciale dell'alloggiamento fisico con codifica a 240 V, che impedisce l'inserimento meccanico accidentale negli alloggiamenti dei morsetti per sensori a bassa tensione e protegge il nodo I/O locale da gravi danni dovuti a tensioni incompatibili. Il modulo dispone di 3 ingressi analogici ad alta tensione per l'acquisizione diretta della tensione di fase e di 4 ingressi analogici di precisione classificati per circuiti secondari di trasformatori di corrente (CT) da 5 A AC.

Una caratteristica prestazionale fondamentale del modulo è l'integrazione con la funzione di sincronizzazione al microsecondo B&R NetTime. Questo meccanismo di clock distribuito assegna timestamp ad alta precisione alle misurazioni della potenza attraverso la rete del sistema, consentendo agli ingegneri di correlare cali transitori di tensione o picchi di corrente direttamente con specifici movimenti degli assi meccanici registrati sugli azionamenti remoti. Il quarto canale di corrente è assegnato specificamente alla misurazione della corrente del conduttore neutro, garantendo un calcolo vettoriale completo degli stati di squilibrio negli ambienti industriali con carichi non lineari.

Specifiche tecniche

Domande frequenti sull'hardware industriale

Perché il modulo dispone di quattro ingressi di corrente quando monitora una linea elettrica trifase standard?

I primi tre ingressi di corrente corrispondono direttamente alle fasi L1, L2 e L3. Il quarto ingresso ausiliario è progettato per monitorare il conduttore neutro (N). Negli impianti industriali che utilizzano alimentatori switching monofase ad alta potenza o carichi non lineari, il monitoraggio della corrente del neutro è essenziale per identificare distorsioni armoniche e correnti di dispersione verso terra.

Le linee ad alta tensione fino a 480 VAC possono essere cablate direttamente nel morsetto standard X20?

Sì, ma è necessario assicurarsi di utilizzare il morsetto corretto, ufficialmente designato e codificato a 240 V, compatibile con l'architettura X20AP3131. La codifica meccanica garantisce che i cavi di distribuzione ad alta tensione non possano essere collegati agli slot I/O digitali o analogici standard a 24 VDC.

Quale valore operativo specifico offre la funzione NetTime per la misurazione dell'energia?

NetTime sincronizza gli ADC interni del modulo con il clock del sistema di controllo centrale fino al livello dei microsecondi. Ciò consente al controller principale di allineare i picchi di consumo energetico con posizioni precise all'interno di una sequenza di controllo del movimento ad alta velocità, rendendo semplice identificare esattamente quale operazione meccanica o asse di azionamento sta consumando energia in modo inefficiente.

Linee guida per la messa in servizio sul campo e la sicurezza

Protocolli di interblocco dei trasformatori di corrente (CT)

Quando si collegano gli ingressi di corrente, assicurarsi che i trasformatori di corrente esterni siano correttamente dimensionati per un'uscita secondaria di 5 A AC. Non aprire mai il circuito secondario di un trasformatore di corrente attivo mentre la linea primaria ad alta tensione è sotto tensione; ciò genererebbe archi elettrici a tensione estremamente elevata sui terminali del CT, distruggendo l'apparecchiatura e comportando il rischio di gravi scosse elettriche.

Allineamento delle fasi e rotazione del cablaggio della tensione

Allineare con cura i collegamenti dei morsetti di rilevamento della tensione (L1, L2, L3) con i circuiti corrispondenti dei trasformatori di corrente. L'errata corrispondenza delle fasi (ad esempio, associare la linea di tensione L1 al trasformatore di corrente L2) altererà i calcoli vettoriali interni, causando un calcolo errato dei parametri del fattore di potenza effettivo.

Norme di messa a terra e soppressione dei disturbi

Montare il modulo su una guida DIN pulita e priva di corrosione, collegata direttamente alla messa a terra strutturale primaria del quadro elettrico. Mantenere le linee di alimentazione ad alta tensione lontane dai backplane di comunicazione a bassa tensione all'interno del sistema di canalizzazione dei cavi, per impedire che l'accoppiamento elettromagnetico introduca disturbi di misura negli stadi di elaborazione analogica a 16 bit.
