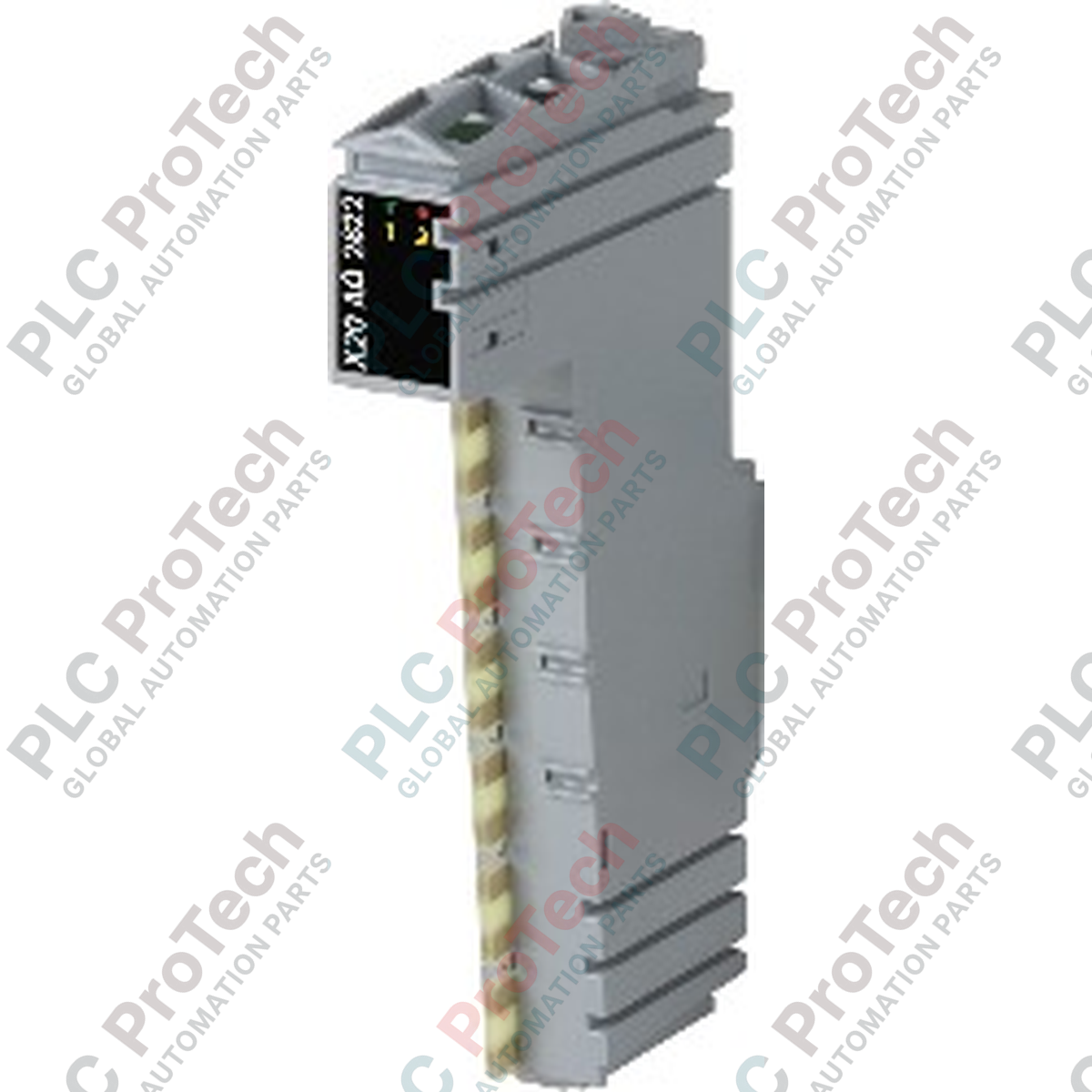

B&R X20AO2622 Modulo di uscita analogica X20 a 2 canali

Panoramica del prodotto

X20AO2622 (X20 AO 2622) è un modulo di uscita analogica a 2 canali ad alta precisione della famiglia B&R X20, progettato per un'interfacciamento versatile dei segnali in architetture di automazione industriale complesse. Questo modulo consente di pilotare segnali sia in tensione ($\pm10$ V) sia in corrente ($0$ a $20$ mA / $4$ a $20$ mA), permettendo agli ingegneri di interfacciarsi con un'ampia varietà di attuatori, come valvole proporzionali, inverter di frequenza e controllori di processo. Grazie alla risoluzione di $13$ bit e all'isolamento elettrico integrato tra i canali e il bus, X20AO2622 garantisce l'integrità del segnale e l'immunità ai disturbi nei difficili ambienti elettrici tipici delle applicazioni di trattamento chimico, trattamento delle acque e controllo del movimento.

Configurazione tecnica

L'architettura del modulo è progettata per offrire flessibilità e un'elaborazione rapida dei segnali, utilizzando una configurazione software per i tipi di canale.

• Supporto per due tipi di segnale: è possibile passare dalle uscite in tensione a quelle in corrente semplicemente utilizzando collegamenti diversi ai morsetti, eliminando la necessità di moduli hardware separati per i diversi tipi di segnale.

• Conversione ad alta velocità: offre un tempo di conversione di $200$ $\mu$s per tutte le uscite, abbinato a un filtro passa-basso del primo ordine (frequenza di taglio $10$ kHz) per fornire segnali analogici uniformi e stabili.

• Protezione integrata: le uscite sono protette dai cortocircuiti con limitazione della corrente fino a $\pm40$ mA; il modulo integra inoltre un relè di abilitazione interno per gestire il comportamento all'avvio e prevenire segnali irregolari durante l'accensione del sistema.

• Integrità dell'isolamento: fornisce un isolamento elettrico di $500$ $V_{eff}$ tra i canali di uscita e il bus interno del sistema, proteggendo il backplane dai transitori provenienti dal campo.

Specifiche tecniche

Domande frequenti

Come si seleziona l'uscita in tensione o in corrente su questo modulo?

La selezione viene effettuata tramite il cablaggio fisico su morsetti specifici della morsettiera X20. È inoltre necessaria la configurazione software per impostare il tipo e l'intervallo del canale ($\pm10$ V, $4-20$ mA, ecc.) in modo che corrispondano al collegamento fisico.

Quali morsettiere e moduli bus sono compatibili con questa unità?

X20AO2622 è progettato per l'uso con le morsettiere X20TB06 (6 pin) o X20TB12 (12 pin). Deve essere montato su un modulo bus X20BM11 per interfacciarsi con il backplane del sistema X20. Questi componenti devono essere ordinati separatamente.

In che modo la risoluzione differisce tra le modalità tensione e corrente?

La risoluzione del convertitore digitale è di $13$ bit, segno incluso. In particolare, per la tensione è di $\pm12$ bit ($1$ LSB = $2.441$ mV). Per la corrente è di $12$ bit ($1$ LSB = $4.883$ $\mu$A).

Linee guida per l'ingegneria e considerazioni ambientali

• Cablaggio della morsettiera: assicurarsi che i segnali siano collegati ai morsetti corretti in conformità allo schema di cablaggio B&R. L'utilizzo del morsetto errato per un loop di corrente quando il modulo è configurato per la tensione, o viceversa, può impedire l'uscita del segnale o attivare un errore del modulo.

• Derating termico in quota: per installazioni a oltre $2000$ metri sul livello del mare, la temperatura ambiente massima di esercizio deve essere ridotta di $0.5$ deg C ogni $100$ metri di quota aggiuntiva, per garantire un'adeguata dissipazione del calore.

• Sicurezza all'avvio: il relè di abilitazione interno garantisce che le uscite rimangano in uno stato sicuro durante la fase di avvio del modulo. Verificare che il LED "Module Run" sia verde fisso prima di utilizzare il segnale di uscita analogico per il controllo di processi critici.

• Caratteristiche del filtro: il filtro passa-basso integrato da $10$ kHz è sufficiente per la maggior parte delle applicazioni industriali; tuttavia, per i loop di movimento ad alta velocità, il tempo di assestamento di $1$ ms deve essere considerato nella taratura del loop PID del controllore.
