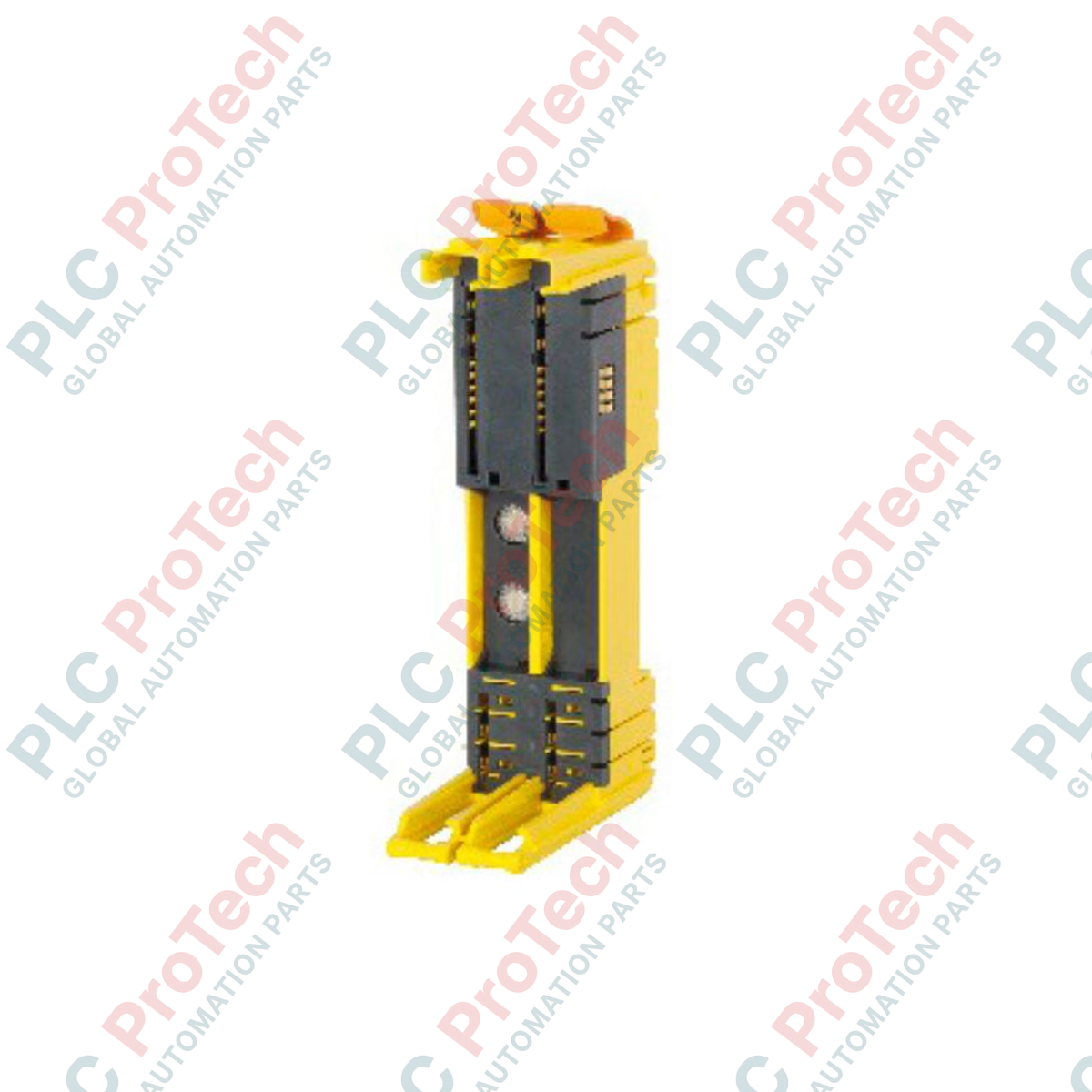

B&R X20BM36 Modulo base bus backplane SafeIO X20

Panoramica tecnica

Il B&R X20BM36 (X20BM36) è un modulo base per bus backplane ad alta integrità, integrato con commutatori per la codifica dell'indirizzo hardware, progettato specificamente per supportare la gamma di moduli di sicurezza funzionale B&R X20 SafeIO. Sviluppato per l'impiego in applicazioni industriali critiche per la sicurezza, come circuiti di arresto di emergenza, barriere fotoelettriche e celle robotiche automatizzate, questo hardware infrastrutturale specializzato coordina il routing delle comunicazioni fail-safe e la distribuzione interna dell'alimentazione, eliminando le collisioni di rete e riducendo al minimo i tempi di fermo dell'impianto correlati alla sicurezza. Il modulo fornisce l'interfaccia meccanica ed elettrica essenziale del backplane che collega l'elettronica di sicurezza funzionale alla rete di sicurezza X2X Link ad alta velocità. Dotato di una linea di alimentazione I/O a 24 VDC passante, supporta un carico di contatto ammissibile di 10 A per garantire una distribuzione affidabile della corrente tra più slice di sicurezza adiacenti.

Configurazione tecnica

Il routing elettrico interno e i meccanismi di indirizzamento fisico di questa base per bus di sicurezza privilegiano una configurazione deterministica e l'astrazione hardware:

• Commutatori integrati per il numero del nodo: dotato di due commutatori rotativi esadecimali fisici (x16 e x1) per impostare indirizzi univoci dei nodi di rete direttamente sul backplane, indipendentemente dall'elettronica funzionale collegata.

• Sistema con codifica SafeIO: modificato specificamente per accettare e convalidare gli slice di sicurezza funzionale X20 (come ingressi o uscite digitali sicuri), impedendo l'inserimento accidentale di moduli standard non di sicurezza nello slot.

• Distribuzione continua dell'alimentazione: integra una dorsale interna continua e ininterrotta di alimentazione I/O a 24 VDC, in grado di trasportare livelli di corrente elevati fino ai nodi di sistema adiacenti.

• Assorbimento di potenza estremamente ridotto: funziona con un consumo ottimizzato di potenza del bus interno di soli 0.13 W, preservando la capacità di alimentazione del backplane per microcontrollori complessi di sicurezza funzionale.

Specifiche tecniche

Domande frequenti sulle applicazioni industriali

• Perché un modulo di sicurezza richiede una base per bus specializzata come X20BM36 invece di una X20BM11 standard?

  X20BM36 dispone di apposite scanalature di codifica meccanica e di un routing ottimizzato delle piste interne, progettati specificamente per i moduli di sicurezza X20 SafeIO. Inoltre, i commutatori integrati per il nodo consentono l'assegnazione permanente di un ID del nodo di sicurezza alla posizione fisica dello slot. Questo design garantisce che, se uno slice elettronico di sicurezza viene sostituito durante la manutenzione, il circuito di sicurezza mantenga i propri parametri di indirizzamento certificati senza richiedere una nuova messa in servizio del software.

• È possibile suddividere la linea di alimentazione interna da 10 A per isolare le uscite di sicurezza dagli ingressi di sicurezza?

  No. Il bus interno di alimentazione I/O a 24 VDC all'interno di X20BM36 è collegato in continuità per mantenere l'equipotenzialità lungo il segmento del rack. Per configurare zone di alimentazione separate o realizzare un isolamento dell'alimentazione orientato alla sicurezza, è necessario installare a monte del gruppo di sicurezza un modulo dedicato di isolamento del potenziale X20 o un modulo di alimentazione.

• Cosa succede se i commutatori rotativi del numero del nodo vengono lasciati nella posizione 0x00?

  L'impostazione di entrambi i commutatori esadecimali su 0x00 attiva la modalità di indirizzamento automatico predefinita del modulo. Sebbene sia funzionale nei segmenti I/O standard, molte configurazioni di sicurezza funzionale certificate richiedono un'identificazione manuale e deterministica del nodo. Consultare sempre il manuale dell'applicazione di sicurezza per garantire la conformità alle specifiche del livello di integrità della sicurezza (SIL) pertinente.

Direttive di installazione e ingegneria sul campo

AVVISO DI CONVALIDA DELLA SICUREZZA: La modifica dei commutatori rotativi del numero del nodo cambia l'indirizzo hardware del nodo di sicurezza sulla rete X2X Link. Qualsiasi modifica a questi commutatori deve essere seguita da un test completo del circuito di sicurezza dell'intero sistema e dall'aggiornamento del registro di convalida, per verificare che il PLC di sicurezza associ il dispositivo fisico previsto.

Interblocco e allineamento della base per bus

Inserire con cura la base per bus X20BM36 su una guida DIN simmetrica standard da 35 mm. Far scorrere saldamente la base verso sinistra per innestare completamente i connettori laterali scorrevoli placcati in oro con il modulo precedente. Verificare che entrambe le linguette di bloccaggio in plastica integrate, superiore e inferiore, si innestino con uno scatto udibile. Un disallineamento ridurrà l'efficacia del contatto di alimentazione continua da 10 A, causando un riscaldamento termico localizzato e timeout intermittenti della rete di sicurezza a pieno carico operativo.

Pulizia e protezione dello slot

Il modulo offre un grado di protezione IP20 di tipo aperto e a prova di contatto con le dita quando uno slice elettronico è installato completamente. Se X20BM36 deve rimanere vuoto sulla guida DIN durante le fasi di assemblaggio della macchina, installare una copertura standard dello slot X20 sui pin esposti. Questa barriera impedisce a particelle conduttive sospese nell'aria, trucioli metallici e umidità di contaminare i contatti del backplane e provocare un cortocircuito interno del bus.
