Modulo contatore digitale del sistema B&R X20 X20DC1376

Panoramica tecnica ed elaborazione ad alta velocità

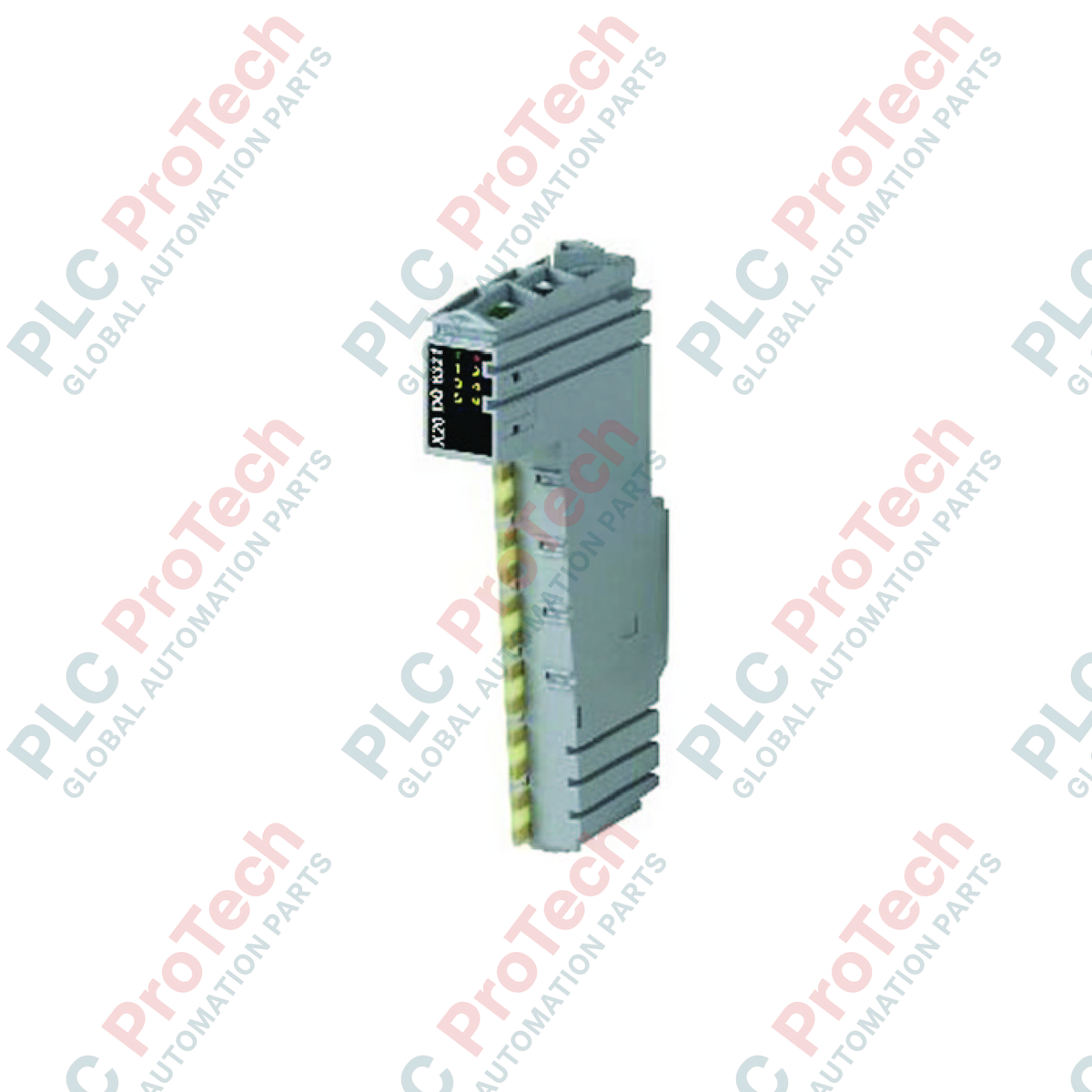

Il X20DC1376 (X20 DC 1376) è un modulo contatore digitale ad alte prestazioni progettato per l'architettura del sistema B&R X20. Questo modulo fornisce un'interfaccia diretta e localizzata per un encoder incrementale ABR asimmetrico a 24 VCC, rendendolo un componente essenziale per il rilevamento preciso del posizionamento, dello spostamento angolare e della velocità. Progettato per applicazioni impegnative come la lavorazione tessile, i sistemi di imballaggio e le linee di assemblaggio automatizzate 3C, l' X20DC1376 solleva la CPU centrale dalle attività di temporizzazione ad alta intensità di calcolo.

Utilizzando la valutazione del segnale 4x gestita dall'hardware, il modulo raggiunge un'eccezionale precisione di misura spaziale. La tecnologia NetTime integrata assegna un timestamp con precisione al microsecondo a ogni variazione del contatore registrata, eliminando il jitter di sincronizzazione della rete e garantendo prestazioni costanti dell'anello di velocità nelle topologie distribuite.

Valutazione del segnale e meccanismi di monitoraggio

Il modulo è ottimizzato per encoder incrementali dotati di uscite push-pull senza segnali complementari. Per garantire la sicurezza operativa, l'hardware esegue il monitoraggio continuo degli ingressi dell'encoder sui canali A, B e R, identificando istantaneamente linee interrotte, cortocircuiti o guasti dovuti a bassa tensione.

Oltre all'interfaccia principale dell'encoder, l'architettura include due ingressi digitali standard indipendenti a 24 VCC con una risposta del filtro hardware rapida, pari o inferiore a 2$\mu$s. Queste linee ausiliarie possono essere configurate per funzioni di latch o gate, consentendo a eventi esterni di congelare o armare istantaneamente il valore del contatore senza ritardi di elaborazione.

Specifiche hardware

Domande frequenti sul supporto in campo industriale

In che modo l'alimentazione integrata dell'encoder protegge dai cortocircuiti?

L'alimentazione interna dell'encoder a 24 VCC del modulo fornisce fino a 600 mA ed è dotata di un circuito intelligente di limitazione della corrente. Se si verifica un cortocircuito nel cablaggio di campo sul connettore dell'encoder, il percorso di alimentazione passa automaticamente alla modalità di protezione con limitazione della corrente e il LED di errore diagnostico si accende, proteggendo i componenti interni del backplane dai danni termici.

Quali comportamenti specifici del segnale possono essere acquisiti utilizzando i due ingressi digitali ausiliari?

I due ingressi standard sink sono configurati principalmente come ingressi latch. Quando un interruttore di prossimità esterno o un sensore di registrazione porta l'ingresso a un livello alto (superiore a 15 VCC), il modulo copia istantaneamente il registro della posizione corrente dell'encoder insieme a un timestamp NetTime, rendendoli disponibili al codice dell'applicazione per l'adattamento preciso della fase o i calcoli di taglio a misura.

Perché c'è una differenza significativa tra il peso netto del modulo e il peso di spedizione di 1.5 kg?

Il peso di spedizione di 1.5 kg indica la configurazione logistica internazionale rinforzata. Per proteggere i delicati circuiti di rilevamento ad alta frequenza da 100 kHz dai rischi del trasporto, ogni modulo viene sigillato in una pellicola antistatica, inserito in pannelli sagomati antiurto e imballato con inserti contenenti tutti i dati di installazione.

Guida alla messa in servizio sul campo e alla configurazione tecnica

• Instradamento dei segnali asimmetrici e prevenzione dei disturbi: Poiché l'X20DC1376 utilizza segnali asimmetrici a 24 V anziché linee differenziali, è altamente suscettibile alle interferenze elettromagnetiche. È necessario utilizzare cavi a doppino intrecciato ad alta densità e con doppia schermatura per tutti i percorsi dell'encoder e mantenerli a una distanza minima di 100 mm dalle linee di potenza dei motori ad alta tensione.

• Configurazione del modulo terminale: Il modulo elettronico richiede l'installazione separata di un modulo bus X20BM11 e di una morsettiera X20TB12. Assicurarsi che le guide di bloccaggio siano prive di residui che possano compromettere l'allineamento, quindi agganciare saldamente i moduli tra loro per garantire un contatto stabile e a bassa resistenza con il backplane ed evitare guasti di comunicazione intermittenti.

• Orientamento di montaggio e limiti termici: L'hardware supporta il montaggio sia orizzontale sia verticale su guide DIN standard. Tuttavia, prestare attenzione ai limiti specifici di declassamento termico: il montaggio orizzontale consente un funzionamento continuo sicuro da -25 a 60 gradi C, mentre il montaggio verticale limita la temperatura ambiente massima sicura a 50 gradi C a causa del ridotto flusso d'aria per convezione naturale.
