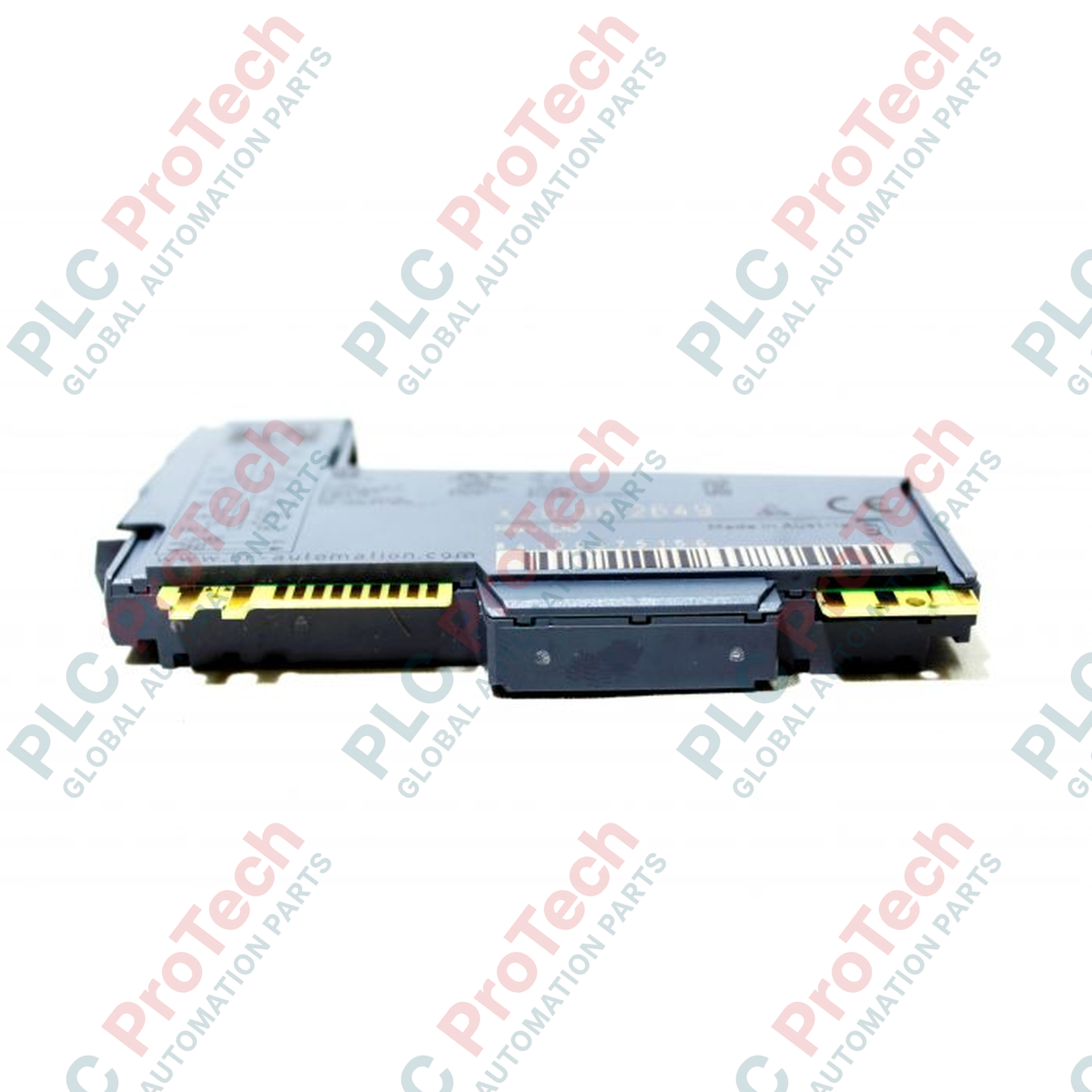

Modulo di uscita a relè del sistema B&R X20 X20DO2649

Panoramica tecnica e valore per l'impianto

Il X20DO2649 (X20DO2649) funziona come un blocco di espansione delle uscite relè digitali altamente affidabile nella topologia di controllo modulare B&R X20. Progettato per gestire l'isolamento elettrico tra la logica di elaborazione a bassa tensione e gli attuatori da campo ad alta potenza, questo modulo controlla canali discreti negli impianti di generazione elettrica, negli impianti di trattamento delle acque e nelle linee di lavorazione metallurgica. Dispone di due uscite relè indipendenti con contatti in scambio, che consentono di commutare correnti di carico fino a 5 A a 230 VAC o 30 VDC. Questa capacità elimina la necessità di relè interposti esterni nella gestione di motori a bassa potenza, contattori, bobine di solenoidi o pannelli di indicatori. L'isolamento a canale singolo riduce il trasferimento del rumore elettrico attraverso il backplane del sistema, garantendo un funzionamento stabile e riducendo i tempi di fermo non pianificati causati da guasti nei loop di terra.

Interfaccia di sistema e architettura funzionale

Operando con il codice identificativo ufficiale B&R 0x20DA, l'hardware si collega direttamente al controller locale o al nodo decentralizzato tramite il bus backplane X20, assorbendo solo 0,45 W di potenza interna dal bus. L'elemento progettuale principale è l'isolamento elettrico a doppio canale, che fornisce un percorso circuitale separato per ciascun contatto di commutazione, consentendo di gestire in sicurezza tensioni miste o fasi indipendenti in un singolo slot del modulo. Un gruppo di LED diagnostici fisici sull'interfaccia frontale fornisce aggiornamenti di stato in tempo reale, mostrando lo stato di commutazione delle uscite, l'integrità continua del modulo interno e gli stati di comunicazione di rete. L'alloggiamento fisico robusto si installa su guide DIN standard insieme ai moduli bus X20 e ai morsettiere standard.

Specifiche tecniche ingegneristiche

Query operativi comuni

Questo modulo può commutare contemporaneamente una combinazione di segnali di comando a 24 VDC e carichi di rete a 230 VAC?

Sì. Poiché le due uscite a relè dispongono di isolamento a canale singolo, le relative linee comuni sono completamente separate. Questo design consente di utilizzare un circuito di comando a 24 VDC sul canale 1 e di commutare contemporaneamente la bobina di un contattore su una linea indipendente a 230 VAC sul canale 2, senza diafonia elettrica né cortocircuiti.

Quali precauzioni sono necessarie per commutare carichi altamente induttivi come le elettrovalvole?

I carichi induttivi generano picchi di forza elettromotrice inversa ad alta tensione durante i cicli di apertura dei contatti, che possono causare archi elettrici e ridurre la durata del relè. È necessario installare un circuito snubber esterno in parallelo al carico: utilizzare un diodo di ricircolo per le reti VDC o una rete snubber RC per le linee di commutazione VAC.

Il modulo richiede impostazioni di configurazione per regolare la tensione interna di alimentazione degli I/O?

No. I contatti del relè sono privi di tensione e azionati meccanicamente. La tensione nominale di 30 VDC / 240 VAC definisce i limiti fisici dei contatti. Il modulo commuta qualsiasi tensione applicata compresa nei parametri da zero a 110 VDC o da zero a 264 VAC, senza modifiche software.

Direttive di sicurezza e ingegneria sul campo

• Soppressione dell'arco e protezione dei contatti: Quando si commutano bobine induttive alla corrente nominale massima (5 A), aggiungere componenti di protezione esterni per evitare la saldatura dei contatti. Per i circuiti induttivi in CA, collegare uno snubber RC, costituito da resistore e condensatore abbinati, direttamente in parallelo al carico. Per i circuiti in CC, utilizzare un diodo volano a recupero rapido. Questa pratica riduce al minimo la migrazione del materiale sui contatti in lega d'argento placcati in oro, garantendo un'affidabilità operativa a lungo termine.

• Separazione del cablaggio e gestione dei disturbi nel quadro: Tenere separate le linee di carico in CA ad alta tensione dai cavi di comunicazione in CC a bassa tensione all'interno delle canaline. Instradare i fili dell'uscita a contatto a 230 VAC lontano dal backplane X2X Link e dai cavi di segnale analogico nelle vicinanze. Questa pratica di instradamento impedisce l'accoppiamento dei disturbi elettromagnetici nei sistemi di misura ad alta sensibilità.

• Coppia dei terminali e diagnostica visiva: Utilizzare il morsetto frontale B&R X20 corrispondente per collegare i conduttori di campo. Spellare i fili alla lunghezza specificata e serrare correttamente i morsetti a vite alla coppia prevista, per evitare surriscaldamenti localizzati in presenza di correnti elevate. Durante la messa in servizio, utilizzare i LED di stato fisici per verificare lo stato dell'uscita rispetto alla logica del programma PLC, semplificando i controlli del cablaggio punto-punto.
