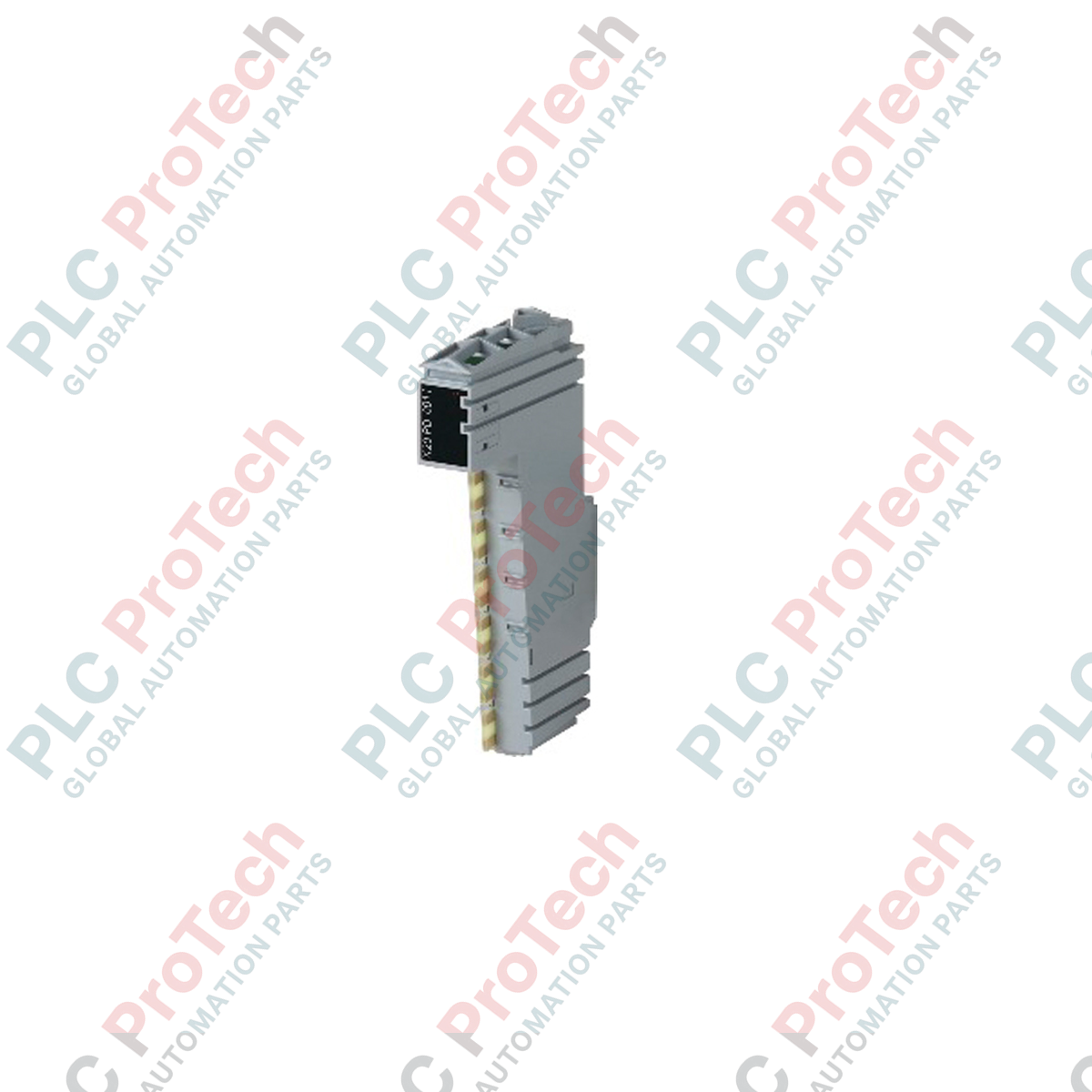

B&R X20PD0011 Modulo distributore di potenziale X20

Panoramica tecnica

Il B&R X20PD0011 (X20PD0011) è un modulo distributore di potenziale ad alta densità, progettato per fornire una distribuzione centralizzata della massa all'interno della topologia standard del sistema I/O B&R X20. Ottimizzato per l'impiego in impianti di processo multicanale, linee di assemblaggio complesse e quadri di controllo del movimento con un elevato numero di assi, questo modulo infrastrutturale specializzato gestisce il collegamento della massa a punto comune per prevenire i loop di massa e ridurre al minimo l'iniezione di disturbi elettrici. Il modulo suddivide la barra interna di massa dell'alimentazione I/O in 12 connessioni terminali, fornendo un riferimento elettrico pulito a più sensori di prossimità, circuiti di attuatori e moduli di strumentazione di campo. Dotato di un fusibile integrato a intervento ritardato da 6,3 A sostituibile sul campo, l'hardware protegge la rete primaria di distribuzione dell'alimentazione del backplane dai cortocircuiti del cablaggio di campo a valle e dai guasti elettrici localizzati.

Configurazione tecnica

L'infrastruttura elettrica e i percorsi di corrente del modulo sono progettati per ottimizzare la disposizione dei cablaggi ad alta densità nel quadro:

• Matrice di massa a 12 punti: fornisce 12 connessioni terminali individuali e parallele, derivate direttamente dal potenziale di massa dell'alimentazione I/O del backplane interno.

• Protezione da sovracorrente sostituibile: alloggia un fusibile standard a intervento ritardato da 6,3 A, sostituibile dall'utente, che funge da barriera di sicurezza in serie per il gruppo di terminali.

• Bus di contatto per impieghi gravosi: progettato con una robusta dorsale interna di alimentazione, in grado di gestire un carico di contatto continuo totale ammissibile fino a 10 A.

• Profilo di isolamento fail-safe: in caso di cortocircuito su qualsiasi circuito di sensori di campo collegato, il fusibile integrato interviene isolando in modo netto la corrente di guasto specifica, senza disturbare la comunicazione del backplane X2X Link adiacente.

Specifiche tecniche

Domande frequenti sulle applicazioni industriali

• Le 12 connessioni terminali dell'X20PD0011 possono essere utilizzate per distribuire un potenziale positivo di 24 VCC?

  No. Il circuito interno dell'X20PD0011 è collegato permanentemente alla barra di massa (riferimento 0 V) del bus interno di alimentazione I/O del backplane. Non può essere utilizzato per distribuire potenziali positivi. Per distribuire un potenziale positivo di 24 VCC, è necessario utilizzare un modulo distributore di potenziale positivo corrispondente.

• Quale tipo di fusibile è utilizzato all'interno del modulo e i tecnici di campo possono sostituirlo?

  Sì, il modulo è dotato di un fusibile integrato a intervento ritardato da 6,3 A, completamente sostituibile dall'utente. Se si verifica una sovracorrente o un cortocircuito sul campo, il fusibile interrompe il guasto. Per sostituirlo, disalimentare il rack I/O, estrarre il modulo elettronico dalla base del bus e sostituire il fusibile bruciato con un fusibile industriale identico a intervento ritardato da 6,3 A.

• Il fusibile da 6,3 A limita la corrente continua totale sul bus di contatto da 10 A?

  I contatti a slitta e le barre del backplane interno sono dimensionati fisicamente per condurre in modo continuo fino a 10 A verso i moduli a valle. Tuttavia, i 12 terminali di uscita di questo specifico modulo sono instradati attraverso il fusibile da 6,3 A. Pertanto, la corrente di ritorno combinata che attraversa contemporaneamente tutti i 12 pin dei terminali non deve superare la soglia di 6,3 A del fusibile, altrimenti il fusibile interviene.

Direttive di ingegneria e installazione sul campo

PROTOCOLLO DI CORREZIONE DEI CORTOCIRCUITI: Quando il fusibile integrato interviene, non limitarsi a sostituirlo e a riattivare il sistema. I tecnici di campo devono scollegare sistematicamente tutte le 12 linee di campo e utilizzare un misuratore della resistenza di isolamento per individuare e risolvere il cortocircuito o il guasto di messa a terra prima di ripristinare l'alimentazione.

Regole per l'inserimento e il serraggio dei cavi

Inserire un utensile standard a testa piatta da 2,5 mm nell'apposita fessura di azionamento del terminale per aprire il morsetto interno a molla. Inserire completamente il filo di rame di massa spellato nella porta di ingresso del cavo, quindi rimuovere l'utensile per fissare una connessione a tenuta di gas. Assicurarsi che nessun trefolo di rame allentato sporga dal blocco terminale, poiché il rame nudo può creare ponti tra percorsi di massa adiacenti o provocare cortocircuiti contro superfici vicine di terra funzionale.

Posizionamento e allineamento del modulo

Allineare il modulo X20PD0011 con il modulo base del bus X20 designato sulla guida DIN. Premere con decisione il modulo elettronico verso il basso nella base finché le linguette di bloccaggio in plastica superiori e inferiori integrate non scattano in posizione con un clic chiaro e udibile. Assicurarsi che la parte frontale del modulo sia completamente a filo con i moduli I/O adiacenti, per evitare tensioni o carichi non uniformi sui pin di contatto del backplane interno placcati in oro.
