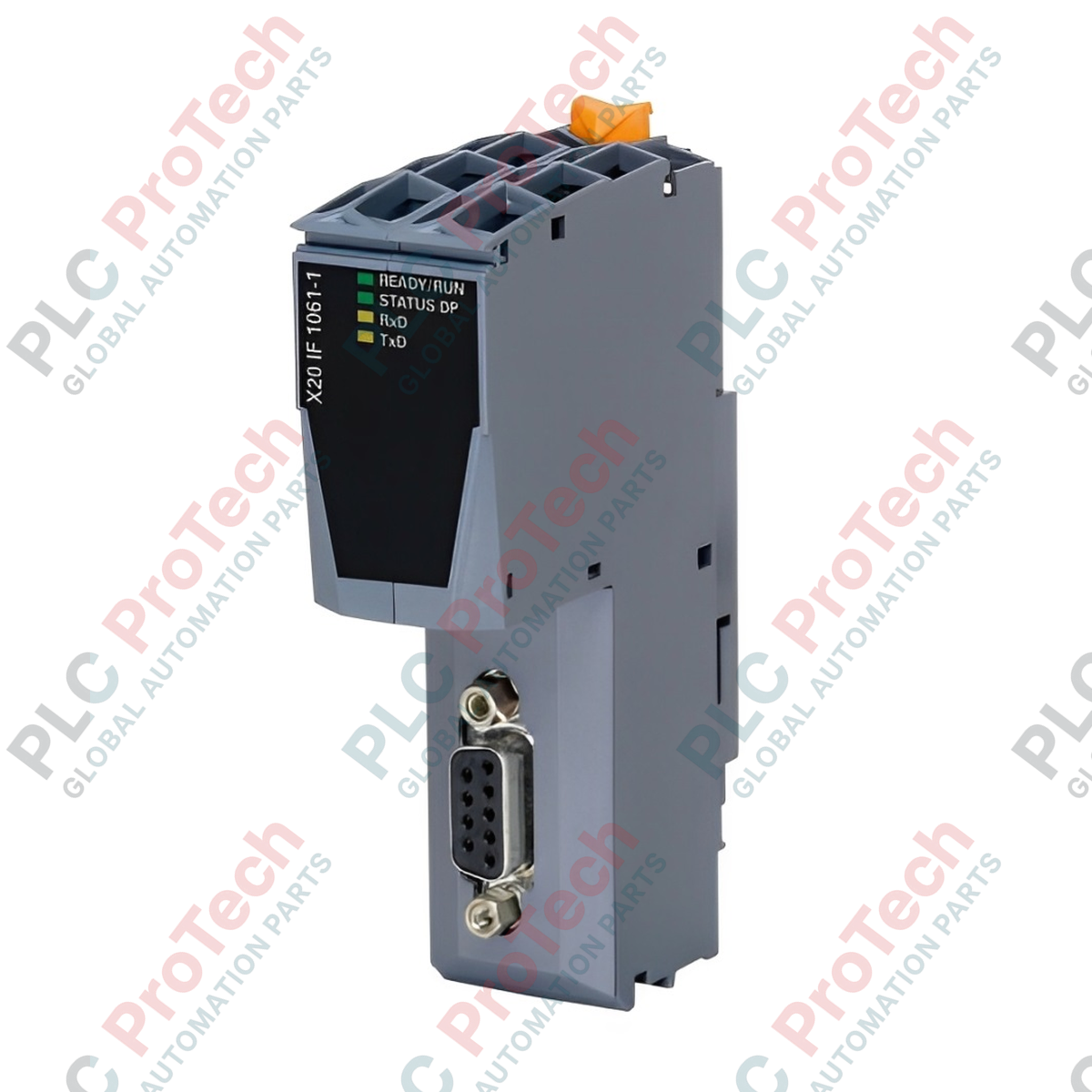

Modulo di interfaccia master PROFIBUS DP B&R X20IF1061-1 X20 System

Descrizione tecnica e ruolo operativo

X20IF1061-1 (X20IF1061-1) è un modulo di interfaccia per comunicazioni industriali ad alte prestazioni, progettato per l'integrazione diretta nell'architettura dei controller del sistema B&R X20. Progettato per stabilire una connettività deterministica tramite bus di campo in configurazioni di elaborazione decentralizzate, come impianti di trattamento delle acque, stabilimenti di produzione chimica e linee di produzione automobilistica, questo modulo funziona come un'interfaccia master PROFIBUS DP V0/V1 completa. Offre un supporto completo per i framework di configurazione Field Device Tool / Device Type Manager (FDT/DTM), consentendo agli ingegneri di calibrare, diagnosticare e supervisionare strumenti da campo intelligenti complessi direttamente dall'ambiente di controllo centralizzato. Le porte di comunicazione integrate dispongono di un robusto isolamento elettrico, che protegge l'elettronica sensibile del backplane della CPU interno dai transienti di tensione sul lato campo ed elimina le correnti localizzate dei loop di massa.

Matrice diagnostica e logica dell'infrastruttura

Questo modulo di interfaccia integra funzionalità di monitoraggio a due livelli, fornendo sia una visibilità hardware basata su LED sia registri accessibili tramite software per il monitoraggio dei guasti in tempo reale. Gli indicatori visivi integrati forniscono una verifica diagnostica immediata su tre livelli operativi: stato del modulo, integrità della sincronizzazione della rete e cicli di trasferimento dati attivi. Progettato per un basso consumo energetico, il modulo assorbe un massimo di 1.8 W dal bus di sistema sottostante, riducendo al minimo l'accumulo di calore interno all'interno della pila di assemblaggio. Il modulo funziona in modo affidabile in climi ad alta umidità, con un intervallo operativo e di stoccaggio nominale dal 5 al 95% senza condensa, per garantire un flusso dati costante a lungo termine senza degrado della comunicazione.

Specifiche delle prestazioni tecniche

Domande frequenti sull'integrazione industriale

Qual è la differenza pratica tra le funzionalità PROFIBUS DP V0 e V1 di questo modulo?

PROFIBUS DP V0 gestisce lo scambio ciclico di dati I/O ad alta velocità per segnali digitali e analogici standard. La funzionalità DP V1 introduce la comunicazione aciclica dei parametri, consentendo a X20IF1061-1 di modificare le configurazioni degli strumenti, leggere la diagnostica avanzata e interagire con strumenti da campo DTM intelligenti mentre l'elaborazione ciclica continua senza interruzioni.

È possibile utilizzare questo modulo insieme ad altri moduli di comunicazione nello stesso rack X20?

Sì. È possibile installare più moduli di interfaccia nella stessa struttura del controller X20, a condizione che il consumo energetico totale non superi la capacità della CPU principale o dei moduli di alimentazione ausiliari. Ogni modulo viene indirizzato in modo indipendente all'interno di B&R Automation Studio.

X20IF1061-1 include una resistenza di terminazione interna della linea PROFIBUS?

No. La terminazione fisica del bus deve essere eseguita sul gruppo del connettore di rete PROFIBUS esterno. Assicurarsi che l'interruttore di terminazione sul connettore sub-D DB9 sia portato nella posizione attiva ("ON") se questo modulo è installato all'estremità fisica del segmento della linea del bus di campo.

Linee guida per l'ingegneria di campo e la messa in servizio

• Schermatura e messa a terra del cavo di rete: le linee PROFIBUS DP funzionano a velocità di trasmissione fino a 12 Mbps e sono altamente sensibili ai disturbi elettromagnetici ad alta frequenza. È necessario utilizzare cavi schermati a doppino intrecciato standard di tipo A, di colore viola. Rimuovere con attenzione l'isolamento esterno e collegare completamente a terra la schermatura in rame intrecciato all'interfaccia metallica della guida DIN utilizzando morsetti di messa a terra a bassa impedenza.

• Protocollo di assegnazione degli indirizzi delle stazioni: prima di inizializzare il master della rete PROFIBUS tramite Automation Studio, compilare una mappa completa degli indirizzi di tutti i nodi slave collegati. Assicurarsi che nessun nodo slave condivida un indirizzo con il master X20IF1061-1 e limitare l'estensione massima dei nodi per mantenere tempi di ciclo deterministici nella rete.

• Allineamento della gestione dei dispositivi DTM: durante l'integrazione di strumenti di produttori ausiliari, come valvole, flussometri o azionamenti, importare i file GSD e DTM specifici dei dispositivi nella directory di configurazione. Ciò garantisce che i canali estesi dei parametri aciclici forniti dal protocollo DP V1 siano mappati accuratamente sulle variabili di controllo interne.
