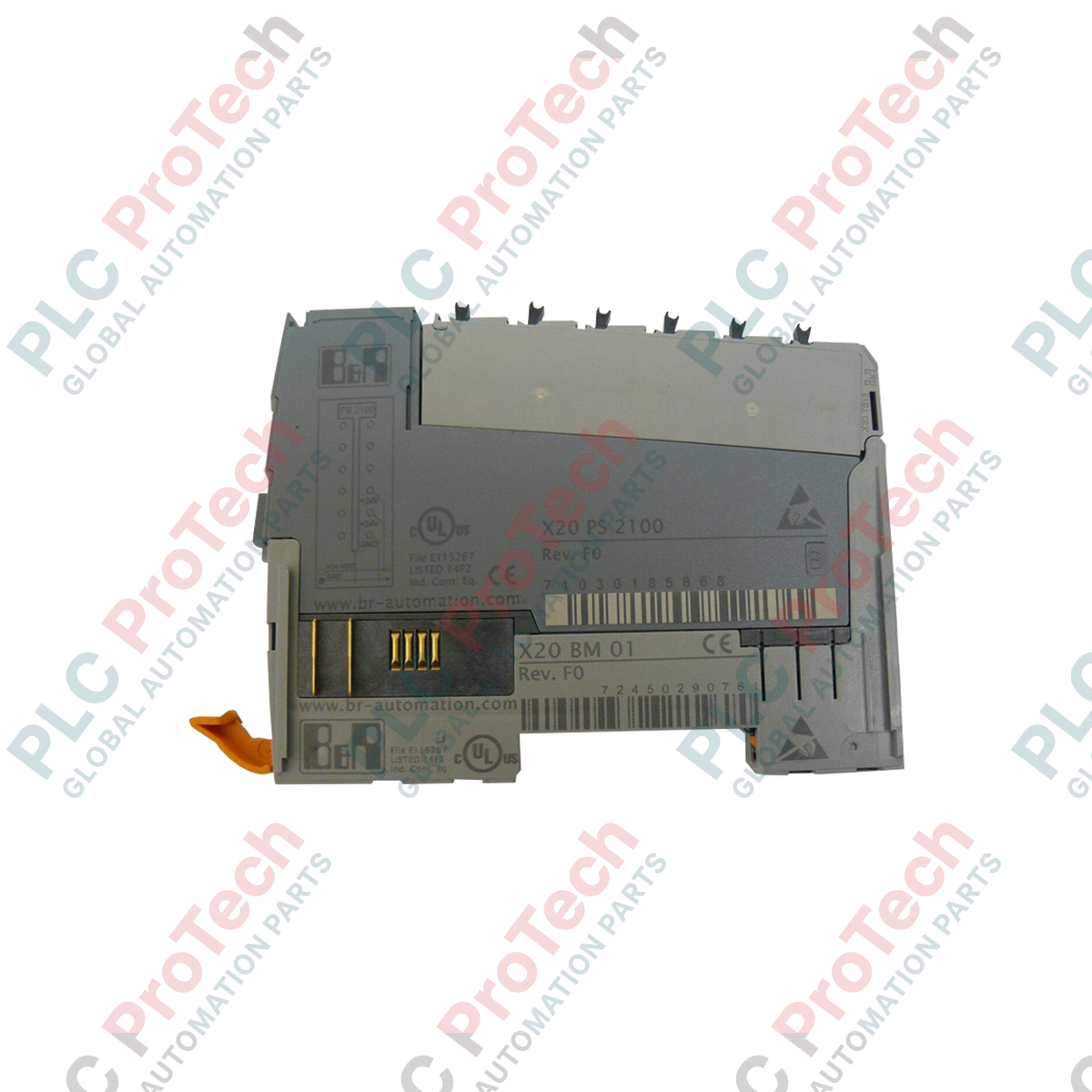

B&R X20HB2881 Modulo di espansione hub Fast Ethernet della serie X20

Panoramica del prodotto

X20HB2881 (X20HB2881) è un modulo di espansione per le comunicazioni all'interno del sistema B&R X20, progettato per facilitare il branching efficiente della rete tramite due hub Fast Ethernet integrati. Questo modulo è un componente essenziale per topologie di automazione complesse che richiedono un'espansione basata su hub per gestire più segmenti di rete senza la latenza spesso associata alla logica di switching complessa. Dotato di due porte RJ45 schermate, X20HB2881 consente una distribuzione dei dati affidabile e ad alta velocità nelle architetture decentralizzate, risultando ideale per linee di produzione su larga scala, celle di collaudo automobilistiche e macchinari modulari per l'imballaggio in cui la comunicazione Ethernet sincronizzata è fondamentale.

Configurazione tecnica

L'architettura hardware di X20HB2881 è ottimizzata per un basso consumo energetico e un'elevata integrità del segnale, con un assorbimento di soli 1.17 W durante il funzionamento. Dispone di due hub Fast Ethernet che supportano lunghezze standard dei segmenti fino a 100 metri tra le stazioni utilizzando cavi Ethernet schermati. Il design compatto X20 consente l'integrazione diretta nella struttura locale degli I/O, funzionando come nodo trasparente per il traffico di rete. L'uso di connettori RJ45 schermati garantisce la massima immunità alle interferenze elettromagnetiche (EMI), fondamentale negli ambienti industriali caratterizzati da rumore ad alta frequenza dei motori e carichi elettrici elevati.

Specifiche tecniche

Domande frequenti tecniche

Qual è la differenza principale tra l'utilizzo di X20HB2881 e uno switch Ethernet standard?

X20HB2881 funziona come un hub, ovvero trasmette i pacchetti di dati in ingresso a tutte le porte del relativo segmento. In specifici protocolli industriali, ciò può ridurre la latenza di elaborazione rispetto agli switch store-and-forward, ma richiede un'attenta pianificazione della rete per gestire i domini di collisione negli ambienti ad alto traffico.

Questo modulo può essere utilizzato per estendere la portata fisica di una rete POWERLINK?

Sì, può essere utilizzato in un ambiente POWERLINK per ampliare la topologia fisica. Tuttavia, poiché è un hub e non uno switch gestito, gli ingegneri devono tenere conto dell'ulteriore ritardo di propagazione del segnale per garantire che la rete rimanga entro i limiti del tempo di ciclo configurato.

È necessaria una configurazione software speciale per X20HB2881?

In quanto modulo di espansione hub, è in gran parte trasparente al livello di rete. In B&R Automation Studio viene aggiunto alla configurazione hardware per tenere conto del consumo energetico sul backplane X20, ma in genere non richiede una configurazione complessa degli indirizzi IP o del livello 3.

Guida all'ingegneria e all'installazione

• Schermatura e messa a terra dei cavi: Per raggiungere la lunghezza massima del segmento di 100 m e mantenere l'integrità dei dati, utilizzare sempre cavi S/FTP o SF/UTP di categoria 5e (o superiore) di tipo industriale. Assicurarsi che la schermatura RJ45 sia completamente a contatto con la porta schermata del modulo, in modo da fornire un percorso continuo verso la terra funzionale (FE).

• Vincoli della topologia di rete: Quando si collegano in cascata più moduli X20HB2881, prestare attenzione alla "regola 5-4-3" o alle limitazioni specifiche del proprio protocollo Ethernet industriale. Un'eccessiva concatenazione di hub può causare un aumento del jitter del segnale e dei ritardi di propagazione, con possibili ripercussioni sulle prestazioni in tempo reale nelle applicazioni di motion ad alta velocità.

• Pianificazione dell'alimentazione del backplane: Sebbene il modulo consumi una potenza contenuta di 1.17 W, verificare sempre i requisiti di potenza totali della propria slice X20. Se X20HB2881 è installato alla fine di una lunga linea di I/O, assicurarsi che il bus controller o il modulo di alimentazione possa fornire corrente sufficiente al bus I/O interno.
