Modulo di uscita di sicurezza ad alta corrente a 4 canali B&R X20SO4120 serie X20

Panoramica del prodotto

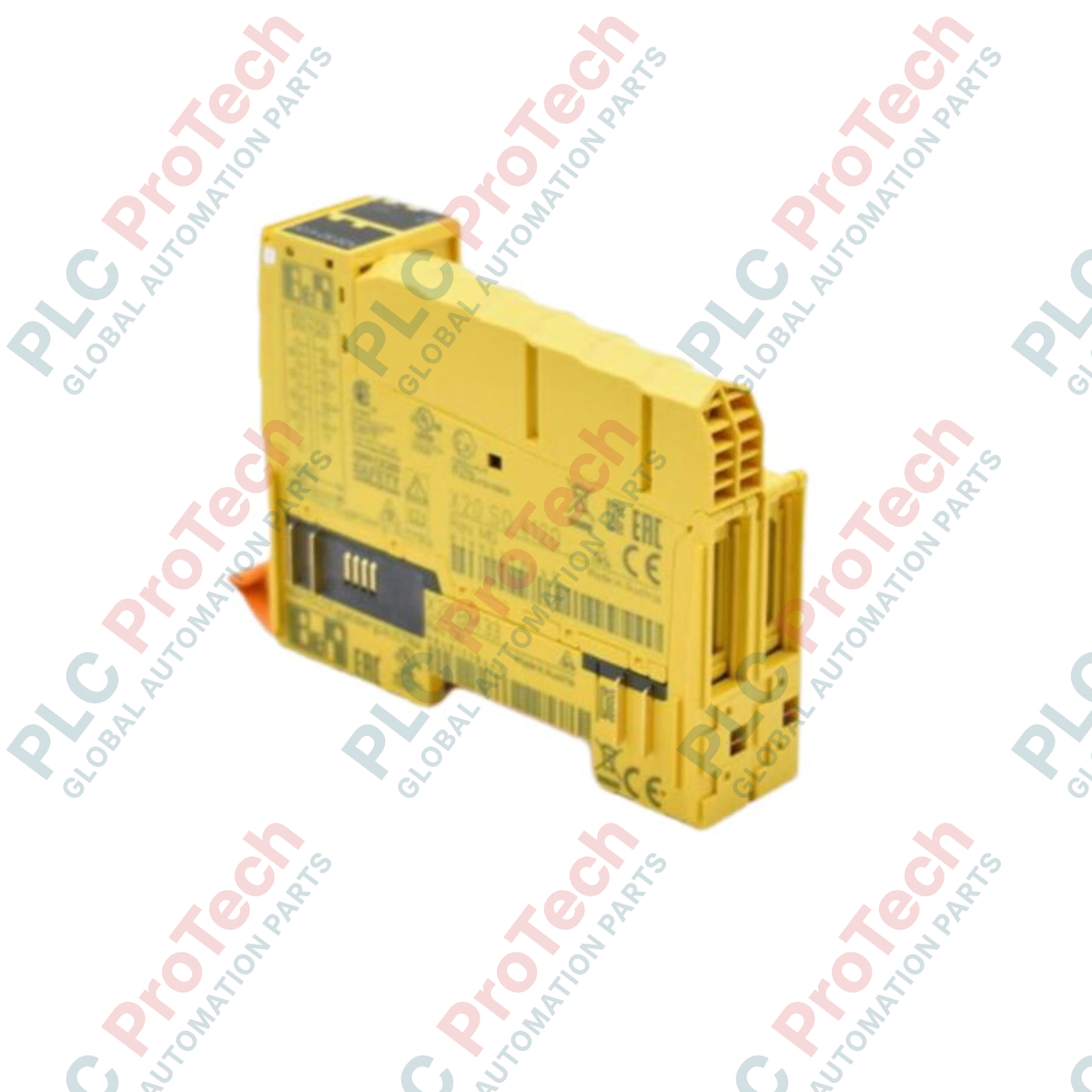

 X20SO4120 (X20SO4120) è un modulo di uscita di sicurezza intelligente ad alte prestazioni, progettato per il sistema B&R X20. Progettato per soddisfare i requisiti di sicurezza più rigorosi (fino a SIL 3 / PLe), questo modulo dispone di 4 uscite digitali sicure di tipo A, ciascuna in grado di erogare fino a 2 A di corrente. Questa elevata capacità di corrente rende  X20SO4120 ideale per comandare direttamente attuatori di sicurezza più grandi, contattori per impieghi gravosi e valvole idrauliche senza la necessità di relè di interposizione. Grazie alla funzionalità OSSD (Output Signal Switching Device) integrata e a una larghezza dell'impulso diagnostico inferiore a 500 microsecondi, il modulo garantisce il monitoraggio continuo dei cortocircuiti e dei guasti incrociati, mantenendo la massima integrità di sicurezza in ambienti automatizzati ad alta velocità, come la formatura dei metalli, le celle robotizzate e la movimentazione di materiali pesanti.

Configurazione tecnica

L'hardware di  X20SO4120 è progettato per garantire trasparenza e resilienza. Dispone di un monitoraggio individuale della corrente per ciascun canale, consentendo alla CPU di sicurezza di rilevare in tempo reale i guasti "stuck-at" o le anomalie del carico. Il modulo si identifica nel sistema tramite il codice ID B&R 0x2007 e fornisce una diagnostica visiva completa mediante LED che indicano la funzione I/O di ciascun canale, lo stato operativo e lo stato generale del modulo. La gestione dell'alimentazione è altamente efficiente, con un consumo sul bus di soli 0.25 W, mentre i circuiti I/O interni assorbono 1.3 W. Utilizzando il protocollo openSAFETY,  X20SO4120 fornisce un anello di sicurezza deterministico e senza interruzioni che riduce al minimo il tempo tra il rilevamento di un guasto e la transizione allo stato sicuro.

Specifiche tecniche

Domande frequenti tecniche

Come si confronta la portata nominale di 2 A di X20SO4120 con quella di X20SO4110?

X20SO4120 offre una capacità di uscita significativamente superiore (2 A per canale) rispetto a X20SO4110 (0.5 A). Ciò consente alla variante 4120 di comandare direttamente carichi induttivi ad alta potenza, come grandi freni CC o collettori pneumatici, che altrimenti supererebbero i limiti di corrente dei moduli di uscita sicuri standard.

Quali diagnosi sono disponibili tramite gli indicatori di stato?

Il modulo dispone di LED per "Stato operativo" e "Stato del modulo", che indicano se il modulo si trova in modalità di funzionamento sicuro, in modalità pre-operativa o in uno stato fail-safe. Inoltre, i LED individuali della "funzione I/O" si accendono quando un'uscita è alimentata, mentre sequenze di lampeggiamento possono indicare guasti specifici, come cortocircuiti o sovracorrente.

La larghezza dell'impulso OSSD è regolabile?

La larghezza dell'impulso <500 microsecondi è una caratteristica hardware fissa, progettata per garantire che il "test di spegnimento" sia troppo rapido perché i contatti meccanici di un relè o di una valvola possano reagire, evitando così il rimbalzo e mantenendo al contempo un'elevata copertura diagnostica.

Guida all'ingegneria e all'installazione

• Calcolo della corrente totale: Con una capacità di 2 A per canale, un modulo completamente carico può assorbire fino a 8 A. È fondamentale assicurarsi che il modulo di alimentazione X20 (ad esempio, X20PS) che alimenta questo segmento sia dimensionato per la corrente di picco cumulativa e che i cavi di alimentazione abbiano una sezione sufficiente a prevenire cadute di tensione durante le commutazioni simultanee.

• Protezione dei carichi induttivi: Quando si comandano carichi induttivi di grandi dimensioni, la forza controelettromotrice può essere notevole. Sebbene  X20SO4120 disponga di una protezione interna, per le applicazioni a 2 A si consiglia di aggiungere un diodo di ricircolo o un varistore esterno sul lato del carico, per ridurre il rumore elettromagnetico e lo stress termico sui transistor del modulo.

• Separazione sicura dei cavi: Per mantenere il livello SIL 3, mantenere fisicamente separati i cavi delle uscite sicure dai cavi CA ad alta tensione. Utilizzare cavi schermati per le linee a 24 VDC se corrono parallelamente ai cavi del motore per lunghe distanze, per evitare che le tensioni indotte interferiscano con la logica di rilevamento degli impulsi OSSD.
