Basler Electric

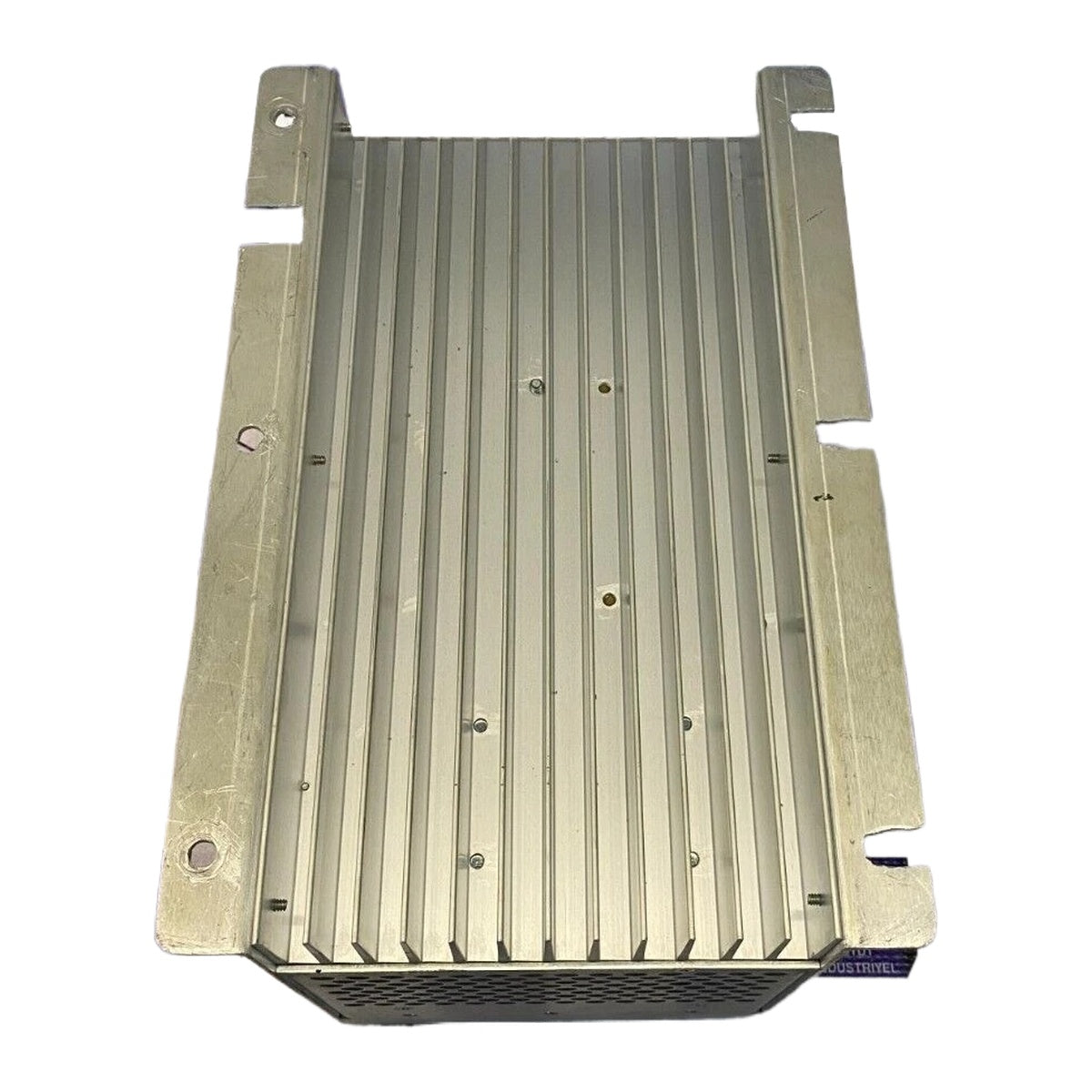

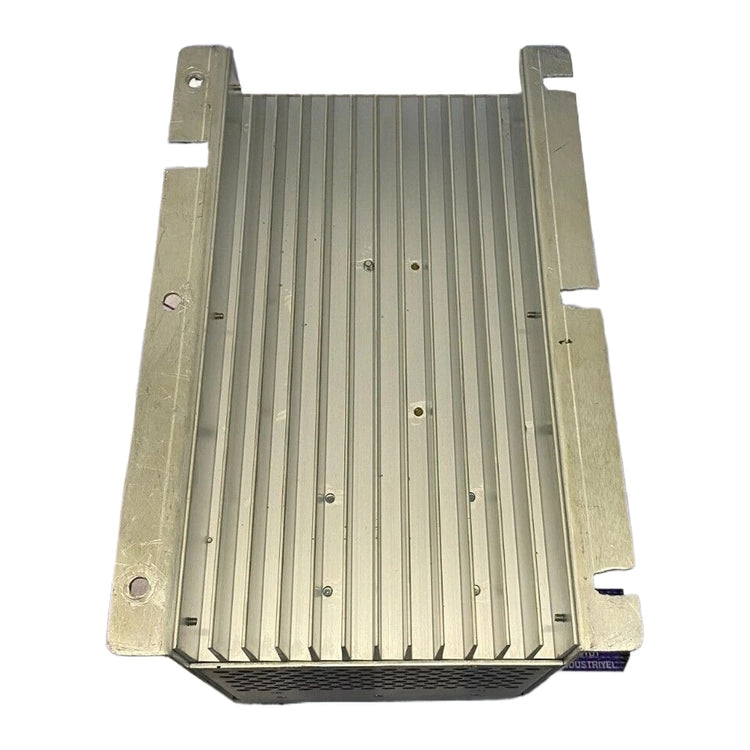

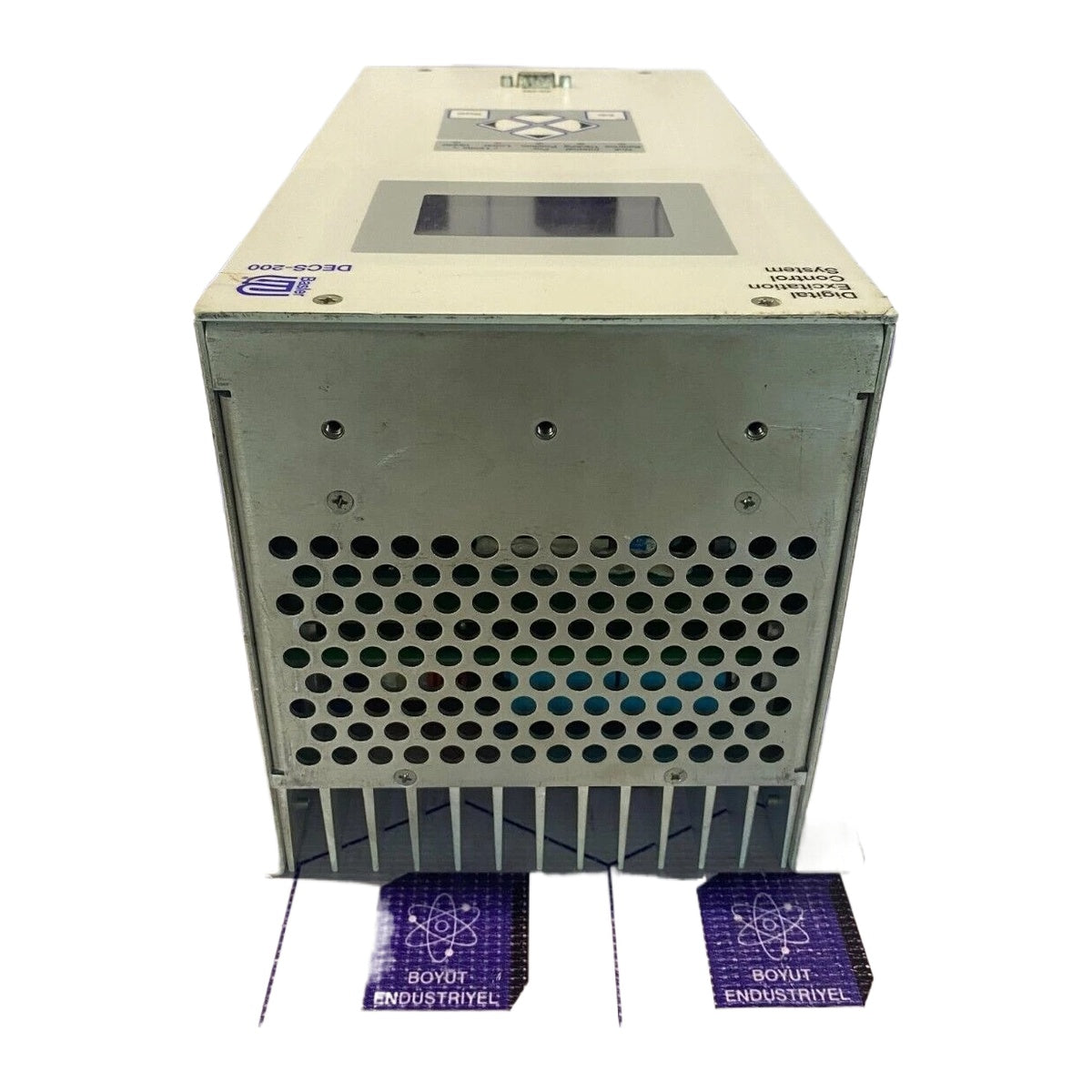

Basler Electric DECS-200-1L Sistema di controllo digitale dell'eccitazione

SKU DECS-200-1L

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Basler Electric

  • Product No.: DECS-200-1L

  • Country of origin:United States

  • Product Type: Sistemi di controllo dell'eccitazione digitale

  • Payment: T/T, Western Union

  • Weight: 6350g

  • Dimensions: 304 mm x 205 mm x 171 mm (A x L x P)

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Il Basler Electric DECS-200-1L Digital Excitation Control System fornisce un controllo di precisione dell'eccitazione per generatori sincroni regolando la corrente continua applicata al campo dell'eccitatrice del generatore. Dotato di uno stadio di potenza a modulazione della larghezza degli impulsi (PWM), il sistema offre prestazioni elevate nelle applicazioni con carichi non lineari e supporta capacità di uscita di 32 Vcc, 63 Vcc o 125 Vcc fino a 15 Adc. Le modalità operative comprendono la regolazione automatica della tensione (AVR) con precisione dello 0,25%, la regolazione della corrente di campo (FCR/modalità manuale), il controllo dei Var e il controllo del fattore di potenza (PF).

Il controller è dotato di rilevamento RMS reale monofase o trifase della tensione del generatore, sincronizzazione della tensione della sbarra e corrente del generatore. Le opzioni di interfaccia comprendono ingressi a contatto, ingressi proporzionali ±10 Vcc o 4–20 mA, una porta RS-232 sul pannello frontale (COM0), una porta RS-232 laterale per l'autotracking dell'unità (COM1) e una porta RS-485 laterale che supporta il protocollo Modbus RTU (COM2). Le funzionalità integrate di protezione della macchina comprendono sovratensione/sottotensione del generatore, sovratensione/sovracorrente di campo, perdita del rilevamento, perdita di campo, monitoraggio dei diodi dell'eccitatrice (EDM) e limitazione da sovraeccitazione/sottoeccitazione.

Caratteristiche

  • Controllo digitale dell'eccitazione basato su microprocessore con stadio di potenza a modulazione della larghezza degli impulsi
  • Rilevamento RMS reale monofase o trifase per la tensione del generatore e della sbarra
  • Precisione della regolazione della tensione dello 0,25% sull'intero intervallo di carico
  • Quattro modalità operative: regolazione automatica della tensione (AVR), regolazione della corrente di campo (FCR), controllo dei Var e controllo del fattore di potenza (PF)
  • Autotracking interno tra le modalità per trasferimenti senza bruschi cambiamenti
  • 20 selezioni di stabilità standard preprogrammate e impostazioni PID personalizzabili dall'utente
  • Compensazione della sottofrequenza o limitatore del rapporto V/Hz con frequenza di intervento regolabile
  • Aumento graduale della tensione all'avvio con velocità temporali regolabili
  • Compensazione per parallelo con droop reattivo e differenziale reattivo (corrente trasversale)
  • Monitoraggio integrato dei diodi dell'eccitatrice (EDM) per rilevare diodi aperti e in cortocircuito
  • Registrazione della sequenza degli eventi (SER) con memorizzazione fino a 127 report di eventi
  • Registrazione oscillografica integrata conforme a COMTRADE fino a 8 registrazioni

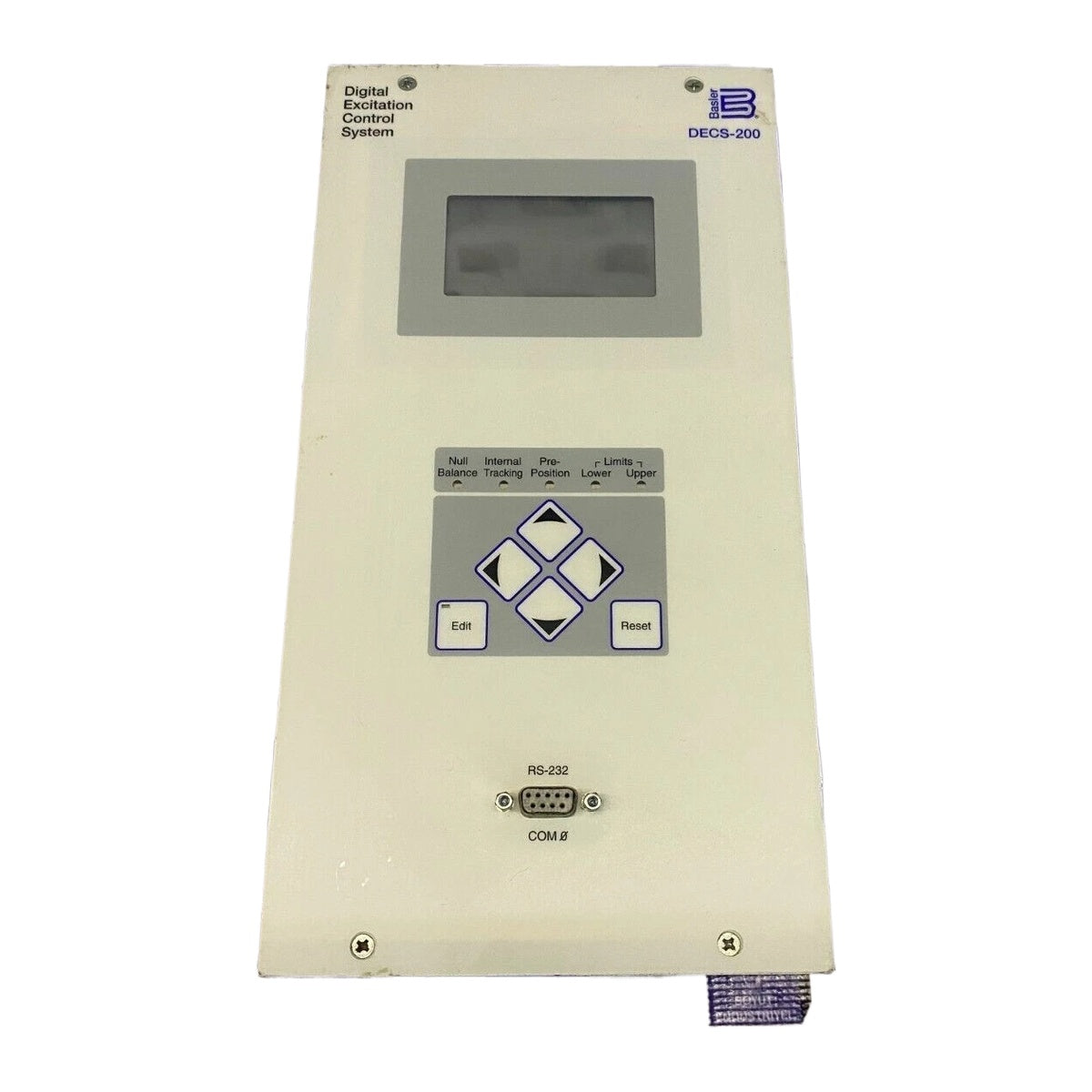

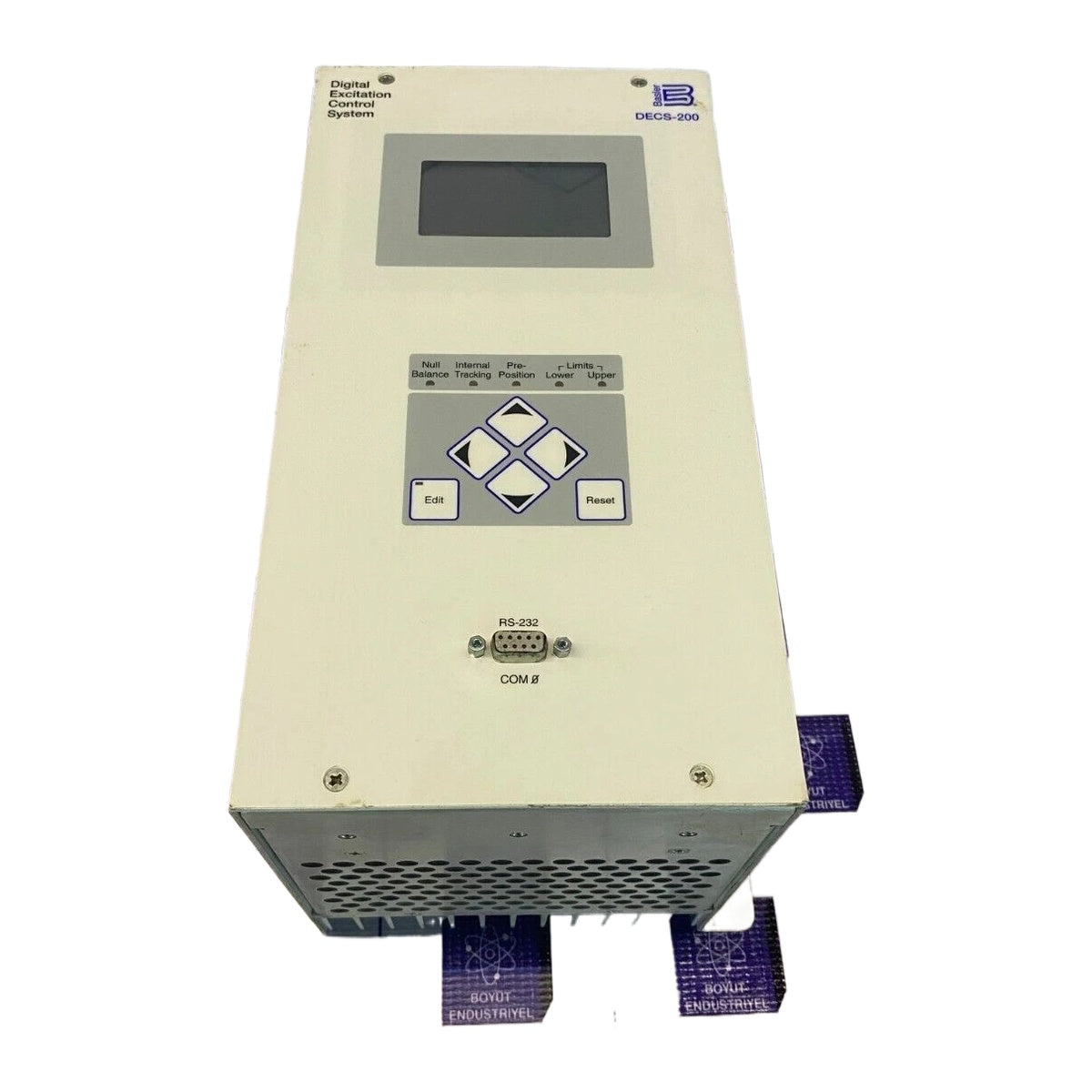

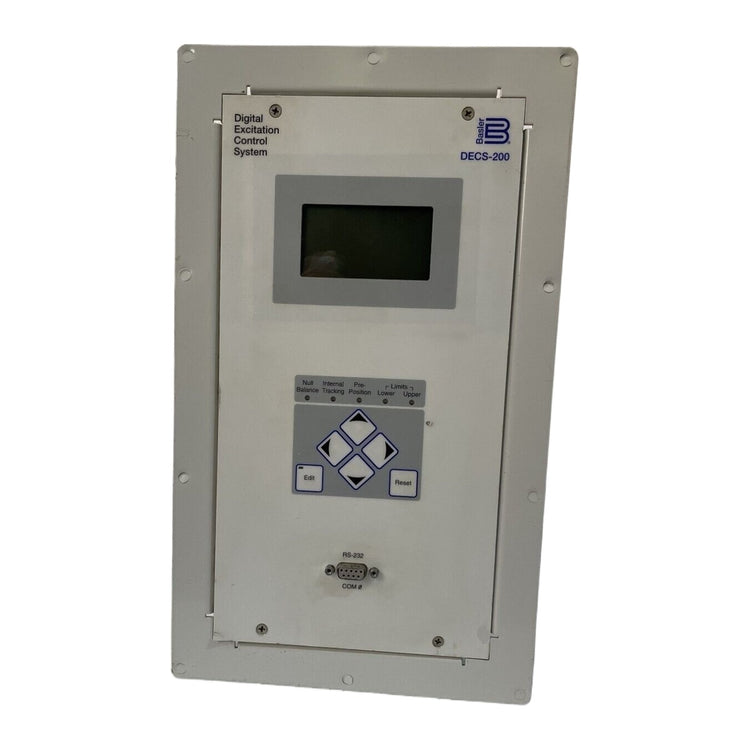

  • HMI del pannello frontale con display LCD retroilluminato, tasti di programmazione e LED diagnostici
  • Più porte di comunicazione: RS-232 frontale (COM0), RS-232 laterale (COM1) e RS-485 laterale (COM2) con protocollo Modbus

Applicazioni

  • Regolazione della tensione e della corrente di eccitazione per generatori sincroni
  • Sistemi di generazione elettrica in parallelo con la rete che richiedono il controllo dei Var o del fattore di potenza
  • Controllo del campo dell'eccitatrice del generatore senza spazzole con monitoraggio dello stato dei diodi
  • Protezione del generatore e limitazione da sovraeccitazione/sottoeccitazione

Informazioni per l'ordine

Modello Opzione di inseguimento Opzione di alimentazione
DECS-200-1L 1 (inseguimento automatico interno) L (24/48 Vcc)

Specifiche tecniche

Parametro Specifica
Produttore Basler Electric
Modello DECS-200-1L
Ingresso di alimentazione di controllo 16-60 Vcc (24/48 Vcc nominali, stile L), carico = 30 W
Ingresso di alimentazione operativa CA (uscita 32 Vcc) 60 Vca nominali (56-70 Vca +/-10%), 1 o 3 fasi, 50-500 Hz, carico di 780 VA
Ingresso di alimentazione operativa CA (uscita 63 Vcc) 120 Vca nominali (100-139 Vca +/-10%), 1 o 3 fasi, 50-500 Hz, carico di 1570 VA
Ingresso di alimentazione operativa CA (uscita 125 Vcc) 240 Vca nominali (190-277 Vca +/-10%), 1 o 3 fasi, 50-500 Hz, carico di 3070 VA
Uscita di tensione continua nominale del campo 32 Vcc, 63 Vcc o 125 Vcc
Uscita di corrente continua nominale del campo 15 Adc
Uscita di tensione di forzatura nominale per 10 secondi 50 Vcc (modalità 32 Vcc), 100 Vcc (modalità 63 Vcc), 200 Vcc (modalità 125 Vcc)
Uscita di corrente di forzatura nominale per 10 secondi 30 Adc
Resistenza minima del campo 2,13 Ohm (32 Vcc), 4,2 Ohm (63 Vcc), 8,3 Ohm (125 Vcc)
Ingresso di rilevamento della tensione del generatore 1 o 3 fasi, intervalli: 100 V/50 Hz (85-127 V), 120 V/60 Hz (94-153 V), 200 V/50 Hz (170-254 V), 240 V/60 Hz (187-305 V), 400 V/50 Hz (340-508 V), 480 V/60 Hz (374-600 V), 500 V/50 Hz (425-625 V), 600 V/60 Hz (510-660 V); Carico < 0,1 VA/fase
Ingresso di rilevamento della tensione del bus 1 fase, intervalli: 100 V/50 Hz (85-127 V), 120 V/60 Hz (94-153 V), 200 V/50 Hz (170-254 V), 240 V/60 Hz (187-305 V), 400 V/50 Hz (340-508 V), 480 V/60 Hz (374-600 V), 500 V/50 Hz (425-625 V), 600 V/60 Hz (510-660 V)
Ingresso di rilevamento della corrente del generatore Intervalli CA da 1 A e 5 A (misurazione/controllo e compensazione della corrente trasversale); Carico < 1 VA
Ingressi a contatto 11 ingressi di commutazione a contatto pulito alimentati a 24 Vcc
Ingressi del setpoint remoto analogico +/-10 Vcc o 4-20 mA selezionabili
Uscite a contatto Resistivo: 7,0 A a 24 Vcc, 0,7 A a 48 Vcc, 0,2 A a 125 Vcc, 7,0 A a 120/240 Vca
Precisione di regolazione AVR +/-0,25% sull'intervallo di carico al fattore di potenza nominale
Temperatura operativa -40 °C a +60 °C (-40 °F a +140 °F)
Temperatura di stoccaggio -40 °C a +85 °C (-40 °F a +185 °F)
Nebbia salina Secondo MIL-STD-810E, metodo 509.3 (100 ore di nebbia salina, 100 ore di asciugatura)
Urti 15 Gs su tre piani reciprocamente perpendicolari
Vibrazioni 5-26 Hz: 1,2 Gs; 27-52 Hz: 0,914 mm di ampiezza doppia; 53-500 Hz: 5,0 Gs
Dimensioni (A x L x P) 304 mm x 205 mm x 171 mm (12,0 pollici x 8,08 pollici x 6,76 pollici)
Peso 6,35 kg (14 lb)

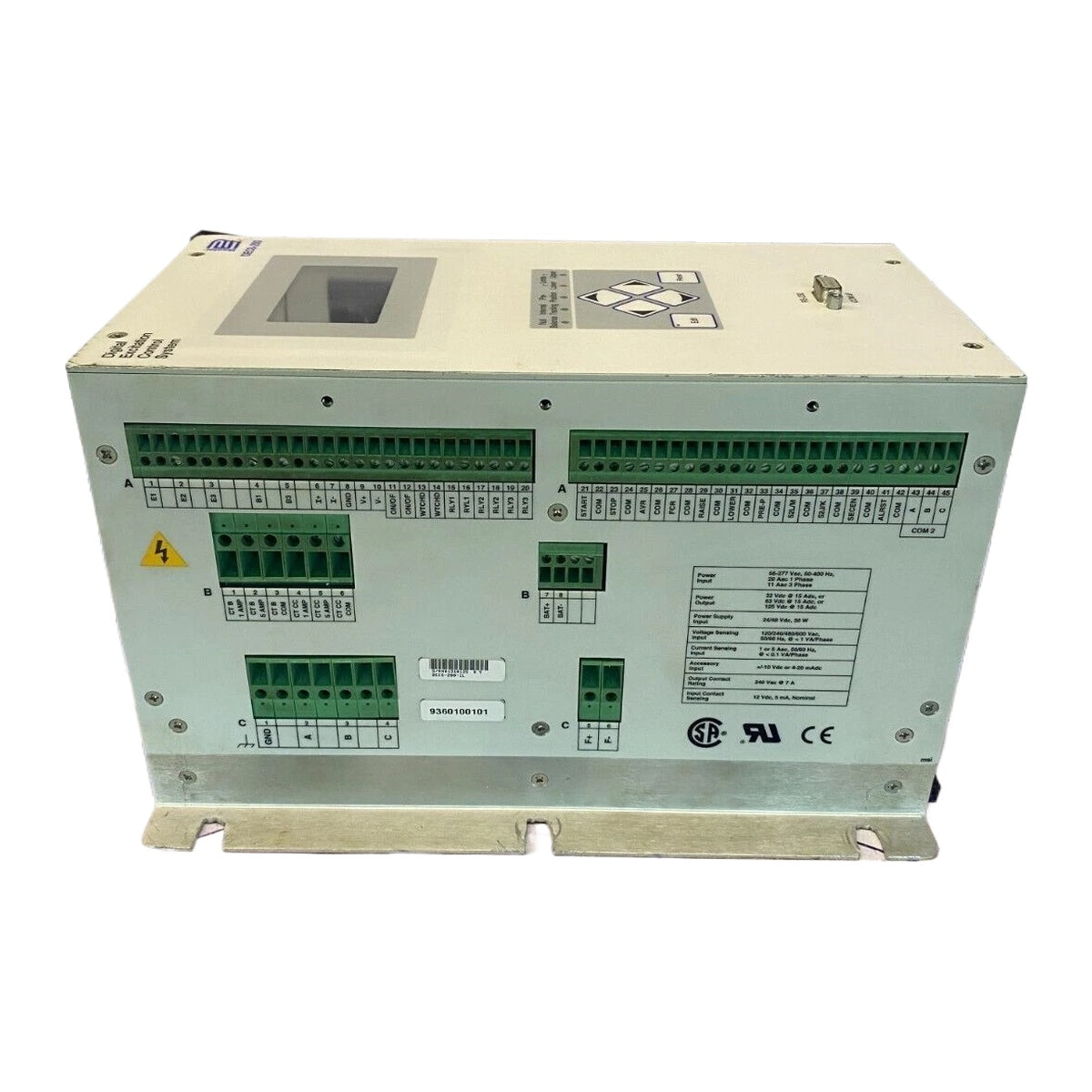

Connessioni/Interfacce

Pin del connettore Funzione
BATT+ (B7) Ingresso di alimentazione di controllo CC (+24/48 Vcc)
BATT- (B8) Ingresso di alimentazione di controllo CC (-24/48 Vcc)
L (B9) Linea dell'ingresso di alimentazione di controllo CA
N (B10) Neutro dell'ingresso di alimentazione di controllo CA
C (C4), B (C3), A (C2), GND (C1) Connessioni di alimentazione operativa degli ingressi e messa a terra dello chassis
E1 (A1), E2 (A2), E3 (A3) Ingressi di rilevamento della tensione
CTB 1AMP (B1), CTB 5AMP (B2), CTB COM (B3) Canale di rilevamento della corrente B
CTCC 1AMP (B4), CTCC 5AMP (B5), CTCC COM (B6) Canale di rilevamento della compensazione della corrente trasversale
A5, B3, A4, B1 Ingressi per l'adattamento della tensione del bus
F+ (C5), F- (C6) Uscita di alimentazione del campo dell'eccitatrice
A6, A7 Ingresso analogico ausiliario 4-20 mAcc
A8, A9, A10 Ingresso analogico ausiliario +/-10 Vcc (GND, V+, V-)
A11, A12 Contatti del relè di arresto/avviamento
A13, A14 Contatti del relè watchdog
A15, A16 Relè di uscita programmabile n. 1
A17, A18 Relè di uscita programmabile n. 2
A19, A20 Relè di uscita programmabile n. 3
A21, A22 Ingresso di contatto per l'avviamento e comune
A23, A24 Ingresso di contatto per l'arresto e comune
A25, A26 Ingresso di contatto per la selezione della modalità AVR e comune
A27, A28 Ingresso di contatto per la selezione della modalità FCR e comune
A29, A30 Ingresso di contatto per l'aumento e comune
A31, A32 Ingresso di contatto per la riduzione e comune
A33, A34 Ingresso di contatto per il preposizionamento e comune
A35, A36 Ingresso di contatto per il funzionamento dell'unità/in parallelo e comune
A37, A38 Ingresso di contatto per il controllo Var/PF e comune
A39, A40 Ingresso di contatto per l'abilitazione dell'unità secondaria e comune
A41, A42 Ingresso di contatto per il ripristino dell'allarme e comune
A43, A44, A45 Porta di uscita di comunicazione RS-485 COM2 (A, B, C)
COM0 (pannello frontale) Porta seriale Sub-D RS-232 a 9 pin per l'interfaccia con il PC locale
COM1 (pannello laterale) Porta seriale Sub-D RS-232 a 9 pin per il tracciamento automatico di due unità

Linee guida per l'installazione

  • Messa a terra: collegare saldamente il morsetto C1 (GND) alla messa a terra del telaio del sistema per garantire una corretta messa a terra e l'immunità ai disturbi.
  • Isolamento dell'alimentazione di controllo: se vengono utilizzate due sorgenti di alimentazione di controllo, installare un trasformatore di isolamento dell'alimentazione di controllo CA (Basler P/N BE31449-001) sull'ingresso dell'alimentazione CA.
  • Riduzione della corrente di spunto: quando l'alimentazione proviene da una sorgente già ai livelli di tensione nominali, installare un modulo di riduzione della corrente di spunto (ICRM-15) per limitare la corrente di spunto all'avviamento.
  • Configurazioni a doppia unità: per configurazioni DECS-200 ridondanti, collegare le unità utilizzando il cavo di interconnessione P/N 9310300032 e installare un modulo a diodo di ricircolo DECS P/N 9293600101.
  • Cablaggio di comunicazione: mantenere i cavi di rete RS-485 entro una distanza massima di 4.000 piedi utilizzando un cavo a doppino intrecciato schermato consigliato.
  • Rilevamento della tensione: assicurarsi che i trasformatori di potenziale siano installati se ai morsetti di rilevamento viene collegata una tensione di linea superiore a 600 Vac.

Conformità e certificazioni

  • Riconosciuto UL secondo lo standard 508 (file E97035)
  • Certificato CSA secondo lo standard CAN/CSA-C22.2 n. 14 (file LR23131)
  • Conforme CE (direttive EMC e LVD)
  • Certificato DNV secondo lo standard 2.4
  • Certificato GOST-R
  • Certificato secondo gli standard bielorussi
  • IEEE C37.90.1-1989 (capacità di resistenza alle sovratensioni e ai transitori rapidi)
  • IEEE 421.3 (prova di alta tensione)
  • Registrato ISO 9001:2000

FAQ

Qual è la funzione principale del sistema di controllo?

Il sistema di controllo regola la tensione di uscita, i var o il fattore di potenza del generatore controllando l'eccitazione in corrente continua applicata al campo dell'eccitatrice del generatore.

Quali intervalli di tensione di alimentazione sono supportati da questa variante del modello?

Il modello DECS-200-1L accetta un intervallo di ingresso dell'alimentazione di controllo in corrente continua da 16 a 60 Vcc, con una tensione nominale di 24/48 Vcc.

Quali modalità di regolazione operativa sono disponibili sul dispositivo?

Il dispositivo offre la regolazione automatica della tensione (AVR), la regolazione della corrente di campo (FCR/modalità manuale), la modalità di controllo dei var e la modalità di controllo del fattore di potenza (PF).

Quali protocolli e porte di comunicazione sono integrati nell'unità?

L'unità dispone di una porta RS-232 anteriore (COM0) che utilizza comandi ASCII, di una porta RS-232 laterale (COM1) per il tracking dell'unità e di una porta RS-485 laterale (COM2) che utilizza il protocollo Modbus RTU.
