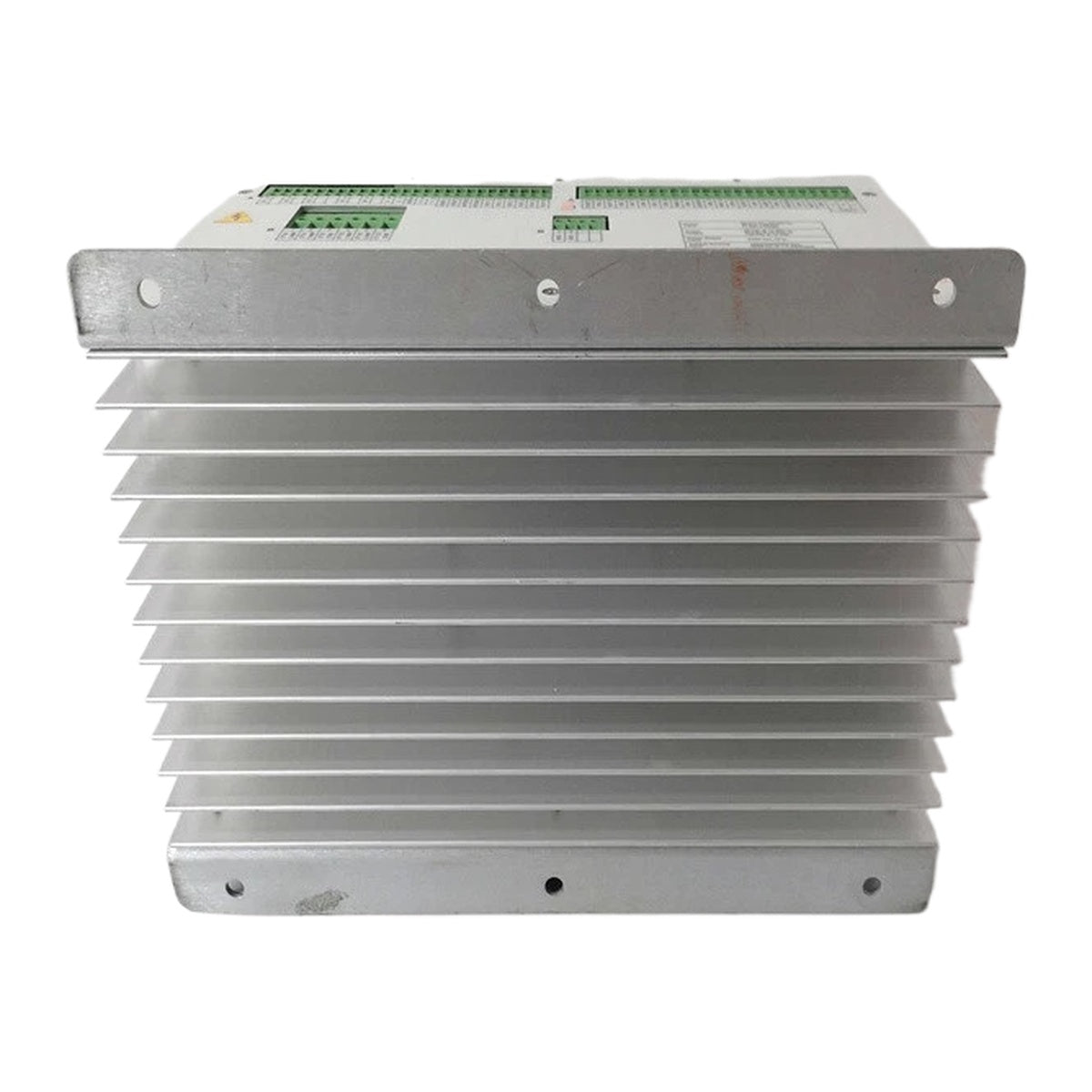

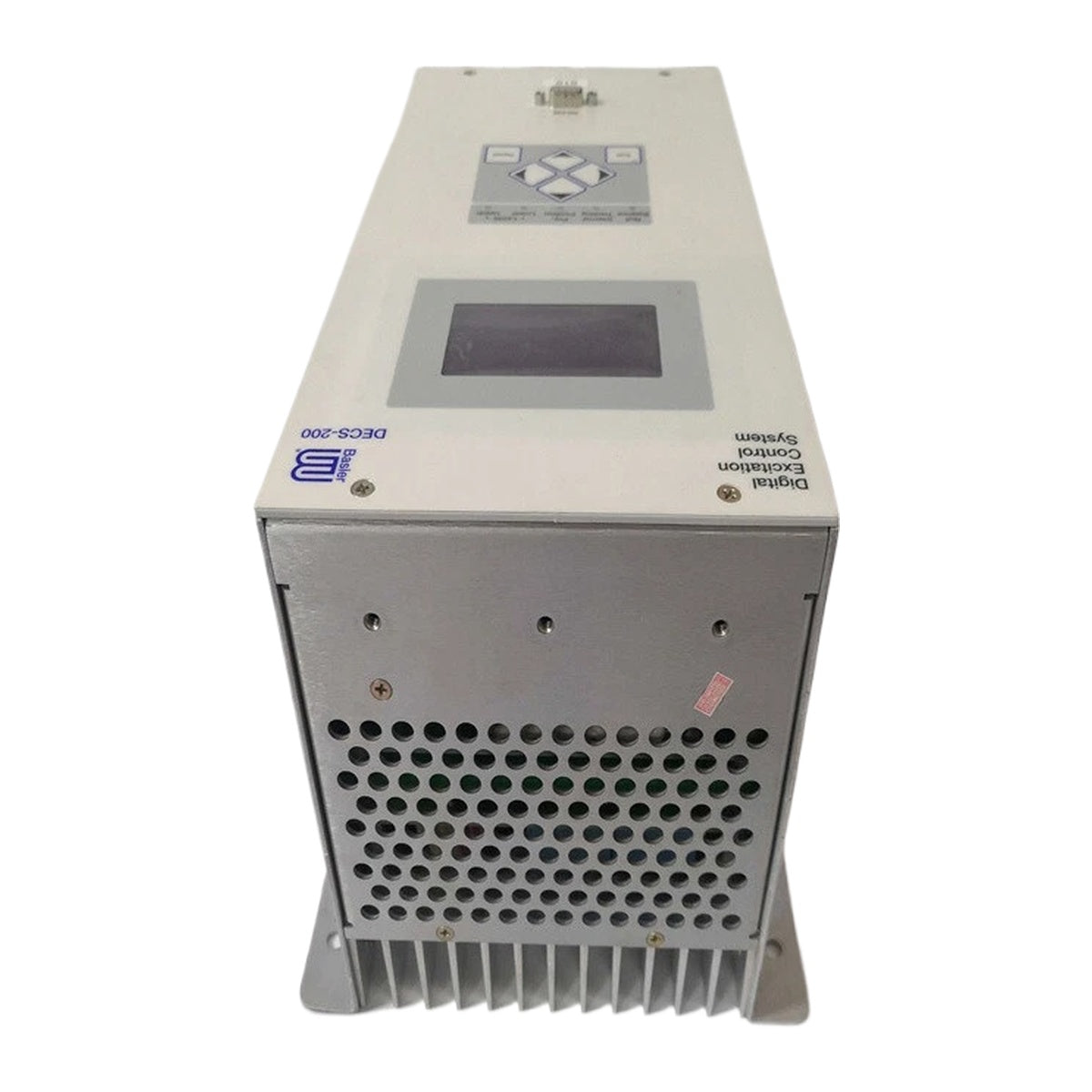

Il Basler Electric DECS-200-2L è un sistema di controllo digitale completo dell’eccitazione, alloggiato in un unico involucro e progettato per controllare la tensione di uscita, i var o il fattore di potenza dei generatori sincroni variando l’eccitazione in corrente continua applicata al campo dell’eccitatrice. Con un’uscita continua nominale di 15 Adc su applicazioni di eccitazione da 32 Vdc, 63 Vdc o 125 Vdc, questa unità integra uno stadio di potenza a modulazione della larghezza d’impulso (PWM) per garantire la stabilità della regolazione in condizioni di carico non lineare. La configurazione DECS-200-2L specifica la funzionalità di autotracking esterno e interno abbinata a un’alimentazione di controllo da 24/48 Vdc.
Dotato di un’architettura a microprocessore, il dispositivo offre un rilevamento true RMS monofase o trifase della tensione del generatore, della tensione del bus e delle correnti del generatore. Le funzionalità integrate includono molteplici modalità operative (regolazione automatica della tensione, regolazione della corrente di campo, modalità var e modalità fattore di potenza), incremento graduale della tensione, limitatori, funzioni di protezione del generatore, registrazione della sequenza degli eventi e oscillografia. L’interfaccia operatore locale è disponibile tramite un display LCD retroilluminato sul pannello frontale, sei pulsanti di navigazione, LED di stato e una porta seriale RS-232, con una porta RS-485 aggiuntiva che supporta la comunicazione di rete Modbus RTU fino a 4.000 piedi.
| Informazioni per l’ordine | Opzione di stile | Codice |
|---|---|---|
| Descrizione della selezione | 2 | Tracking |
| Rilevamento automatico esterno/interno | L | Alimentazione |
| Specifiche tecniche | Parametro |
|---|---|
| Specifiche | Produttore |
| Basler Electric | Modello |
| DECS-200-2L | Tensione di ingresso dell’alimentazione di controllo (stile L) |
| Da 16 a 60 V CC | Carico dell’alimentazione di controllo |
| 30 W | Ingresso di alimentazione CA di esercizio (uscita a 32 V CC) |
| 60 V CA nominali, da 56 a 70 V CA ±10%, 1 o 3 fasi, da 50 a 500 Hz, carico di 780 VA | Ingresso di alimentazione CA di esercizio (uscita a 63 V CC) |
| 120 V CA nominali, da 100 a 139 V CA ±10%, 1 o 3 fasi, da 50 a 500 Hz, carico di 1570 VA | Ingresso di alimentazione CA di esercizio (uscita a 125 V CC) |
| 240 V CA nominali, da 190 a 277 V CA ±10%, 1 o 3 fasi, da 50 a 500 Hz, carico di 3070 VA | Accumulo minimo della tensione |
| 3 V CA | Corrente di uscita continua del campo |
| 15 A CC | Corrente di uscita di forzatura per 10 secondi |
| 30 A CC | 32 V CC continui, 50 V CC per forzatura di 10 secondi, resistenza minima di campo 2,13 Ohm |
| Tensione nominale di uscita del campo (uscita a 63 V CC) | 63 V CC continui, 100 V CC per forzatura di 10 secondi, resistenza minima di campo 4,2 Ohm |
| Tensione nominale di uscita del campo (uscita a 125 V CC) | 125 V CC continui, 200 V CC per forzatura di 10 secondi, resistenza minima di campo 8,3 Ohm |
| Intervalli di rilevamento della tensione del generatore | 100 V/50 Hz (da 85 a 127 V), 120 V/60 Hz (da 94 a 153 V), 200 V/50 Hz (da 170 a 254 V), 240 V/60 Hz (da 187 a 305 V), 400 V/50 Hz (da 340 a 508 V), 480 V/60 Hz (da 374 a 600 V), 500 V/50 Hz (da 425 a 625 V), 600 V/60 Hz (da 510 a 660 V) |
| Intervalli di rilevamento della tensione del bus | 100 V/50 Hz (da 85 a 127 V), 120 V/60 Hz (da 94 a 153 V), 200 V/50 Hz (da 170 a 254 V), 240 V/60 Hz (da 187 a 305 V), 400 V/50 Hz (da 340 a 508 V), 480 V/60 Hz (da 374 a 600 V), 500 V/50 Hz (da 425 a 625 V), 600 V/60 Hz (da 510 a 660 V) |
| Valori nominali di rilevamento della corrente del generatore | 1 A CA e 5 A CA per misurazione/controllo; 1 A CA e 5 A CA per la compensazione della corrente trasversale |
| Carico di misura | Tensione: <0,1 VA per fase; Corrente: <1 VA; Compensazione parallela: <1 VA |
| Ingressi di commutazione dei contatti | 11 ingressi alimentati a 24 V CC per contatti puliti |
| Ingressi ausiliari remoti del setpoint | +10 V CC o da 4 a 20 mA selezionabili |
| Portata di conduzione dei contatti di uscita | 7,0 A resistivi a 24/48/125 V CC / 120/240 V CA |
| Portata di apertura/chiusura dei contatti di uscita | 7,0 A a 24 V CC, 0,7 A a 48 V CC, 0,2 A a 125 V CC, 7,0 A a 120/240 V CA |
| Precisione della regolazione dell’AVR | ±0,25% sull’intervallo di carico al fattore di potenza nominale e a frequenza costante |
| Stabilità a regime dell’AVR | ±0,1% a carico e frequenza costanti |
| Deriva termica dell’AVR | ±0,5% per una variazione da 0 a 50 °C |
| Precisione della regolazione dell’FCR | ±1,0% del valore nominale per una variazione del 10% della tensione d’ingresso o del 20% della resistenza di campo |
| Precisione della regolazione dei var | ±2,0% del valore nominale in VA alla frequenza nominale |
| Precisione della regolazione del PF | ±0,02 PF per la potenza attiva tra il 10% e il 100% alla frequenza nominale |
| Temperatura di esercizio | -40 °C a +60 °C (-40 °F a +140 °F) |
| Temperatura di stoccaggio | -40 °C a +85 °C (-40 °F a +185 °F) |
| Resistenza alla nebbia salina | Secondo MIL-STD-810E, metodo 509.3 (100 ore di nebbia salina, 100 ore di asciugatura) |
| Resistenza agli urti | 15 Gs su ciascuno di tre piani reciprocamente perpendicolari |
| Resistenza alle vibrazioni | 5-26 Hz: 1,2 Gs; 27-52 Hz: 0,914 mm (0,036 pollici) doppia ampiezza; 53-500 Hz: 5,0 Gs |
| Dimensioni (A x L x P) | 12,0 pollici x 8,08 pollici x 6,76 pollici (304 mm x 205 mm x 171 mm) |
| Peso | 14 lb (6,35 kg) |

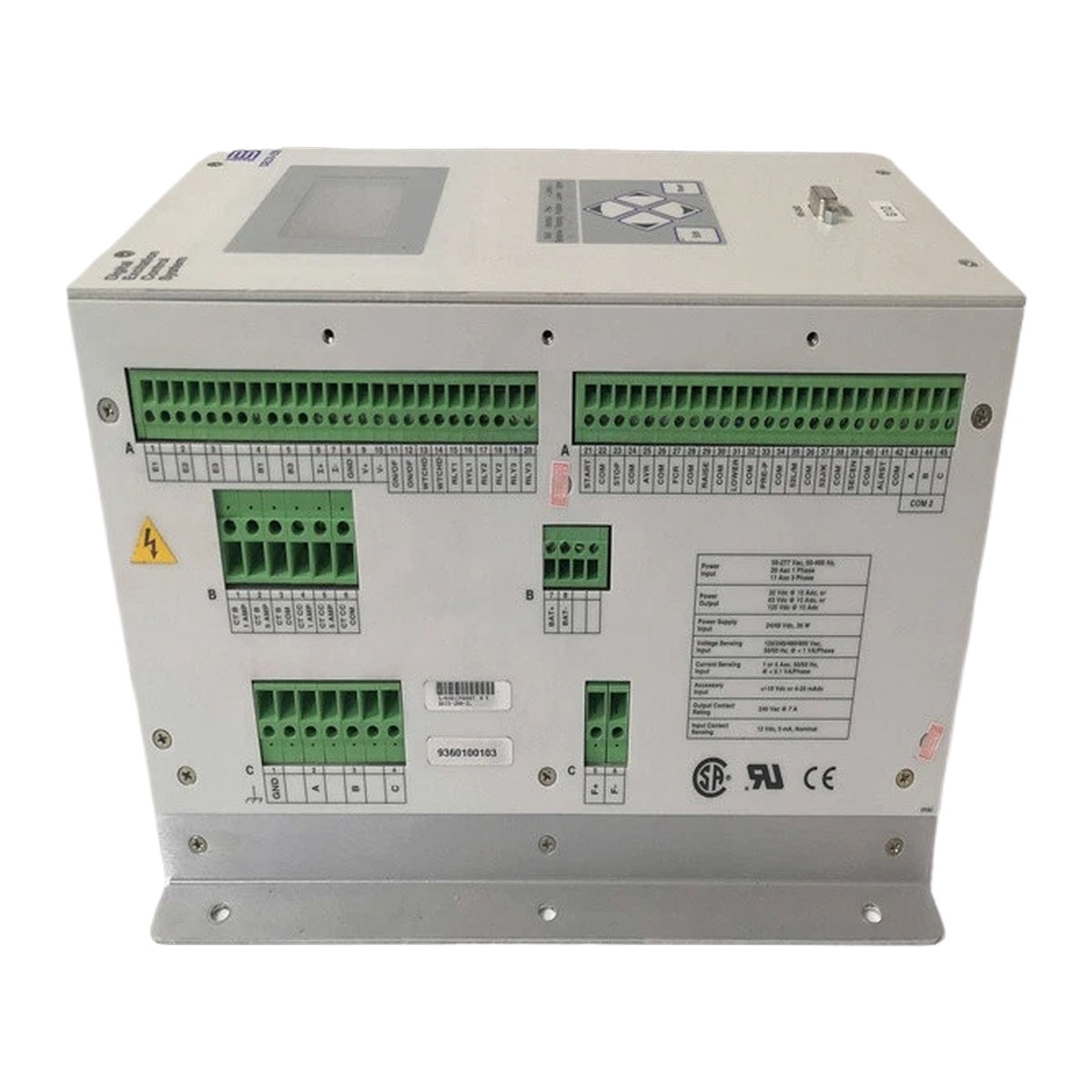

| Terminale / Porta | Funzione |
|---|---|

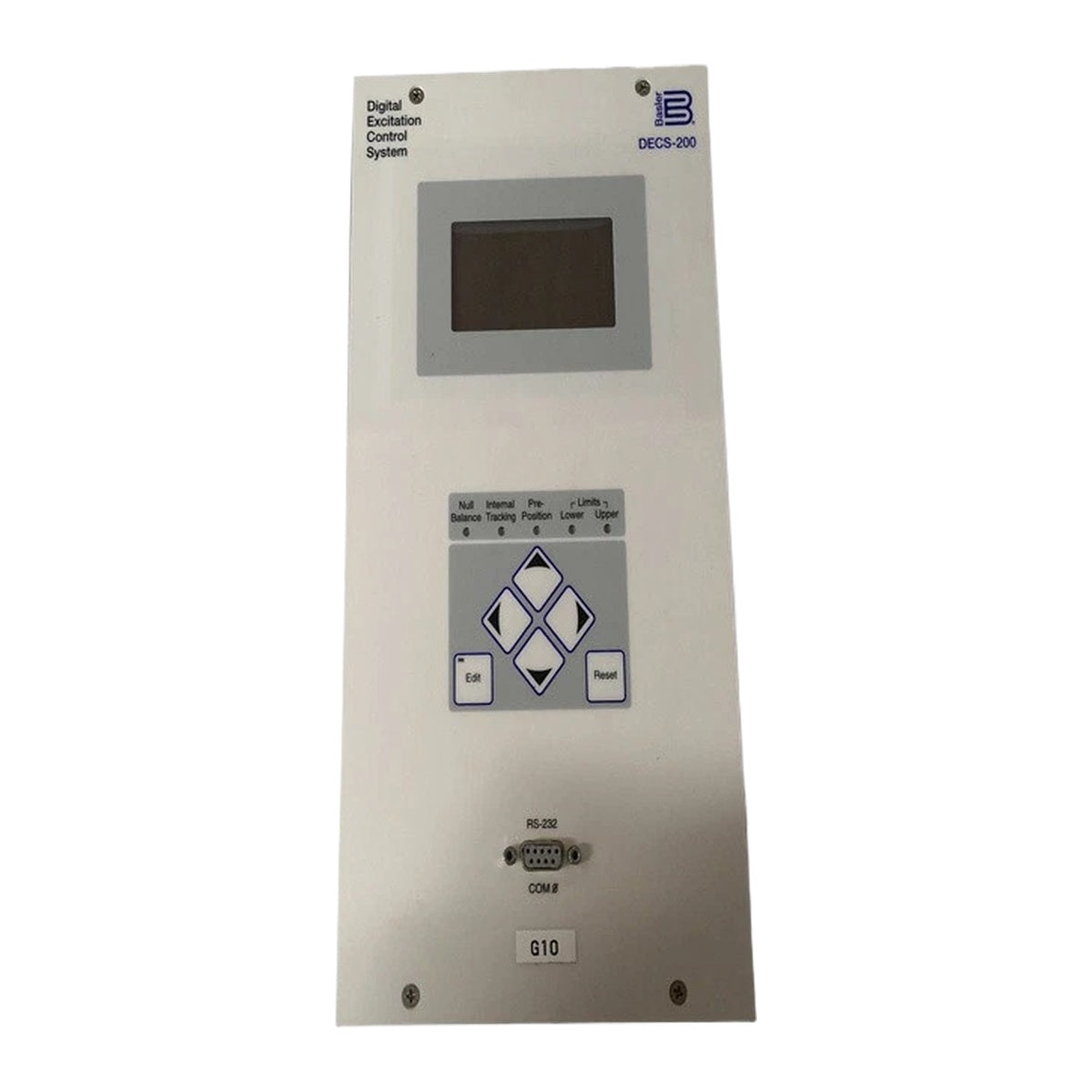

| COM0 (pannello frontale) | RS-232, connettore sub-D a 9 pin, comandi ASCII, da 1200 a 19200 baud per PC locale |

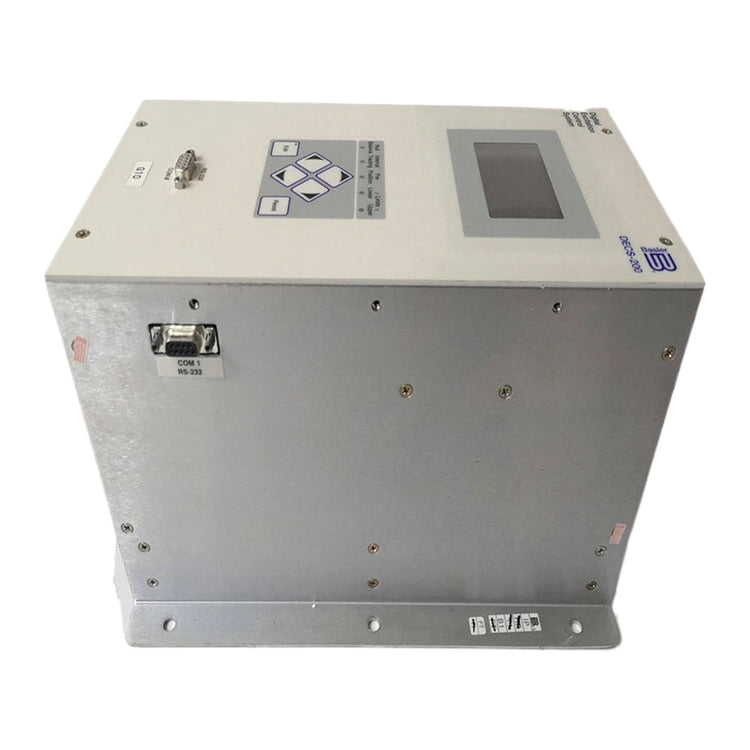

| COM1 (pannello laterale destro) | RS-232, connettore sub-D a 9 pin, porta di autotracking per due unità DECS-200 |
| COM2 (pannello laterale sinistro) | RS-485, protocollo Modbus, da 1200 a 19200 baud, half-duplex |
| B7 / B8 | Ingresso di alimentazione di controllo CC (BATT+ / BATT-) |
| B9 / B10 | Ingresso di controllo dell'alimentazione CA (L / N) |
| C1 / C2 / C3 / C4 | Ingresso di alimentazione operativa (GND / A / B / C) |
| C5 / C6 | Uscita di campo dell'eccitatrice (F+ / F-) |
| A1 / A2 / A3 | Ingressi di rilevamento della tensione (E1 / E2 / E3) |
| B1 / B2 / B3 | Ingressi di rilevamento della corrente (CTB 1 AMP / 5 AMP / COM) |
| B4 / B5 / B6 | Rilevamento della corrente trasversale dei TA per il parallelo (CTCC 1 AMP / 5 AMP / COM) |
| A4 / B1 / A5 / B3 | Ingressi di adattamento della tensione di sbarra |
| A6 / A7 | Ingresso di corrente ausiliaria (4-20 mAdc, I+ / I-) |
| A8 / A9 / A10 | Ingresso di tensione ausiliaria (+/-10 Vdc, GND / V+ / V-) |
| A11 / A12 | Ingresso di contatto: arresto / avvio |
| A13 / A14 | Uscita di contatto: relè di supervisione |
| A15 / A16 | Uscita di contatto: relè programmabile n. 1 |
| A17 / A18 | Uscita di contatto: relè programmabile n. 2 |
| A19 / A20 | Uscita di contatto: relè programmabile n. 3 |
| A21 / A22 | Ingresso di contatto: comando di avvio |
| A23 / A24 | Ingresso di contatto: comando di arresto |
| A25 / A26 | Ingresso di contatto: selezione della modalità di regolazione AVR |
| A27 / A28 | Ingresso di contatto: selezione della modalità di regolazione della corrente di campo FCR |
| A29 / A30 | Ingresso di contatto: aumento della modalità attiva |
| A31 / A32 | Ingresso di contatto: riduzione della modalità attiva |
| A33 / A34 | Ingresso di contatto: chiusura preposizionata |
| A35 / A36 | Ingresso di contatto: contatto unità / parallelo (52 L/M) |
| A37 / A38 | Ingresso di contatto: controllo Var / PF (52 J/K) |
| A39 / A40 | Ingresso di contatto: abilita unità come secondaria (SECEN) |
| A41 / A42 | Ingresso di contatto: ripristino allarme (ALRST) |
| A43 / A44 / A45 | Morsetti di uscita RS-485 (A / B / C) |
Global Express Shipping
Returns & Warranty
Manufacturer: Basler Electric
Product No.: DECS-200-2L
Country of origin:United States
Product Type: Sistemi di controllo digitale dell'eccitazione
Payment: T/T, Western Union
Weight: 6350g
Dimensions: 171 mm x 205 mm x 304 mm (D x W x H)
Shipping port: Xiamen
Warranty: 12 months
