Estensione a pulsanti BECKHOFF C9900-E665

Descrizione

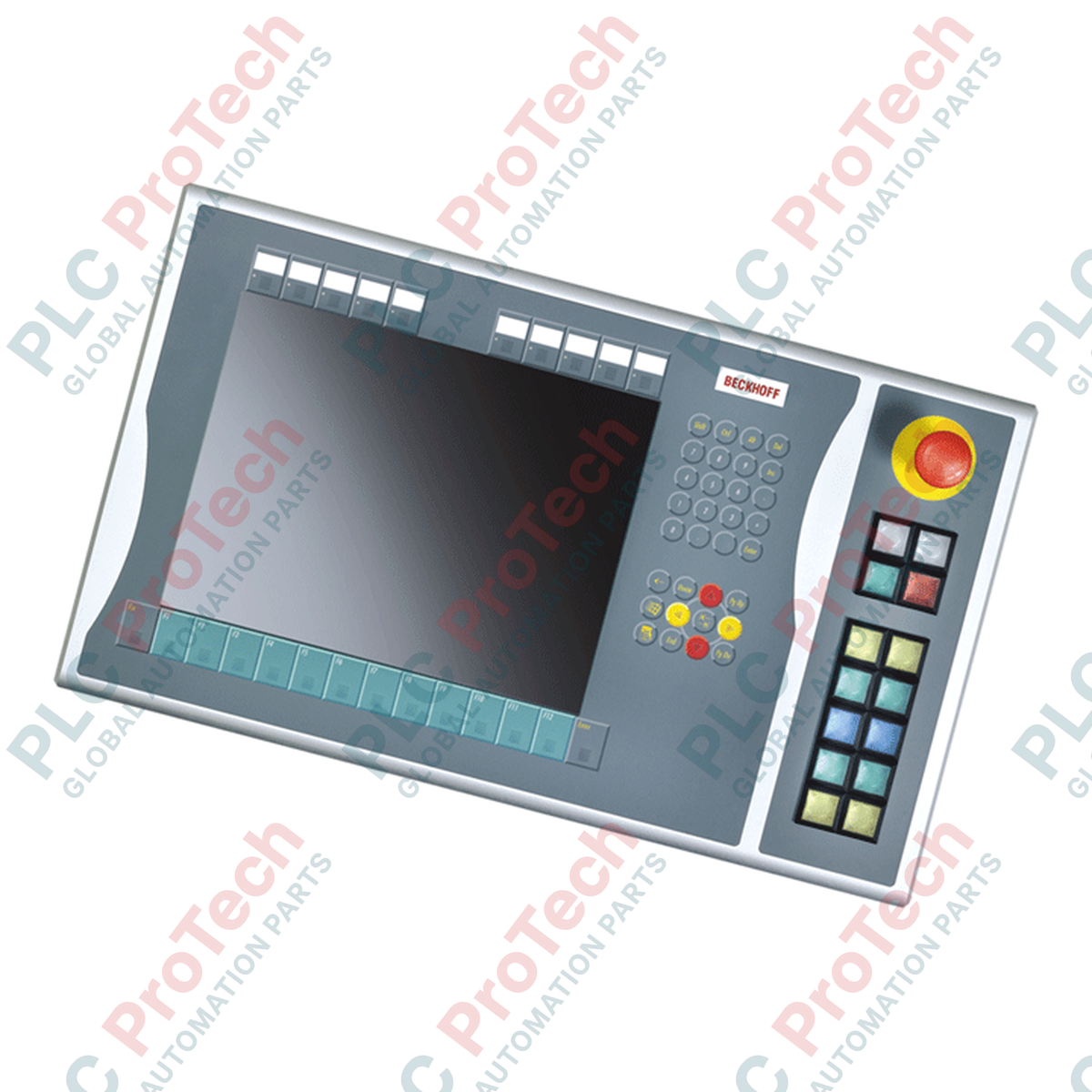

Il BECKHOFF C9900-E665 è un modulo di espansione con pulsanti specializzato, progettato per il montaggio sul lato destro dei Control Panel e dei Panel PC CP6xxx e CP7xxx dotati di display da 15 pollici e tastiere numeriche. Attualmente mantenuto nella fase di assistenza, questo modulo di espansione offre funzionalità di controllo fisico locale direttamente adiacenti all'interfaccia di visualizzazione, facilitando un'operatività efficiente e tattile a livello di macchina.

Questa unità integra una selezione di pulsanti fisici per l'operatore con opzioni di integrazione elettrica diretta. È dotata di 14 pulsanti quadrati con spie luminose integrate per la segnalazione dello stato, oltre a un pulsante di arresto di emergenza dedicato. Il sistema trasmette i segnali di controllo sia digitalmente sia tramite percorsi di cablaggio tradizionali, garantendo la compatibilità con i controllori logici standard e i sistemi di sicurezza cablati.

Caratteristiche

• Progettato per l'integrazione meccanica diretta sul lato destro delle interfacce di controllo delle serie CP6x22-00xx e CP7x22-00xx.
• Dispone di 14 pulsanti quadrati Siemens Signum (30 x 30 mm) con spie luminose integrate.
• Dotato di 1 pulsante di arresto di emergenza Siemens Signum progettato per il cablaggio esterno diretto.
• Consente di personalizzare l'identificazione dell'operatore utilizzando etichette inseribili nei cappucci dei pulsanti.
• Fornisce percorsi a doppio segnale per i pulsanti, utilizzando un contatto normalmente aperto trasmesso tramite CP-Link o USB e un secondo contatto normalmente aperto collegabile direttamente a una morsettiera ausiliaria.
• Mantiene il controllo digitale dedicato di tutte le spie luminose di stato esclusivamente tramite comunicazione CP-Link o USB.

Applicazioni

• Personalizzazione ed espansione HMI per Panel PC delle serie CP6xxx e CP7xxx.
• Installazioni per il controllo delle macchine che richiedono funzioni fisiche locali di avvio e arresto del ciclo e di selezione, oltre agli ingressi tramite touchscreen.
• Manutenzione di sistemi legacy, retrofit sul campo e supporto alla sostituzione all'interno di architetture di controllo industriale esistenti.

Specifiche tecniche

Linee guida per l’installazione

1. Assicurarsi che il Control Panel / Panel PC host CP6xxx o CP7xxx sia completamente spento e isolato elettricamente prima di iniziare i lavori.
2. Esaminare l’involucro C9900-E665 e i contatti elettrici per verificarne l’integrità prima dell’assemblaggio.
3. Allineare l’involucro di estensione con i punti di montaggio designati sul lato destro dell’involucro del pannello da 15 pollici.
4. Fissare l’assemblaggio meccanico utilizzando i valori di coppia specificati, per preservare il grado di protezione ambientale del pannello combinato e dell’involucro di estensione.
5. Collegare il cablaggio interno di comunicazione (connessione interna USB o CP-Link) per la trasmissione dello stato dei pulsanti e il controllo delle spie.
6. Instradare e cablare la morsettiera del contatto normalmente aperto secondario e le linee di arresto di emergenza critiche per la sicurezza secondo gli schemi elettrici locali e del circuito di sicurezza.
7. Accendere il sistema e verificare sia la mappatura degli ingressi/uscite digitali nel controller sia il circuito fisico della linea di arresto di emergenza prima della messa in servizio.

Raccomandazioni per la sostituzione

Quando si sostituisce un BECKHOFF C9900-E665 obsoleto, etichettare e registrare tutti i collegamenti cablati di sicurezza e della morsettiera prima della rimozione. Assicurarsi che il componente sostitutivo corrisponda alle dimensioni specifiche del pannello (15 pollici) e all’allineamento di montaggio (lato destro) dell’unità originale. Testare sempre il circuito di sicurezza cablato associato al pulsante di arresto di emergenza Siemens Signum per confermare la capacità di interrompere immediatamente il circuito prima di riprendere il funzionamento dei macchinari attivi.
